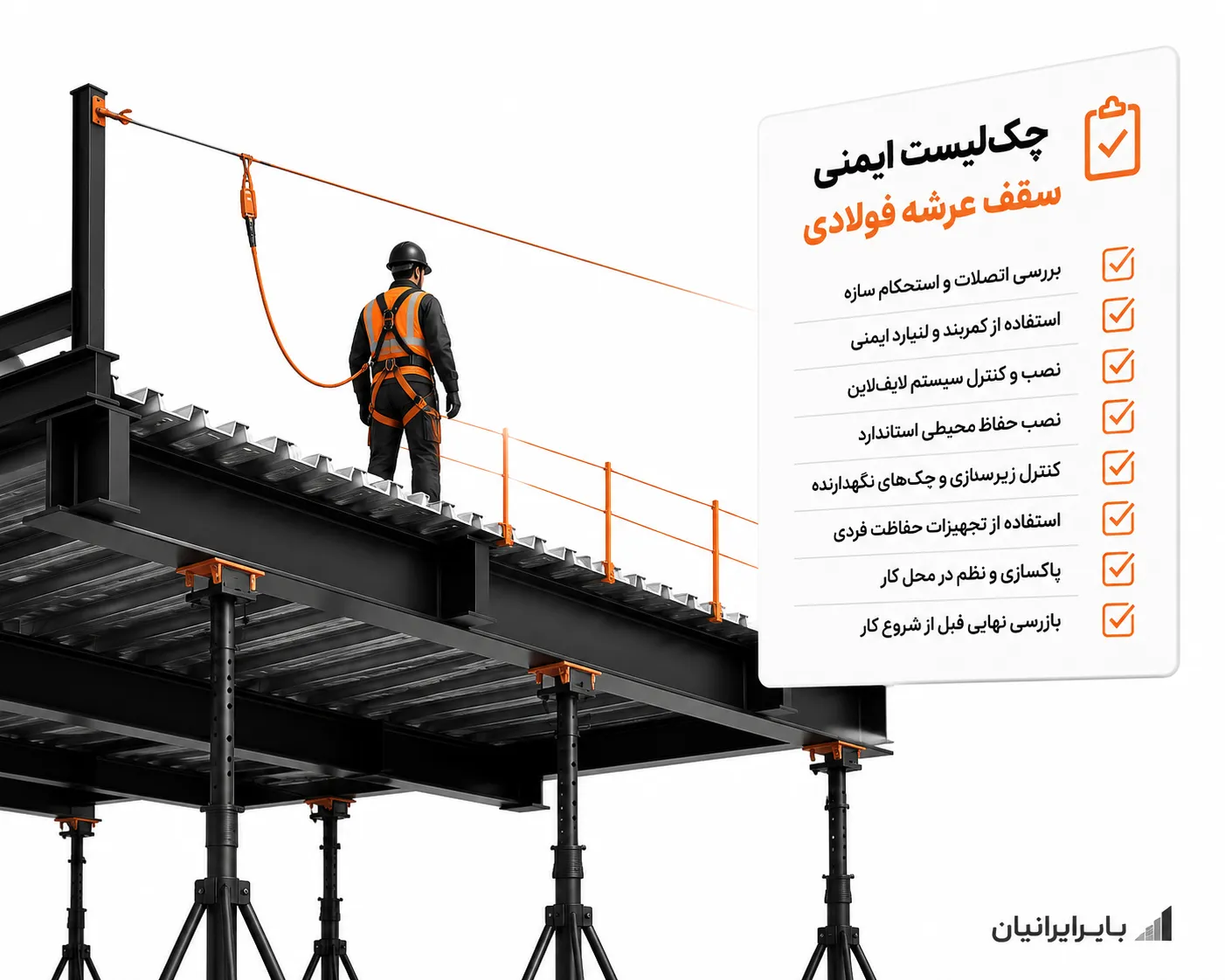

چک لیست ایمنی HSE در زمان نصب و بتن‌ریزی سقف عرشه فولادی

ریزش ناگهانی ورق‌های عرشه فولادی در مرحله بتن‌ریزی، ناشی از عدم مهار جانبی موقت یا فاصله نادرست پایه‌های اطمینان، بالاترین آمار حوادث مرگبار را در این سقف‌ها دارد. تا زمانی که بتن به ۷۰٪ مقاومت فشاری طراحی نرسیده، باز کردن جک‌های موقت زیر عرشه ممنوع است.

سقف عرشه فولادی یک سیستم ترکیبی و فوق‌العاده حساس به خطاهای اجرایی است. برخلاف تصور رایج که ورق فولادی را یک سکوی کار امن می‌پندارند، همین ورق نازک اگر قواعد ایمنی در چیدمان، جوش و بتن‌ریزی رعایت نشود، به یک تله مرگبار تبدیل می‌شود. این چک‌لیست بر اساس الزامات HSE پروژه‌های واقعی و حوادث ثبت‌شده در کارگاه‌های تهران تدوین شده. اینجا نه خبری از تئوری‌های کلی است، نه توصیه‌های محتاطانه. دستورالعمل‌ها قطعی، صریح و قابل اندازه‌گیری هستند.

در این محتوای تخصصی با بایرایرانیان شرکت برتر اجرایی و پیمانکاری سقف عرشه فولادی در تهران همراه باشید.

۱. الزامات ایمنی پیش از استقرار ورق‌ها (مرحله آماده‌سازی)

بیشترین غفلت‌ها در همین مرحله رخ می‌دهد. ورق هنوز روی زمین است، اما بی‌احتیاطی در جابجایی یا آماده‌سازی لبه‌ها، فاجعه می‌آفریند.

• محیط پیرامونی و دسترسی: شعاع حداقل ۶ متری زیر دهانه سقف باید کاملاً تخلیه و با نوار خطر بسته شود. ریزش هر ابزار یا ضایعات جوشکاری از بالا، کشنده است. هیچ بهانه‌ای برای عبور و مرور افراد متفرقه از زیر دهانه وجود ندارد.
• جرثقیل و اسلینگ: بسته‌های ورق عرشه را به صورت باندل شده و با تسمه‌های دوخت تخت جابجا کنید. استفاده از زنجیر یا سیم بکسل بدون محافظ گوشه، ورق را تاب می‌دهد و در ارتفاع، خطر رها شدن ناگهانی لبه‌های تیز دارد. حداکثر وزن هر باندل باید روی آن درج شده باشد و از ظرفیت اسمی جرثقیل (با احتساب ضریب اطمینان ۱.۵) فراتر نرود.
• لبه‌های ایمن: پیش از آنکه اولین ورق روی پروفیل‌های فلزی قرار بگیرد، باید گاردریل موقت (نرده حفاظتی) در تمام پریمتر سقف نصب شده باشد. ارتفاع گاردریل از تراز تیر فرعی ۱۱۰ سانتی‌متر است و تخته پنجه‌ای به ارتفاع ۱۵ سانتی‌متر در پای آن بسته می‌شود. این فقط یک توصیه نیست؛ نداشتنش یعنی تعطیلی کارگاه.

۲. چک‌لیست نصب ورق عرشه فولادی (ایمنی فردی و عملیاتی)

حالا ورق‌ها روی تیرهای اصلی و فرعی چیده می‌شوند. این مرحله با بیشترین سقوط افراد همراه است. تکنسین‌ها روی اسکلت فلزی راه می‌روند و کوچکترین بی‌احتیاطی در بستن هارنس، سقوط آزاد تا طبقه پایین را رقم می‌زند.

• هارنس ایمنی : هر نفر باید به یک طناب نجات جمع‌شونده یا طناب بکسل افقی که روی تیرهای اصلی در ارتفاع ۲ متری بالای سر بسته شده، متصل باشد. اتصال هارنس به خود ورق عرشه یا پروفیل‌های فرعی، اکیداً ممنوع است. ظرفیت life line باید حداقل ۲۲ کیلو نیوتن باشد.
• نظم در چیدمان : ورق‌ها باید از یک گوشه شروع شده و به صورت ردیفی نصب شوند. هر ورق بلافاصله پس از قرارگیری، با حداقل ۲ پیچ خودکار در هر دره به تکیه‌گاه مهار می‌شود. رها کردن ورق‌های شل روی تیرها، ریشه حادثه واژگونی زیر پای نفر بعدی است.
• فواصل مجاز حرکت روی عرشه: راه رفتن مستقیم روی ورق‌های مهار نشده ممنوع است. عبور و مرور فقط باید از روی تیرهای فلزی یا مسیرهای مشخص‌شده با تخته‌های چندلایه انجام شود. وزن متمرکز یک کارگر در میانه دهانه ورقِ شل، آن را مانند یک تله کاغذی تا می‌کند.
• جوشکاری گلمیخ (برشگیر): استوانه‌های سرامیکی و دستگاه جوش گلمیخ باید کاملاً خشک باشند. رطوبت درون فرول سرامیکی باعث انفجار ریز و پرتاب ذوب مذاب به چشم جوشکار می‌شود. استفاده از ماسک جوشکاری با فیلتر حداقل شماره ۱۰ و دستکش آستین بلند چرمی قطعی است.
• محافظت در برابر آتش: در حین جوشکاری ورق و گلمیخ، یک نفر نگهبان آتش با کپسول CO2 در همان نزدیکی مستقر کنید. زیر عرشه پر از ضایعات نایلون و فوم است که با یک جرقه شعله‌ور می‌شوند.

۳. سیستم پایه‌های اطمینان ؛ اشتباهی که مرگ می‌خرد

این قسمت، مغز ایمنی سقف عرشه فولادی است. ورق فولادی به تنهایی و پیش از گیرش بتن، تحمل بار تر و وزن کارگران و شیلنگ‌های ویبره را ندارد. پایه‌های موقت حکم ستون فقرات را در طول بتن‌ریزی و تا زمان کسب مقاومت بتن ایفا می‌کنند.

• فاصله جک‌ها: این عدد توسط مهندس ناظر بر اساس دهانه و ضخامت ورق (معمولاً ۰.۸ تا ۱.۲ میلی‌متر) تعیین می‌شود. برای ورق با ارتفاع گام ۵ تا ۷ سانتی‌متر و بار تر بتن، فاصله جک‌ها نباید از ۱.۵ متر تجاوز کند. هر جک باید کاملاً قائم باشد؛ انحراف مجاز ۳ میلی‌متر در هر متر ارتفاع است.
• کف‌بندی زیر جک: جک روی ورق پایینی یا خاک متراکم قرار نمی‌گیرد. زیر جک باید الوار ۱۰×۱۰ سانتی‌متر یا سول پلیت فلزی قرار گیرد تا بار را پخش کند. فرو رفتن ۲ سانتی‌متری پایه جک در خاک سست طبقه پایین، نشست ناگهانی و ترک خوردن بتن تازه را موجب می‌شود.
• لوله‌های داربستی: لوله‌های عرضی بالای جک‌ها (U-Head) باید کاملاً با ورق عرشه درگیر باشند. فاصله هوایی زیر ورق، یعنی عدم تحمل بار و خم شدن یک‌باره ورق در هنگام بتن‌ریزی. هر پایه باید مهره‌های قفل‌شونده داشته باشد.
• بازدید روزانه: هر روز صبح قبل از بتن‌ریزی، سرکارگر و مسئول HSE باید تک‌تک جک‌ها را بررسی کنند. سه علامت خطر: شل شدن مهره، وجود خمیدگی در بدنه جک، و جابجایی U-Head از محل اصلی.

۴. بتن‌ریزی ایمن روی عرشه فولادی

مرحله بتن‌ریزی نقطه اوج فشار روی سازه موقت است. بار زنده ناشی از رفت‌وآمد کارگران، شیلنگ پمپ و وزن بتن تر، گاهی از ۴۵۰ کیلوگرم بر متر مربع هم فراتر می‌رود. یک تصمیم اشتباه، یعنی ریزش کل سقف در چند ثانیه.

• مدیریت بارگذاری: بتن‌ریزی باید از مرکز دهانه به سمت تکیه‌گاه‌ها پخش شود. ریختن حجم بالای بتن کنار لبه آزاد عرشه، ممنوع است. ارتفاع سقوط بتن از سر شیلنگ به روی ورق، حداکثر ۱ متر است. فشار بیشتر، ورق را می‌شکافد.
• ترافیک روی عرشه تَر: تردد چرخ‌فرغونی روی بتن تازه ممنوع. برای عبور شیلنگ پمپ دکل، از پایه‌های مخصوص استفاده کنید تا شیلنگ مستقیم روی ورق و آرماتورها کشیده نشود. لرزش شیلنگ، قالب‌های موقت را جابجا می‌کند.
• ویبراسیون کنترل‌شده: فرو بردن ویبراتور در بتن و تماس آن با ورق فولادی، یک خطای حرفه‌ای مهلک است. تماس ویبراتور با عرشه فلزی، لرزش شدیدی در جک‌های زیرین ایجاد می‌کند و اتصالات پیچی را شل می‌نماید. شیلنگ ویبراتور باید فقط عمودی وارد بتن شود.
• بارش باران و زهکشی: در صورت بارش ناگهانی باران در حین بتن‌ریزی، کار باید فوراً متوقف شود. آب اضافی جمع‌شده روی ورق‌های عرشه، بار مرده را به صورت خطرناکی افزایش می‌دهد. عرشه باید دارای سوراخ‌های زهکشی از پیش تعبیه‌شده باشد تا آب باران قبل از بتن‌ریزی تخلیه شود.

۵. مقابله با سقوط افراد و اشیاء

تنها به لبه‌های بیرونی بسنده نکنید. دهانه‌های داخلی برای راه‌پله، داکت‌های تاسیساتی و شفت آسانسور، قاتلان خاموش کارگاه هستند.

• قانون ۳۰ سانتی‌متر: هر دهانه‌ای با قطر بزرگتر از ۳۰ سانتی‌متر باید پیش از شروع بتن‌ریزی با تخته یا توری فولادی مهار شده، کاملاً مسدود شود. پوشاندن دهانه با ورق عرشه اضافی بدون پیچ، یک تله مرگ است. اولین نفری که پا روی آن بگذارد، سقوط می‌کند.
• تورهای ایمنی : نصب تور ایمنی زیر سقف عرشه فولادی در طبقات مرتفع (بیش از ۸ متر ارتفاع کف تا کف) اجباری است. تور باید حداکثر ۳ متر زیر تراز نصب عرشه بسته شود.
• تجهیزات بالای سر: تمام ابزارآلات (آچارهای ضربه‌ای، چکش‌ها و بست‌ها) باید با بند به دست یا کمربند کارگر بسته شوند. افتادن پیچ از ارتفاع ۱۰ متری حکم گلوله را دارد.

۶. الزامات پس از بتن‌ریزی (عمل‌آوری و باز کردن قالب‌ها)

ایمنی با پایان پمپاژ بتن تمام نمی‌شود. اتفاقاً بسیاری از ریزش‌ها در ۴۸ ساعت اول رخ می‌دهند، زمانی که کارگران برای عمل‌آوری یا تمیزکاری به زیر سقف می‌روند.

• زیر سقف منطقه قرمز است: تا زمانی که تأییدیه کتبی مهندس ناظر برای باز کردن جک‌ها صادر نشده، هرگونه تردد در زیر سقف بدون کلاه و هارنس ممنوع است. معمولاً زمان عمل‌آوری ۱۰ تا ۱۴ روز است. باز کردن جک‌ها باید از وسط دهانه به سمت تکیه‌گاه‌ها انجام شود، نه یکباره.
• نمونه‌گیری از بتن: از همان بتن پمپاژشده روی عرشه، ۵ نمونه مکعبی یا استوانه‌ای استاندارد بردارید. ۲ نمونه در محل کارگاه و در شرایط مشابه سقف عمل‌آوری شود. مقاومت این نمونه‌ها ملاک باز کردن جک‌هاست، نه صرفاً گذشت زمان.

سوالات متداول

جمع‌بندی عملی

ایمنی در اجرای سقف عرشه فولادی، با چک کردن تک‌تک پیچ‌ها و جک‌ها معنا پیدا می‌کند. در اجرای این سقف‌ها، سه اصل طلایی را حک کنید:
هارنس بسته شود، ورق مهار شود، جک تا دستور ناظر باز نشود.
هرگونه سهل‌انگاری در فاصله شورینگ یا بستن پیچ‌های خودکار، ریسک مالی و جانی را به صورت تصاعدی بالا می‌برد. این دستورالعمل‌ها را پرینت بگیرید و در ورودی کارگاه نصب کنید. به حرف کسی که می‌گوید این کار بیخطر است، ما سال‌هاست همین‌جوری کار می‌کنیم گوش ندهید. حوادث سقف عرشه فولادی، برای کسانی رخ داده که یک لحظه قوانین فیزیک را دست‌کم گرفته‌اند.
