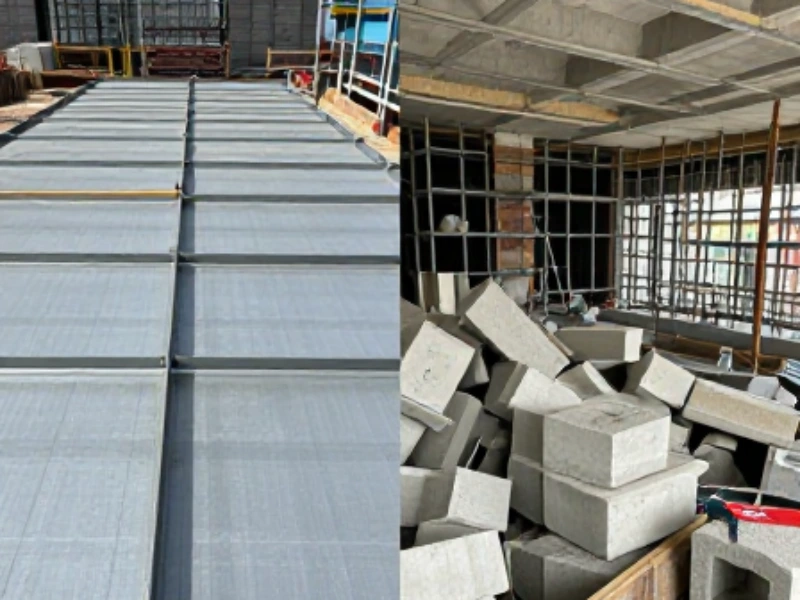

تفاوت سقف عرشه فولادی و تیرچه بلوک

تفاوت سقف عرشه فولادی و تیرچه بلوک یکی از موضوعات مهم برای کارفرمایان، مهندسان و سازندگانی است که باید پیش از شروع اجرای سازه، سیستم سقف مناسب پروژه را انتخاب کنند. هر یک از این دو روش، ساختار، مصالح، سرعت اجرا و الزامات فنی متفاوتی دارند و نمی توان بدون بررسی شرایط پروژه، یکی را در تمام ساختمان ها برتر دانست.

سقف عرشه فولادی معمولا به دلیل سرعت اجرای مناسب، کاهش بخشی از قالب بندی و هماهنگی مطلوب با اسکلت فولادی مورد توجه قرار می گیرد. در مقابل، سقف تیرچه بلوک یک سیستم شناخته شده و رایج در ساختمان سازی ایران است که نیروی اجرایی و مصالح آن در بسیاری از شهرها به راحتی در دسترس هستند.

برای انتخاب میان این دو سیستم باید عواملی مانند نوع اسکلت، تعداد طبقات، دهانه ها، محدودیت زمانی، هزینه نیروی انسانی، قیمت مصالح، شرایط کارگاه و الزامات تاسیساتی بررسی شوند. در ادامه، ساختار هر سقف و تفاوت های آن ها از نظر اجرا، هزینه، وزن، ایمنی و عملکرد فنی به صورت کامل مقایسه می شود.

سقف عرشه فولادی و تیرچه بلوک چه تفاوت ساختاری دارند؟

پیش از مقایسه هزینه و سرعت اجرا، باید ساختار این دو سیستم سقف را شناخت. تفاوت اصلی آن ها در نوع قالب، اجزای باربر، روش انتقال نیرو و مراحل اجرایی است. همین اختلاف ساختاری باعث می شود مقدار بتن، نوع آرماتوربندی، نحوه شمع بندی و تجهیزات مورد نیاز آن ها یکسان نباشد.

انتخاب سقف نباید فقط با مشاهده ظاهر نهایی یا شنیدن تجربه یک پروژه دیگر انجام شود. ابعاد دهانه، بارهای وارد شده و مشخصات سازه در هر ساختمان متفاوت است و سیستم سقف باید توسط طراح سازه بررسی و در نقشه های محاسباتی مشخص شود.

سقف عرشه فولادی چیست؟

سقف عرشه فولادی از ورق فولادی گالوانیزه فرم داده شده، بتن، آرماتورهای مورد نیاز و اتصالاتی مانند گل میخ تشکیل می شود. ورق های موج دار روی تیرهای فولادی قرار می گیرند و در مرحله اجرا نقش قالب ماندگار را بر عهده دارند. در سیستم مرکب، شکل ورق و اجزای اتصال باید به گونه ای طراحی شوند که عملکرد مورد انتظار میان فولاد و بتن ایجاد شود.

پس از نصب ورق ها، آرماتورهای حرارتی و تقویتی مطابق نقشه اجرا می شوند و بتن ریزی روی سطح انجام می گیرد. ورق پس از سخت شدن بتن در محل باقی می ماند و نیازی به باز کردن قالب زیر سقف وجود ندارد. همین ویژگی می تواند مراحل قالب بندی و جمع آوری قالب را کاهش دهد.

گل میخ ها نیز معمولا برای ایجاد اتصال میان دال بتنی و تیرهای فولادی مورد استفاده قرار می گیرند. تعداد، قطر، فاصله و شیوه نصب این اجزا باید براساس نقشه سازه و ضوابط اجرایی تعیین شود و استفاده تجربی از آن ها بدون محاسبه مجاز نیست.

سقف تیرچه بلوک چیست؟

سقف تیرچه بلوک معمولا یک سیستم یک طرفه است که از تیرچه ها، اجزای پرکننده، بتن رویه و میلگردهای مورد نیاز تشکیل می شود. تیرچه ها اعضای اصلی انتقال بار هستند و بلوک های قرار گرفته میان آن ها در حالت معمول نقش پرکننده دارند و نباید بدون تایید طراحی به عنوان عضو اصلی مقاوم در نظر گرفته شوند.

بلوک مورد استفاده ممکن است از جنس سفال، بتن سبک یا پلی استایرن باشد. پس از قرار دادن تیرچه ها و بلوک ها، میلگردهای حرارتی، تقویتی و کلاف های مورد نیاز اجرا می شوند و در پایان بتن روی سقف ریخته می شود. ضخامت دال فوقانی و نحوه آرماتوربندی باید مطابق محاسبات و ضوابط فنی تعیین شود.

در زمان اجرای این سقف معمولا از شمع ها و تکیه گاه های موقت زیر تیرچه ها استفاده می شود تا بار ناشی از اجزای سقف، بتن تازه و عملیات اجرایی کنترل شود. این تکیه گاه ها باید تا زمان رسیدن بتن به مقاومت لازم در محل باقی بمانند.

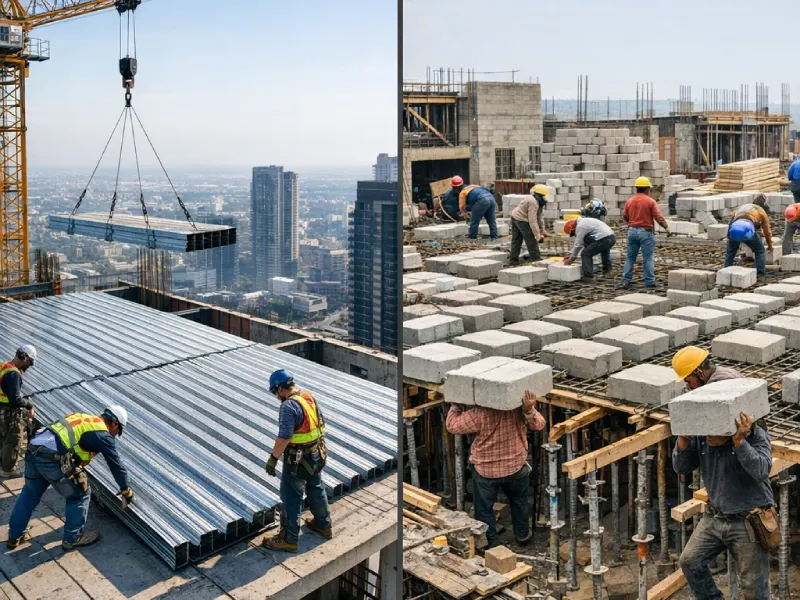

جدول مقایسه سقف عرشه فولادی و تیرچه بلوک

جدول زیر یک مقایسه کلی میان دو سیستم ارائه می دهد. نتیجه هر ردیف ممکن است با توجه به مشخصات پروژه تغییر کند؛ برای مثال سقف عرشه فولادی در یک پروژه مرتفع می تواند از نظر زمان اجرا اقتصادی باشد، اما در یک ساختمان کوچک، هزینه تجهیز کارگاه و تامین مصالح نتیجه متفاوتی ایجاد کند.

مهم ترین تفاوت سقف عرشه فولادی و تیرچه بلوک

مقایسه واقعی این دو سقف باید از چند زاویه انجام شود. سرعت اجرا به تنهایی نمی تواند معیار انتخاب باشد، همان طور که قیمت اولیه مصالح نیز هزینه واقعی پروژه را نشان نمی دهد. زمان خواب سرمایه، تعداد طبقات، تجهیزات کارگاه، مقدار نیروی انسانی و هزینه اجرای تاسیسات همگی بر نتیجه نهایی تاثیر دارند.

در ادامه، مهم ترین تفاوت های این دو سیستم به صورت جداگانه بررسی می شوند تا مشخص شود هر کدام در چه شرایطی می توانند انتخاب مناسب تری باشند.

تفاوت در سرعت و مراحل اجرا

در سقف عرشه فولادی، ورق ها پس از انتقال به طبقه روی تیرها قرار می گیرند و به عنوان قالب ماندگار باقی می مانند. در نتیجه، بخشی از عملیات قالب بندی سنتی و جمع آوری قالب حذف می شود. امکان پخش ورق ها در چند طبقه و اجرای برنامه ریزی شده نیز می تواند سرعت پیشرفت پروژه های بزرگ را افزایش دهد.

در سقف تیرچه بلوک باید تیرچه ها در محل مناسب قرار گیرند، شمع بندی انجام شود، بلوک ها چیده شوند و سپس آرماتورهای مورد نیاز اجرا شوند. وجود شمع ها ممکن است فضای طبقه پایین را تا زمان رسیدن بتن به مقاومت لازم اشغال کند و بر ادامه برخی فعالیت ها تاثیر بگذارد. الزامات مربوط به تکیه گاه موقت و یکپارچگی تیرچه ها در ضوابط اجرایی مورد توجه قرار گرفته است.

با این حال، سریع تر بودن سقف عرشه فولادی قطعی نیست. تامین به موقع ورق، آماده بودن نقشه های شاپ، کیفیت جوشکاری، دسترسی به تجهیزات و تجربه تیم اجرایی تعیین می کنند که مزیت زمانی این سیستم در عمل محقق شود یا خیر.

تفاوت در وزن مرده سقف

کاهش وزن مرده سقف می تواند بر طراحی تیرها، ستون ها و فونداسیون اثر بگذارد. سقف عرشه فولادی به دلیل شکل هندسی ورق و امکان مدیریت حجم بتن، در بسیاری از پروژه ها ظرفیت کاهش وزن سقف را دارد؛ اما مقدار واقعی آن باید براساس ضخامت بتن، ارتفاع ورق و مشخصات طراحی محاسبه شود.

وزن سقف تیرچه بلوک نیز به نوع بلوک، فاصله تیرچه ها، ارتفاع سقف، ضخامت بتن رویه و مقدار آرماتور بستگی دارد. استفاده از بلوک سبک می تواند وزن اجزای پرکننده را کاهش دهد، اما نباید تنها وزن بلوک را مبنای مقایسه کل سیستم قرار داد.

نمی توان بدون داشتن نقشه و مشخصات فنی اعلام کرد که اختلاف وزن این دو سقف در تمام پروژه ها مقدار ثابتی دارد. مقایسه درست باید براساس وزن نهایی هر متر مربع سقف طراحی شده و تاثیر آن بر کل سازه انجام شود.

تفاوت در هزینه اجرا

قیمت ورق گالوانیزه، گل میخ، آرماتور، بتن، تیرچه و بلوک از عوامل اصلی هزینه هستند. در سقف عرشه فولادی ممکن است هزینه خرید ورق و اجرای تخصصی بیشتر باشد، اما کاهش قالب بندی، افزایش سرعت و آزاد شدن سریع تر جبهه های کاری می تواند بخشی از هزینه را جبران کند.

در سقف تیرچه بلوک، مصالح و نیروهای اجرایی معمولا در بازار محلی راحت تر پیدا می شوند. با این حال، هزینه شمع بندی، حمل بلوک، پرت مصالح، زمان اجرا و جمع آوری تجهیزات موقت نیز باید در محاسبات وارد شود.

بنابراین پاسخ به این سوال که کدام سقف ارزان تر است، بدون متره واقعی امکان پذیر نیست. مقایسه باید براساس هزینه کامل هر متر مربع شامل مصالح، حمل، نیروی اجرایی، تجهیزات، زمان پروژه و هزینه های غیر مستقیم انجام شود.

تفاوت در شمع بندی و فضای کارگاه

یکی از مزایای احتمالی سقف عرشه فولادی، امکان اجرا بدون شمع بندی گسترده است؛ البته این موضوع به ظرفیت ورق در مرحله بتن ریزی، طول دهانه، ضخامت ورق و بارهای اجرایی بستگی دارد. در دهانه هایی که ورق توان تحمل بار مرحله ساخت را ندارد، استفاده از تکیه گاه موقت ضروری خواهد بود. استانداردهای طراحی عرشه، مرحله ساخت و مرحله بهره برداری را به صورت جداگانه بررسی می کنند.

در سقف تیرچه بلوک، شمع بندی برای نگهداری تیرچه ها و کنترل بار بتن تازه اهمیت زیادی دارد. چینش نامناسب شمع ها، ضعف تکیه گاه یا برداشتن زودهنگام آن ها می تواند موجب تغییر شکل سقف و ایجاد مشکلات اجرایی شود.

حذف یا کاهش شمع بندی در پروژه های چند طبقه باعث آزاد ماندن فضای زیر سقف و فراهم شدن امکان ادامه برخی عملیات می شود. این مزیت در پروژه های مرتفع یا دارای برنامه زمانی فشرده اهمیت بیشتری دارد.

تفاوت در دهانه و محدودیت های طراحی

حداکثر دهانه قابل اجرا برای هیچ یک از این دو سیستم عدد ثابتی نیست. ضخامت سقف، بار زنده، نوع مصالح، فاصله تیرهای فرعی، شرایط تکیه گاهی و محدودیت تغییر شکل بر طول دهانه اثر می گذارند. به همین دلیل، استفاده از اعداد عمومی اینترنتی به جای محاسبات سازه ای می تواند خطرناک باشد.

در سقف عرشه فولادی، فاصله تیرهای فرعی و ظرفیت ورق در مرحله اجرای بتن اهمیت زیادی دارد. در سقف تیرچه بلوک نیز ارتفاع تیرچه، نوع تیرچه، ضخامت دال فوقانی و نیاز به کلاف های میانی باید بررسی شود.

اگر پروژه دارای دهانه های بزرگ، بازشوهای متعدد یا بارهای متمرکز باشد، طراح ممکن است ضخامت، آرایش تیرها یا حتی نوع سقف را تغییر دهد. انتخاب نهایی باید پیش از سفارش مصالح و براساس نقشه تایید شده انجام شود.

تفاوت در کنترل کیفیت اجرا

کیفیت سقف عرشه فولادی به سلامت پوشش ورق، انطباق پروفیل با نقشه، نحوه اتصال ورق ها، جوش گل میخ، اجرای آرماتورها و کیفیت بتن ریزی وابسته است. استانداردهای تخصصی عرشه فولادی برای کنترل کیفیت نصب، بازرسی و پذیرش اجرای سقف ضوابط مشخصی ارائه می کنند.

در سقف تیرچه بلوک نیز کیفیت ساخت تیرچه، سلامت بلوک ها، فاصله و تراز تیرچه ها، شمع بندی، میلگردهای تقویتی و نحوه بتن ریزی باید کنترل شود. استفاده از تیرچه آسیب دیده یا مصالح غیراستاندارد می تواند عملکرد سقف را تحت تاثیر قرار دهد.

در هر دو روش، ضعف نظارت می تواند مزیت های سیستم را از بین ببرد. محصول با کیفیت باید در کنار نقشه دقیق، مجری متخصص و کنترل مرحله ای استفاده شود تا سقف نهایی عملکرد مورد انتظار را داشته باشد.

تفاوت در مقاومت در برابر حریق

مقاومت سقف در برابر حریق تنها به نام سیستم وابسته نیست و باید مجموعه سقف، پوشش زیرین، ضخامت بتن، نوع عایق و جزئیات اجرایی بررسی شود. در سقف عرشه فولادی، رفتار ورق و تیرهای فولادی در دمای بالا و نیاز احتمالی به پوشش های محافظ حریق باید در طراحی در نظر گرفته شود.

در سقف تیرچه بلوک نیز جنس بلوک اهمیت دارد. اگر از بلوک پلی استایرن استفاده شود، الزامات مربوط به حفاظت در برابر آتش، پوشش زیر سقف و مشخصات مصالح باید رعایت شوند. مقررات ملی، مقاومت حریق اجزای ساختمانی و مصالح مورد استفاده را بخشی از الزامات ایمنی ساختمان می داند.

بنابراین نمی توان بدون مشخصات کامل اعلام کرد یکی از دو سقف همیشه مقاومت حریق بیشتری دارد. مدت مقاومت مورد نیاز باید براساس کاربری و ارتفاع ساختمان تعیین و جزئیات سقف متناسب با آن طراحی شود.

تفاوت در عایق صوتی و حرارتی

عملکرد صوتی سقف به جرم لایه ها، نوع کف سازی، سقف کاذب، عایق میانی و کیفیت اجرای اتصالات بستگی دارد. بلوک های پرکننده در سقف تیرچه بلوک می توانند بخشی از ساختار حرارتی و صوتی را تشکیل دهند، اما وجود بلوک به تنهایی تضمین کننده عایق مناسب نیست.

در سقف عرشه فولادی نیز می توان با اجرای کف سازی مناسب، عایق صوتی و سقف کاذب به عملکرد مطلوب رسید. صدای ضربه، انتقال صوت هوابرد و ارتعاش باید به صورت جداگانه بررسی شوند و راهکار یکسانی برای همه ساختمان ها وجود ندارد.

مقایسه این دو سقف از نظر عایق بندی باید براساس مجموعه کامل لایه های نهایی انجام شود، نه فقط اجزای سازه ای. کاربری مسکونی، اداری یا صنعتی نیز سطح عملکرد مورد انتظار را تغییر می دهد.

تفاوت در هماهنگی با تاسیسات ساختمان

نوع سقف بر محل عبور لوله ها، کانال ها و کابل های تاسیساتی تاثیر می گذارد. بازشوها باید پیش از بتن ریزی مشخص شوند و ایجاد سوراخ یا بریدن اجزای سقف پس از اجرا بدون تایید طراح می تواند به عملکرد سازه آسیب بزند.

مسیرهای کابل کشی معمولا در زیر سقف و با تجهیزاتی مانند سینی کابل سبدی یا بسکت کابل اجرا می شوند. پیش از خرید سبد کابل باید ارتفاع آزاد زیر سقف، محل تیرها و مسیر کانال های مکانیکی مشخص شود. در پروژه هایی که مسیر اصلی با سینی کابل اجرا می شود، هماهنگی نقشه برق و سازه از تداخل تجهیزات جلوگیری می کند.

در عرشه فولادی، محل عبور تاسیسات و بازشوهای بزرگ باید با جهت ورق و تیرهای فرعی هماهنگ شود. در تیرچه بلوک نیز بریدن تیرچه برای عبور لوله یا کانال مجاز نیست و بازشو باید در محل مناسب پیش بینی و تقویت شود.

پیشنهاد خواندنی: تفاوت فرمینگ ۶۵ و ۷۵ عرشه فولادی

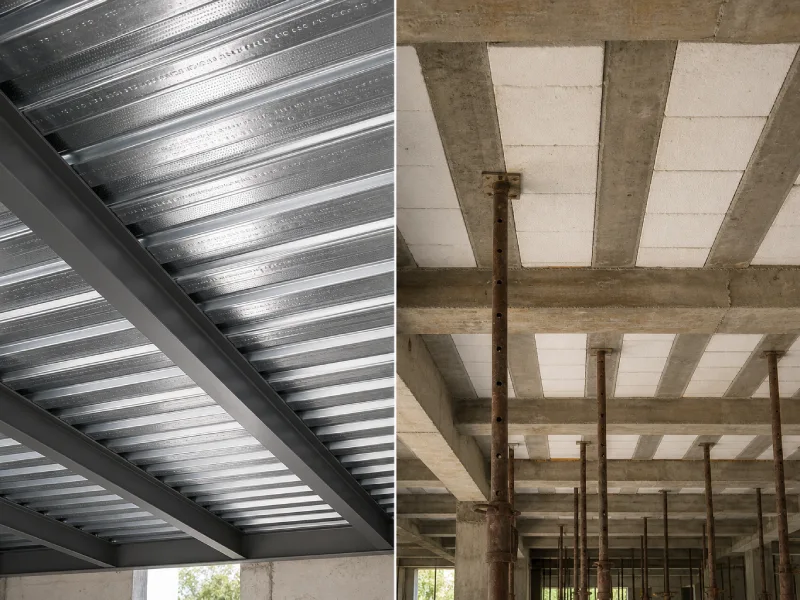

مزایا و محدودیت های سقف عرشه فولادی و تیرچه بلوک

هر دو سیستم در صورت طراحی و اجرای درست می توانند عملکرد مناسبی داشته باشند. مزایا زمانی ارزشمند هستند که با شرایط پروژه هماهنگ باشند. برای مثال، سرعت زیاد در پروژه ای که تامین ورق آن با تاخیر انجام می شود، به مزیت واقعی تبدیل نخواهد شد.

محدودیت های هر روش نیز به معنی ضعف مطلق آن نیست. بسیاری از این محدودیت ها با طراحی مناسب، برنامه ریزی تامین مصالح و انتخاب مجری متخصص قابل کنترل هستند.

مزایا و محدودیت های سقف عرشه فولادی

سرعت مناسب اجرا، حذف قالب موقت گسترده، کاهش حجم عملیات زیر سقف و امکان استفاده در پروژه های چند طبقه از مزایای مهم عرشه فولادی هستند. ورق ها پس از نصب سطح کاری نسبتا پیوسته ای ایجاد می کنند و می توان برنامه اجرای طبقات را منظم تر کرد.

در مقابل، این سیستم به نقشه اجرایی دقیق، تامین ورق مناسب، کنترل جوش گل میخ و نیروی متخصص نیاز دارد. نوسان قیمت فولاد نیز می تواند هزینه خرید مصالح را تغییر دهد. جزئیات ضعیف در لبه ها، بازشوها و محل اتصال ورق ها ممکن است باعث خروج شیره بتن یا کاهش کیفیت اجرا شود.

این سقف بیشتر با اسکلت فولادی هماهنگ است و استفاده از آن در هر پروژه ای باید از نظر اقتصادی و فنی ارزیابی شود. انتخاب پروفیل ورق یا ضخامت آن براساس تجربه پروژه دیگر می تواند نتیجه نامناسبی ایجاد کند.

مزایا و محدودیت های سقف تیرچه بلوک

شناخته شده بودن روش اجرا، دسترسی گسترده به مصالح و نیروی انسانی و امکان استفاده در پروژه های متعارف از مزایای سقف تیرچه بلوک هستند. بسیاری از مجریان با مراحل نصب تیرچه، چیدمان بلوک، شمع بندی و آرماتوربندی این سیستم آشنایی دارند.

در مقابل، حمل و چیدمان بلوک ها، نیاز به شمع بندی و اشغال فضای طبقات پایین می تواند زمان و نیروی بیشتری نیاز داشته باشد. کیفیت تیرچه های تولیدی نیز باید کنترل شود و استفاده از قطعات آسیب دیده یا فاقد مشخصات فنی قابل قبول نیست.

در دهانه های نامنظم، بازشوهای متعدد یا پروژه هایی که سرعت بسیار بالایی نیاز دارند، اجرای تیرچه بلوک ممکن است با محدودیت بیشتری همراه باشد. با این حال، در ساختمان های کوچک و متعارف می تواند همچنان گزینه ای قابل بررسی باشد.

پیشنهاد خواندنی: اجرای میلگرد حرارتی روی هر سقف

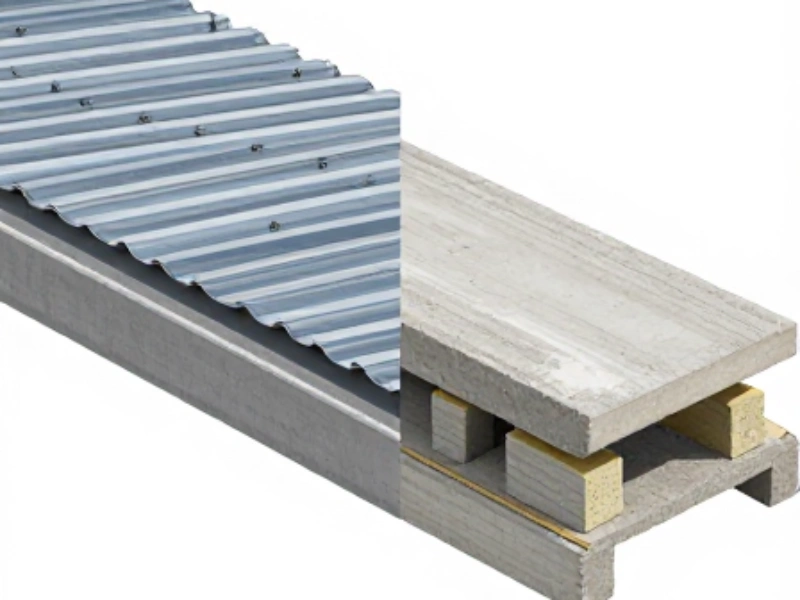

برای هر پروژه کدام سقف مناسب تر است؟

سقف عرشه فولادی معمولا در ساختمان های دارای اسکلت فولادی، پروژه های چند طبقه، سازه های دارای برنامه زمانی فشرده و کارگاه هایی که کاهش قالب بندی اهمیت دارد، بیشتر مورد توجه قرار می گیرد. تکرار منظم دهانه ها و امکان تامین ورق و تجهیزات نیز به اقتصادی شدن این روش کمک می کند.

سقف تیرچه بلوک می تواند در ساختمان های مسکونی متعارف، پروژه های کم طبقه و مناطقی که مصالح و نیروی اجرایی آن به آسانی در دسترس است، گزینه مناسبی باشد. البته نوع اسکلت و دهانه ها باید با الزامات این سیستم هماهنگ باشند.

هیچ انتخابی نباید فقط براساس قیمت یک قلم مصالح انجام شود. طراح و کارفرما باید وزن سقف، هزینه کل، زمان اجرا، دسترسی به مجری، شرایط کارگاه، بازشوها و نیازهای تاسیساتی را همزمان مقایسه کنند.

جمع بندی و سخن نهایی

تفاوت سقف عرشه فولادی و تیرچه بلوک در نوع اجزا، سرعت اجرا، وزن، شمع بندی، هزینه و نحوه هماهنگی با اسکلت و تاسیسات ساختمان دیده می شود. عرشه فولادی معمولا برای پروژه های فولادی، مرتفع و دارای زمان بندی فشرده مزایای بیشتری دارد، در حالی که تیرچه بلوک در بسیاری از ساختمان های متعارف به دلیل دسترسی آسان به مصالح و مجری مورد استفاده قرار می گیرد.

هیچ یک از این دو سیستم در تمام شرایط بهترین گزینه نیستند. قیمت مصالح، دهانه ها، تعداد طبقات، شرایط کارگاه و زمان مورد نیاز باید پیش از تصمیم گیری بررسی شوند. انتخاب نهایی باید براساس محاسبات مهندس سازه و متره کامل هزینه ها انجام شود.

اجرای صحیح نیز به اندازه انتخاب سیستم اهمیت دارد. استفاده از مصالح استاندارد، رعایت نقشه ها، کنترل مراحل اجرا و بتن ریزی اصولی می تواند عمر و ایمنی سقف را افزایش دهد.

سوالات متداول درباره تفاوت سقف عرشه فولادی و تیرچه بلوک

۱- سقف عرشه فولادی ارزان تر است یا تیرچه بلوک؟

قیمت نهایی به نوع پروژه بستگی دارد و نمی توان یکی را همیشه ارزان تر دانست. عرشه فولادی ممکن است هزینه مصالح اولیه بیشتری داشته باشد، اما کاهش قالب بندی و زمان اجرا بخشی از آن را جبران کند. تیرچه بلوک نیز ممکن است مصالح در دسترس تری داشته باشد، اما هزینه شمع بندی، حمل بلوک و زمان بیشتر باید محاسبه شود.

۲- کدام سقف سرعت اجرای بیشتری دارد؟

در پروژه های دارای اسکلت فولادی، دهانه های منظم و تیم اجرایی متخصص، سقف عرشه فولادی معمولا سریع تر اجرا می شود. حذف قالب بندی گسترده و امکان برنامه ریزی همزمان طبقات از دلایل این موضوع است. با این حال، تاخیر در تامین ورق یا آماده نبودن نقشه های اجرایی می تواند این مزیت را کاهش دهد.

۳- کدام سقف برای اسکلت بتنی مناسب تر است؟

سقف تیرچه بلوک در بسیاری از سازه های بتنی متعارف استفاده می شود و هماهنگی اجرایی شناخته شده ای با این نوع اسکلت دارد. استفاده از عرشه فولادی در اسکلت بتنی نیز از نظر فنی نیازمند جزئیات اتصال و طراحی مخصوص است و نباید بدون بررسی مهندس سازه انجام شود.

۴- کدام سقف در برابر زلزله عملکرد بهتری دارد؟

عملکرد لرزه ای فقط به نوع سقف وابسته نیست و باید کل سازه شامل تیرها، ستون ها، دیافراگم، اتصالات و وزن ساختمان بررسی شود. کاهش وزن مرده می تواند نیروی لرزه ای را کاهش دهد، اما کیفیت اتصال سقف به سازه و عملکرد دیافراگم نیز اهمیت دارد. بنابراین پاسخ نهایی باید براساس طراحی کامل ساختمان ارائه شود.
