تفاوت فرمینگ ۶۵ و ۷۵ عرشه فولادی

گام ورق چیست و چرا مهندسان کهنه کار آن را به ضخامت ترجیح میدهند؟

در بازار آهن، خریداران آماتور مدام روی ضخامت ورق (مثلاً ۰.۸ یا ۱ میلیمتر) چانه میزنند، در حالی که مهندس مجرب، اول ارتفاع گام را قفل میکند. گام یا پروفیل فرمینگ، همان ارتفاع عمق دندههای ذوزنقهای ورق است. فاصله عمودی کف دره تا قله. این عدد که روی دستگاه رولفرمینگ تنظیم میشود، تعیینکننده اصلی لختی یا ممان اینرسی سطح مقطع ورق قبل از گیرش بتن است.

منطق فنی قضیه ساده است: در مرحله اجرا، پیش از آنکه بتن سخت شود، این ورق فولادی باید وزن بتن خیس، نیروی انسانی و تجهیزات بتنریزی را تحمل کند. در این فاز، ورق یک تیر طره یا ساده است. طبق قوانین خمش، تنش تسلیم با مجذور ارتفاع تیر نسبت معکوس دارد. افزایش گام از ۶۵ به ۷۵ میلیمتر دقیقاً مصداق افزایش عمق مؤثر تیر است. این ۱۰ میلیمتر، جان ورق را بلندتر و مقاومتش در برابر کمانش پیچشی را بیشتر میکند. به زبان ساده، ورق گام ۶۵ نرمتر است و زودتر از گام ۷۵ به شمعبندی یا تیرریزی کمتر نیاز نشان میدهد.

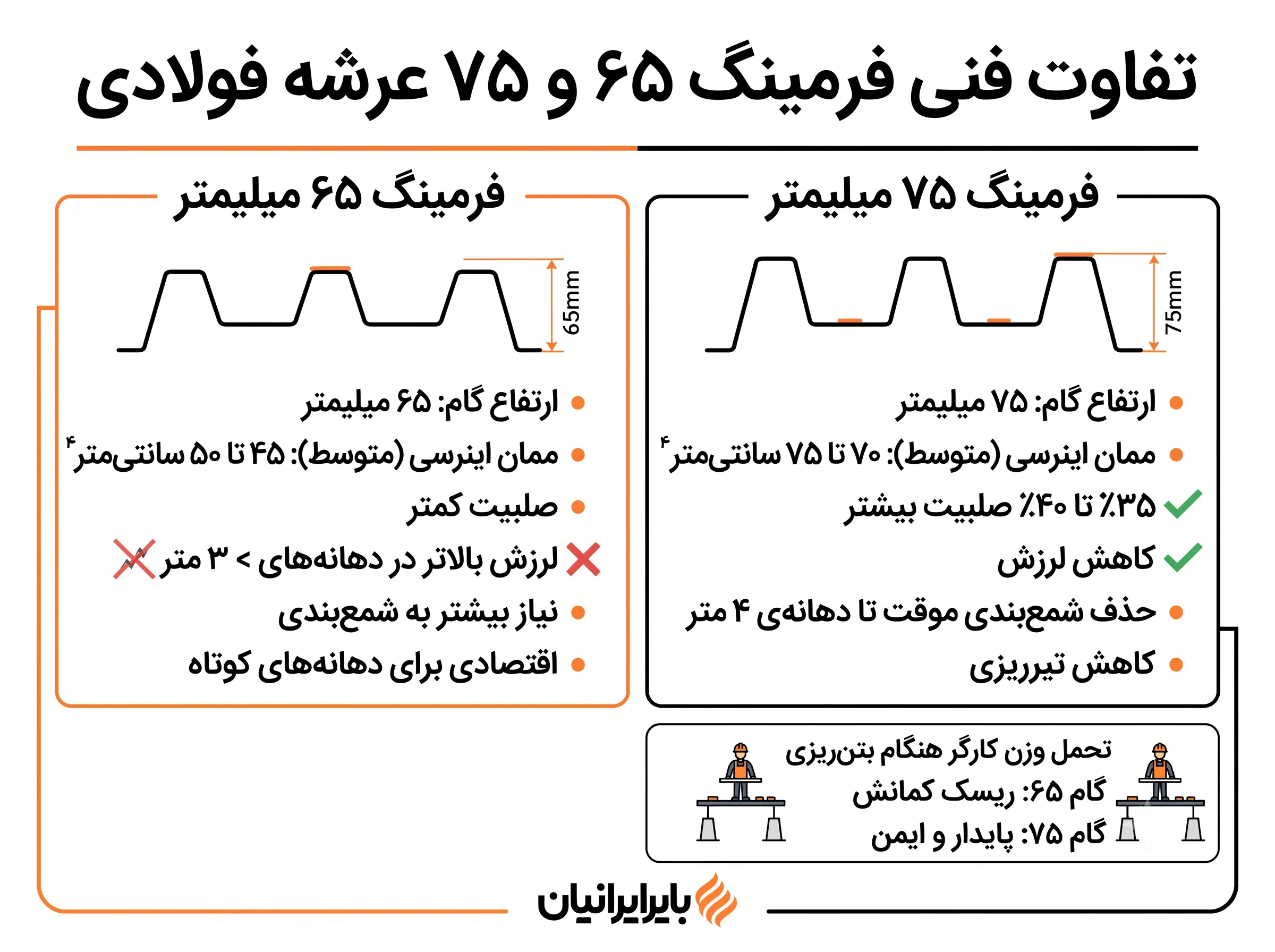

مقایسه فنی فرمینگ ۶۵ و ۷۵ در مرحله اجرا و بهرهبرداری

برای درک دقیق تفاوت ها، باید رفتار این دو ورق را در دو بازه زمانی مجزا سنجید: اول، مرحله ساخت که ورق بهتنهایی عمل میکند (قالب ماندگار)، و دوم، مرحله بهرهبرداری که ورق به صورت مرکب با بتن کار میکند. جدول زیر بر اساس استانداردهای رایج فولاد مبارکه و آزمایشهای عملی تنظیم شده است.

دقت کنید که بالا بردن ضخامت ورق (مثلاً از ۰.۸ به ۱.۲ میلیمتر) گرانتر از انتخاب گام ۷۵ با ضخامت ۰.۸ است و همچنان نمیتواند جبران کمبود ارتفاع را بکند. افزایش ضخامت، وزن و قیمت عرشه فولادی تمامشده را بالا میبرد، ولی افزایش گام، راندمان سازهای را افزایش میدهد. این همان تله قیمتی است که فروشندگان صرفاً ضخامتفروش مهندسان جوان را در آن میاندازند.

خطای محاسباتی رایج: چرا ضخیمتر همیشه قویتر نیست؟

افسانه رایج در کارگاه: اگر گام ۶۵ میگیری، ضخامت ۱.۲۵ سفارش بده، حکم ۷۵ رو داره.این گزاره کاملاً اشتباه و نشأت گرفته از عدم درک تئوری تاوهها است. در ممان اینرسی یک مقطع، پارامتر ارتفاع (h) به توان ۳ میرسد، اما ضخامت (t) فقط به توان ۱. یعنی تأثیر یک سانتیمتر افزایش ارتفاع، به مراتب سهمگینتر از دو دهم میلیمتر افزایش ضخامت است. پروژههایی را دیده ایم که پیمانکار سقف عرشه فولادی برای فرار از هزینه تیرآهن اضافی (به خاطر انتخاب گام ۶۵)، ضخامت ورق را سنگین کرده، اما باز هم شمعها را نکشیدهاند، چرا که ورق کمانش کرده بود. عیب از مقاومت نبود، از هندسه مقطع بود. با انتخاب اشتباه گام، عملاً پول ضخامت اضافی را دور ریختهاید.

کدام گام برای کدام کاربری؟ راهنمای انتخاب قاطع

تصمیم نهایی روی کاغذ نقشه محاسبات گرفته میشود، اما واقعیت کارگاهی است که حرف آخر را میزند. بر اساس شدت تردد، ارتعاش، و دهانه، این دستهبندی را نه به عنوان پیشنهاد، که به عنوان یک الزام اجرایی در نظر بگیرید.

پارکینگهای طبقاتی و مراکز تجاری

در این فضاها با بار زنده بالا و دهانه های بلند روبرو هستید. لرزش ناشی از حرکت خودروها روی سقف عرشه کف اگر با گام ۶۵ اجرا شود، یک صدای بم و آزاردهنده تولید میکند که ساکنان واحدهای مجاور را دیوانه خواهد کرد. گام ۷۵ با صلبیت بیشتر، فرکانس طبیعی سازه را بالا میبرد و این نویز و لرزش را میخواباند. تجربه تلخی از یک مجتمع تجاری در غرب تهران دارم که کفسازی پارکینگ را با گام ۶۵ زدند و حالا هر بار یک شاسیبلند رد میشود، ویترین شیشهای طبقه بالا تکان میخورد.

سولههای صنعتی و دهانه های شیبدار

در سولهها معمولاً تیرریزی با فواصل زیاد طراحی میشود. اینجا فرمینگ ۶۵ به درد نمیخورد مگر اینکه پرلینها را جوشکاری کنید و فاصله را نصف کنید که خود این کار، فلسفه سقف عرشه فولادی (سرعت) را زیر سوال میبرد. گام ۷۵ این امکان را فراهم میکند که با خیال راحت دهانه ۴ متری را یکسره پوشش دهید.

ساختمانهای مسکونی ۳ تا ۵ طبقه

اینجا مرز باریکی وجود دارد. اگر دهانه تیرریزی زیر ۳ متر و بار مرده کم است، گام ۶۵ انتخاب معقولی است. اما اگر معمار بنا را با پلان باز و آشپزخانههای جزیرهای طراحی کرده و مهندس سازه ناچاراً تیرهای فرعی را حذف کرده، قید گام ۶۵ را بزنید. هرگز برای صرفهجویی ۲۰۰ هزار تومان در هر متر مربع، جان ساختمان را با لرزش و ترک ریسک نکنید.

چرا لرزش سقف عرشه فولادی بعد از خشک شدن بتن متوقف نمیشود؟

این سوالی است که اغلب کارفرمایان بعد از اتمام کار میپرسند. صدایتق تق یا لرزش کف که حتی بعد از سفت شدن بتن هم حس میشود، ربطی به گام ورق ندارد؛ بلکه مشکل از عدم پر شدن کامل درههای ورق یا گیر نکردن برشگیرهاست. اما این پدیده در گام ۶۵ بحرانیتر است. چون دهانه را بیشتر از حد توانش بارگذاری کردهاند، ورق زیر بتن دچار خیز دائم و جداشدگی میکروسکوپی میشود. با گام ۷۵ به دلیل صلبیت بالاتر، احتمال این جداشدگی کمتر است. اگر چنین مشکلی دارید، پیش از ملات ریزی مجدد و مخفیکاری، با یک تیم فنی متخصص مشورت کنید.

تاثیر گام بر جزئیات اجرایی و سرعت عمل جرثقیل

یک چالش فیزیکی آزاردهنده در پروژههای گام ۶۵ با دهانه بلند، شکم دادن ورق هنگام بلند شدن با جرثقیل است. ورق ۶۵ که طول آن به ۸ متر میرسد، اگر لبههای آن درست مهار نشود، وسط آن خم شده و مثل موز دولا میشود. جا انداختن این ورق کج شده روی تیرها کابوس اوژکتکار است. مجبور میشوید برای صاف کردنش از دیلم و فشار دست استفاده کنید که به پوشش گالوانیزه آسیب میزند. ورق گام ۷۵ به خاطر آن ۱۰ میلیمتر ارتفاع اضافی، خشکی و سفتی بهتری دارد و این دردسر را کم میکند. این صرفهجویی در زمان اوژکت و حذف پرتی مصالح، همان سود پنهانی است که در فاکتورها دیده نمیشود.

مدیریت هزینه نهایی؛ قیمت بالاتر گام ۷۵ چطور ارزانتر تمام میشود؟

قیمت پایه هر کیلوگرم ورق عرشه در بازار برای هر دو گام تقریباً مشابه است، اما به دلیل عمق بیشتر، ورق ۷۵ مصرف ورق پایه بیشتری دارد. پس فاکتور اولیه گرانتر است. اختلاف قیمت حدود ۸ تا ۱۲ درصد تخمین زده میشود. اما حساب کتاب اصلی جای دیگریست. هر ردیف تیر فرعی که با گام ۷۵ حذف میشود، هزینه تیرآهن، صفحات اتصال، جوش، رنگ و دستمزد نصاب را حذف میکند. در یک پروژه ۱۰۰۰ متر مربعی، اگر بتوانید فقط دو ردیف تیر کمتر اجرا کنید، مبلغی معادل ۳ تا ۴ برابر اختلاف قیمت ورق را برمیگردانید. این یک سرمایهگذاری مهندسی است، نه هزینه.

چه زمانی استفاده از گام ۶۵ کاملاً اشتباه و فاجعه بار است؟

در صنعت ساختمانسازی ایران، گاهی فشار نقدینگی پیمانکار منجر به انتخابهای عجیب میشود. اگر پروژه شما شامل هر یک از موارد زیر است، استفاده از فرمینگ ۶۵ یک خطای حرفهای محض است و مسئولیت هرگونه ترک، شکست یا لرزش با شخص سفارشدهنده است:

• دهانه پوشش بیشتر از ۳۲۰ سانتیمتر.
• اجرای کف پارکینگ با تردد خودروهای سنگین (ون و شاسیبلند بزرگ).
• ضخامت بتن بالای ۱۰ سانتیمتر.
• نیاز به حذف شمعبندی به دلیل رفتوآمد در طبقه پایین.
• مناطق با لرزهخیزی شدید که نیازمند دیافراگم صلب یکپارچه هستند.

پرسش‌های متداول تفاوت فرمینگ ۶۵ و ۷۵ عرشه فولادی

۱.اگر گام ۷۵ بگیرم، میتوانم ضخامت ورق را کمتر کنم؟

بله، در محدوده منطقی. شما با افزایش گام، صلبیت را تأمین کردهاید. میتوانید به جای ورق ۱ میلیمتر گام ۶۵، از ورق ۰.۸ میلیمتر گام ۷۵ استفاده کنید. اما هیچگاه از ضخامت ۰.۷ میلیمتر پایینتر نیایید، چون بحث خوردگی و دوام گالوانیزه مطرح میشود. کاهش ضخامت تا سقف ۰.۸ مجاز است و این کار هزینه را جبران میکند.

۲.چرا بعضی کارگاهها فقط گام ۶۵ را پیشنهاد میدهند؟

چون قالب رولفرمینگ گام ۶۵ در بازار بیشتر موجود است و تنظیم دستگاه برای آن راحتتر است. نه از سر دلسوزی، که از سر راحتی. یک فروشنده یا کارگاه رولفرمینگ که موجودی انبارش پر از ورق ۶۵ است، سعی میکند با استدلالهای اشتباه، مهندس را قانع کند که فرقی ندارند. این یک تضاد منافع شفاف است.

۳.پوشش گالوانیزه کدام گام در ایران باکیفیتتر است؟

کیفیت پوشش گالوانیزه ارتباطی به گام ندارد، بلکه به ورق پایه (فولاد مبارکه، هفت الماس، تاراز و…) بستگی دارد. ولی نکته ظریف اینجاست: ورق گام ۷۵ به خاطر هندسه عمیقتر، در فرآیند رولفرمینگ تحت تنش کششی بیشتری قرار میگیرد. اگر ورق پایه گالوانیزه بیکیفیت باشد، در نوک قلهها ریزترکهای گالوانیزه پدیدار میشود. همیشه ورق ۷۵ را با پوشش ۲۷۵ گرمی مبارکه یا معادل آن سفارش دهید.

۴.آیا خودم میتوانم گام ورق را تشخیص دهم؟

قطعاً. یک متر فلزی بردارید. دره یا قله مهم نیست. عمود بر محور طولی ورق، فاصله کف تا نوک را اندازه بگیرید. اگر عدد حدود ۶۵ میلیمتر بود همان گام ۶۵ است. گاهی خطای دست ۲ میلیمتر طبیعی است. اگر فروشنده ادعا کرد گام ۷۰ است، فریب نخورید. همچین استانداردی در بازار اصلی نیست و نوعی متفرقه است.

۵.حداکثر طول شیت قابل حمل برای گام ۷۵ چقدر است؟

به دلیل ارتفاع بیشتر، ورق گام ۷۵ نسبت به ۶۵ در طولهای یکسان، صلبیت حمل بهتری دارد. اما محدودیت اصلی طول تریلی (حدود ۱۳.۵ متر) است. هر دو گام تا ۱۲ متر راحت بارگیری میشوند. در طولهای بالای ۱۲ متر، شکم دادن حین تخلیه برای هر دو گام وجود دارد، اما باز هم ۷۵ وضعیت مطلوبتری دارد.

۶.در مناطق شمالی و شرجی، کدام گام زودتر زنگ میزند؟

زنگزدگی تابع گام نیست، تابع زهکشی است. اگر شیب سقف صفر یا منفی باشد و درزها آببندی نشوند، آب در درههای ورق میماند. گام ۷۵ عمق دره بیشتری دارد و اگر زهکشی خراب شود، آب بیشتری نگه میدارد. این یک نقطه ضعف نیست، یک هشدار طراحی است. حتماً شیببندی و درزگیری را در اجرای بامها جدی بگیرید.
