اجرای میلگرد حرارتی روی سقف

میلگرد حرارتی یکی از اجزای مهم در اجرای انواع سقف های بتنی است که وظیفه اصلی آن کنترل ترک های ناشی از جمع شدگی بتن و تغییرات دمایی پس از بتن ریزی است. اگر قطر میلگرد، فاصله شبکه یا محل قرارگیری آن به درستی انتخاب نشود، حتی در صورتی که مقاومت اصلی سقف تامین شده باشد، ممکن است ترک های مویی و سطحی در بتن ایجاد شوند و کیفیت نهایی سقف کاهش پیدا کند.

در سقف های عرشه فولادی اهمیت اجرای صحیح شبکه حرارتی بیشتر دیده می شود، زیرا میلگردها باید در موقعیت مناسب داخل ضخامت بتن قرار گیرند و تا پایان بتن ریزی همان موقعیت را حفظ کنند. قرار گرفتن شبکه روی ورق عرشه، افزایش بیش از حد فاصله میلگردها یا جابجایی آنها هنگام بتن ریزی می تواند عملکرد مورد انتظار شبکه را کاهش دهد.

برای اجرای صحیح باید قطر و فاصله میلگردها براساس نقشه سازه تعیین شود و موضوعاتی مانند محل قرارگیری، نحوه بستن، مقدار مصرف در هر متر مربع و شرایط اجرای شبکه قبل از بتن ریزی کنترل شوند. در ادامه این مقاله، مهم ترین نکات طراحی و اجرای میلگرد حرارتی در سقف، به ویژه سقف عرشه فولادی، بررسی می شوند.

چرا نبود یا اجرای نادرست میلگرد حرارتی باعث ترک سقف می شود؟

بتن ذاتاً شیئی شکننده در برابر کشش است. وقتی بتن تازه می‌ریزید، فرآیند هیدراسیون سیمان داغی و انقباض حجمی ایجاد می‌کند. این انقباض اگر مهار نشود، چاره‌ای جز ترک خوردن ندارد. اینجا دقیقاً نقطه شکست فنی بسیاری از پروژه‌های کم‌هزینه است. دیده‌ام همکارانی که با استناد به اجرای چند پروژه بدون ترک، استفاده از میلگرد حرارتی را تشریفاتی می‌دانند و در نهایت با صورت وضعیت کسر و پیمانکاری‌شان بلوکه شده است. درد اصلی، دیدن آرماتورهای خمیده و پایمال شده‌ای است که پس از یک روز کار کارگران روی سقف، عملاً از ناحیه مؤثر خود خارج شده‌اند و دیگر هیچ تنشی را مهار نمی‌کنند.

آیا استفاده از میلگرد حرارتی با قطر کمتر مجاز است؟

باور نادرستی بین برخی مترورها و حتی مجریان کم‌تجربه رایج است که با کوچک کردن قطر میلگرد حرارتی و افزایش اندک فاصله شبکه می‌توان وزن آهن مصرفی را کاهش داد و سود پروژه را بالا برد. این یک محاسبه سرانگشتی فاجعه‌بار است. شما با کاهش قطر از ۶ میلیمتر به ۵ یا ۴، نه تنها الزام آیین‌نامه نسبت سطح مقطع (۰.۰۰۱۸) را نقض کرده‌اید، بلکه شبکه‌ای ساخته‌اید که تحمل وزن یک کارگر را هم ندارد. نتیجه این شد که بارها شاهد خروج هزینه تعمیرات از جیب پیمانکار بوده‌ام؛ هزینه‌ای که چند برابر اختلاف قیمت میلگرد ۶ و ۵ است. در بازار امروز، تعویض یک مشتری ناراضی و ترمیم آبروی برند، بسیار گران‌تر از آهن مصرفی است.

استانداردهای فنی مصوب و منطق پنهان پشت اعداد آیین‌نامه

آیین‌نامه‌ها از روی حدس و گمان نوشته نشده‌اند. اعدادی که در مبحث نهم مقررات ملی ساختمان و نشریه ۵۴۳ می‌بینید، نتیجه آزمایش‌های شکست روی هزاران نمونه بتن است. وقتی می‌گوییم فاصله میلگردهای حرارتی در سقف تیرچه بلوک نباید از ۲۵ سانتیمتر تجاوز کند، یعنی بتنِ فاقد مهار در فواصل بزرگ‌تر، انرژی کششی تجمع‌یافته را با ترک خوردگی تخلیه می‌کند.

برای یک مهندس مجری مثل مجری و پیمانکار سقف عرشه فولادی، خواندن دقیق این بندها مساوی با نجات پروژه است:

• در دال‌های یکطرفه، آرماتور حرارتی عمود بر میلگردهای خمشی اصلی قرار می‌گیرد. حداکثر فاصله مجاز، ۵ برابر ضخامت دال یا ۳۵ سانتیمتر است (هر کدام کمتر باشد).
• نسبت سطح مقطع فولاد حرارتی به سطح مقطع ناخالص بتن برای میلگرد آجدار حداقل ۰.۰۰۱۸ است. برای فولاد ساده (A1) این عدد تغییر می‌کند و باید با دقت بیشتری کنترل شود.
• برای دال‌های با ضخامت بیش از ۲۰۰ میلیمتر، اصرار بر اجرای دولایه الزامی است. چرا؟ چون گرادیان حرارتی در ضخامت زیاد، باعث تنش‌های متفاوت در دو وجه دال می‌شود.

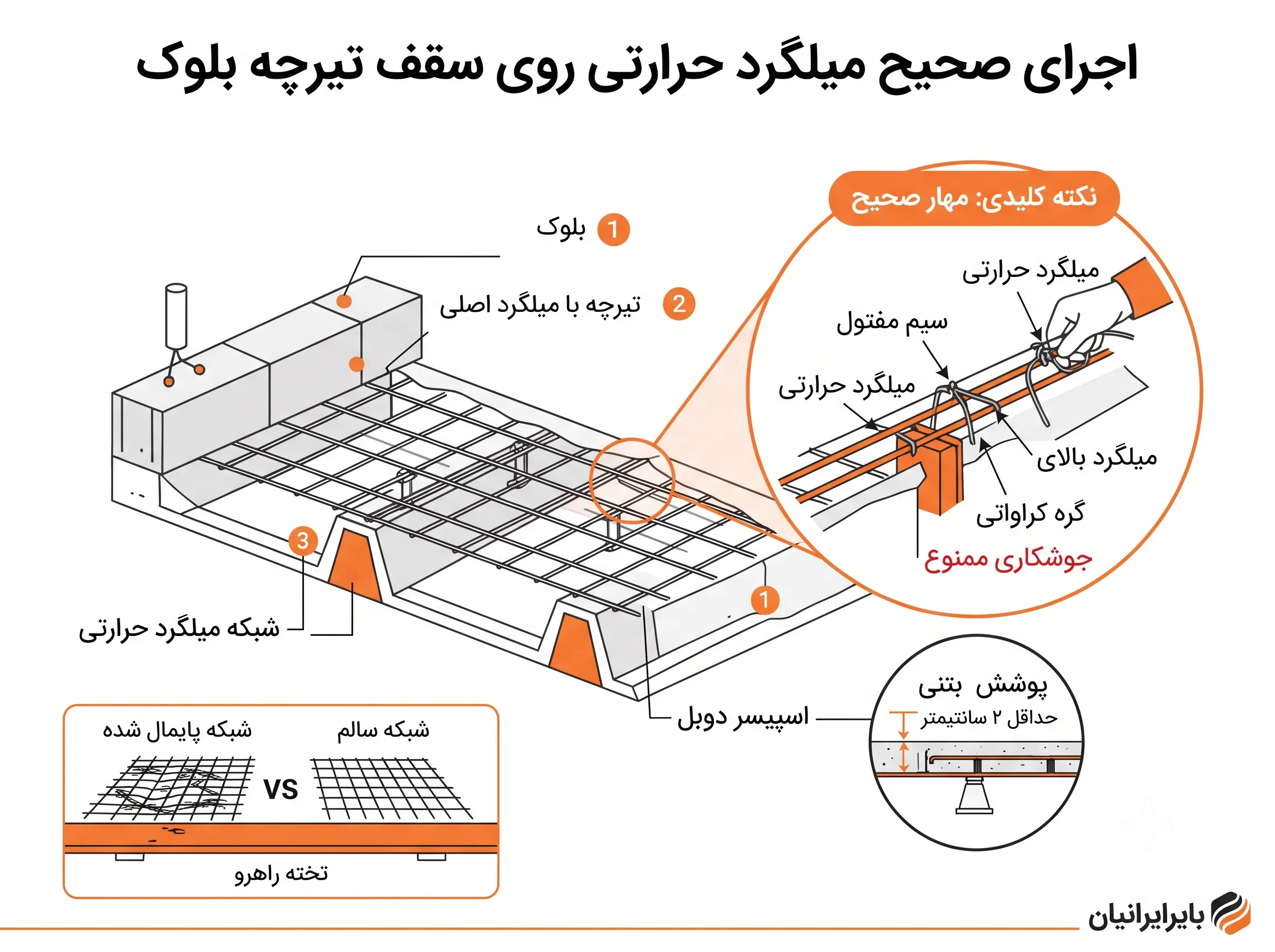

سقف تیرچه بلوک: رایج‌ترین چالش اجرایی در ایران

سقف تیرچه بلوک بستر بیشترین تخلفات اجرایی است. مشکل از جایی شروع می‌شود که میلگرد حرارتی به عنوان عضو غیرسازه‌ای تلقی می‌شود و بودجه آن اولین قربانی کاهش هزینه‌ها است. در اجرای صحیح، شبکه حرارتی باید عمود بر تیرچه‌ها بسته شود و با سیم مفتول به میلگرد بالایی تیرچه مهار گردد. اگر این مهار انجام نشود، در زمان بتن‌ریزی و ویبره، شبکه از جای خود بلند شده و به کف دال نزدیک می‌شود. آنجاست که پوشش ۲ سانتیمتری از بین می‌رود و میلگرد در ناحیه کششی ناکارآمد قرار می‌گیرد.

چالش فیزیکی عینی: تجربه راه رفتن کارگران روی شبکه میلگرد ۶ میلیمتری فاجعه است. کفش کارگران بین چشمه‌های شبکه فرو می‌رود و میلگردها را خم می‌کند. راهکار عملیاتی استفاده از تخته‌های راهرو و اسپیسرهای دوبل است. توصیه فنی بایرایرانیان به پیمانکاران، استفاده از میلگرد حرارتی با قطر ۸ میلیمتر و چشمه‌های ۲۰ سانتیمتری در سقف‌های با دهانه بلند یا ضخامت کم بتن است. این کار مقاومت شبکه در برابر پایمال شدن را چند برابر می‌کند.

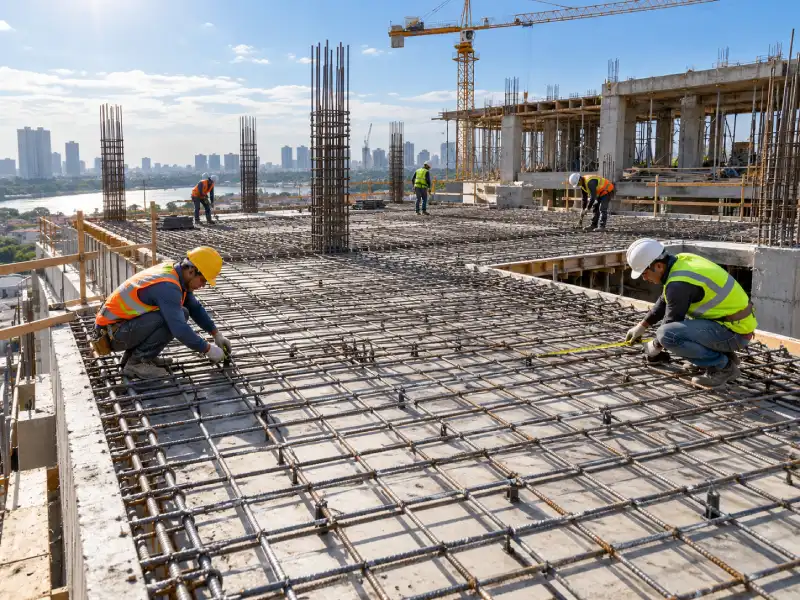

نحوه بستن میلگرد حرارتی با سیم مفتول

حتماً شما هم با آن پیمانکار کهنه‌کاری برخورد کرده‌اید که برای سرعت کار، سریع دستگاه جوش را برمی‌دارد و چند نقطه شبکه را به هم متصل می‌کند. این یک خطای استراتژیک است. فولاد میلگرد حرارتی (از نوع ساده یا نرمه) به دلیل کربن پایین، در تماس با قوس الکتریکی دچار تغییر ساختار کریستالی و تردی موضعی می‌شود. دقیقاً همان نقطه جوش، در هنگام انقباض بتن می‌شکند و شبکه یکپارچگی خود را از دست می‌دهد.

تکنیک ضربدری : سیم مفتول ۱.۵ را دور محل تقاطع دو میلگرد می‌اندازیم، دو سر را با انبر میکشیم تا صدای خفیف ساییده شدن سیم به آهن بیاید، سپس با دو چرخش سریع آن را محکم می‌کنیم. این گره باید آنقدر محکم باشد که جای سیم روی میلگرد بیفتد. گره شل، معادل عدم اتصال است.

تکنیک کراواتی : برای اتصال میلگرد حرارتی به آرماتورهای خمشی بالایی تیرچه به کار می‌رود. سیم دور میلگرد تیرچه قفل می‌شود و سپس به شکل قطری میلگرد حرارتی را شکار می‌کند. مزیت این روش آزاد گذاشتن مقداری بازی برای تنظیم نهایی شبکه قبل از بتن‌ریزی است. اما نکته منفی: شل شدن احتمالی در اثر ویبره. توصیه نهایی ما در پروژه‌های حساس، ترکیب ضربدری و کراواتی برای افزایش ضریب اطمینان است.

آیا بتن الیافی جایگزین میلگرد حرارتی می شود؟

بازار مصالح پر است از پیشنهادهای جذاب برای حذف میلگرد حرارتی. بتن الیافی پلی‌پروپیلن یا فولادی یکی از این موارد است. الیاف فقط برای ترک‌های مویین ناشی از جمع‌شدگی خمیری در ۶ ساعت اولیه عالی عمل می‌کنند. به محض اینکه بتن سخت شد و تنش‌های دمایی ناشی از تغییرات شبانه‌روزی وارد میدان شدند، الیاف دیگر توان مهار آن را ندارند. نمی‌شود روی الیاف به عنوان جایگزین کامل آرماتور افت و حرارت حساب کرد، مگر با تأییدیه کتبی مهندس سازه و انجام آنالیز حرارتی.

هشدار میدانی: در پروژه‌ای در اقلیم کویری، مشاهده کردیم که حذف میلگرد حرارتی و جایگزینی آن با نسبت بالای الیاف، هزینه تمام‌شده را کاهش داد اما در اولین تابستان، سقف دچار ترک‌های نقشه‌ای گسترده شد. هزینه ترمیم و تزریق رزین اپوکسی، ۳ برابر هزینه اولیه خرید میلگرد بود.

چگونه مصرف و پرت میلگرد حرارتی را کاهش دهیم؟

خریداران آهن و مهندسان مترور می‌دانند که مدیریت پرت مصالح یک هنر است. در اجرای شبکه حرارتی، مشکل از جایی شروع می‌شود که شاگردها میلگردهای ۱۲ متری را بدون نقشه برش می‌زنند. اضافات کوتاه زیر ۴۰ سانتیمتری به درد نمی‌خورند و به ضایعات می‌روند. این یعنی پرت ۵ تا ۸ درصدی آهن.

استراتژی بایرایرانیان برای کاهش هزینه تمام‌شده:

• خرید شاخه‌های ۱۲ متری استاندارد و دقیق: از تأمین‌کننده‌ای خرید کنید که طول شاخه واقعی و بدون تلرانس منفی باشد. تفاوت ۲ سانتیمتر تلرانس در هر شاخه، در یک پروژه بزرگ می‌تواند کل شبکه را دچار کمبود طول کند.
• طراحی نقشه برش : قبل از شروع کار، یک مهندس باید بر اساس فاصله محور به محور تیرچه‌ها و دهانه‌ها، طول بهینه برش را تعیین کند تا کمترین برش خرده باقی بماند.
• استفاده از شبکه‌های مش پیش‌ساخته: اگر سرعت پروژه بالاست، فنس‌های جوشی کارخانه‌ای (با تأیید استاندارد) خطای انسانی را کم می‌کنند و سرعت را تا ۴۰ درصد بالا می‌برند. دقت کنید که قطر سیم مش نباید کمتر از ۵.۵ میلیمتر باشد.

تمرکز تیم ما در بایرایرانیان همیشه روی کیفیت و جلوگیری از هدررفت بودجه مشتری بوده است. بارها به مشتریان توصیه کرده‌ایم که به جای خرید میلگردهای بی‌کیفیت با قیمت پایین‌تر که در خم‌کاری ترک می‌خورند و در جوش مقاومت ندارند، محصولی با آنالیز تضمینی تهیه کنند تا هزینه پنهان تعویض و افت مقاومت حذف شود.

فاصله میلگرد حرارتی در سقف چقدر باید باشد؟

فاصله میلگرد حرارتی باید براساس نوع سقف، ضخامت دال، قطر میلگرد و ضوابط نقشه سازه تعیین شود و نمی توان یک فاصله ثابت را برای تمام سقف ها در نظر گرفت. در سقف های متعارف معمولا شبکه میلگرد حرارتی با فاصله های منظم اجرا می شود تا تنش های ناشی از جمع شدگی و تغییرات دمایی بتن در سطح دال کنترل شوند.

در سقف تیرچه بلوک، فاصله میلگردهای حرارتی معمولا براساس ضوابط طراحی و ضخامت دال تعیین می شود و افزایش بیش از حد فاصله می تواند کارایی شبکه را در کنترل ترک کاهش دهد. در دال های یک طرفه نیز محدودیت فاصله باید براساس ضخامت دال و الزامات طراحی کنترل شود.

مهم تر از انتخاب یک عدد عمومی، اجرای دقیق همان فاصله ای است که در نقشه سازه مشخص شده است. تغییر فاصله میلگردها در کارگاه با هدف کاهش مصرف فولاد می تواند سطح مقطع موثر شبکه را کاهش دهد و احتمال ترک خوردگی بتن را افزایش دهد.

قطر میلگرد حرارتی چقدر باید باشد؟

قطر میلگرد حرارتی به ضخامت دال، فاصله شبکه، نوع سقف و مقدار فولاد مورد نیاز در طراحی بستگی دارد. بنابراین نمی توان یک قطر را برای تمام پروژه ها به عنوان مقدار استاندارد معرفی کرد.

در بسیاری از سقف های متعارف از میلگردهای با قطر کم برای شبکه حرارتی استفاده می شود، اما انتخاب قطر باید به گونه ای باشد که سطح مقطع فولاد مورد نیاز تامین شود و شبکه در زمان اجرا نیز پایداری مناسبی داشته باشد. استفاده از میلگرد بسیار نازک ممکن است باعث تغییر شکل شبکه هنگام رفت و آمد کارگران یا بتن ریزی شود.

افزایش قطر نیز همیشه به معنی اجرای بهتر نیست، زیرا وزن و هزینه فولاد را افزایش می دهد. بهترین انتخاب زمانی انجام می شود که قطر میلگرد و فاصله آن به صورت همزمان براساس نقشه سازه تعیین شوند. اگر قطر میلگرد تغییر کند، فاصله شبکه نیز ممکن است نیاز به اصلاح داشته باشد تا مقدار فولاد مورد نیاز حفظ شود.

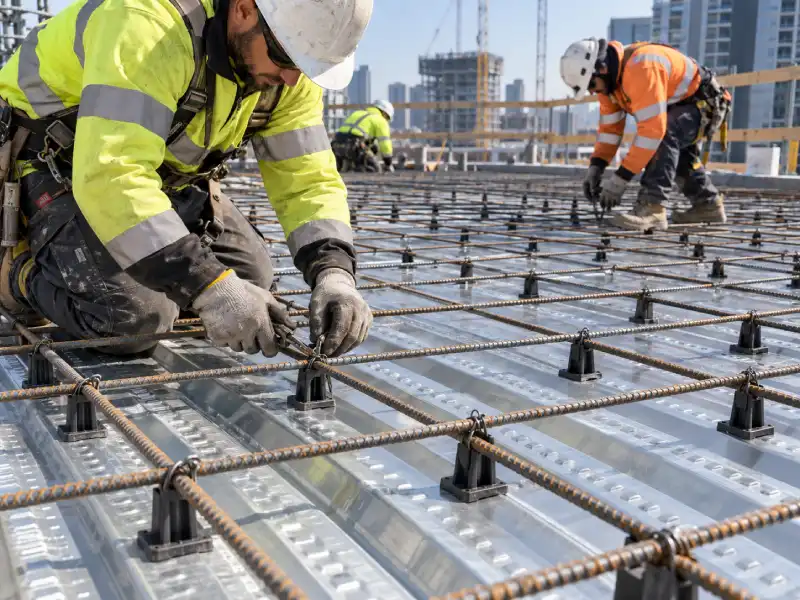

نحوه اجرای میلگرد حرارتی در سقف عرشه فولادی

اجرای میلگرد حرارتی در سقف عرشه فولادی پس از نصب و تثبیت ورق های عرشه و اجرای اجزای اتصال انجام می شود. شبکه میلگرد باید مطابق نقشه اجرایی روی سقف قرار گیرد و قبل از بتن ریزی از ثابت بودن موقعیت آن اطمینان حاصل شود.

میلگردها باید با فاصله های مشخص در دو جهت مورد نیاز قرار گیرند و محل تقاطع آنها با سیم مفتول مهار شود تا در اثر رفت و آمد کارگران، ویبره یا بتن ریزی جابجا نشوند. استفاده از اسپیسر مناسب نیز برای حفظ ارتفاع شبکه اهمیت دارد.

یکی از خطاهای رایج، قرار گرفتن شبکه مستقیما روی ورق عرشه است. در این حالت میلگرد در موقعیت مناسب برای کنترل ترک های سطحی بتن قرار نمی گیرد. همچنین نباید در زمان بتن ریزی اجازه داد کارگران مستقیما روی شبکه حرکت کنند و باعث خم شدن یا افتادگی آن شوند.

اجرای نهایی باید با نقشه سازه و نظر مهندس ناظر مطابقت داشته باشد.

محل قرارگیری میلگرد حرارتی در سقف عرشه فولادی کجاست؟

میلگرد حرارتی در سقف عرشه فولادی باید در بخش بالایی دال بتنی و در موقعیتی قرار گیرد که بتواند ترک های ناشی از جمع شدگی و تغییرات دمایی بتن را کنترل کند. قرار دادن شبکه در کف دال یا چسبیده به ورق عرشه باعث می شود عملکرد مورد انتظار آن کاهش پیدا کند.

برای حفظ موقعیت صحیح شبکه معمولا از اسپیسر استفاده می شود تا فاصله لازم میان ورق عرشه و میلگرد ایجاد شود. در عین حال باید پوشش بتنی مناسب روی میلگرد نیز تامین شود تا شبکه به سطح نهایی بتن بیش از حد نزدیک نباشد.

ارتفاع دقیق قرارگیری میلگرد به ضخامت دال و جزئیات نقشه سازه بستگی دارد. بنابراین استفاده از یک ارتفاع ثابت برای تمام سقف ها صحیح نیست.

قبل از بتن ریزی باید محل شبکه در تمام سطح سقف کنترل شود، زیرا جابجایی، افتادگی یا پایمال شدن میلگردها می تواند باعث خروج آنها از ناحیه موثر دال شود.

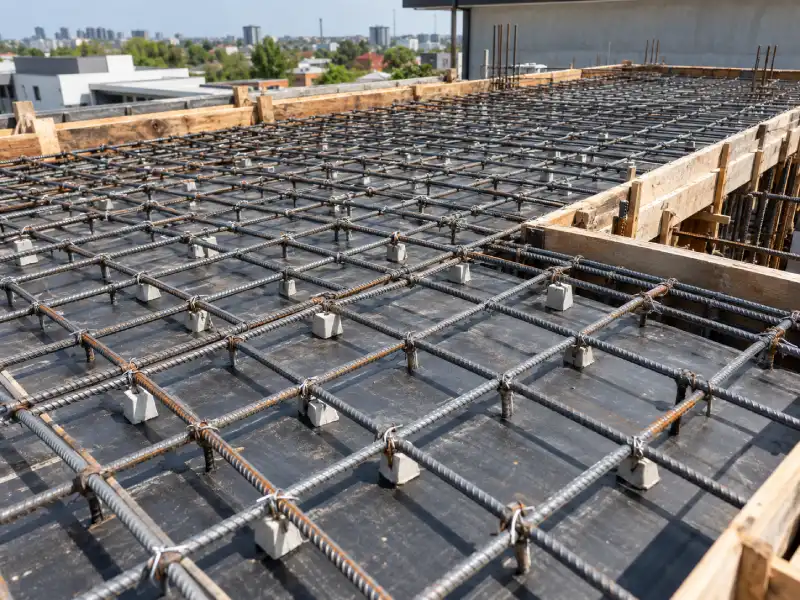

محاسبه مقدار میلگرد حرارتی در هر متر مربع

مقدار میلگرد حرارتی در هر متر مربع به قطر میلگرد و فاصله شبکه بستگی دارد. هرچه فاصله میلگردها کمتر باشد یا قطر آنها افزایش پیدا کند، وزن فولاد مصرفی در هر متر مربع بیشتر خواهد شد.

برای برآورد اولیه، ابتدا تعداد میلگردهای عبوری از یک متر عرض براساس فاصله شبکه محاسبه می شود. سپس طول کل میلگرد در دو جهت به دست می آید و با وزن واحد طول میلگرد موردنظر ضرب می شود.

برای مثال اگر فاصله شبکه در هر دو جهت ۲۰ سانتیمتر باشد، در یک برآورد ساده حدود ۵ ردیف میلگرد در هر متر و در هر جهت در نظر گرفته می شود. در نتیجه طول پایه شبکه حدود ۱۰ متر میلگرد برای هر متر مربع خواهد بود. سپس این مقدار در وزن هر متر میلگرد ضرب می شود.

در محاسبه خرید باید طول همپوشانی، پرت برش، کناره های سقف و جزئیات اجرایی نیز در نظر گرفته شوند. مقدار نهایی باید از روی نقشه آرماتوربندی پروژه استخراج شود.

جمع بندی نهایی

اجرای صحیح میلگرد حرارتی فقط به قرار دادن چند میلگرد روی سطح سقف محدود نمی شود. قطر میلگرد، فاصله شبکه، مقدار فولاد مصرفی، محل قرارگیری در ضخامت دال و نحوه مهار شبکه همگی باید مطابق نقشه سازه و شرایط واقعی پروژه انتخاب شوند. تغییر خودسرانه هر کدام از این موارد با هدف کاهش هزینه می تواند عملکرد شبکه را در کنترل ترک های ناشی از جمع شدگی و تغییرات دمایی کاهش دهد.

در سقف عرشه فولادی، ثابت ماندن موقعیت شبکه تا پایان بتن ریزی اهمیت ویژه ای دارد. استفاده از اسپیسر مناسب، بستن صحیح تقاطع ها و جلوگیری از پایمال شدن یا افتادگی میلگردها باعث می شود شبکه در ارتفاع طراحی شده باقی بماند و بتن پوشش مناسبی در اطراف آن ایجاد کند.

برای محاسبه مقدار میلگرد حرارتی نیز بهتر است به جای استفاده از یک عدد ثابت برای هر متر مربع، قطر، فاصله شبکه، طول همپوشانی و پرت اجرایی از روی نقشه پروژه استخراج شوند. در نهایت، بهترین روش اجرای شبکه حرارتی روشی است که هم الزامات طراحی را تامین کند و هم با کنترل دقیق اجرا، احتمال ترک خوردگی و دوباره کاری پس از بتن ریزی را کاهش دهد.

سوالات متداول درباره اجرای میلگرد حرارتی روی هر سقف

۱.آیا می‌توانیم میلگرد حرارتی را حذف کنیم و بتن را با ضخامت بیشتری بریزیم؟

خیر. افزایش ضخامت بتن به معنای افزایش حجم بتن در معرض انقباض است. ضخامت بیشتر بدون مهار میلگرد، تنش‌های حرارتی شدیدتری ایجاد می‌کند و احتمال ترک‌های عمیق و وسیع را بالا می‌برد.

۲.میلگرد آجدار برای حرارتی بهتر است یا ساده؟

میلگرد آجدار (A2 یا A3) به دلیل درگیری مکانیکی بهتر با بتن، طبق آیین‌نامه ضریب عملکرد بالاتری دارد. اما میلگرد ساده (A1) به دلیل انعطاف‌پذیری بالاتر و قیمت کمتر رایج‌تر است. اگر از میلگرد ساده استفاده می‌کنید، حتماً نسبت سطح مقطع را دقیق‌تر بررسی کنید.

۳.حداقل پوشش بتنی روی میلگرد حرارتی چقدر باید باشد تا از زنگ‌زدگی جلوگیری کند؟

برای اعضای داخلی ساختمان، ۲ سانتیمتر کفایت می‌کند. اما برای سقف‌های در معرض رطوبت مداوم (مانند روف گاردن یا حمام‌های روباز)، پوشش ۳ تا ۴ سانتیمتری الزامی است و بتن باید افزودنی‌های نفوذناپذیرکننده داشته باشد.

۴.در سقف‌های کامپوزیت عرشه فولادی، نقش میلگرد حرارتی چیست؟

ورق گالوانیزه عرشه فولادی فقط نقش قالب ماندگار را دارد و در برابر ترک‌های سطحی انقباضی مقاومتی ندارد. شبکه حرارتی بالای ورق برای جلوگیری از ترک‌های مویین سطح بتن ریخته شده روی عرشه الزامی است.
