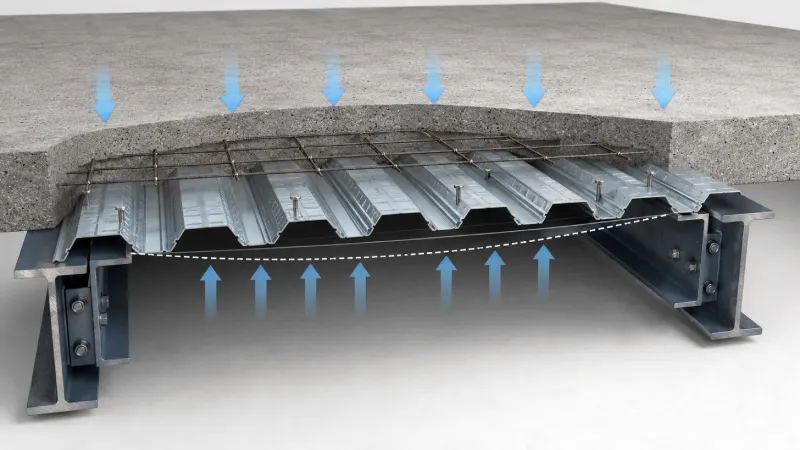

ظرفیت باربری ورق عرشه فولادی

ظرفیت باربری ورق عرشه فولادی یکی از مهم ترین مشخصاتی است که در طراحی و اجرای سقف های عرشه فولادی باید بررسی شود. ورق عرشه در مرحله اجرا وظیفه تحمل وزن خود ورق، بتن تازه، نیروهای اجرایی و بارهای موقت ساخت را بر عهده دارد و پس از گیرش بتن نیز بسته به نوع سیستم، مقطع مرکب سقف باید بارهای مرده و زنده ساختمان را تحمل کند. به همین دلیل نمی توان برای تمام ورق های عرشه فولادی یک عدد ثابت مانند چند کیلوگرم بر متر مربع به عنوان ظرفیت باربری اعلام کرد.

ضخامت ورق، ارتفاع گام، شکل پروفیل، عرض موثر، مقاومت فولاد، فاصله تیرهای فرعی، ضخامت بتن، نوع بتن، نحوه اتصال ورق، تعداد دهانه ها و بارگذاری ساختمان همگی روی تحمل بار ورق عرشه فولادی تاثیر دارند. حتی دو ورق با ضخامت یکسان اما هندسه متفاوت می توانند ظرفیت باربری متفاوتی داشته باشند.

به همین دلیل در طراحی سقف عرشه فولادی باید ظرفیت واقعی پروفیل مورد استفاده با توجه به نقشه سازه، مشخصات ورق و شرایط اجرای پروژه محاسبه شود. در ادامه عوامل موثر بر ظرفیت باربری، تفاوت مرحله اجرا و بهره برداری، نقش ضخامت ورق و دهانه و نکات مهم انتخاب ورق مناسب را بررسی می کنیم.

ظرفیت باربری ورق عرشه فولادی به چه معناست؟

ظرفیت باربری بیان می کند ورق یا سیستم سقف تا چه میزان می تواند بار وارد شده را بدون رسیدن به حالت های غیرمجاز مانند تسلیم، کمانش، خیز بیش از حد یا شکست تحمل کند. در سقف عرشه فولادی این موضوع کمی پیچیده تر از یک ورق فلزی ساده است، زیرا رفتار سقف در مرحله ساخت با رفتار آن پس از سخت شدن بتن تفاوت دارد.

در مرحله بتن ریزی، ورق فولادی معمولا به عنوان قالب ماندگار عمل می کند و باید وزن بتن تازه و بارهای اجرایی را تحمل کند. بعد از رسیدن بتن به مقاومت مورد نیاز، رفتار سقف بر اساس سیستم طراحی شده بررسی می شود و در عرشه های مرکب، عملکرد ورق و بتن در تحمل بار نهایی اهمیت پیدا می کند.

بنابراین وقتی درباره ظرفیت بار عرشه فولادی صحبت می شود ابتدا باید مشخص باشد منظور ظرفیت ورق در زمان بتن ریزی است یا ظرفیت نهایی سقف پس از سخت شدن بتن. این دو مقدار یکسان نیستند و روش کنترل آنها نیز تفاوت دارد.

چه عواملی روی ظرفیت باربری ورق عرشه فولادی تاثیر دارند؟

ظرفیت یک ورق عرشه تنها به ضخامت آن وابسته نیست. مشخصات هندسی پروفیل، خصوصیات فولاد و شرایط تکیه گاهی همزمان تعیین می کنند که ورق تحت بار چگونه رفتار کند. به همین دلیل مقایسه ورق ها صرفا بر اساس وزن یا ضخامت می تواند نتیجه اشتباهی ایجاد کند.

ضخامت ورق عرشه فولادی

با افزایش ضخامت واقعی ورق، مقاومت مقطع در برابر خمش و تغییر شکل معمولا افزایش پیدا می کند. به همین دلیل ضخامت یکی از پارامترهای مهم در تعیین ظرفیت باربری ورق عرشه فولادی است. با این حال نمی توان نتیجه گرفت که هر ورق ضخیم تری الزاما برای هر پروژه بهتر است، زیرا افزایش ضخامت وزن فولاد و هزینه سقف را نیز افزایش می دهد.

ضخامت مورد نیاز باید با توجه به دهانه، شکل پروفیل، بارهای زمان اجرا و شرایط طراحی تعیین شود. استفاده از ضخامت کمتر از مقدار مورد نیاز ممکن است باعث خیز زیاد ورق در زمان بتن ریزی یا کاهش ظرفیت سیستم شود.

ارتفاع و شکل گام ورق عرشه

هندسه پروفیل یکی از مهم ترین عوامل موثر بر ظرفیت است. ارتفاع گام، عرض بال و پایین، زاویه جان و شکل برجستگی های ورق روی مشخصات مقطع مانند ممان اینرسی و مدول مقطع تاثیر می گذارند.

به همین علت ممکن است دو ورق با ضخامت برابر اما پروفیل متفاوت، رفتار یکسانی تحت بار نداشته باشند. برای تعیین ظرفیت واقعی باید مشخصات مقطع همان ورق مورد استفاده در پروژه بررسی شود.

فاصله تیرهای فرعی یا طول دهانه ورق

یکی از مهم ترین عوامل کاهش یا افزایش تحمل بار ورق عرشه فولادی طول دهانه است. هرچه فاصله تکیه گاه ها بیشتر شود، لنگر خمشی و خیز ورق افزایش پیدا می کند و ظرفیت بار مجاز کاهش می یابد.

به همین دلیل فاصله تیرهای فرعی در طراحی سقف عرشه فولادی اهمیت زیادی دارد. اگر دهانه مورد نظر از ظرفیت بدون شمع بندی ورق بیشتر باشد، ممکن است نیاز به تغییر ضخامت ورق، انتخاب پروفیل مناسب تر، کاهش فاصله تیرها یا استفاده از شمع بندی موقت وجود داشته باشد.

مقاومت فولاد ورق عرشه

تنش تسلیم فولاد یکی دیگر از عوامل موثر بر مقاومت مقطع است. فولاد با مشخصات مکانیکی مناسب می تواند مقاومت بیشتری در برابر نیروهای ایجاد شده داشته باشد، اما مقاومت نهایی فقط با دانستن تنش تسلیم قابل تعیین نیست.

مشخصات هندسی موثر مقطع نیز باید در محاسبات در نظر گرفته شود. بنابراین برای ارزیابی دقیق، اطلاعات فنی ورق و مشخصات فولاد باید همزمان بررسی شوند.

ضخامت بتن روی ورق

ضخامت بتن یکی از پارامترهای تاثیرگذار بر رفتار نهایی سقف است. افزایش ضخامت بتن می تواند بعضی مشخصات سازه ای سیستم را تغییر دهد، اما در مرحله اجرا وزن بتن تازه وارد شده بر ورق را نیز افزایش می دهد.

به همین دلیل افزایش ضخامت بتن بدون محاسبه به معنای افزایش ساده ظرفیت سقف نیست. وزن اضافه شده در زمان بتن ریزی باید توسط ورق و تکیه گاه های آن تحمل شود و ضخامت نهایی بتن باید مطابق طراحی سازه تعیین شود.

نوع بارگذاری ساختمان

بار مورد انتظار برای یک ساختمان مسکونی با پارکینگ، انبار، ساختمان صنعتی یا فضایی که تجهیزات سنگین در آن قرار می گیرد یکسان نیست. نوع کاربری ساختمان روی بار زنده طراحی تاثیر دارد و می تواند انتخاب ورق، ضخامت بتن و فاصله تیرها را تغییر دهد.

وجود بارهای متمرکز نیز اهمیت دارد. نمی توان تنها با بررسی بار گسترده یکنواخت نتیجه گرفت که سقف برای هر نوع تجهیز یا بار نقطه ای مناسب است. بارهای متمرکز باید به صورت جداگانه توسط طراح سازه کنترل شوند.

ظرفیت باربری ورق عرشه فولادی در زمان بتن ریزی چگونه کنترل می شود؟

مرحله بتن ریزی یکی از حساس ترین مراحل اجرای سقف عرشه فولادی است. در این مرحله بتن هنوز سخت نشده و ورق عرشه به همراه تیرها و تکیه گاه های موجود باید بارهای مربوط به عملیات ساخت را تحمل کند.

وزن ورق، وزن بتن تازه و بارهای اجرایی باید در این مرحله بررسی شوند. همچنین تجمع بتن در یک نقطه می تواند بار موضعی بیشتری نسبت به حالت توزیع شده ایجاد کند. به همین دلیل روش بتن ریزی و نحوه پخش بتن روی سطح سقف نیز اهمیت دارد.

اگر طول دهانه بیشتر از مقدار مجاز پروفیل باشد، طراح ممکن است استفاده از شمع بندی موقت را تعیین کند. حذف شمع بندی تنها زمانی امکان پذیر است که ورق انتخاب شده برای دهانه و بارهای مرحله ساخت ظرفیت کافی داشته باشد.

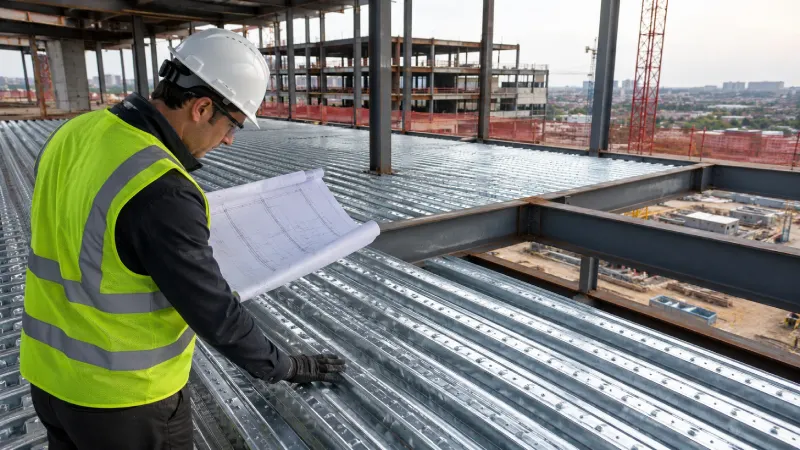

ظرفیت باربری سقف عرشه فولادی بعد از خشک شدن بتن چقدر است؟

پس از رسیدن بتن به مقاومت طراحی، شرایط سیستم نسبت به مرحله اجرا تغییر می کند. در سیستم مرکب، بتن و عرشه فولادی بر اساس مشخصات طراحی در تحمل بار سقف مشارکت دارند و کنترل هایی مانند مقاومت خمشی، برش، خیز و سایر حالت های حدی انجام می شوند.

به همین دلیل نمی توان گفت تمام سقف های عرشه فولادی مثلا مقدار مشخصی کیلوگرم بر متر مربع بار تحمل می کنند. ظرفیت نهایی باید با توجه به مشخصات همان پروژه محاسبه شود.

برای نمونه، تغییر دهانه از یک پروژه به پروژه دیگر، استفاده از پروفیل متفاوت یا تغییر ضخامت بتن می تواند باعث شود ظرفیت قابل قبول سیستم کاملا متفاوت باشد. جدول بار تولیدکننده و محاسبات مهندس سازه مبنای مناسب تری نسبت به اعداد عمومی اینترنتی هستند.

پیشنهاد خواندنی: تفاوت سقف عرشه فولادی و سقف کامپوزیت

آیا می توان ظرفیت باربری عرشه فولادی را فقط از روی ضخامت ورق تشخیص داد؟

خیر. این یکی از اشتباهات رایج هنگام مقایسه ورق های عرشه است. ضخامت عامل مهمی است اما تنها پارامتر تعیین کننده نیست. شکل گام و مشخصات هندسی ورق می توانند اثر بسیار زیادی روی سختی و مقاومت آن داشته باشند.

برای مثال دو ورق با ضخامت اسمی مشابه ممکن است ارتفاع گام، عرض موثر و هندسه متفاوتی داشته باشند. در نتیجه ممان اینرسی، مدول مقطع و در نهایت ظرفیت آنها متفاوت خواهد بود.

هنگام استعلام قیمت عرشه فولادی نیز بهتر است قیمت پایین تر به تنهایی معیار انتخاب نباشد. نوع ورق باید ابتدا از نظر الزامات فنی پروژه تایید شود و سپس هزینه گزینه های مناسب با یکدیگر مقایسه شود.

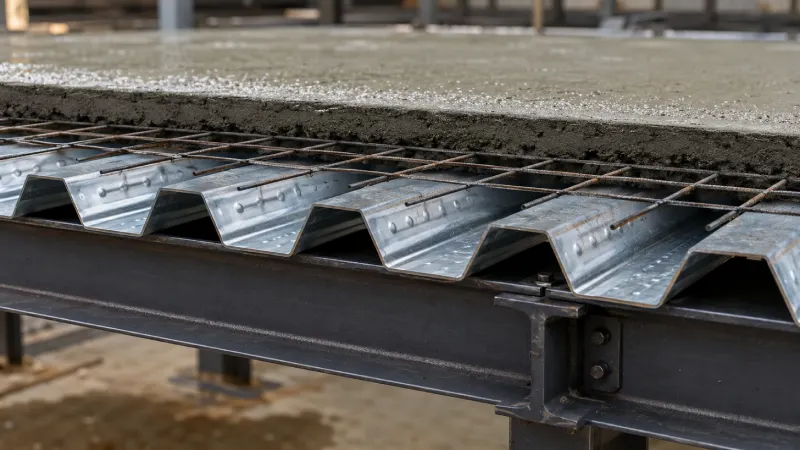

تاثیر دهانه بر ظرفیت باربری ورق عرشه فولادی چقدر است؟

دهانه یکی از موثرترین پارامترها در عملکرد ورق است. افزایش فاصله میان تکیه گاه ها باعث افزایش لنگر و تغییر شکل می شود و به همین دلیل بار مجاز ورق معمولا با افزایش دهانه کاهش پیدا می کند.

این موضوع نشان می دهد که نمی توان یک ظرفیت ثابت را برای یک ورق اعلام کرد و بدون توجه به فاصله تیرها در تمام پروژه ها از آن استفاده کرد. جدول های بار ورق های عرشه معمولا ظرفیت را برای دهانه های مختلف ارائه می کنند تا طراح بتواند شرایط واقعی پروژه را بررسی کند.

نحوه قرارگیری ورق روی یک دهانه، دو دهانه یا چند دهانه پیوسته نیز می تواند رفتار آن را تغییر دهد. بنابراین شرایط تکیه گاهی واقعی باید با وضعیت در نظر گرفته شده در جدول یا محاسبات طراحی مطابقت داشته باشد.

پیشنهاد خواندنی: تفاوت سقف عرشه فولادی و سقف وافل

نقش خیز در تعیین ظرفیت مجاز ورق عرشه فولادی چیست؟

گاهی ورق از نظر مقاومت هنوز به مرحله شکست یا تسلیم نرسیده است اما مقدار تغییر شکل آن از حد قابل قبول بیشتر می شود. به همین دلیل کنترل خیز یکی از بخش های مهم تعیین ظرفیت باربری ورق عرشه فولادی محسوب می شود.

خیز زیاد در مرحله بتن ریزی می تواند شکل سطح سقف را تغییر دهد و باعث افزایش موضعی ضخامت و مصرف بتن شود. به همین دلیل ظرفیت مجاز همیشه فقط بر اساس مقاومت نهایی تعیین نمی شود و محدودیت تغییر شکل نیز می تواند عامل کنترل کننده باشد.

ممان اینرسی موثر مقطع، طول دهانه، میزان بار و شرایط تکیه گاهی همگی روی مقدار خیز تاثیر دارند. به همین دلیل هرچه دهانه افزایش پیدا کند، اهمیت کنترل تغییر شکل نیز بیشتر می شود.

جدول باربری ورق عرشه فولادی چگونه خوانده می شود؟

تولیدکنندگان معتبر معمولا برای پروفیل های مشخص، جدول های فنی ارائه می کنند. در این جدول ها می توان اطلاعاتی مانند ضخامت ورق، دهانه، شرایط تکیه گاهی و بار مجاز را مشاهده کرد. بعضی جدول ها نیز ظرفیت مرحله ساخت یا حداکثر دهانه بدون شمع بندی را نشان می دهند.

هنگام استفاده از این جدول ها باید دقت کرد که مشخصات ورق واقعی پروژه دقیقا با پروفیل جدول مطابقت داشته باشد. استفاده از جدول یک ورق برای محصولی با هندسه یا ضخامت متفاوت می تواند نتیجه اشتباهی ایجاد کند.

همچنین باید مشخص شود عدد درج شده مربوط به روش طراحی، بار نهایی، بار مجاز، بار اضافه شده یا محدودیت خیز است. بنابراین خواندن جدول بار بدون شناخت توضیحات و فرضیات آن می تواند باعث برداشت نادرست شود.

آیا ورق ضخیم تر همیشه ظرفیت باربری بیشتری دارد؟

در یک پروفیل مشخص و با ثابت بودن سایر شرایط، افزایش ضخامت معمولا باعث افزایش مقاومت و سختی ورق می شود، اما این موضوع به معنی مناسب بودن ضخیم ترین ورق برای هر پروژه نیست.

اگر با یک ضخامت کمتر تمام کنترل های سازه ای پروژه تامین شوند، استفاده از ضخامت بیشتر ممکن است فقط وزن و هزینه فولاد را افزایش دهد. از طرف دیگر استفاده از ورق بسیار نازک با هدف کاهش هزینه می تواند مشکلاتی مانند خیز زیاد یا نیاز به شمع بندی ایجاد کند.

انتخاب اقتصادی زمانی اتفاق می افتد که ضخامت، پروفیل و فاصله تیرها به صورت یک سیستم بررسی شوند. به همین دلیل کاهش یا افزایش ضخامت بدون محاسبات مهندسی روش مناسبی برای بهینه سازی سقف نیست.

پیشنهاد خواندنی: سقف عرشه فولادی روی اسکلت بتنی

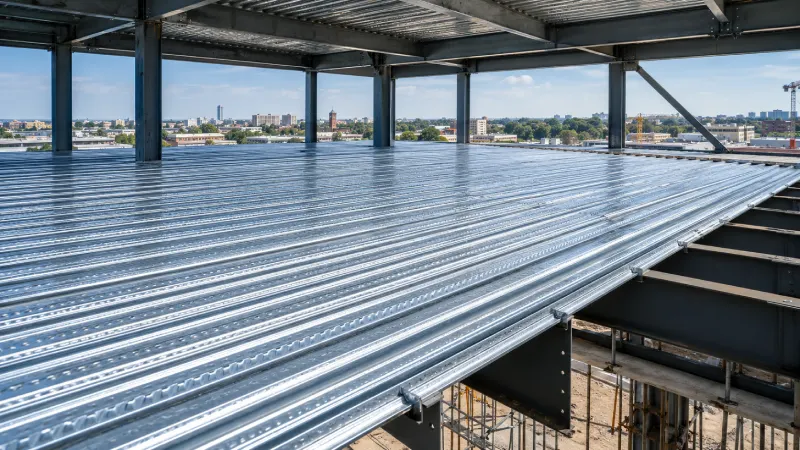

رابطه ظرفیت باربری ورق عرشه فولادی با قیمت سقف چیست؟

مشخصات مورد نیاز برای تامین تحمل بار ورق عرشه فولادی می توانند مستقیما روی هزینه پروژه تاثیر بگذارند. افزایش ضخامت ورق باعث افزایش وزن فولاد مصرفی می شود و انتخاب پروفیل، فاصله تیرهای فرعی و میزان بتن نیز روی هزینه نهایی اثر دارند.

با این حال ارزان ترین ورق الزاما اقتصادی ترین انتخاب نیست. اگر ورق انتخاب شده برای دهانه پروژه مناسب نباشد، ممکن است نیاز به شمع بندی، افزایش تعداد تیرهای فرعی یا اصلاح اجرای سقف ایجاد شود و هزینه کلی پروژه افزایش پیدا کند.

به همین دلیل هنگام بررسی قیمت باید مشخصات سازه ای محصول در کنار هزینه خرید در نظر گرفته شوند. انتخاب ورق مناسب می تواند بین ایمنی، سرعت اجرا و هزینه مصالح تعادل ایجاد کند.

چرا کیفیت اجرای عرشه فولادی روی باربری سقف تاثیر دارد؟

حتی اگر ورق و طراحی مناسب باشند، اجرای نادرست می تواند عملکرد مورد انتظار سقف را تحت تاثیر قرار دهد. قرارگیری صحیح ورق ها روی تیرها، اتصال مناسب، اجرای گل میخ ها مطابق نقشه، رعایت ضخامت بتن و کنترل عملیات بتن ریزی از موارد مهم در اجرای سیستم هستند.

اگر ورق ها به شکل نادرست نصب شوند یا جزئیات اجرایی طراحی شده رعایت نشوند، رفتار واقعی سقف ممکن است با فرضیات محاسباتی متفاوت باشد. به همین دلیل انتخاب پیمانکار عرشه فولادی دارای تجربه اجرایی و رعایت نقشه های سازه اهمیت زیادی دارد.

کنترل کیفیت ورق پیش از نصب نیز ضروری است. ضخامت، ابعاد پروفیل و کیفیت ظاهری محصول باید با مشخصات سفارش و نقشه های پروژه مطابقت داشته باشند.

چگونه ورق عرشه با ظرفیت مناسب برای پروژه انتخاب کنیم؟

برای انتخاب ورق مناسب ابتدا باید فاصله تیرهای فرعی، بارهای مرحله اجرا، ضخامت دال، نوع کاربری ساختمان و مشخصات طراحی سقف مشخص باشند. سپس پروفیل و ضخامت ورق با استفاده از محاسبات سازه ای و جدول های فنی معتبر کنترل می شوند.

در پروژه هایی با دهانه بیشتر یا بارهای خاص نباید از مشخصات پروژه مشابه بدون محاسبه استفاده کرد. حتی تغییر کوچک در دهانه یا کاربری می تواند روی نتیجه کنترل های سازه ای تاثیر بگذارد.

همچنین بهتر است پیش از سفارش ورق، مشخصات نهایی توسط مهندس محاسب تایید شود. ظرفیت باربری یک موضوع ایمنی و سازه ای است و اعداد عمومی یا تجربه یک پروژه دیگر نمی توانند جایگزین طراحی اختصاصی شوند.

جمع بندی و سخن نهایی

ظرفیت باربری ورق عرشه فولادی یک عدد ثابت برای تمام ورق ها و پروژه ها نیست. ضخامت ورق، شکل و ارتفاع گام، مقاومت فولاد، فاصله تیرهای فرعی، شرایط تکیه گاهی، ضخامت بتن و نوع بارگذاری همگی روی ظرفیت نهایی تاثیر دارند.

همچنین باید بین ظرفیت ورق در مرحله بتن ریزی و ظرفیت نهایی سقف پس از سخت شدن بتن تفاوت قائل شد. در مرحله ساخت، ورق باید بار بتن تازه و بارهای اجرایی را تحمل کند، در حالی که پس از گیرش بتن رفتار سیستم نهایی سقف مورد بررسی قرار می گیرد.

به همین دلیل برای تعیین دقیق تحمل بار ورق عرشه فولادی باید مشخصات واقعی پروفیل، جدول بار تولیدکننده و محاسبات مهندس سازه مبنا قرار گیرند. انتخاب ورق صرفا با توجه به ضخامت یا قیمت می تواند باعث افزایش هزینه یا ایجاد مشکل در مرحله اجرا شود.

سوالات متداول درباره ظرفیت باربری ورق عرشه فولادی

۱- هر متر مربع ورق عرشه فولادی چند کیلو بار تحمل می کند؟

برای این سوال یک عدد ثابت وجود ندارد. میزان بار قابل تحمل به ضخامت ورق، نوع پروفیل، طول دهانه، شرایط تکیه گاهی، مشخصات فولاد و وضعیت سقف در مرحله اجرا یا بهره برداری بستگی دارد.

۲- آیا افزایش ضخامت ورق عرشه باعث افزایش باربری می شود؟

در یک پروفیل و شرایط یکسان، افزایش ضخامت معمولا مقاومت و سختی ورق را افزایش می دهد، اما ضخامت مناسب باید بر اساس محاسبات پروژه تعیین شود و انتخاب ورق ضخیم تر همیشه اقتصادی نیست.

۳- آیا فاصله تیرهای فرعی روی ظرفیت ورق عرشه تاثیر دارد؟

بله. افزایش طول دهانه معمولا باعث افزایش لنگر و خیز و کاهش بار مجاز ورق می شود. به همین دلیل فاصله تیرها یکی از مهم ترین پارامترهای تعیین ظرفیت ورق در مرحله اجرا است.

۴- آیا می توان ظرفیت باربری عرشه فولادی را از جدول آماده مشخص کرد؟

بله، در صورتی که جدول دقیقا مربوط به همان پروفیل، ضخامت، دهانه و شرایط طراحی باشد. برای تایید نهایی سقف نیز باید محاسبات سازه ای پروژه و نظر مهندس محاسب ملاک قرار گیرد.
