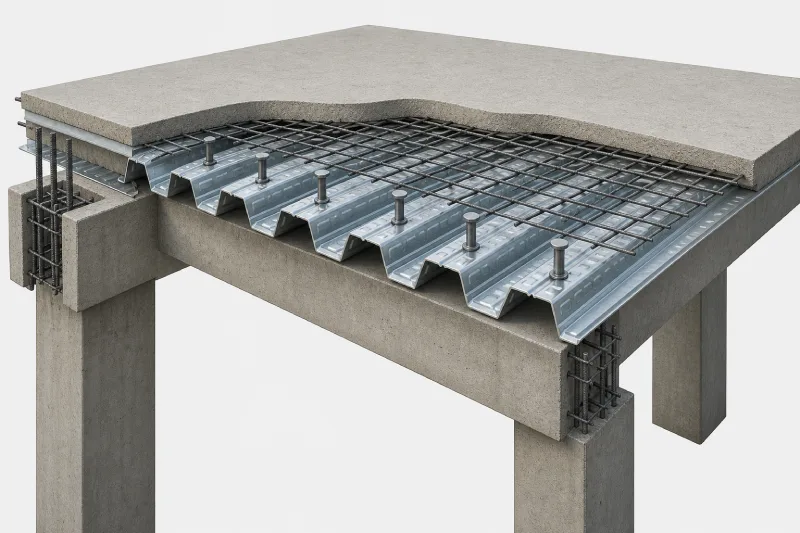

سقف عرشه فولادی روی اسکلت بتنی

در صنعت ساختمان سازی مدرن، سرعت و دقت در اجرا دو فاکتور حیاتی برای موفقیت پروژه ها محسوب می شوند. استفاده از سقف های سنتی مانند تیرچه بلوک یا دال های بتنی معمولی به دلیل فرآیندهای طولانی قالب بندی، آرماتوربندی و زمان گیر بودن گیرش بتن، دیگر پاسخگوی نیازهای سریع بازار ساخت و ساز نیست. در این میان، سقف عرشه فولادی روی اسکلت بتنی به عنوان یکی از پیشرفته ترین روش ها در اسکلت های فلزی و بتنی شناخته شده است. اگر به دنبال پاسخ این سوال هستید که سقف عرشه فولادی چیست؟ و چگونه می توان از آن در سازه های بتنی بهره برد، این مقاله تمامی نکات فنی و مهندسی لازم را برای شما بازگو می کند.

مزایای استفاده از سقف عرشه فولادی روی اسکلت بتنی

تلفیق سقف های عرشه فولادی با اسکلت های بتنی نه تنها از نظر فنی قابل توجیه است، بلکه مزایای بی شماری را برای مهندسان و پیمانکاران به همراه دارد. نخستین و برجسته ترین مزیت این سیستم، کاهش وزن مرده ساختمان است. در سیستم های سنتی، وزن سقف به دلیل ضخامت زیاد بتن و وجود بلوک های سفالی یا یونولیتی بسیار بالاست.

در سیستم عرشه فولادی، با حذف بلوک ها و کاهش ضخامت بتن مورد نیاز، وزن کل سازه به میزان قابل توجهی کاهش می یابد. این کاهش وزن در محاسبات لرزه ای ساختمان نقشی کلیدی دارد؛ چرا که نیروی زلزله مستقیماً با وزن ساختمان رابطه دارد و کاهش وزن، به معنای کاهش نیروی زلزله و در نتیجه، بهینه سازی مقاطع تیرها و ستون هاست.

دومین مزیت مهم، حذف قالب بندی زیرین است. در روش های قدیمی، برای هر طبقه نیاز به حجم عظیمی از تخته و داربست بود که علاوه بر هزینه زیاد، فضای کارگاه را نیز اشغال می کرد. ورق های گالوانیزه عرشه فولادی خود نقش قالب ماندگار را ایفا می کنند و پس از گیرش بتن، نه تنها نیاز به باز کردن ندارند، بلکه به عنوان بخشی از مقطع کششی سقف در تحمل بارهای ثقلی مشارکت می کنند.

مراحل جامع و اجرایی سقف عرشه فولادی روی اسکلت بتنی به صورت گام به گام

اجرای دقیق و مهندسی سقف های عرشه فولادی در ساختمان های با اسکلت بتنی نیازمند شناخت کامل از جزئیات فنی و رعایت استانداردهای ملی ساختمان است. این فرآیند باید توسط تیم های متخصص و با ابزارهای دقیق انجام شود تا از یکپارچگی نهایی سقف و رفتار مطلوب آن در برابر بارهای ثقلی و جانبی اطمینان حاصل گردد. در ادامه جزئیات فنی و مراحل اصلی این فرآیند را به تفصیل بررسی می کنیم.

۱- حمل، دپو و انتقال بهینه ورق ها به طبقات مختلف سازه

مرحله ابتدایی در اجرای سقف عرشه فولادی روی اسکلت بتنی، مدیریت صحیح مصالح است. ورق های گالوانیزه پس از تولید در کارخانه و فرم دهی بر اساس نقشه های شاپ دراگوینگ، باید به صورت بسته بندی شده به محل کارگاه منتقل شوند. انتخاب محل دپو در کارگاه باید به گونه ای باشد که کمترین فاصله را با سیستم های بالابر داشته باشد و از آسیب های فیزیکی مانند تاب برداشتن یا خمیدگی لبه های ورق جلوگیری شود.

در زمان انتقال به طبقات، استفاده از تجهیزات مکانیکی مانند تاور کرین یا بالابرهای مخصوص ضروری است تا ورق ها بدون ایجاد تنش یا تغییر شکل های ماندگار به محل نصب نهایی هدایت شوند. باید توجه داشت که چیدمان ورق ها در طبقات باید به گونه ای باشد که مسیر حرکت نیروهای اجرایی و ماشین آلات بتن ریزی مختل نشود و ورق ها تا زمان نصب در برابر عوامل جوی آسیب زا محافظت شوند.

۲- نصب دقیق و ایمن ورق های گالوانیزه بر روی اسکلت بتنی

پس از انتقال ورق ها، نوبت به پهن کردن و جایگذاری آن ها روی تیرهای اصلی و فرعی می رسد. ورق ها باید کاملاً بر اساس نقشه های اجرایی در جایگاه خود قرار گیرند. هم پوشانی ورق ها با یکدیگر که در اصطلاح فنی اورلپ نامیده می شود، یکی از حیاتی ترین مراحل است. عدم رعایت طول هم پوشانی استاندارد و عدم تثبیت مناسب لبه های ورق ها می تواند باعث نشت شیره بتن در زمان بتن ریزی شود که علاوه بر کاهش کیفیت بتن، هزینه های پاکسازی را نیز به پروژه تحمیل می کند.

در سازه های بتنی، اتصال ورق ها به تیرهای بتنی معمولاً از طریق استفاده از تیرچه های فولادی میانی یا پلیت های مدفون انجام می شود که باید پیش از بتن ریزی تیرها در جان یا بال آن ها جایگذاری شده باشند. استفاده از میخ های فشنگی یا جوشکاری های نقطه ای به این پلیت ها باعث می شود که ورق به عنوان یک قالب صلب و مستحکم عمل کرده و در مقابل لرزش های حین اجرا مقاومت کافی داشته باشد.

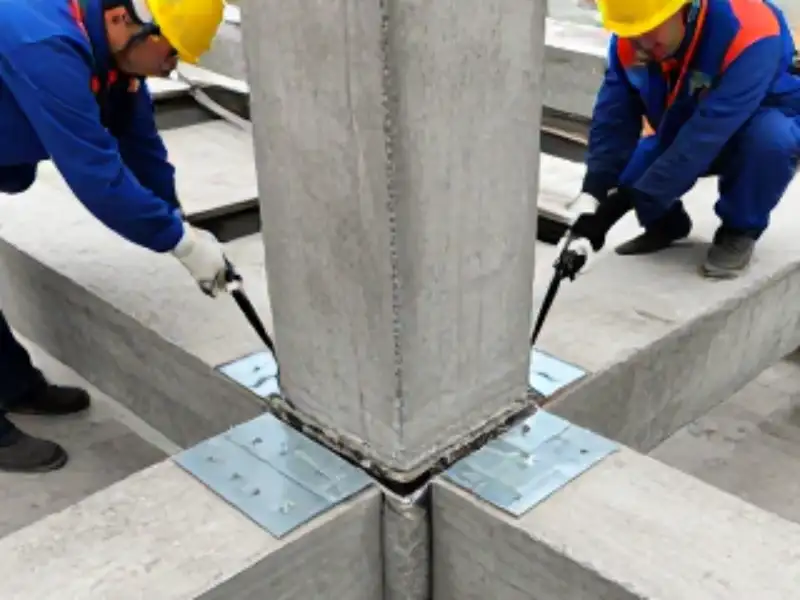

۳- نصب تخصصی برش گیرها یا گل میخ ها

گل میخ ها یا همان برش گیرها، نقطه عطف عملکرد مرکب سقف هستند. این قطعات باعث می شوند که ورق فولادی و لایه بتنی به صورت یکپارچه عمل کنند و انتقال نیروی برشی بین این دو لایه به درستی صورت پذیرد. برای اجرای این مرحله در اسکلت بتنی، باید از پیش تمهیدات لازم در آرماتوربندی تیرها اندیشیده شده باشد. گل میخ ها با استفاده از دستگاه استاد ولدینگ به تیرهای سازه ای جوش داده می شوند. دقت در تنظیم پارامترهای دستگاه جوش برای نفوذ کامل به فولاد زیرین بسیار حیاتی است.

ناظر پروژه باید پس از اجرای گل میخ ها، با انجام تست های ضربه یا خمشی، از صحت جوشکاری اطمینان حاصل کند. هرگونه ضعف در جوش گل میخ ها می تواند منجر به جداشدگی بتن از ورق در اثر بارهای لرزه ای یا ثقلی شود که این امر به شدت ظرفیت باربری نهایی سقف را کاهش می دهد.

۴- آرماتوربندی و مش بندی برای کنترل ترک های حرارتی

پس از نصب کامل ورق ها و جوشکاری برش گیرها، سطح سقف باید برای بتن ریزی آماده شود. با وجود اینکه ورق های عرشه فولادی به عنوان آرماتور کششی عمل می کنند، اما به دلیل رفتار حرارتی بتن در هنگام خشک شدن و همچنین برای توزیع مناسب بارهای متمرکز، اجرای یک شبکه میلگردی یا مش جوشی الزامی است. این آرماتورها که به آرماتورهای حرارتی مشهور هستند، نقش اصلی را در جلوگیری از ایجاد ترک های مویی در سطح بتن بازی می کنند.

فاصله قرارگیری این شبکه میلگردی از سطح ورق باید با استفاده از اسپیسرهای استاندارد تنظیم شود تا میلگردها کاملاً در داخل ضخامت بتن مدفون شوند. در محیط های خورنده یا ساختمان های خاص، ممکن است مهندس محاسب استفاده از میلگردهای تقویتی در محل های با لنگر منفی را نیز تجویز کند که اجرای دقیق این آرماتورها طبق نقشه های سازه ای، تضمین کننده عملکرد ایمن سقف در طول دوره بهره برداری خواهد بود.

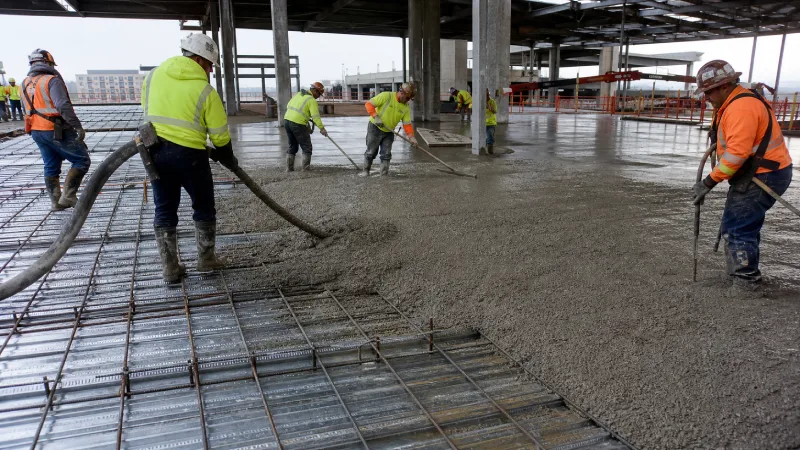

۵- بتن ریزی استاندارد و رعایت اصول ویبره کردن

مرحله نهایی، عملیات بتن ریزی است که باید با دقت فراوان انجام شود. سقف عرشه فولادی روی اسکلت بتنی به دلیل وجود کنگره ها، شرایط خاص خود را دارد. استفاده از ویبراتور برای متراکم کردن بتن و هدایت آن به داخل تمام نقاط کنگره ها، به ویژه در اطراف گل میخ ها، بسیار حیاتی است تا از ایجاد حفرات خالی و لانه زنبوری شدن بتن جلوگیری شود. عدم توجه به این موضوع باعث کاهش شدید مقاومت برشی و فشاری سقف می گردد.

همچنین سرعت بتن ریزی و نحوه پخش آن باید به گونه ای باشد که ورق های زیرین دچار تغییر شکل ناگهانی یا خیز بیش از حد نشوند. پس از اتمام بتن ریزی، تراز کردن سطح رویه و انجام عملیات پرداخت یا ماله کشی باید مطابق با استانداردهای معماری و سازه ای صورت پذیرد تا سطح نهایی برای کف سازی های بعدی آماده گردد. در نهایت، مراقبت از بتن و مرطوب نگه داشتن آن در روزهای اول، بخش لاینفک یک اجرای مهندسی و اصولی است.

چالش ها و نکات فنی در اجرای سقف عرشه فولادی روی اسکلت بتنی

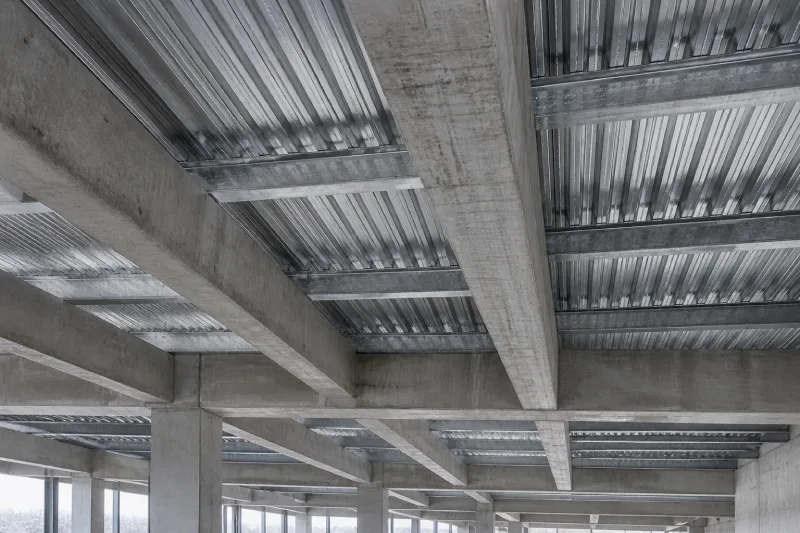

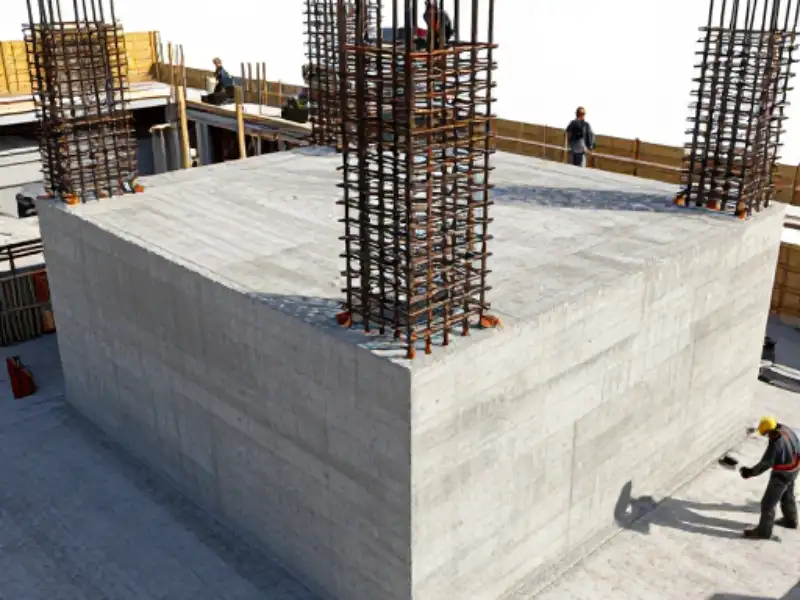

هرچند اجرای سقف عرشه فولادی مزایای زیادی دارد، اما در اسکلت بتنی با چالش های خاصی روبروست. مهم ترین تفاوت اسکلت بتنی با فلزی، نحوه اتصال ورق هاست. در اسکلت فلزی، جوشکاری مستقیم ورق به تیر فولادی به راحتی انجام می شود، اما در اسکلت بتنی، باید تیرها به گونه ای طراحی شوند که امکان اتصال ایمن ورق ها فراهم باشد. معمولاً در تیرهای بتنی از پلیت های مدفون (Embed) یا تمهیدات دیگر برای این اتصال استفاده می شود.

لرزش سقف یکی دیگر از نکات فنی مهم است. در دهانه های بزرگ، اگر ضخامت بتن محاسبه شده توسط مهندس محاسب به درستی اجرا نشود، ممکن است ارتعاشات ناشی از تردد افراد باعث ایجاد حس ناامنی یا نارضایتی ساکنین شود. بنابراین کنترل خیز و ارتعاش در طراحی بسیار حیاتی است.

تحلیل اقتصادی و قیمت گذاری

تخمین قیمت عرشه فولادی همواره یکی از دغدغه های اصلی کارفرمایان است. قیمت نهایی این سقف تحت تاثیر چند عامل کلیدی قرار دارد: قیمت ورق گالوانیزه، هزینه گل میخ ها، دستمزد اجرای استاد ولدینگ و هزینه بتن ریزی. ورق های گالوانیزه با ضخامت های مختلف (معمولاً ۰.۸ تا ۱.۲ میلی متر) به بازار عرضه می شوند و بدیهی است که با افزایش ضخامت، قیمت افزایش می یابد.

سودآوری این روش در درازمدت خود را نشان می دهد. کاهش زمان اجرای پروژه (گاهی تا چند هفته زودتر از روش سنتی) باعث می شود که خواب سرمایه کاهش یابد و پروژه زودتر به مرحله بهره برداری برسد. این صرفه جویی در زمان، ارزش افزوده ای است که قیمت بالای مصالح اولیه را پوشش می دهد.

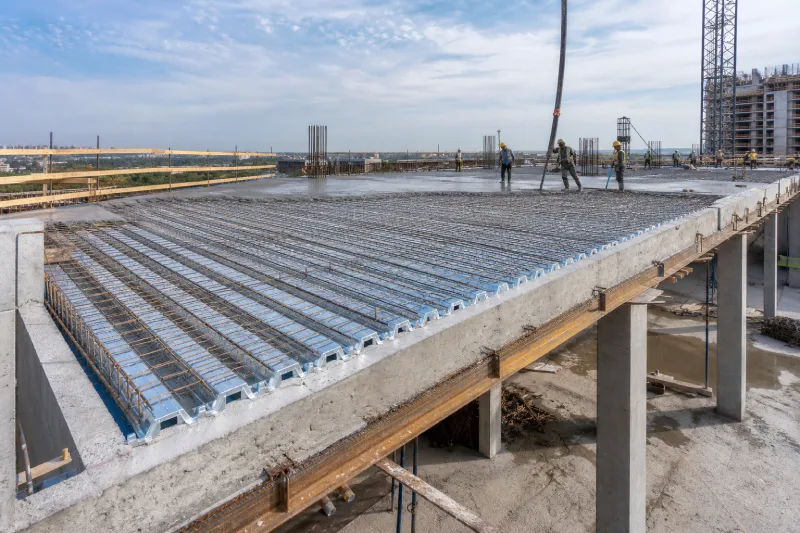

جدول مقایسه فنی سیستم عرشه فولادی با سایر سقف ها

در جدول زیر مقایسه دقیقی بین سیستم عرشه فولادی و روش های سنتی رایج در صنعت ساختمان ایران انجام شده است تا بتوانید تصمیم آگاهانه تری برای پروژه خود بگیرید.

نکات کلیدی برای طراحی و ایمنی

در هنگام طراحی سقف عرشه فولادی روی اسکلت بتنی، مهندس محاسب باید به مسئله عملکرد دیافراگم صلب توجه ویژه ای داشته باشد. سقف باید بتواند نیروهای جانبی زلزله را به سیستم باربر جانبی (دیوارهای برشی یا قاب های خمشی) منتقل کند. از این رو، اتصال ورق به تیرها و همچنین میزان بتن رویه باید به گونه ای باشد که یکپارچگی سقف تضمین شود.

علاوه بر این، رعایت مباحث مقررات ملی ساختمان در مورد آتش سوزی الزامی است. ورق های فولادی در برابر حرارت بسیار آسیب پذیر هستند و در صورت وقوع آتش سوزی ممکن است مقاومت خود را از دست بدهند. به همین دلیل، استفاده از پوشش های ضد حریق (مانند رنگ های منبسط شونده یا پوشش های معدنی) در زیر سقف عرشه فولادی در ساختمان های بلند مرتبه یک الزام قانونی است.

بازرسی و کنترل کیفیت در اجرا

کنترل کیفیت باید در تمام مراحل انجام شود. پیش از بتن ریزی، باید موارد زیر توسط ناظر پروژه بررسی شود:

• اطمینان از نظافت سطح ورق ها از هرگونه چربی و روغن (روغن زدگی مانع از چسبندگی بتن به ورق می شود).
• بررسی جوش گل میخ ها (تست خمشی گل میخ ها برای اطمینان از نفوذ جوش).
• اطمینان از قرارگیری میلگردهای حرارتی در موقعیت صحیح.
• کنترل ضخامت بتن رویه در تمام نقاط سقف.

جمع بندی و سخن نهایی

اجرای سقف عرشه فولادی روی اسکلت بتنی، راهکاری هوشمندانه برای ارتقای سرعت، کاهش هزینه های اجرایی و بهبود عملکرد لرزه ای ساختمان های مدرن است. این سیستم نه تنها با حذف قالب بندی های پرهزینه و زمان گیر، چرخه ساخت پروژه را تسریع می بخشد، بلکه با کاهش وزن مرده سقف، بار وارده بر ستون ها و پی ساختمان را به صورت چشمگیری تعدیل می کند.

با این حال، دستیابی به مزایای کامل این تکنولوژی در گرو رعایت دقیق و بی چون و چرای اصول مهندسی است. از انتخاب ورق های گالوانیزه با ضخامت و کیفیت استاندارد گرفته تا اجرای صحیح اتصالات برشی و جوشکاری دقیق گل میخ ها، همگی حلقاتی از یک زنجیره هستند که کیفیت نهایی سقف را تعیین می کنند.

نکته ای که باید همواره مد نظر کارفرمایان و مجریان قرار گیرد، اهمیت نقش مهندس ناظر و تیم های تخصصی در تمامی مراحل اجراست. خطاهایی مانند هم پوشانی نامناسب ورق ها، اجرای ناقص جوشکاری گل میخ ها و عدم ویبره اصولی بتن، می تواند یکپارچگی سقف را به عنوان یک دال مرکب دچار اختلال کرده و در بلندمدت منجر به مشکلاتی نظیر لرزش سقف، ترک خوردگی و کاهش ظرفیت باربری شود.

در نهایت، تلفیق صحیح این تکنولوژی با محاسبات دقیق سازه ای و استفاده از نیروهای اجرایی ماهر، سرمایه گذاری شما را نه تنها در زمان اجرا، بلکه در طول عمر مفید ساختمان تضمین خواهد کرد. سقف عرشه فولادی با رعایت استانداردهای فنی، ایمن ترین و اقتصادی ترین گزینه برای سازه های اسکلت بتنی در دنیای پیشرفته امروز است.

سوالات متداول درباره سقف عرشه فولادی روی اسکلت بتنی

۱- آیا می توان سقف عرشه فولادی را روی هر نوع اسکلت بتنی اجرا کرد؟

بله، این سقف روی انواع اسکلت های بتنی قابل اجرا است اما نیاز به طراحی دقیق اتصالات و هماهنگی با تیرهای بتنی دارد. در اسکلت های بتنی پیش ساخته یا درجا، باید تمهیدات لازم برای مهار ورق ها در مرحله طراحی سازه دیده شود.

۲- چرا سرعت اجرای عرشه فولادی بالاتر است؟

به دلیل حذف عملیات زمان بر قالب بندی سنتی، کاهش حجم آرماتوربندی دستی و امکان بتن ریزی همزمان در چندین طبقه، سرعت اجرای سقف عرشه فولادی تا چند برابر بیشتر از روش های سنتی است.

۳- آیا ورق های عرشه فولادی پس از بتن ریزی باید جدا شوند؟

خیر، ورق های گالوانیزه در این سیستم به عنوان قالب ماندگار در جای خود باقی می مانند. علاوه بر نقش قالب، این ورق ها در ترکیب با بتن، مقطع مرکب ایجاد کرده و در تحمل بارهای کششی سقف مشارکت فعال دارند.
