تفاوت سقف عرشه فولادی و سقف کامپوزیت

تفاوت سقف عرشه فولادی و سقف کامپوزیت بیشتر به نوع قالب بندی، روش اجرا، سرعت ساخت، وزن سقف و هزینه نهایی پروژه مربوط می شود. هر دو سیستم از ترکیب فولاد و بتن برای تحمل بار استفاده می کنند، اما در سقف عرشه فولادی، ورق گالوانیزه موج دار علاوه بر قالب دائمی، بخشی از عملکرد سازه ای سقف را بر عهده دارد. در مقابل، سقف کامپوزیت سنتی معمولا با تیرهای فولادی، برش گیر، شبکه میلگرد، قالب موقت و بتن اجرا می شود.

تفاوت اصلی سقف عرشه فولادی و سقف کامپوزیت در روش اجرای قالب، سرعت ساخت و نحوه مشارکت فولاد در عملکرد سقف است. در سقف عرشه فولادی، ورق گالوانیزه علاوه بر قالب بتن، پس از گیرش بتن می‌تواند بخشی از سیستم مقاوم سقف باشد. اما در سقف کامپوزیت سنتی، قالب موقت جداگانه اجرا شده و مقاومت نهایی بیشتر توسط تیر فولادی، بتن و آرماتورهای طراحی شده تامین می‌شود.

انتخاب میان این دو سیستم نباید فقط براساس قیمت اولیه مصالح انجام شود. نوع سازه، دهانه تیرها، سرعت مورد انتظار، محدودیت های اجرایی و محاسبات مهندس طراح از عواملی هستند که مشخص می کنند کدام سقف برای یک پروژه مناسب تر است. در ادامه، مقایسه سقف عرشه فولادی و سقف کامپوزیت را از نظر ساختار، نحوه اجرا، وزن، هزینه و کاربرد بررسی می کنیم.

سقف عرشه فولادی چیست و چگونه اجرا می شود؟

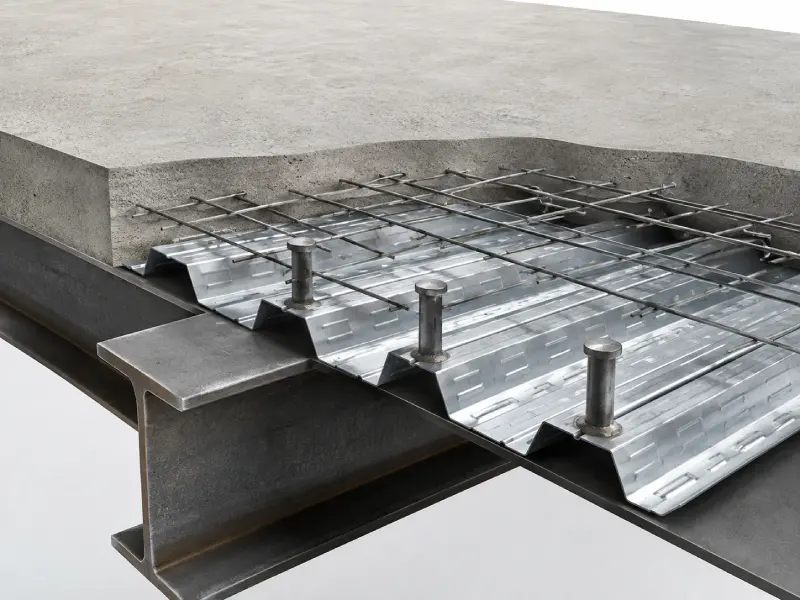

سقف عرشه فولادی سیستمی متشکل از ورق فولادی گالوانیزه ذوزنقه ای، گل میخ یا برش گیر، بتن و آرماتور حرارتی است. ورق گالوانیزه روی تیرهای سازه قرار می گیرد و در زمان بتن ریزی نقش قالب دائمی را ایفا می کند. در نتیجه، پس از پایان اجرا نیازی به باز کردن قالب زیر سقف وجود ندارد.

برجستگی های روی ورق عرشه باعث درگیری بهتر میان ورق و بتن می شوند. در طراحی صحیح، ورق فولادی بعد از گیرش بتن می تواند به عنوان بخشی از آرماتور کششی سقف عمل کند. گل میخ ها نیز ارتباط میان تیر فولادی و دال بتنی را برقرار می کنند تا اجزای سقف عملکرد یکپارچه تری داشته باشند.

اجرای این سیستم به تجهیزات، مصالح استاندارد و نیروی متخصص نیاز دارد. برای آشنایی با مراحل اجرا و دریافت خدمات تخصصی می توانید صفحه پیمانکار سقف عرشه فولادی را مشاهده کنید.

سقف کامپوزیت سنتی چیست و چه اجزایی دارد؟

سقف کامپوزیت سنتی از تیرهای فولادی، برش گیر، شبکه میلگرد و دال بتنی تشکیل می شود. در این روش معمولا برای نگهداری بتن تازه از قالب موقت استفاده می شود. این قالب می تواند از تخته، ورق فلزی یا تجهیزات قالب بندی دیگر ساخته شود و پس از رسیدن بتن به مقاومت لازم باز شود.

در این سقف، برش گیرها نیروی برشی را میان تیر فولادی و بتن منتقل می کنند. به این ترتیب، تیر و دال بتنی پس از سخت شدن بتن به صورت مشترک در برابر بارها مقاومت می کنند. طراحی تعداد برش گیرها، ضخامت دال، مقدار میلگرد و ابعاد تیرها باید براساس نقشه های محاسباتی انجام شود.

اصطلاح سقف کامپوزیت گاهی به صورت کلی برای تمام سیستم هایی استفاده می شود که بتن و فولاد در آنها عملکرد مشترک دارند. از این نظر، عرشه فولادی نیز نوعی سیستم مرکب است. با این حال، در بازار ساختمان ایران منظور از سقف کامپوزیت معمولا همان روش سنتی دارای قالب موقت است.

جدول مقایسه سقف عرشه فولادی با سقف کامپوزیت سنتی

تفاوت اجرای سقف عرشه فولادی و سقف کامپوزیت

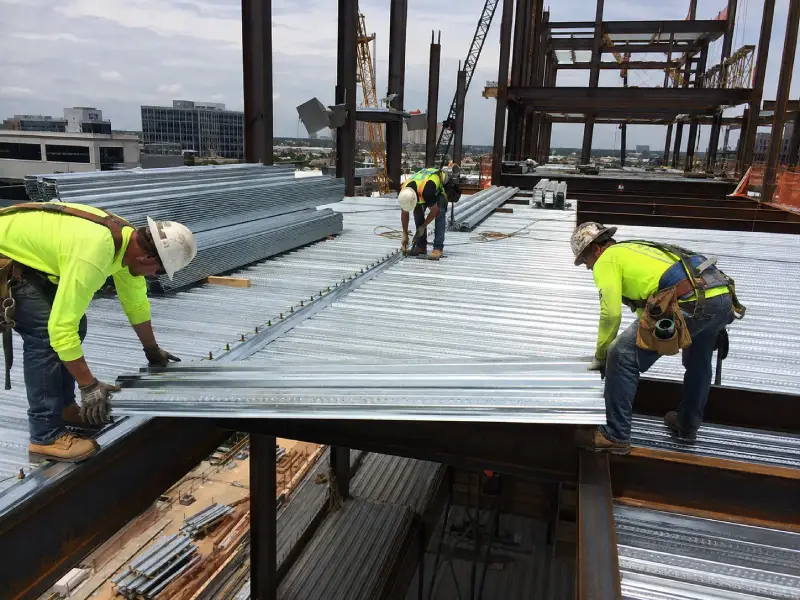

در اجرای سقف عرشه فولادی ابتدا ورق‌ های گالوانیزه روی تیرهای سازه قرار گرفته و تثبیت می‌ شوند. سپس گل میخ‌ها نصب شده، آرماتورهای مورد نیاز اجرا و بتن ریزی انجام می‌ شود. مهم‌ ترین ویژگی این روش حذف قالب بندی سنتی و کاهش تعداد مراحل اجرایی است.

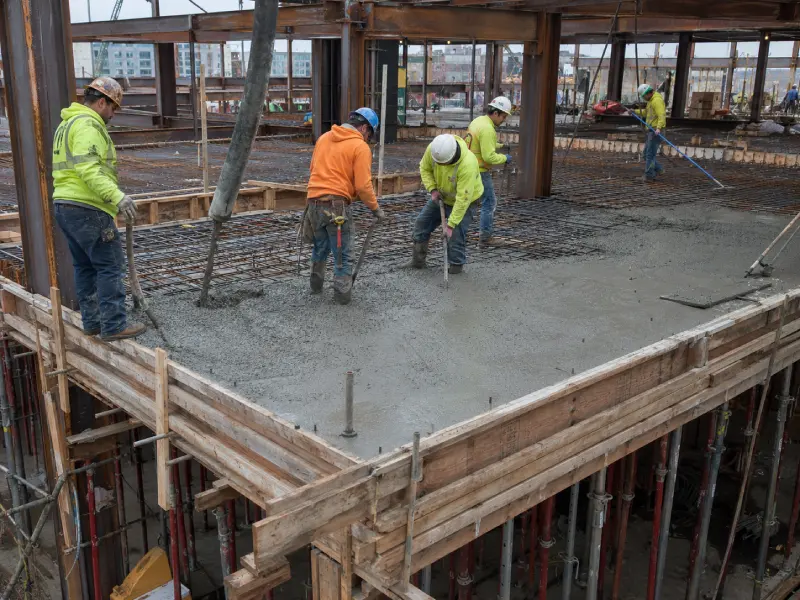

در سقف کامپوزیت سنتی ابتدا قالب بندی انجام می‌ شود، سپس میلگردگذاری، نصب برشگیرها و بتن ریزی صورت می‌ گیرد. پس از رسیدن بتن به مقاومت لازم، قالب‌ ها باز می‌ شوند.

به همین دلیل، تفاوت اصلی در روند اجرا، تعداد مراحل کارگاهی و مدت زمان آماده شدن سقف برای ادامه عملیات ساختمانی است.

تفاوت سقف عرشه فولادی و سقف کامپوزیت از نظر قالب بندی

مهم ترین فرق سقف عرشه فولادی و کامپوزیت در نوع قالب آنها دیده می شود. ورق گالوانیزه در عرشه فولادی هم زمان سطح کار، قالب بتن و در شرایط طراحی شده بخشی از عضو مقاوم سقف است. این ورق پس از بتن ریزی در محل باقی می ماند و نیازی به جمع آوری ندارد.

در اجرای کامپوزیت سنتی معمولا باید ابتدا قالب زیر سقف نصب شود. پس از آرماتوربندی و بتن ریزی نیز باید تا رسیدن بتن به مقاومت مورد نیاز صبر کرد و سپس قالب ها را باز کرد. این فرایند زمان و نیروی انسانی بیشتری می خواهد و امکان شروع عملیات طبقات بعدی را محدود می کند.

کدام سقف سرعت اجرای بیشتری دارد؟

در پروژه هایی که زمان ساخت اهمیت زیادی دارد، عرشه فولادی معمولا انتخاب سریع تری است. ورق ها می توانند قبل از انتقال به پروژه براساس نقشه برش داده شوند و پس از رسیدن به کارگاه، روی تیرها قرار بگیرند. امکان چیدمان هم زمان چند طبقه نیز برنامه بتن ریزی را سریع تر می کند.

در سقف کامپوزیت سنتی، نصب قالب، اجرای شبکه میلگرد، کنترل قالب ها و باز کردن آنها به زمان بیشتری نیاز دارد. البته سرعت واقعی هر سیستم به متراژ پروژه، دسترسی تجهیزات، تجربه گروه اجرایی، شرایط آب و هوایی و نظم تامین مصالح نیز وابسته است.

تفاوت مصرف میلگرد در عرشه فولادی و کامپوزیت

در عرشه فولادی، ورق گالوانیزه می تواند در جهت دهانه به عنوان بخشی از فولاد کششی عمل کند. با این حال، استفاده از آرماتور حرارتی و میلگردهای تقویتی در محل های مشخص همچنان ضروری است. مقدار این میلگردها باید مطابق نقشه سازه باشد و حذف خودسرانه آنها مجاز نیست.

سقف کامپوزیت سنتی معمولا به شبکه میلگرد بیشتری نیاز دارد، زیرا قالب موقت نقشی در مقاومت نهایی سقف ندارد. با این حال، مقدار مصرف فولاد در هر دو روش به طراحی پروژه بستگی دارد و مقایسه صرفا براساس وزن میلگرد نمی تواند معیار کاملی برای انتخاب باشد.

مقایسه هزینه سقف عرشه فولادی و سقف کامپوزیت

برای محاسبه هزینه باید قیمت مصالح، دستمزد اجرا، حمل، تجهیزات، مدت پروژه و هزینه قالب بندی با یکدیگر بررسی شوند. قیمت اولیه ورق گالوانیزه ممکن است باعث شود هزینه مصالح عرشه فولادی بالا به نظر برسد، اما حذف بخش زیادی از قالب بندی و افزایش سرعت اجرا می تواند بخشی از این هزینه را جبران کند.

در سقف کامپوزیت سنتی هزینه قالب، اجاره تجهیزات، نیروی انسانی و زمان باز کردن قالب ها نیز وجود دارد. بنابراین، ارزان تر بودن یک روش باید براساس هزینه تمام شده پروژه مشخص شود، نه فقط قیمت ورق یا میلگرد. برای بررسی عوامل موثر بر هزینه می توانید صفحه قیمت عرشه فولادی را مطالعه کنید.

کدام سقف ایمنی اجرایی بیشتری دارد؟

ورق های نصب شده در سیستم عرشه فولادی یک سطح کاری پیوسته ایجاد می کنند و می توانند رفت و آمد نیروهای اجرایی را منظم تر کنند. با این حال، ایمنی این روش به مهار صحیح ورق ها، نصب گل میخ، استفاده از تجهیزات حفاظت فردی و رعایت مقررات کار در ارتفاع وابسته است.

در سقف کامپوزیت سنتی، کیفیت قالب بندی و شمع بندی اهمیت زیادی دارد. هرگونه ضعف در اتصالات قالب یا تکیه گاه های موقت می تواند هنگام بتن ریزی خطر ایجاد کند. هیچ یک از این دو روش بدون طراحی، نظارت و اجرای اصولی ایمن محسوب نمی شوند.

آیا عرشه فولادی از سقف کامپوزیت مقاوم تر است؟

مقاومت سقف فقط با نام سیستم تعیین نمی شود. یک سقف کامپوزیت سنتی که به درستی طراحی و اجرا شده باشد می تواند عملکرد بسیار مناسبی داشته باشد. در مقابل، استفاده از ورق نامناسب، گل میخ بی کیفیت، بتن ضعیف یا اجرای غیراصولی می تواند عملکرد عرشه فولادی را کاهش دهد.

مقاومت نهایی هر سقف به عواملی مانند طول دهانه، ضخامت دال، مشخصات فولاد، مقاومت بتن، تعداد برش گیرها، بارهای وارده و کیفیت اجرا بستگی دارد. به همین دلیل، تصمیم نهایی باید توسط مهندس محاسب و براساس ضوابط فنی پروژه گرفته شود.

عرشه فولادی برای چه پروژه هایی مناسب تر است؟

سقف عرشه فولادی معمولا برای ساختمان های اسکلت فلزی چند طبقه، پروژه های دارای برنامه زمانی فشرده، ساختمان های اداری، تجاری، پارکینگ ها و سازه هایی که کاهش عملیات قالب بندی در آنها اهمیت دارد مناسب است. امکان اجرای سریع طبقات یکی از مزیت های اصلی این سیستم در پروژه های بزرگ محسوب می شود.

اگر پروژه کوچک باشد، دسترسی به مجری متخصص وجود نداشته باشد یا تهیه ورق و گل میخ استاندارد دشوار باشد، مزیت اقتصادی این روش ممکن است کاهش پیدا کند. شرایط پروژه باید پیش از خرید مصالح و شروع اجرا به صورت کامل ارزیابی شود.

سقف کامپوزیت سنتی برای چه ساختمان هایی مناسب است؟

سقف مرکب سنتی می تواند در پروژه هایی که گروه اجرایی با این روش تجربه بیشتری دارد یا محدودیت تامین ورق عرشه وجود دارد مورد استفاده قرار گیرد. این سیستم سابقه اجرایی طولانی دارد و در صورت طراحی و اجرای صحیح، عملکرد قابل قبولی ارائه می دهد.

در پروژه هایی که سرعت ساخت اولویت اصلی نیست یا امکان استفاده مجدد از قالب ها وجود دارد، اجرای کامپوزیت سنتی ممکن است توجیه پذیر باشد. با این حال، هزینه نیروی انسانی، قالب بندی و مدت اجرای هر طبقه باید پیش از انتخاب محاسبه شود.

مزایا و معایب سقف عرشه فولادی نسبت به کامپوزیت

مزایای سقف عرشه فولادی: مهم‌ ترین مزیت سقف عرشه فولادی سرعت اجرای بالا و کاهش عملیات قالب بندی است. این سیستم برای پروژه‌ هایی که زمان ساخت اهمیت دارد، امکان اجرای سریع‌ تر طبقات را فراهم می‌ کند. همچنین ورق عرشه فولادی به عنوان سطح کار در زمان اجرا عمل کرده و نیاز به بسیاری از عملیات سنتی سقف را کاهش می‌ دهد.

معایب سقف عرشه فولادی: اجرای صحیح سقف عرشه فولادی نیازمند تجهیزات مناسب، ورق استاندارد، گل میخ با کیفیت و نیروی متخصص است. در صورت استفاده از مصالح نامناسب یا اجرای غیر اصولی، عملکرد نهایی سقف می‌ تواند کاهش پیدا کند.

مزایای سقف کامپوزیت: سقف کامپوزیت سنتی یک روش شناخته شده در صنعت ساختمان است و بسیاری از پیمانکاران تجربه اجرای آن را دارند. در پروژه‌ هایی که شرایط اجرایی مناسب باشد، می‌ تواند عملکرد سازه‌ ای قابل قبولی ارائه دهد.

معایب سقف کامپوزیت: نیاز به قالب بندی، زمان بیشتر اجرا و وابستگی بیشتر به نیروی انسانی از محدودیت‌ های این سیستم محسوب می‌ شود.

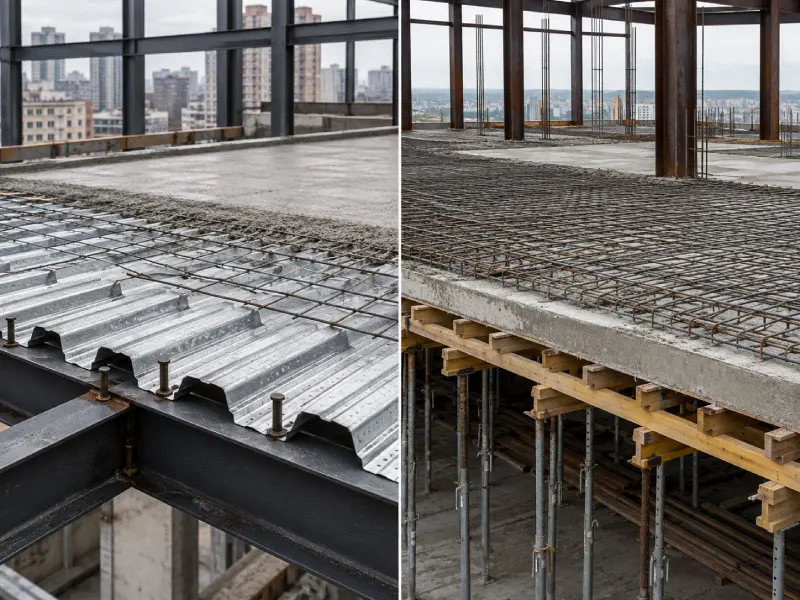

برای انتخاب بین سقف عرشه فولادی و کامپوزیت چه مواردی را بررسی کنیم؟

نوع و ابعاد سازه

تعداد طبقات، طول دهانه ها، فاصله تیرهای فرعی و نوع اسکلت باید بررسی شوند. ممکن است یک سیستم برای ساختمان چند طبقه مناسب باشد اما برای پروژه ای با دهانه یا کاربری متفاوت صرفه اقتصادی نداشته باشد.

سرعت مورد انتظار پروژه

اگر کوتاه شدن زمان اجرای سقف و شروع سریع عملیات طبقات بعدی اهمیت دارد، عرشه فولادی معمولا گزینه مناسب تری است. این مزیت در پروژه های بزرگ تاثیر بیشتری بر برنامه ساخت دارد.

دسترسی به مصالح استاندارد

ضخامت ورق، کیفیت پوشش گالوانیزه، شکل هندسی عرشه و مشخصات گل میخ باید با نقشه و استانداردهای پروژه تطابق داشته باشند. استفاده از مصالح ارزان اما نامناسب می تواند ایمنی و دوام سقف را تحت تاثیر قرار دهد.

تجربه پیمانکار اجرایی

کیفیت جوشکاری گل میخ، چیدمان ورق ها، اجرای آرماتورها و بتن ریزی نقش مستقیمی در عملکرد سقف دارد. انتخاب مجری فقط براساس پایین ترین قیمت پیشنهادی می تواند هزینه اصلاحات و دوباره کاری را افزایش دهد.

نتیجه گیری درباره تفاوت سقف عرشه فولادی و کامپوزیت

تفاوت سقف عرشه فولادی و سقف کامپوزیت را می توان در نوع قالب، سرعت اجرا، میزان عملیات کارگاهی، وزن و شیوه مصرف مصالح خلاصه کرد. عرشه فولادی با استفاده از ورق گالوانیزه دائمی، سرعت اجرا را افزایش می دهد و نیاز به قالب بندی سنتی را کاهش می دهد. سقف کامپوزیت سنتی نیز یک روش شناخته شده است، اما معمولا به قالب موقت، نیروی اجرایی و زمان بیشتری نیاز دارد.

انتخاب نهایی باید پس از بررسی نقشه سازه، قیمت روز مصالح، هزینه اجرا و شرایط کارگاه انجام شود. در پروژه های چند طبقه با اسکلت فلزی و برنامه زمانی محدود، عرشه فولادی اغلب مزیت بیشتری دارد. با این حال، تایید مهندس محاسب و استفاده از مصالح استاندارد در هر دو سیستم ضروری است.

سوالات متداول درباره تفاوت سقف عرشه فولادی و کامپوزیت

سقف عرشه فولادی ارزان تر است یا سقف کامپوزیت؟

پاسخ به متراژ، قیمت ورق، مقدار میلگرد، هزینه قالب بندی، دستمزد و مدت اجرای پروژه بستگی دارد. عرشه فولادی ممکن است هزینه مصالح بیشتری داشته باشد، اما کاهش قالب بندی و زمان اجرا می تواند هزینه تمام شده را متعادل کند.

آیا اجرای سقف عرشه فولادی به شمع بندی نیاز دارد؟

بسیاری از سقف های عرشه فولادی با دهانه و ورق مناسب بدون شمع بندی اجرا می شوند، اما این موضوع قطعی و عمومی نیست. نیاز به شمع بندی باید براساس ظرفیت ورق، دهانه، ضخامت بتن و بارهای زمان اجرا توسط طراح مشخص شود.

برای ساختمان چند طبقه کدام سقف مناسب تر است؟

در بسیاری از ساختمان های اسکلت فلزی چند طبقه، عرشه فولادی به دلیل سرعت اجرا، حذف قالب موقت و ایجاد سطح کاری پیوسته گزینه مناسبی است. با این حال، انتخاب قطعی باید براساس محاسبات سازه، هزینه پروژه و امکانات اجرایی انجام شود.
