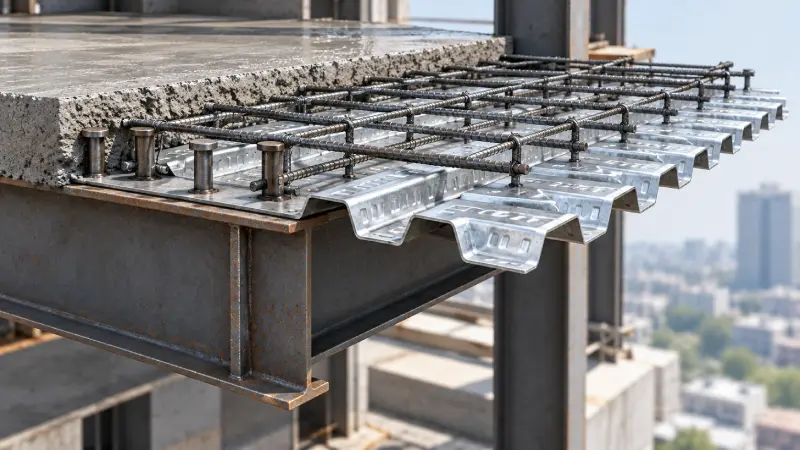

دیتیل کنسول سقف عرشه فولادی یکی از بخش های مهم در طراحی و اجرای سقف هایی است که بخشی از آنها بدون ستون یا تکیه گاه مستقیم از لبه سازه بیرون آمده است. بالکن ها، پیش آمدگی های نما، سایبان ها و بعضی از لبه های معماری ساختمان میتوانند به شکل کنسولی طراحی شوند و در چنین شرایطی نحوه قرارگیری ورق عرشه، تیرهای نگهدارنده، آرماتورها، گل میخ ها و بتن اهمیت زیادی پیدا میکند.
کنسول از نظر رفتار سازه ای با دهانه معمولی تفاوت دارد. در یک دهانه عادی، بار سقف میان تکیه گاه ها منتقل میشود، اما در کنسول یک سمت عضو آزاد است و نیروها باید از طریق بخش متصل به سازه اصلی مهار شوند. به همین دلیل کوچکترین خطا در جزئیات اجرایی میتواند باعث ایجاد خیز، ترک بتن یا عملکرد نامناسب لبه سقف شود.
در پروژه هایی که از سقف عرشه فولادی استفاده میشود، دیتیل کنسول باید پیش از شروع عملیات اجرایی بر اساس نقشه سازه مشخص شود. اجرای تجربی یا تغییر ابعاد کنسول در کارگاه بدون تایید طراح سازه میتواند رفتار پیش بینی شده سقف را تغییر دهد.
دیتیل کنسول سقف عرشه فولادی چیست؟
دیتیل کنسول سقف عرشه فولادی مجموعه جزئیاتی است که مشخص میکند بخش پیش آمده سقف چگونه به تیرها و سازه اصلی متصل شود و بارهای وارد شده چگونه از قسمت آزاد کنسول به داخل سازه انتقال پیدا کنند.
در این دیتیل معمولا جهت ورق عرشه، طول پیش آمدگی، محل تیر یا عضو نگهدارنده، ضخامت دال بتن، نحوه آرماتورگذاری، محدوده نصب گل میخ، وضعیت فلاشینگ لبه و شیوه مهار ورق مشخص میشود. تمام این اجزا باید هماهنگ با یکدیگر طراحی شوند.
نکته مهم این است که ورق عرشه فولادی به تنهایی نباید به عنوان عضو اصلی برای ایجاد هر مقدار پیش آمدگی در نظر گرفته شود. میزان کنسول مجاز به مشخصات ورق، جهت دهانه، نوع تیرریزی، ضخامت ورق، بارهای وارد شده و جزئیات سازه ای پروژه بستگی دارد. در بسیاری از موارد لازم است عضو فولادی مناسبی در زیر کنسول در نظر گرفته شود تا انتقال نیرو به شکل مطمئن انجام شود.

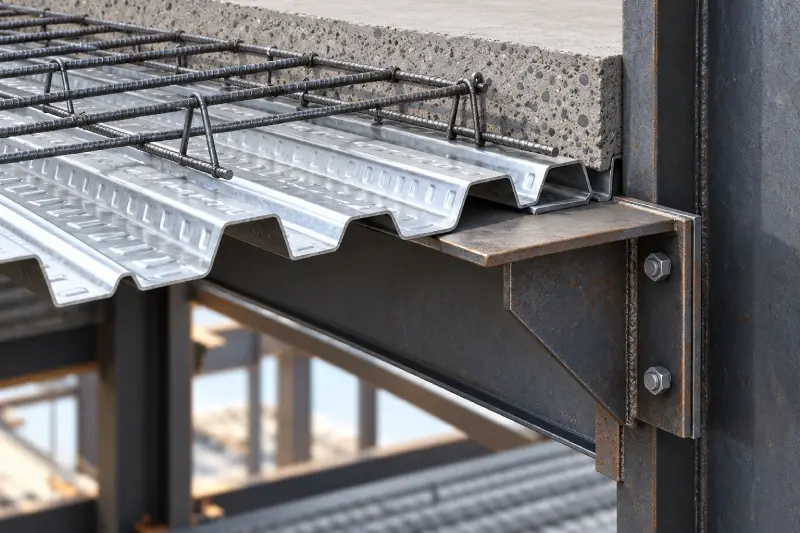

اجزای اصلی در دیتیل کنسول سقف عرشه فولادی
برای بررسی یک دیتیل اجرایی مناسب باید اجزای مختلف سقف به صورت یک سیستم واحد دیده شوند. کیفیت تنها یکی از اجزا نمیتواند عملکرد مناسب کل کنسول را تضمین کند.
ورق عرشه فولادی
ورق عرشه قالب دائمی بتن را تشکیل میدهد و در زمان اجرا نیز بستر مناسبی برای عملیات سقف فراهم میکند. جهت قرارگیری ورق در ناحیه کنسول اهمیت زیادی دارد و باید دقیقا مطابق نقشه های سازه باشد.
تغییر جهت ورق یا اجرای آن برخلاف دیتیل طراحی شده میتواند مسیر انتقال بار را تغییر دهد. همچنین لبه ورق در بخش کنسولی باید به گونه ای برش و نصب شود که در زمان بتن ریزی تغییر شکل غیرمجاز ایجاد نشود.
تیر یا عضو نگهدارنده کنسول
یکی از مهمترین قسمت های دیتیل کنسول سقف عرشه فولادی تیر یا عضو فولادی است که کنسول را به سیستم اصلی ساختمان متصل میکند. بسته به طراحی سازه ممکن است تیرهای اصلی یا فرعی تا ناحیه کنسولی ادامه داشته باشند یا برای نگهداری لبه سقف عضو جداگانه ای پیش بینی شود.
ابعاد و نوع این عضو صرفا از روی طول ظاهری پیش آمدگی تعیین نمیشود. بار مرده سقف، بار زنده، وزن نما، جان پناه و سایر بارهای احتمالی نیز در طراحی اثرگذار هستند.
گل میخ ها
گل میخ در سیستم عرشه فولادی برای ایجاد عملکرد مرکب میان تیر فولادی و بتن مورد استفاده قرار میگیرد. محل، تعداد و فاصله گل میخ ها باید بر اساس نقشه های اجرایی تعیین شود.
در ناحیه کنسول نیز نباید تعداد گل میخ ها به صورت تجربی تغییر داده شود. کیفیت جوش گل میخ و آماده بودن سطح تیر نیز در عملکرد نهایی اتصال اهمیت دارد.
آرماتورهای کنسول
در کنسول ها وضعیت کشش و فشار با بخش های معمول سقف متفاوت است و به همین دلیل آرماتورهای ناحیه بالایی اهمیت ویژه ای پیدا میکنند. میلگردهای طراحی شده باید طول مهاری کافی داشته باشند و به درستی وارد بخش داخلی سقف شوند.
جابجایی آرماتورها هنگام بتن ریزی یکی از خطاهایی است که میتواند عملکرد ناحیه کنسولی را تحت تاثیر قرار دهد. استفاده از فاصله نگهدار مناسب و کنترل موقعیت آرماتورها قبل از بتن ریزی ضروری است.
فلاشینگ لبه
فلاشینگ در لبه سقف علاوه بر ایجاد قالب جانبی برای بتن، محدوده نهایی بتن ریزی را نیز مشخص میکند. ارتفاع فلاشینگ باید با ضخامت نهایی دال هماهنگ باشد.
اتصال ضعیف فلاشینگ ممکن است در زمان بتن ریزی باعث جابجایی یا خروج بتن از لبه شود. به همین دلیل این قطعه کوچک از نظر اجرایی اهمیت زیادی دارد.
جدول بررسی اجزای دیتیل کنسول سقف عرشه فولادی
| بخش مورد بررسی | نقش در کنسول | نکته مهم اجرایی |
|---|---|---|
| ورق عرشه | قالب دائمی و بخشی از سیستم سقف | نصب مطابق جهت و طول مشخص شده در نقشه |
| تیر نگهدارنده | انتقال بار کنسول به سازه | انتخاب بر اساس محاسبات سازه ای |
| گل میخ | ایجاد اتصال مرکب تیر و بتن | کنترل تعداد، محل و کیفیت جوش |
| آرماتور بالا | کنترل نیروهای کششی و ترک | رعایت طول مهاری و موقعیت صحیح |
| فلاشینگ | قالب بندی لبه دال | تثبیت مناسب قبل از بتن ریزی |
| بتن | تشکیل دال نهایی | رعایت ضخامت و کیفیت بتن ریزی |
| اتصالات ورق | جلوگیری از جابجایی ورق | اجرای صحیح اتصال به تیرها |
جهت ورق در دیتیل کنسول سقف عرشه فولادی
جهت دهانه ورق یکی از نکاتی است که باید قبل از سفارش و فرمینگ ورق مشخص شود. ورق های عرشه بر اساس نقشه شاپ در طول های مورد نیاز تولید میشوند و محل قرارگیری آنها باید با تیرریزی ساختمان هماهنگ باشد.
در کنسول نیز جهت ورق نباید بر اساس راحتی اجرا تغییر کند. در بعضی پروژه ها ممکن است تصور شود که چون طول کنسول کم است، تغییر جهت ورق تاثیر چندانی ندارد، در حالی که جهت ورق بخشی از منطق طراحی سقف است.
نقشه شاپ دقیق کمک میکند محل شروع و پایان ورق ها، همپوشانی ها، ابعاد قطعات و نحوه پوشش کنسول قبل از تولید مشخص شود. این موضوع علاوه بر افزایش کیفیت اجرا میتواند پرت ورق را نیز کاهش دهد.
آرماتورگذاری در دیتیل کنسول سقف عرشه فولادی
یکی از حساس ترین بخش های کنسول، آرماتورگذاری آن است. در دال های کنسولی معمولا نیروهای کششی مهمی در قسمت بالایی نزدیک تکیه گاه ایجاد میشوند و به همین دلیل میلگردهای فوقانی نقش مهمی دارند.
آرماتور باید طبق نقشه وارد بخش داخلی سقف شود تا طول مهاری مورد نیاز تامین گردد. کوتاه کردن میلگردها به دلیل سهولت اجرا یا قرار دادن آنها تنها در محدوده پیش آمدگی میتواند عملکرد طراحی شده را مختل کند.
محل قرارگیری میلگرد نیز باید پیش از بتن ریزی کنترل شود. رفت و آمد نیروهای اجرایی روی شبکه آرماتور یا بتن ریزی بدون استفاده از نگهدارنده مناسب میتواند باعث پایین رفتن میلگردها شود.
در اجرای صحیح، تیم کنترل پروژه باید پیش از بتن ریزی وضعیت ورق ها، گل میخ ها، آرماتورها، فلاشینگ ها و اتصالات کنسول را به صورت همزمان بررسی کند.

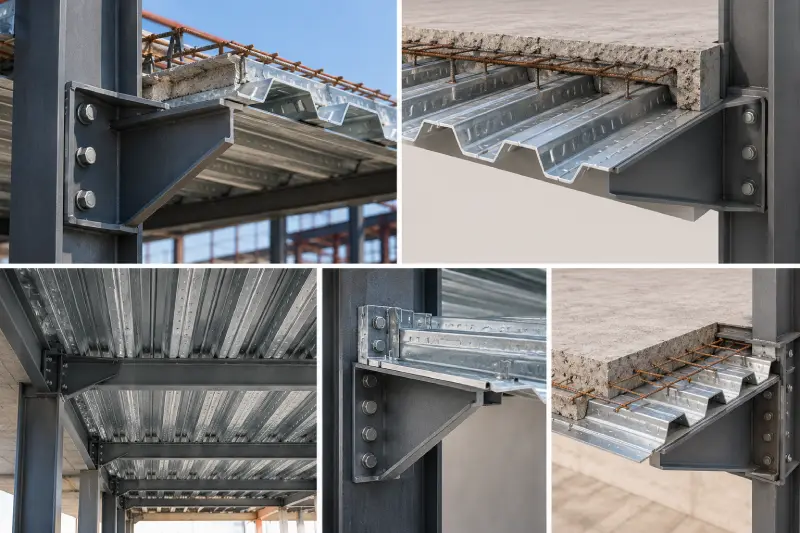

نقش ضخامت ورق در کنسول عرشه فولادی
ضخامت ورق عرشه فولادی یکی از پارامترهای تاثیرگذار در عملکرد آن در مرحله ساخت است. انتخاب ضخامت نباید تنها بر اساس کمترین قیمت انجام شود، زیرا فاصله تکیه گاه ها، بار بتن تر، مشخصات پروفیل ورق و شرایط اجرا نیز در انتخاب موثر هستند.
برای اطلاع از شرایط بازار میتوان صفحه قیمت عرشه فولادی را بررسی کرد، اما در یک پروژه واقعی ابتدا باید مشخصات فنی مورد نیاز تعیین شود و سپس قیمت ورق متناسب با همان مشخصات مقایسه شود.
خرید ورق نازک تر تنها به دلیل کاهش هزینه میتواند باعث تغییر شکل بیشتر در زمان اجرا شود. از طرف دیگر استفاده از ورق ضخیم تر از مقدار مورد نیاز نیز بدون دلیل فنی میتواند هزینه پروژه را افزایش دهد. انتخاب صحیح باید حاصل هماهنگی طراحی و تامین مصالح باشد.
طول پیش آمدگی در دیتیل کنسول سقف عرشه فولادی
یکی از سوالات رایج در پروژه ها این است که حداکثر طول کنسول عرشه فولادی چقدر میتواند باشد. برای این سوال نمیتوان یک عدد ثابت و قابل استفاده برای تمام پروژه ها اعلام کرد.
طول قابل اجرا به سیستم سازه ای، مشخصات تیرها، ضخامت و پروفیل ورق، ضخامت بتن، آرماتورگذاری، بارهای وارد بر کنسول و نوع کاربری بستگی دارد. برای مثال کنسولی که فقط بخشی از سقف ساختمان را تشکیل میدهد با کنسولی که قرار است جان پناه سنگین یا بخشی از نمای ساختمان را تحمل کند شرایط متفاوتی دارد.
بنابراین ابعاد کنسول باید در نقشه های سازه مشخص باشد. افزایش پیش آمدگی در زمان اجرا بدون بررسی مجدد توسط مهندس طراح از اشتباهاتی است که باید از آن جلوگیری شود.

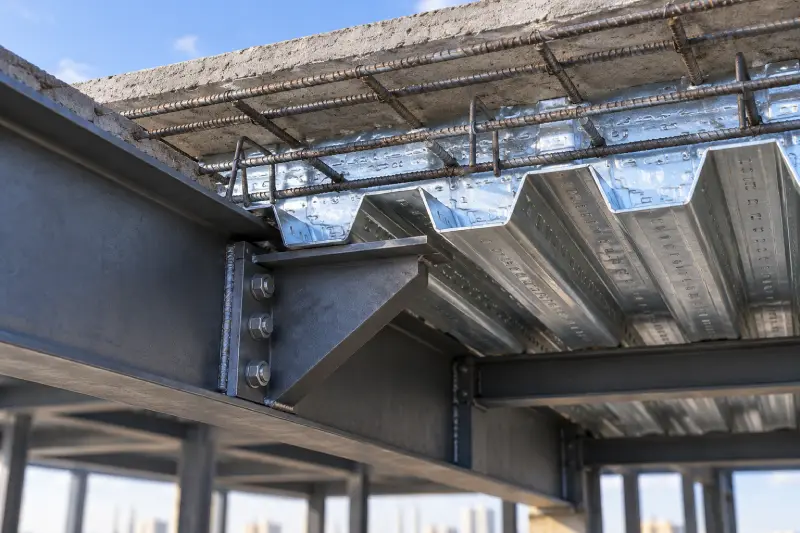

مراحل اجرای دیتیل کنسول سقف عرشه فولادی
اجرای کنسول باید همراه با سایر مراحل اجرای سقف برنامه ریزی شود تا میان تیرریزی، ورق گذاری، اتصالات و بتن ریزی هماهنگی وجود داشته باشد.
کنترل سازه و نقشه ها
پیش از شروع کار باید محل دقیق کنسول، طول پیش آمدگی، ارتفاع سقف و وضعیت تیرهای پیرامونی بررسی شود. هرگونه اختلاف میان سازه اجرا شده و نقشه باید قبل از نصب ورق مشخص شود.
نصب ورق عرشه
ورق ها بر اساس نقشه شاپ در محل مورد نظر قرار میگیرند و به تیرهای زیرین متصل میشوند. در لبه کنسول باید دقت بیشتری برای مهار ورق و جلوگیری از حرکت آن وجود داشته باشد.
اجرای اتصالات و گل میخ
پس از قرارگیری ورق ها، گل میخ ها و سایر اتصالات مطابق نقشه اجرا میشوند. سطح تیر در محل جوش باید شرایط لازم را داشته باشد و کیفیت اتصال کنترل شود.
نصب آرماتور و فلاشینگ
آرماتورهای تقویتی و میلگردهای مورد نیاز در محل قرار گرفته و سپس فلاشینگ لبه نصب میشود. موقعیت نهایی تمام اجزا باید قبل از بتن ریزی تایید شود.
بتن ریزی کنسول
بتن ریزی باید به شکلی انجام شود که تجمع ناگهانی بتن در یک نقطه باعث ایجاد بار غیرمتعارف روی ورق نشود. ضخامت بتن، تراز نهایی و وضعیت لبه نیز باید در حین اجرا کنترل شود.
خطاهای رایج در دیتیل کنسول سقف عرشه فولادی
یکی از رایج ترین خطاها اجرای کنسول بر اساس تجربه کارگاهی بدون توجه به نقشه سازه است. حتی اگر نمونه مشابهی در پروژه قبلی اجرا شده باشد، نمیتوان همان جزئیات را بدون بررسی در ساختمان جدید تکرار کرد.
اشتباه دیگر حذف یا جابجا کردن آرماتورهای تقویتی است. در بسیاری از مواقع تداخل میان اجزای اجرایی باعث میشود میلگرد از محل خود خارج شود و بدون هماهنگی در موقعیت دیگری قرار گیرد.
عدم تثبیت فلاشینگ، اجرای ضعیف اتصالات ورق، تغییر جهت عرشه و افزایش طول پیش آمدگی نیز از مشکلاتی هستند که میتوانند کیفیت نهایی را کاهش دهند.
بارگذاری زودهنگام کنسول پس از بتن ریزی نیز باید کنترل شود. قرار دادن مصالح سنگین روی قسمت پیش آمده قبل از رسیدن بتن به مقاومت مورد نیاز اقدام مناسبی نیست و میتواند شرایط متفاوتی نسبت به فرضیات طراحی ایجاد کند.
کنترل کیفیت دیتیل کنسول سقف عرشه فولادی
کنترل کیفیت کنسول نباید به پایان کار موکول شود. بخش زیادی از اجزای مهم پس از بتن ریزی قابل مشاهده نیستند و به همین دلیل بازرسی باید مرحله به مرحله انجام شود.
پیش از بتن ریزی باید موقعیت ورق ها، نحوه اتصال آنها، گل میخ ها، آرماتورها، طول مهاری میلگرد، وضعیت فلاشینگ و تراز نهایی بررسی شود. اگر بازشو یا تاسیساتی در نزدیکی کنسول وجود دارد، محل آن نیز باید با نقشه ها تطبیق داده شود.
ثبت تصویری مراحل قبل از بتن ریزی نیز میتواند برای مستندسازی پروژه مفید باشد و در مراحل بعدی اطلاعات مناسبی درباره اجزای مدفون شده در اختیار تیم فنی قرار دهد.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
جمع بندی دیتیل کنسول سقف عرشه فولادی
دیتیل کنسول سقف عرشه فولادی یکی از قسمت های حساس در طراحی و اجرای سقف است که باید بر اساس نقشه سازه و با هماهنگی کامل میان طراح، تامین کننده و تیم اجرا انجام شود. ورق عرشه، تیرهای نگهدارنده، گل میخ، آرماتورهای تقویتی، فلاشینگ و بتن همگی در عملکرد نهایی این بخش تاثیر دارند.
طول پیش آمدگی کنسول، جهت ورق و مقدار آرماتور را نباید بر اساس تجربه یا یک عدد ثابت تعیین کرد. هر پروژه شرایط مخصوص خود را دارد و عواملی مانند دهانه ها، بارگذاری، نوع سازه و جزئیات معماری میتوانند دیتیل را تغییر دهند.
اگر در پروژه خود با کنسول، بالکن یا پیش آمدگی در سقف عرشه فولادی مواجه هستید، بررسی نقشه ها قبل از تولید و اجرای ورق میتواند از دوباره کاری و هزینه های اضافی جلوگیری کند. برای بررسی نقشه، برآورد متریال و هماهنگی اجرای سقف میتوانید با کارشناسان بایر ایرانیان در ارتباط باشید تا شرایط پروژه پیش از شروع عملیات اجرایی بررسی شود.
سوالات متداول درباره دیتیل کنسول سقف عرشه فولادی
حداکثر طول کنسول عرشه فولادی چقدر است؟
برای حداکثر طول کنسول یک عدد ثابت وجود ندارد. ابعاد مجاز به مشخصات سازه، تیرهای نگهدارنده، نوع و ضخامت ورق، ضخامت دال، آرماتورگذاری و بارهای وارد بر کنسول بستگی دارد. مقدار نهایی باید توسط طراح سازه تعیین و در نقشه اجرایی مشخص شود.
آیا میتوان ورق عرشه فولادی را بدون تیر زیرین به صورت کنسول اجرا کرد؟
این موضوع کاملا به طراحی پروژه و طول پیش آمدگی وابسته است. نباید صرفا با اتکا به مقاومت ظاهری ورق، یک پیش آمدگی ایجاد کرد. وضعیت ورق در مرحله بتن ریزی و شرایط سازه نهایی باید در محاسبات بررسی شود و اجرای آن مطابق دیتیل تایید شده طراح انجام گیرد.
مهمترین نکته در اجرای کنسول سقف عرشه فولادی چیست؟
مهمترین نکته، اجرای دقیق مطابق نقشه سازه و جلوگیری از تغییرات خودسرانه در کارگاه است. جهت ورق، طول کنسول، تیرهای نگهدارنده، آرماتورهای بالا، گل میخ و فلاشینگ باید قبل از بتن ریزی کنترل شوند، زیرا پس از بتن ریزی اصلاح بسیاری از این موارد دشوار و پرهزینه خواهد بود.
