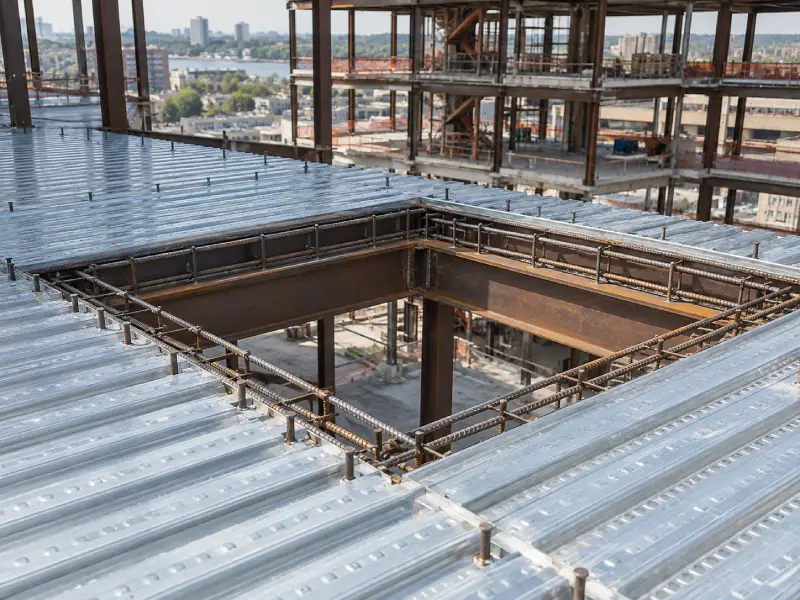

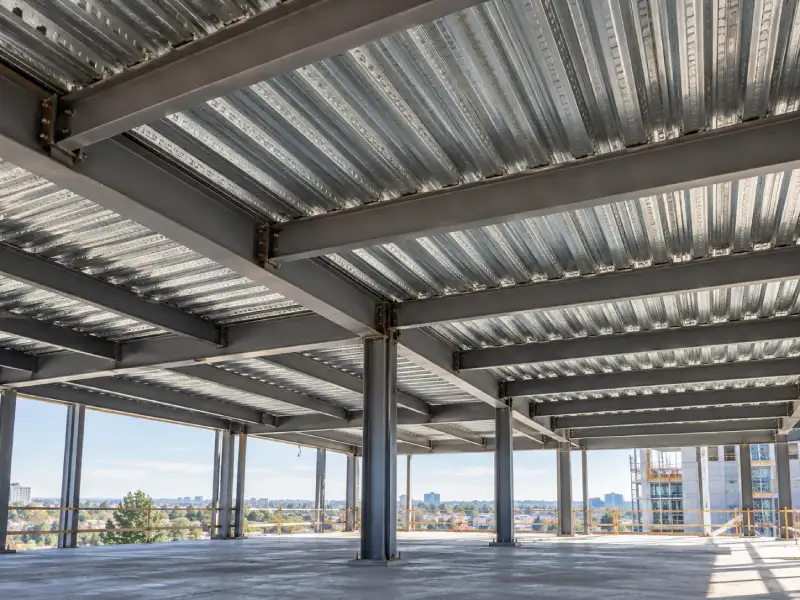

بازشو در سقف عرشه فولادی برای عبور تاسیسات مکانیکی و برقی، کانال های تهویه، رایزرها، داکت ها، لوله ها و ایجاد دسترسی میان طبقات اجرا می شود. با وجود کاربرد زیاد این بازشوها، محل و ابعاد آنها نباید بدون هماهنگی با نقشه سازه و تاسیسات تعیین شود؛ زیرا برش ورق عرشه، قطع آرماتورها یا ایجاد بازشو در سقف عرشه فولادی در محل نامناسب می تواند نحوه انتقال بار سقف را تغییر دهد.
در پروژه هایی که از سقف عرشه فولادی استفاده می شود، بهتر است محل بازشوها پیش از نصب ورق های گالوانیزه مشخص شده باشد. هرچه هماهنگی میان طراح سازه، تیم معماری، تاسیسات و مجری زودتر انجام شود، نیاز به برش و اصلاح سقف پس از بتن ریزی کمتر خواهد شد.
نوع برخورد با یک بازشوی کوچک تاسیساتی با یک بازشوی بزرگ برای داکت یا رایزر یکسان نیست. ابعاد، محل قرارگیری، جهت ورق، فاصله بازشو از تیرهای اصلی و فرعی و میزان باری که اطراف آن قرار دارد، همگی باید در تصمیم گیری اجرایی در نظر گرفته شوند.
بازشو در سقف عرشه فولادی چگونه اجرا می شود؟
روش اجرای بازشو در سقف عرشه فولادی به زمان ایجاد آن بستگی دارد. بهترین شرایط زمانی است که محل بازشو پیش از اجرای سقف مشخص شده باشد. در این حالت می توان ورق ها، آرماتورها و قطعات تقویتی را مطابق نقشه اجرایی در اطراف محدوده بازشو قرار داد و از ایجاد تغییرات ناگهانی پس از بتن ریزی جلوگیری کرد.
در مرحله نصب ورق، محدوده بازشو براساس نقشه مشخص می شود. اگر بازشو کوچک باشد، بسته به طراحی ممکن است ورق عرشه در زمان اجرا باقی بماند و بعد از بتن ریزی قسمت مورد نظر برش داده شود یا از ابتدا محدوده آن مطابق دیتیل اجرایی آماده شود. برای بازشوهای بزرگ تر معمولا باید قبل از بتن ریزی قاب بندی مناسب در اطراف بازشو ایجاد شود.
موضوع مهم این است که ایجاد بازشو نباید به صورت تجربی انجام شود. ورق عرشه در مرحله اجرا علاوه بر قالب ماندگار، نقش مهمی در تحمل بارهای زمان بتن ریزی دارد. بنابراین برش زودهنگام یک بخش از ورق بدون پیش بینی تکیه گاه می تواند ایمنی مرحله اجرا را تحت تاثیر قرار دهد.
پس از مشخص شدن محل، قالب بندی لبه ها و آرماتورگذاری اطراف بازشو براساس نقشه انجام می شود. در بازشوهای بزرگ ممکن است تیر فرعی یا قاب فولادی پیرامونی برای انتقال مناسب بار مورد نیاز باشد. نوع این تقویت باید توسط طراح سازه تعیین شود.
ابعاد بازشو چه تاثیری بر نحوه تقویت سقف دارد؟
هرچه ابعاد بازشو بزرگ تر باشد، میزان تاثیر آن بر عملکرد سقف بیشتر می شود. بازشوهای کوچک تاسیساتی ممکن است تنها با جزئیات آرماتورگذاری قابل اجرا باشند، اما برای بازشوهای بزرگ تر معمولا باید مسیر انتقال بار اطراف بازشو دوباره بررسی شود.
| نوع بازشو | کاربرد رایج | نکته اجرایی اصلی |
|---|---|---|
| بازشوی کوچک | عبور لوله یا تاسیسات سبک | بررسی محل نسبت به ورق و آرماتورهای سقف |
| بازشوی متوسط | کانال تاسیساتی و داکت | تقویت اطراف بازشو براساس نقشه سازه |
| بازشوی بزرگ | رایزر، شفت یا دسترسی بین طبقات | بررسی نیاز به تیر یا قاب فولادی پیرامونی |
| بازشوی ایجاد شده پس از بتن ریزی | تغییرات تاسیساتی بعدی | بررسی سازه پیش از هرگونه برش |
اعداد ثابت برای دسته بندی ابعاد بازشو در همه پروژه ها قابل استفاده نیستند؛ زیرا نوع ورق عرشه، دهانه، ضخامت بتن، آرایش تیرها و بارهای وارد بر سقف متفاوت است. به همین دلیل تصمیم گیری تنها براساس طول و عرض بازشو می تواند اشتباه باشد.
بازشوهای کوچک تاسیساتی
بازشوهای کوچک بیشتر برای عبور لوله، کابل یا تجهیزات محدود ایجاد می شوند. در چنین مواردی نیز باید دقت شود محل بازشو با تیر، گل میخ، آرماتورهای اصلی یا بخش حساس پروفیل عرشه تداخل نداشته باشد. ایجاد چندین سوراخ نزدیک به یکدیگر نیز ممکن است اثری متفاوت از یک بازشوی منفرد داشته باشد.
یکی از اشتباهات رایج این است که به دلیل کوچک بودن سوراخ، بدون بررسی نقشه در هر نقطه از سقف عملیات برش انجام شود. حتی بازشوی کوچک اگر در محل نامناسب ایجاد شود ممکن است باعث قطع آرماتور یا آسیب به بخش مهمی از سیستم سقف شود.
بازشوهای بزرگ و رایزرها
برای رایزرها، شفت های تاسیساتی و بازشوهای بزرگ باید انتقال بار اطراف محدوده بازشو به صورت مشخص طراحی شود. در این شرایط معمولا نمی توان تنها به ورق عرشه یا آرماتور معمول سقف متکی بود و ممکن است به قاب فولادی یا تیرهای فرعی در اطراف بازشو نیاز باشد.
محل قرارگیری بازشو نسبت به تیرهای اصلی و فرعی اهمیت زیادی دارد. اگر بازشو از ابتدا در مدل سازه لحاظ شده باشد، امکان طراحی اقتصادی تر و اجرای دقیق تر وجود دارد. در مقابل، اضافه شدن یک رایزر بزرگ پس از تکمیل طراحی می تواند باعث تغییرات قابل توجه در نقشه های اجرایی شود.

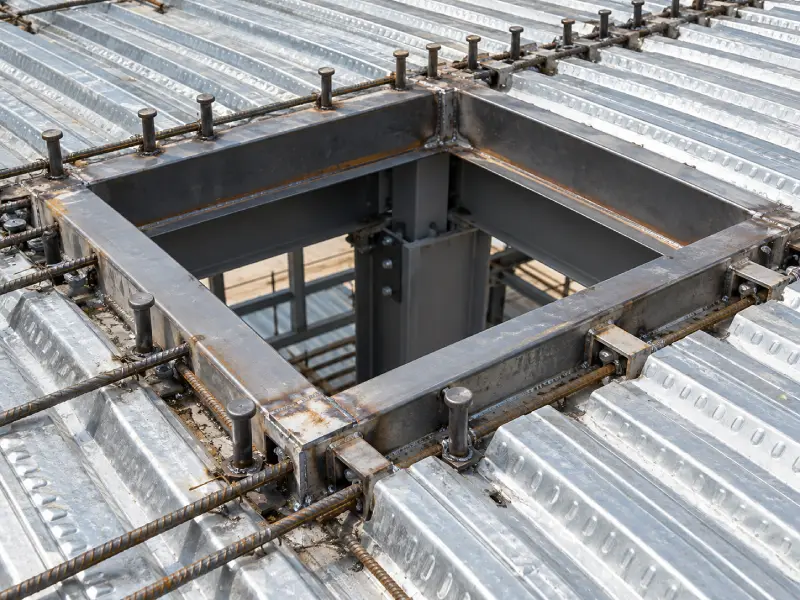

تقویت اطراف بازشو در سقف عرشه فولادی چگونه انجام می شود؟
تقویت اطراف بازشو در سقف عرشه فولادی با هدف انتقال بار قسمت حذف شده سقف به نواحی سالم اطراف انجام می شود. نحوه این انتقال به ابعاد و محل بازشو وابسته است و نمی توان برای تمام پروژه ها یک دیتیل ثابت ارائه کرد.
در برخی بازشوها استفاده از آرماتورهای تقویتی پیرامونی کافی است. این میلگردها براساس نقشه در اطراف لبه های بازشو قرار می گیرند تا تمرکز تنش کاهش پیدا کند و پیوستگی مناسب بتن اطراف حفظ شود. برای بازشوهای بزرگ تر ممکن است قاب فولادی متشکل از تیرهای پیرامونی مورد نیاز باشد.
یکی از نکات مهم، اجرای صحیح لبه بازشو پیش از بتن ریزی است. قالب لبه باید به اندازه کافی محکم باشد تا در زمان بتن ریزی تغییر شکل ندهد یا بتن از محدوده بازشو خارج نشود. همچنین محل آرماتورهای تقویتی باید قبل از بتن ریزی کنترل شود؛ زیرا اصلاح آنها بعد از سخت شدن بتن دشوار خواهد بود.
در پروژه های حرفه ای، دیتیل بازشو باید در نقشه های اجرایی مشخص باشد تا مجری بتواند نحوه قطع ورق، محل تقویت و مسیر آرماتورها را قبل از شروع عملیات تعیین کند.
آیا می توان بعد از بتن ریزی در سقف عرشه فولادی بازشو ایجاد کرد؟
ایجاد بازشو در سقف عرشه فولادی بعد از بتن ریزی امکان پذیر است، اما نباید بدون بررسی سازه انجام شود. در این مرحله دیگر با یک ورق گالوانیزه خالی مواجه نیستیم و بتن، آرماتورها، گل میخ ها و تیرهای زیر سقف نیز بخشی از سیستم سازه ای هستند.
قبل از برش باید محل دقیق تیرها، گل میخ ها و آرماتورهای سقف مشخص شود. برش تصادفی ممکن است به عناصر سازه ای آسیب وارد کند. در بازشوهای بزرگ نیز ممکن است قبل از ایجاد سوراخ، اجرای تقویت فولادی در اطراف محدوده ضروری باشد.
به همین دلیل بهتر است تمام بازشوهای قابل پیش بینی در مرحله طراحی مشخص شوند. رایزر برق، کانال تهویه، لوله های اصلی، مسیر اگزاست و سایر تاسیسات باید پیش از اجرای سقف با نقشه سازه هماهنگ شوند.
ایجاد بازشو پس از بتن ریزی معمولا هزینه و زمان بیشتری نسبت به پیش بینی آن در مرحله اجرا دارد. علاوه بر عملیات برش، ممکن است نیاز به تقویت سازه، ترمیم لبه ها و اصلاح تاسیسات وجود داشته باشد.

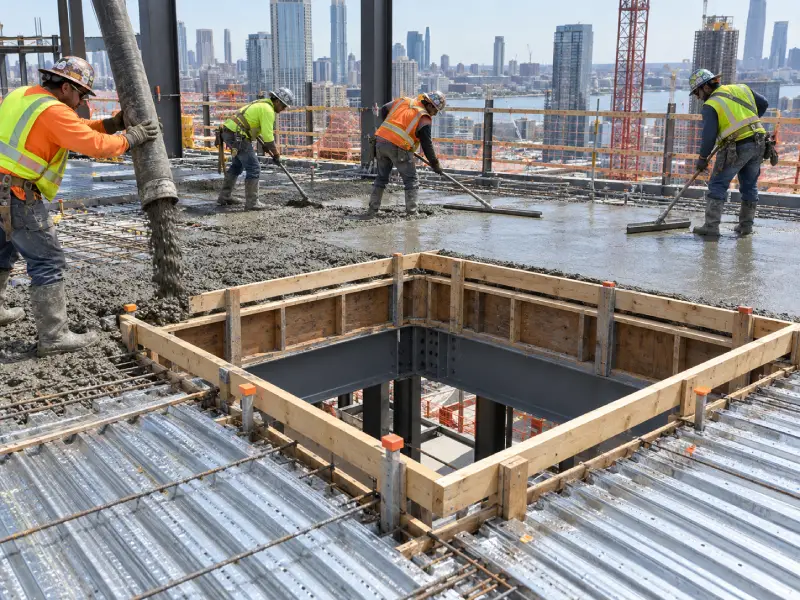

بازشوها چه تاثیری بر هزینه اجرای سقف عرشه فولادی دارند؟
وجود بازشو در سقف عرشه فولادی می تواند هزینه اجرای سقف را تحت تاثیر قرار دهد، اما میزان این تاثیر به تعداد، ابعاد و نوع تقویت مورد نیاز بستگی دارد. یک پروژه با چند بازشوی کوچک تاسیساتی شرایط یکسانی با پروژه ای دارای چندین رایزر بزرگ ندارد.
قالب بندی لبه های بازشو، مصرف میلگرد تقویتی، اجرای قاب فولادی، افزایش زمان نصب و عملیات برش از عواملی هستند که می توانند هزینه را تغییر دهند. در بازشوهای اضافه شده پس از اجرا نیز هزینه اصلاحات معمولا بیشتر است.
برای بررسی دقیق قیمت عرشه فولادی باید علاوه بر متراژ سقف، ضخامت ورق، مقدار گل میخ، آرماتور، بتن، تعداد طبقات و جزئیات خاصی مانند بازشوهای بزرگ نیز در نظر گرفته شوند.
در پروژه های با تعداد زیاد بازشو، هماهنگی اولیه می تواند هزینه را کاهش دهد. وقتی محل تمام داکت ها و رایزرها قبل از نصب مشخص باشد، ورق ها و تقویت ها با برنامه اجرا می شوند و نیاز به تخریب یا اصلاح بعدی کمتر خواهد شد.

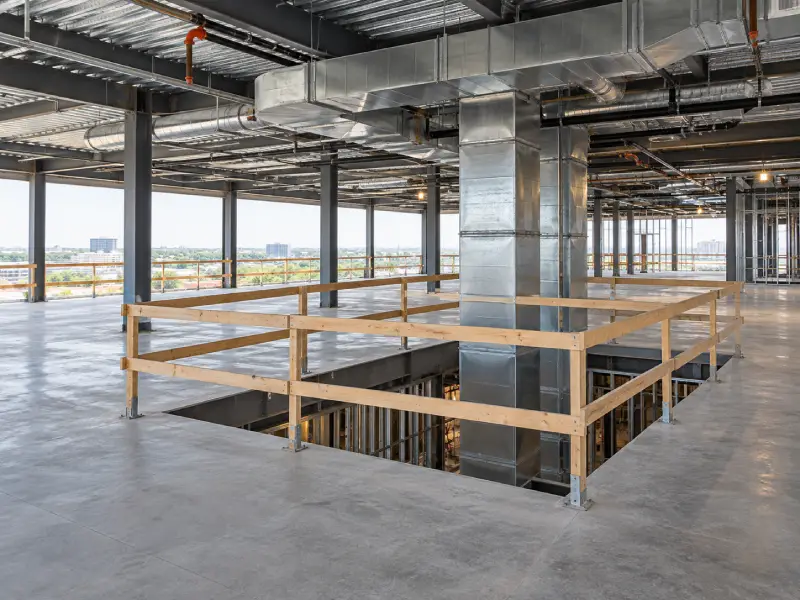

اشتباهات رایج در اجرای بازشو سقف عرشه فولادی
یکی از رایج ترین خطاها، مشخص کردن محل بازشو در سقف عرشه فولادی پس از اجرای کامل سقف است. این اتفاق زمانی رخ می دهد که نقشه های سازه و تاسیسات قبل از شروع عملیات با یکدیگر هماهنگ نشده باشند. نتیجه آن می تواند برش ورق، آرماتور و حتی نیاز به تغییر مسیر تاسیسات باشد.
خطای دیگر، حذف بخشی از ورق پیش از بتن ریزی بدون ایجاد تکیه گاه یا قالب مناسب است. ورق عرشه در مرحله بتن ریزی باید بارهای اجرایی را تحمل کند و هر تغییری در آن باید مطابق دیتیل پروژه انجام شود.
ایجاد بازشو در سقف عرشه فولادی نزدیک تیرها بدون بررسی محل گل میخ ها نیز اشتباه مهم دیگری است. علاوه بر آن، نباید تصور کرد که افزایش چند میلگرد در اطراف هر بازشو به صورت تجربی می تواند جایگزین طراحی سازه شود.
برای کاهش این مشکلات، نقشه های بازشو باید پیش از شروع اجرای سقف عرشه فولادی نهایی شوند و محل آنها در کارگاه با نقشه تطبیق داده شود. کنترل قبل از بتن ریزی بسیار ساده تر و کم هزینه تر از اصلاح سقف اجرا شده است.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
جمع بندی نهایی
بازشو در سقف عرشه فولادی بخشی طبیعی از بسیاری از پروژه ها است، اما باید از مرحله طراحی در نظر گرفته شود. محل، ابعاد و نوع بازشو تعیین می کند که آیا تنها قالب بندی و آرماتورگذاری موضعی کافی است یا باید از تیر و قاب تقویتی استفاده شود.
بازشوهای بزرگ، رایزرها و تغییراتی که پس از بتن ریزی ایجاد می شوند نیاز به بررسی دقیق تری دارند. قطع ورق، میلگرد یا سایر اجزای سقف بدون کنترل نقشه سازه می تواند عملکرد سقف را تحت تاثیر قرار دهد.
هماهنگی میان سازه، معماری، تاسیسات و پیمانکار عرشه فولادی پیش از شروع عملیات، بهترین روش برای کاهش دوباره کاری، کنترل هزینه و اجرای دقیق بازشوها است.
سوالات متداول درباره بازشو در سقف عرشه فولادی
۱- آیا می توان ورق عرشه فولادی را برای عبور لوله سوراخ کرد؟
بله، اما محل و اندازه سوراخ باید با نقشه سازه هماهنگ باشد. حتی سوراخ های کوچک نباید باعث آسیب به تیرها، گل میخ ها یا آرماتورهای اصلی سقف شوند. اگر چند سوراخ نزدیک به یکدیگر قرار دارند، بهتر است تاثیر مجموع آنها نیز بررسی شود.
۲- برای بازشوهای بزرگ سقف عرشه چه نوع تقویتی لازم است؟
نوع تقویت به ابعاد بازشو، محل آن و شرایط سازه وابسته است. در بعضی پروژه ها آرماتور تقویتی کافی است و در برخی دیگر باید تیر یا قاب فولادی در اطراف بازشو اجرا شود. جزئیات دقیق باید در نقشه سازه مشخص شوند.
۳- آیا ایجاد بازشو بعد از بتن ریزی مجاز است؟
امکان ایجاد بازشو وجود دارد، اما قبل از برش باید محل تیرها، میلگردها، گل میخ ها و سایر اجزای سازه بررسی شود. برای بازشوهای بزرگ نیز ممکن است ابتدا اجرای تقویت ضروری باشد؛ بنابراین برش مستقیم سقف بدون بررسی فنی توصیه نمی شود.
