عایق صوتی سقف عرشه فولادی

عایق صوتی سقف عرشه فولادی یکی از موضوعات مهم در ساختمان های مسکونی، اداری، هتل ها و پروژه هایی است که آسایش صوتی طبقات اهمیت زیادی دارد. سقف عرشه فولادی از ورق فولادی پروفیل شده و بتن تشکیل می شود و از نظر سرعت اجرا، وزن سازه و عملکرد سازه ای مزایای زیادی دارد، اما مانند هر سیستم سقفی دیگر برای رسیدن به عملکرد صوتی مناسب باید جزئیات کف، سقف کاذب و لایه های عایق آن به درستی طراحی شوند.

صدایی که از طبقه بالا به پایین منتقل می شود فقط یک نوع نیست. بخشی از آن صدای هوابرد مانند صحبت کردن، تلویزیون و موسیقی است و بخش دیگر صدای کوبه ای مانند راه رفتن، افتادن اشیا، کشیدن صندلی یا ضربه به کف است. روش کنترل این دو نوع صدا متفاوت است و معمولا نمی توان با اضافه کردن یک لایه ساده انتظار داشت تمام مشکلات صوتی سقف برطرف شوند.

به همین دلیل بهترین راهکار برای عایق کاری صوتی، بررسی کل مجموعه سقف به عنوان یک سیستم است. ضخامت دال بتن، نوع کف سازی، لایه ارتجاعی زیر کف، سقف کاذب، عایق معدنی و حتی نحوه اتصال اجزای ساختمان می توانند روی مقدار انتقال صدا تاثیر داشته باشند.

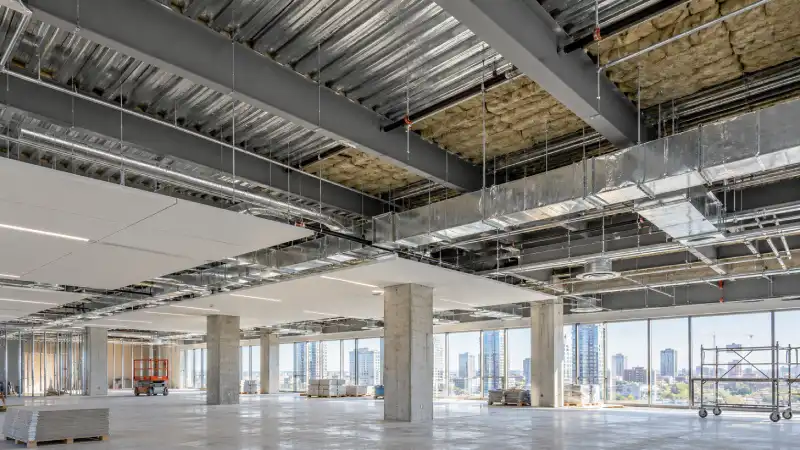

عایق صوتی سقف عرشه فولادی چیست؟

عایق صوتی سقف عرشه فولادی به مجموعه روش ها و لایه هایی گفته می شود که برای کاهش انتقال صدای هوابرد و صدای ضربه از یک طبقه به طبقه دیگر مورد استفاده قرار می گیرند. در واقع یک ماده خاص به تنهایی عایق صوتی کامل سقف نیست و عملکرد نهایی به ترکیب اجزای مختلف بستگی دارد.

در یک سقف عرشه فولادی، دال بتن به دلیل جرم خود می تواند بخشی از انتقال صدای هوابرد را کنترل کند. با این حال انتقال صدای ناشی از قدم زدن یا ضربه مستقیم به کف به سازه مربوط است و معمولا برای کنترل بهتر آن باید از لایه های ارتجاعی و جزئیات جداکننده استفاده شود.

در پروژه هایی که آسایش صوتی اهمیت بالایی دارد، معمولا ترکیبی از کف شناور یا لایه ارتجاعی در بالا و سقف کاذب مناسب در پایین مورد توجه قرار می گیرد. فضای خالی میان سقف اصلی و سقف کاذب نیز می تواند با مواد جاذب صدا مانند پشم سنگ یا پشم معدنی تکمیل شود.

چرا سقف عرشه فولادی صدا را منتقل می کند؟

وجود بتن روی ورق فولادی به این معنی نیست که هیچ صدایی میان طبقات منتقل نخواهد شد. انرژی صوتی می تواند از راه های مختلف وارد ساختار ساختمان شود و از طریق کف، تیرها، دیوارها و اتصالات به فضای دیگر برسد.

برای انتخاب روش مناسب عایق کاری ابتدا باید مشخص شود مشکل اصلی ساختمان مربوط به صدای هوابرد است یا صدای کوبه ای. در بسیاری از ساختمان ها هر دو نوع صدا وجود دارند اما یکی از آنها محسوس تر است.

انتقال صدای هوابرد

صدای هوابرد شامل صداهایی مانند مکالمه، تلویزیون، موسیقی یا صدای بلندگو است. این صدا ابتدا در هوا حرکت می کند، به سطح سقف یا کف برخورد می کند و باعث ارتعاش اجزای ساختمان می شود. بخشی از این انرژی می تواند به فضای طبقه دیگر منتقل شود.

جرم بیشتر معمولا به کنترل بهتر بسیاری از صداهای هوابرد کمک می کند. به همین دلیل دال بتن در سیستم عرشه فولادی بخش مهمی از عملکرد صوتی سقف را تشکیل می دهد. با این حال عملکرد واقعی سقف به ضخامت مجموعه، اتصالات و سایر لایه های ساختمانی وابسته است.

انتقال صدای کوبه ای

صدای کوبه ای زمانی ایجاد می شود که ضربه مستقیما به کف وارد شود. صدای کفش، دویدن، افتادن یک وسیله یا کشیدن صندلی نمونه هایی از این نوع صدا هستند. ضربه باعث ارتعاش دال و اجزای سازه می شود و این ارتعاش می تواند در طبقه پایین شنیده شود.

برای کنترل این نوع صدا معمولا ایجاد یک لایه ارتجاعی میان سطح نهایی کف و سازه اصلی اهمیت زیادی دارد. این لایه از انتقال مستقیم بخشی از انرژی ضربه به دال جلوگیری می کند.

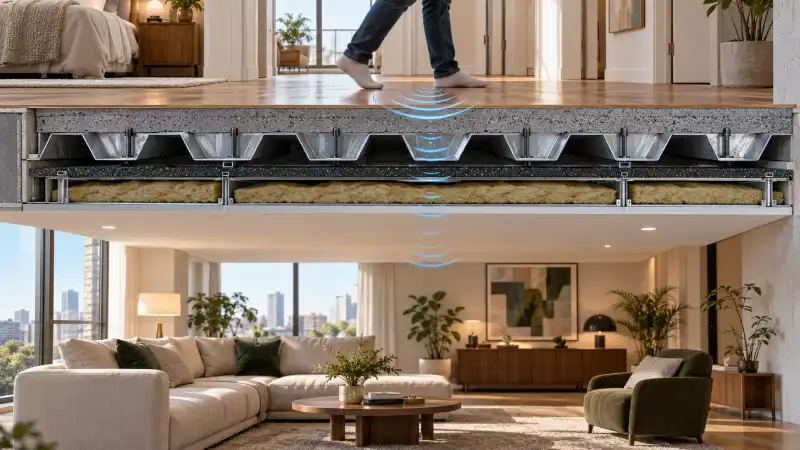

بهترین روش های عایق صوتی سقف عرشه فولادی

بهترین نتیجه معمولا زمانی به دست می آید که عایق کاری فقط از یک سمت سقف انجام نشود و کل ساختار کف و سقف بررسی شود. انتخاب روش نهایی نیز به مرحله اجرای ساختمان بستگی دارد. در پروژه در حال ساخت امکان اصلاح کف سازی وجود دارد، اما در ساختمان تکمیل شده ممکن است دسترسی فقط از سمت سقف طبقه پایین امکان پذیر باشد.

استفاده از کف شناور

کف شناور یکی از روش های موثر برای کنترل انتقال صدای کوبه ای است. در این سیستم، سطح نهایی کف یا لایه کف سازی به صورت مستقیم و سخت به دال سازه ای متصل نمی شود و میان آنها یک لایه ارتجاعی مناسب قرار می گیرد.

هدف این لایه کاهش انتقال ارتعاش ناشی از قدم زدن و ضربه به سازه اصلی است. نوع و ضخامت لایه ارتجاعی باید براساس سیستم کف و الزامات صوتی پروژه انتخاب شود. استفاده از هر نوع فوم نازک یا محصول نرم به معنی ایجاد یک کف شناور موثر نیست و خواص فنی ماده اهمیت زیادی دارد.

همچنین لایه کف باید در لبه ها از دیوارها جدا شود. اگر کف شناور در اطراف به صورت سخت به دیوار متصل شود، یک پل صوتی ایجاد می شود و بخشی از تاثیر سیستم از بین می رود.

استفاده از سقف کاذب آکوستیک

سقف کاذب یکی دیگر از اجزای موثر در بهبود عایق صوتی سقف عرشه فولادی است. ایجاد یک سقف ثانویه در زیر دال باعث می شود ساختار چند لایه ای ایجاد شود و مسیر انتقال صدا تغییر کند.

عملکرد سقف کاذب زمانی بهتر می شود که اتصال آن به سازه اصلی به شکلی طراحی شود که انتقال ارتعاش کاهش پیدا کند. استفاده از سیستم های اتصال ارتجاعی یا پروفیل هایی که نقش جداساز ارتعاش دارند می تواند در طراحی های آکوستیکی مورد توجه قرار گیرد.

تعداد و جرم صفحات سقف کاذب نیز روی عملکرد صوتی تاثیر دارند. در پروژه هایی که عایق صوتی اهمیت زیادی دارد، سیستم سقف باید براساس مشخصات فنی و نتیجه مورد انتظار انتخاب شود و استفاده از یک صفحه نازک به تنهایی ممکن است نتیجه کافی ایجاد نکند.

استفاده از پشم سنگ یا پشم معدنی

فضای ایجاد شده میان دال عرشه فولادی و سقف کاذب را می توان با مواد جاذب صوتی مناسب تکمیل کرد. پشم سنگ و انواع پشم معدنی از مصالح متداول برای این کاربرد هستند.

نقش اصلی این مواد جذب بخشی از انرژی صوتی داخل فضای خالی و کاهش تشدید صدا است. با این حال پشم سنگ به تنهایی جایگزین جرم دال، کف شناور یا جداسازی مکانیکی سقف کاذب نیست. بهترین عملکرد معمولا زمانی حاصل می شود که این اجزا به عنوان یک سیستم در کنار یکدیگر استفاده شوند.

ضخامت، دانسیته و نحوه نصب عایق باید متناسب با طراحی آکوستیکی انتخاب شود. فشرده کردن بیش از حد عایق یا اجرای نامنظم آن می تواند نتیجه مورد انتظار را تغییر دهد.

استفاده از لایه ارتجاعی زیر کفپوش

در بعضی پروژه ها امکان اجرای کف شناور کامل وجود ندارد و از لایه های ارتجاعی زیر کفپوش استفاده می شود. این روش می تواند بخشی از صدای ضربه را کاهش دهد، اما میزان اثر آن به نوع کفپوش و مشخصات فنی لایه زیرین بستگی دارد.

برای مثال عملکرد یک لایه مخصوص کنترل صدای ضربه زیر پارکت با یک فوم معمولی یکسان نیست. در پروژه هایی که هدف صوتی مشخصی وجود دارد، محصول باید براساس شاخص های فنی و آزمایش های ارائه شده توسط تولیدکننده انتخاب شود.

مقایسه روش های عایق صوتی سقف عرشه فولادی

نقش بتن در عایق صوتی سقف عرشه فولادی

دال بتن بخش مهمی از رفتار صوتی سقف عرشه فولادی را تشکیل می دهد. جرم سطحی بیشتر معمولا باعث می شود عبور بسیاری از صداهای هوابرد دشوارتر شود. به همین دلیل نمی توان عملکرد صوتی دو سقف را بدون در نظر گرفتن ضخامت و مشخصات دال بتن با یکدیگر مقایسه کرد.

با این حال افزایش ضخامت بتن صرفا با هدف عایق صوتی نباید بدون بررسی سازه ای انجام شود. افزایش بتن باعث افزایش بار مرده ساختمان می شود و ممکن است روی تیرها، ستون ها و فونداسیون تاثیر داشته باشد.

مشخصات بتن و ضخامت دال باید در مرحله طراحی سازه تعیین شوند. اگر عایق صوتی بیشتری نیاز باشد، معمولا منطقی تر است که کل ترکیب کف، لایه ارتجاعی و سقف کاذب توسط طراح بررسی شود.

آیا پشم سنگ به تنهایی برای سقف عرشه فولادی کافی است؟

یکی از تصورات رایج این است که قرار دادن مقدار زیادی پشم سنگ در زیر سقف می تواند مشکل انتقال صدا را به طور کامل حل کند. پشم سنگ ماده جاذب صوتی مناسبی است، اما عملکرد آن با یک مانع صوتی سنگین متفاوت است.

پشم سنگ معمولا داخل فضای خالی سقف کاذب قرار می گیرد و می تواند انرژی صوتی ایجاد شده در این فضا را کاهش دهد. برای دستیابی به عایق صوتی مناسب، این ماده بهتر است در کنار صفحات سقف با جرم مناسب و سیستم اتصال صحیح استفاده شود.

در مورد صدای کوبه ای نیز منبع اصلی صدا در سطح کف طبقه بالا قرار دارد. بنابراین کنترل ضربه در محل ایجاد آن با کف شناور یا لایه ارتجاعی می تواند اهمیت زیادی داشته باشد.

عایق صوتی سقف عرشه فولادی از بالا بهتر است یا پایین؟

پاسخ به این سوال به نوع صدا بستگی دارد. برای صدای کوبه ای معمولا کنترل صدا در محل ایجاد ضربه یعنی سطح کف طبقه بالا بسیار موثر است. استفاده از کف شناور یا لایه ارتجاعی مناسب باعث می شود بخشی از انرژی ضربه قبل از ورود به سازه کاهش پیدا کند.

از سمت پایین نیز می توان با سقف کاذب مناسب، اتصال ارتجاعی و عایق داخل حفره عملکرد مجموعه را بهتر کرد. برای کنترل صدای هوابرد، ترکیب جرم دال و سقف کاذب می تواند اهمیت زیادی داشته باشد.

در پروژه های حساس، استفاده همزمان از راهکارهای بالا و پایین معمولا نتیجه بهتری نسبت به تمرکز روی یک لایه ایجاد می کند.

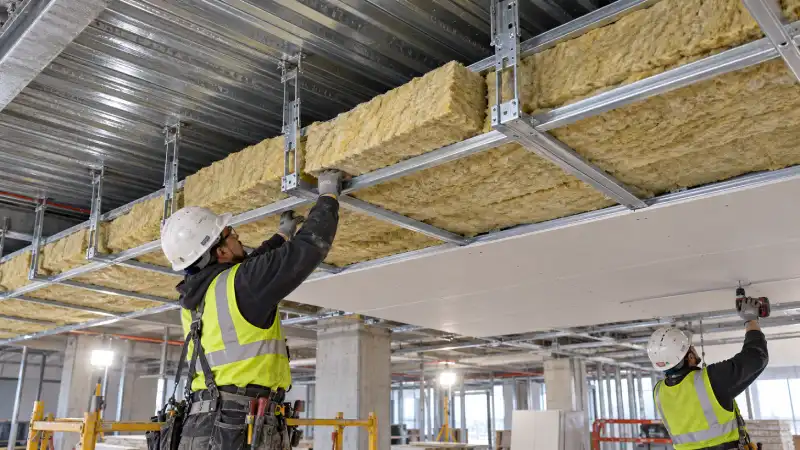

اهمیت عایق صوتی در اجرای سقف عرشه فولادی

بهترین زمان برای طراحی صوتی، قبل از تکمیل ساختمان است. زمانی که اجرای سقف عرشه فولادی از ابتدا با جزئیات معماری و تاسیساتی هماهنگ شود، می توان فضای مورد نیاز سقف کاذب، مسیر تاسیسات و سیستم کف سازی را بهتر پیش بینی کرد.

اصلاح یک مشکل صوتی بعد از سکونت معمولا پیچیده تر است، زیرا ممکن است برای ایجاد کف شناور نیاز به جمع کردن کفپوش یا برای اصلاح سقف نیاز به تخریب سقف کاذب موجود باشد.

در پروژه هایی مانند هتل، آپارتمان مسکونی، بیمارستان یا ساختمان اداری که جداسازی صوتی میان طبقات اهمیت دارد، بهتر است عملکرد صوتی مورد نیاز در مرحله طراحی مشخص شود.

مسیرهای جانبی انتقال صدا در سقف عرشه فولادی

گاهی یک سقف از نظر لایه های عایق به خوبی طراحی شده است، اما کاربران همچنان انتقال صدا را احساس می کنند. دلیل این اتفاق می تواند انتقال جانبی یا Flanking باشد. در این حالت صدا الزاما از وسط سقف عبور نمی کند و ممکن است از طریق تیرها، دیوارها، ستون ها، اتصالات یا مسیرهای تاسیساتی منتقل شود.

برای مثال اتصال سخت سقف کاذب به بعضی اجزای سازه، وجود شکاف در اطراف لوله ها یا جزئیات ضعیف در محل اتصال دیوار و کف می تواند مسیر جدیدی برای انتقال صدا ایجاد کند.

به همین دلیل کیفیت اجرا به اندازه نوع عایق اهمیت دارد. یک سیستم آکوستیکی مناسب در صورت اجرای نادرست جزئیات ممکن است نتواند عملکرد طراحی شده را فراهم کند.

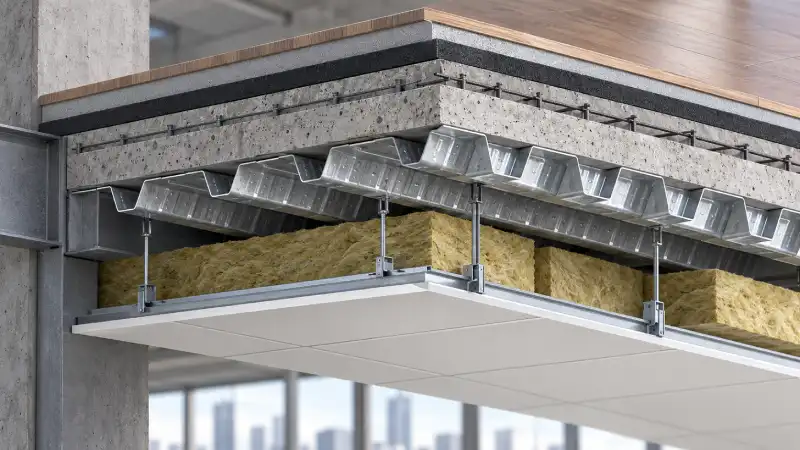

تاثیر بازشوها و تاسیسات بر عایق صوتی سقف

چراغ های توکار، دریچه های تهویه، کانال ها، لوله ها و سایر تاسیسات معمولا از سقف کاذب عبور می کنند. هر بازشو می تواند پیوستگی لایه صوتی را تغییر دهد و اگر جزئیات اطراف آن به درستی اجرا نشود، مسیر انتقال صدا ایجاد کند.

در سقف هایی که سطح عایق صوتی بالایی نیاز دارند باید محل تجهیزات از قبل طراحی شود. درزهای اطراف نفوذی ها نیز باید با مصالح و روش مناسب آب بندی صوتی شوند.

این موضوع نشان می دهد که عملکرد صوتی فقط به خرید عایق وابسته نیست و هماهنگی معماری، سازه و تاسیسات در نتیجه نهایی نقش دارد.

آیا عایق صوتی روی قیمت سقف عرشه فولادی تاثیر دارد؟

بله، اضافه شدن لایه های تخصصی مانند کف شناور، زیرسازی ارتجاعی، عایق معدنی و سقف کاذب چند لایه می تواند هزینه کل سیستم کف و سقف را افزایش دهد. با این حال این هزینه را نباید با هزینه سازه اصلی عرشه فولادی یکسان در نظر گرفت.

هنگام بررسی قیمت عرشه فولادی باید مشخص شود محاسبه فقط شامل ورق و اجزای سازه ای است یا لایه های تکمیلی کف و سقف نیز در برآورد پروژه قرار گرفته اند.

میزان هزینه عایق صوتی به مساحت، نوع کاربری ساختمان، سطح عملکرد مورد انتظار، نوع کفپوش، ضخامت عایق و طراحی سقف کاذب وابسته است. بنابراین نمی توان یک هزینه ثابت برای تمام پروژه ها اعلام کرد.

اشتباهات رایج در عایق صوتی سقف عرشه فولادی

استفاده از فوم معمولی به جای سیستم صوتی

هر ماده نرم یا متخلخل عایق صوتی کامل محسوب نمی شود. برخی فوم ها بیشتر برای کاربردهای حرارتی یا بسته بندی طراحی شده اند و اطلاعات مشخصی درباره عملکرد آنها در برابر صدای ضربه نداریم. محصول مورد استفاده باید متناسب با هدف پروژه انتخاب شود.

اتصال سخت کف شناور به دیوار

اگر لایه نهایی کف در لبه ها مستقیما با دیوار یا اجزای سازه تماس سخت پیدا کند، ارتعاش می تواند از همین نقطه منتقل شود. به همین دلیل جزئیات پیرامونی در اجرای کف شناور اهمیت زیادی دارند.

توجه نکردن به سقف کاذب

در بعضی پروژه ها تمام تمرکز روی افزایش ضخامت عایق قرار می گیرد، در حالی که نوع زیرسازی و نحوه اتصال سقف کاذب می تواند تاثیر قابل توجهی روی انتقال ارتعاش داشته باشد. طراحی آکوستیکی باید کل سیستم را بررسی کند.

جمع بندی نهایی

عایق صوتی سقف عرشه فولادی زمانی بهترین نتیجه را ایجاد می کند که به جای استفاده از یک محصول، مجموعه سقف به صورت یک سیستم کامل طراحی شود. دال بتن در کنترل صدای هوابرد نقش مهمی دارد، در حالی که صدای کوبه ای معمولا به راهکارهایی مانند کف شناور و لایه های ارتجاعی نیاز دارد.

در سمت پایین سقف نیز استفاده از سقف کاذب مناسب، جداسازی ارتعاشی و عایق هایی مانند پشم سنگ می تواند عملکرد مجموعه را بهبود دهد. همزمان باید مسیرهای جانبی انتقال صدا، بازشوهای تاسیساتی و اتصالات سخت نیز کنترل شوند.

برای ساختمان های مسکونی و پروژه های حساس صوتی بهتر است نوع سیستم قبل از اجرای نهایی کف و سقف مشخص شود. اصلاح مشکل صدا بعد از تکمیل ساختمان معمولا هزینه و محدودیت بیشتری دارد. در نهایت بهترین راهکار باید متناسب با نوع ساختمان، منبع صدا، جزئیات سازه و سطح آسایش صوتی مورد انتظار انتخاب شود.

سوالات متداول درباره عایق صوتی سقف عرشه فولادی

۱- بهترین عایق صوتی برای سقف عرشه فولادی چیست؟

نمی توان یک ماده را به عنوان بهترین عایق برای تمام پروژه ها معرفی کرد. برای صدای کوبه ای، کف شناور و لایه ارتجاعی مناسب اهمیت زیادی دارند و برای بهبود جداسازی صوتی کل سقف می توان از سقف کاذب جداشده و پشم سنگ یا پشم معدنی نیز استفاده کرد. بهترین عملکرد معمولا از ترکیب چند راهکار حاصل می شود.

۲- آیا پشم سنگ جلوی صدای طبقه بالا را می گیرد؟

پشم سنگ می تواند بخشی از انرژی صوتی موجود در فضای سقف کاذب را جذب کند، اما به تنهایی تمام صدای طبقه بالا را حذف نمی کند. اگر مشکل اصلی صدای قدم زدن و ضربه باشد، کنترل ارتعاش در کف طبقه بالا نیز اهمیت دارد. ترکیب پشم سنگ با سقف کاذب مناسب و لایه ارتجاعی کف معمولا راهکار کامل تری است.

۳- برای کاهش صدای پا در سقف عرشه فولادی چه کاری باید انجام داد؟

صدای پا در گروه صداهای کوبه ای قرار می گیرد و بهتر است تا حد امکان در محل ایجاد آن کنترل شود. استفاده از کف شناور یا زیرلایه ارتجاعی مناسب زیر کفپوش می تواند انتقال ضربه به دال را کاهش دهد. در سمت طبقه پایین نیز اجرای سقف کاذب با جزئیات آکوستیکی مناسب می تواند به کاهش بیشتر صدای منتقل شده کمک کند.
