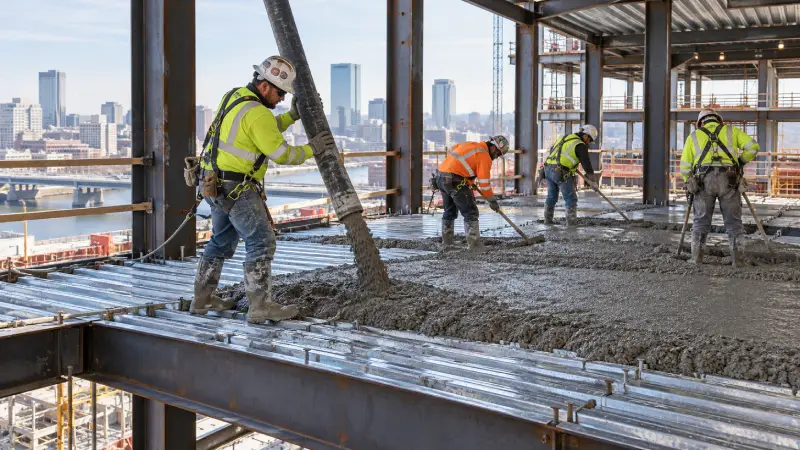

بتن الیافی در سقف عرشه فولادی

بتن الیافی در سقف عرشه فولادی یکی از روش هایی است که برای بهبود برخی ویژگی های بتن، کنترل بهتر ترک های ناشی از جمع شدگی و افزایش یکپارچگی بتن در پروژه های ساختمانی مورد توجه قرار می گیرد. در این روش، الیاف مشخصی مانند الیاف فولادی، پلی پروپیلن یا برخی الیاف مصنوعی به مخلوط بتن اضافه می شوند تا عملکرد بتن پس از ترک خوردگی یا در برابر ترک های ریز اولیه بهبود پیدا کند.

در سیستم سقف عرشه فولادی، ورق فولادی گالوانیزه علاوه بر ایجاد قالب ماندگار، در عملکرد سازه ای سقف نقش دارد و بتن روی آن اجرا می شود. استفاده از بتن الیافی می تواند در بعضی پروژه ها برای کنترل ترک های سطحی و جمع شدگی مفید باشد، اما به این معنی نیست که با اضافه کردن الیاف می توان تمام میلگردهای مورد نیاز سقف را حذف کرد. نوع و مقدار الیاف، ضخامت بتن، عملکرد سازه ای مورد انتظار و الزامات نقشه باید توسط طراح سازه مشخص شوند.

بنابراین انتخاب بتن الیافی باید بر اساس محاسبات و مشخصات پروژه انجام شود، نه صرفا با هدف کاهش میلگرد یا سریع تر شدن اجرا. در ادامه بررسی می کنیم بتن الیافی در سقف عرشه فولادی چه کاربردی دارد، چه الیافی برای آن استفاده می شوند و هنگام طراحی و اجرا باید به چه نکاتی توجه کرد.

بتن الیافی در سقف عرشه فولادی چیست؟

بتن الیافی در سقف عرشه فولادی به بتنی گفته می شود که در ترکیب آن مقدار مشخصی الیاف به صورت یکنواخت پخش شده است و روی ورق های عرشه فولادی اجرا می شود. این الیاف می توانند فولادی، پلی پروپیلن، شیشه ای مقاوم به قلیا یا انواع دیگری باشند که هرکدام عملکرد متفاوتی ایجاد می کنند.

هدف اصلی از استفاده از الیاف، ایجاد یک شبکه پراکنده در حجم بتن است. زمانی که ترک های ریز در بتن شکل می گیرند، الیاف می توانند از باز شدن سریع برخی ترک ها جلوگیری کرده و انتقال تنش در دو طرف ترک را تا حدی حفظ کنند.

در یک سقف عرشه فولادی معمولی، اجزایی مانند ورق عرشه، گل میخ، بتن و آرماتورهای مورد نیاز باید به صورت یک سیستم هماهنگ طراحی شوند. اضافه کردن الیاف تنها یکی از متغیرهای این سیستم است و نباید مستقل از طراحی کل سقف بررسی شود.

چرا از بتن الیافی در سقف عرشه فولادی استفاده می شود؟

یکی از مشکلات رایج بتن تازه، ایجاد ترک های ناشی از جمع شدگی پلاستیک و تغییرات حجمی است. این ترک ها معمولا در ساعات اولیه یا در دوره اولیه خشک شدن بتن تشکیل می شوند و شرایط محیطی مانند دمای بالا، باد و تبخیر سریع آب می توانند احتمال ایجاد آنها را افزایش دهند.

استفاده از بعضی الیاف، به ویژه الیاف پلی پروپیلن با مقدار مناسب، می تواند به کنترل ترک های ریز ناشی از جمع شدگی پلاستیک کمک کند.

در مورد الیاف فولادی، علاوه بر کنترل ترک می توان انتظار افزایش ظرفیت پس از ترک و بهبود برخی ویژگی های مکانیکی بتن را داشت. با این حال عملکرد الیاف فولادی به مقدار مصرف، نسبت طول به قطر، مقاومت الیاف و نحوه توزیع آنها بستگی دارد.

هدف از استفاده از بتن الیافی باید پیش از سفارش بتن مشخص باشد. اگر هدف فقط کنترل ترک های ریز اولیه است، ممکن است انتخاب نوع الیاف با حالتی که هدف افزایش مقاومت پس از ترک است کاملا متفاوت باشد.

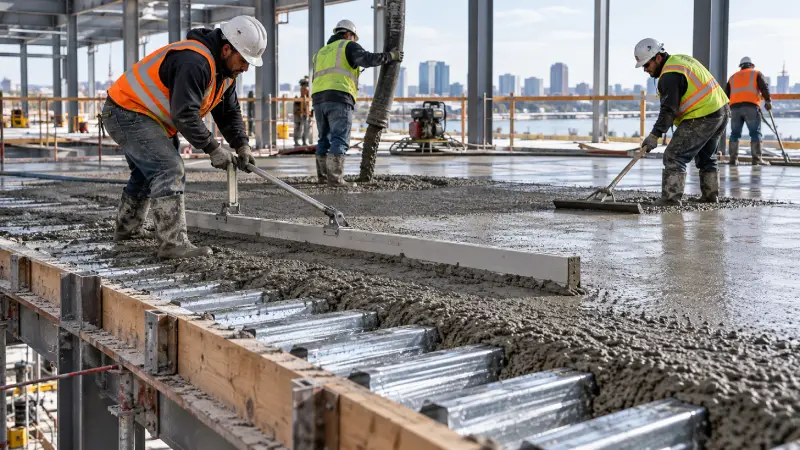

انواع الیاف مورد استفاده در بتن سقف عرشه فولادی

انتخاب الیاف مناسب یکی از مهم ترین مراحل طراحی بتن الیافی است. تمام الیاف اثر یکسانی بر بتن ندارند و استفاده از مقدار بیشتر نیز همیشه نتیجه بهتری ایجاد نمی کند.

الیاف پلی پروپیلن

الیاف پلی پروپیلن یکی از گزینه های رایج برای کنترل ترک های ناشی از جمع شدگی پلاستیک هستند. این الیاف وزن کمی دارند و به صورت رشته های بسیار ریز داخل بتن توزیع می شوند.

عملکرد اصلی این نوع الیاف معمولا کنترل ترک های ریز در سنین اولیه بتن است. بنابراین نباید الیاف پلی پروپیلن را بدون بررسی مهندسی به عنوان جایگزین آرماتورهای سازه ای در نظر گرفت.

یکی از نکات مهم در استفاده از این الیاف، اختلاط صحیح است. اگر الیاف به درستی در بتن توزیع نشوند ممکن است در بعضی نقاط تجمع پیدا کنند و یکنواختی مخلوط کاهش یابد.

الیاف فولادی

الیاف فولادی معمولا مقاومت و سختی بیشتری نسبت به الیاف پلیمری دارند و می توانند رفتار بتن را پس از شروع ترک خوردگی بهبود دهند.

این الیاف در اشکال مختلف مانند صاف، موج دار یا دارای انتهای قلاب دار تولید می شوند. شکل هندسی الیاف روی میزان درگیری آنها با بتن تاثیر دارد.

در صورت طراحی مناسب، الیاف فولادی می توانند ظرفیت جذب انرژی و مقاومت بتن در برابر گسترش ترک را افزایش دهند. با این حال مقدار مصرف باید با توجه به نیاز سازه ای و مشخصات فنی پروژه تعیین شود.

الیاف ماکرو سنتتیک

الیاف ماکرو سنتتیک از مواد پلیمری ساخته می شوند اما نسبت به الیاف میکرو ابعاد بزرگ تری دارند. این گروه می تواند برای کنترل ترک و افزایش رفتار پس از ترک در برخی کاربردها استفاده شود.

مزیت آنها نسبت به فولاد، مقاومت در برابر خوردگی است، اما عملکرد سازه ای هر محصول باید بر اساس مشخصات کارخانه تولیدکننده و نتایج آزمایشگاهی بررسی شود.

مقایسه انواع الیاف برای سقف عرشه فولادی

این جدول فقط برای مقایسه عمومی است و انتخاب نهایی باید براساس نقشه سازه، مشخصات فنی محصول و تایید مهندس طراح انجام شود.

آیا بتن الیافی می تواند جایگزین میلگرد حرارتی شود؟

یکی از مهم ترین سوالات درباره بتن الیافی در سقف عرشه فولادی این است که آیا با استفاده از الیاف می توان میلگرد حرارتی یا آرماتورهای دیگر را حذف کرد.

پاسخ این سوال برای تمام پروژه ها یکسان نیست. نمی توان به صورت عمومی اعلام کرد که اضافه کردن الیاف به بتن اجازه حذف تمام میلگردهای حرارتی را می دهد.

در بعضی سیستم های طراحی شده و دارای تایید مهندسی، ممکن است استفاده از الیاف مشخص با دوز مصرف معین برای بخشی از وظایف کنترل ترک مورد استفاده قرار گیرد. اما این تصمیم باید در نقشه و محاسبات سازه پیش بینی شده باشد.

آرماتورهای منفی، تقویتی، اطراف بازشوها یا سایر میلگردهایی که وظیفه سازه ای دارند نیز نباید صرفا به دلیل استفاده از بتن الیافی حذف شوند.

در اجرای سقف عرشه فولادی هرگونه تغییر در آرماتورگذاری باید با تایید طراح انجام شود.

تاثیر بتن الیافی بر ترک خوردگی سقف عرشه فولادی

ترک خوردگی یکی از مهم ترین دلایل استفاده از الیاف در بتن است. ترک در بتن می تواند ناشی از عوامل مختلفی مانند جمع شدگی پلاستیک، جمع شدگی خشک شدن، تغییرات دما، بارگذاری یا محدودیت تغییر شکل باشد.

الیاف ریز پلیمری بیشتر در کنترل ترک های بسیار ریز سنین اولیه تاثیر دارند. این الیاف می توانند باعث شوند ترک ها با عرض کمتر و پراکندگی بیشتر تشکیل شوند.

الیاف فولادی و ماکرو سنتتیک بزرگ تر می توانند بعد از شروع ترک نیز در انتقال تنش نقش داشته باشند. با عبور الیاف از محل ترک، باز شدن آن با مقاومت بیشتری مواجه می شود.

البته استفاده از الیاف به تنهایی نمی تواند ترک خوردگی را به طور کامل حذف کند. طرح اختلاط مناسب، عمل آوری، ضخامت بتن و نحوه اجرا همچنان اهمیت زیادی دارند.

مقدار مصرف الیاف در بتن سقف عرشه فولادی چقدر است؟

مقدار مصرف الیاف یک عدد ثابت برای تمام پروژه ها نیست. نوع الیاف، هدف استفاده، مشخصات محصول و عملکرد مورد انتظار تعیین می کنند چه مقداری باید به بتن اضافه شود.

برای الیاف پلی پروپیلن میکرو معمولا مقادیر مصرف کمتر از الیاف فولادی است، زیرا این الیاف وزن مخصوص پایین و تعداد رشته بسیار زیادی دارند.

در مورد الیاف فولادی، مقدار مصرف می تواند به شکل قابل توجهی بیشتر باشد و باید براساس طراحی مشخص شود.

استفاده بیش از حد الیاف بدون اصلاح طرح اختلاط ممکن است کارایی بتن را کاهش دهد و پمپاژ و پرداخت سطح را دشوار کند. بنابراین افزایش مقدار الیاف به صورت تجربی روش مناسبی نیست.

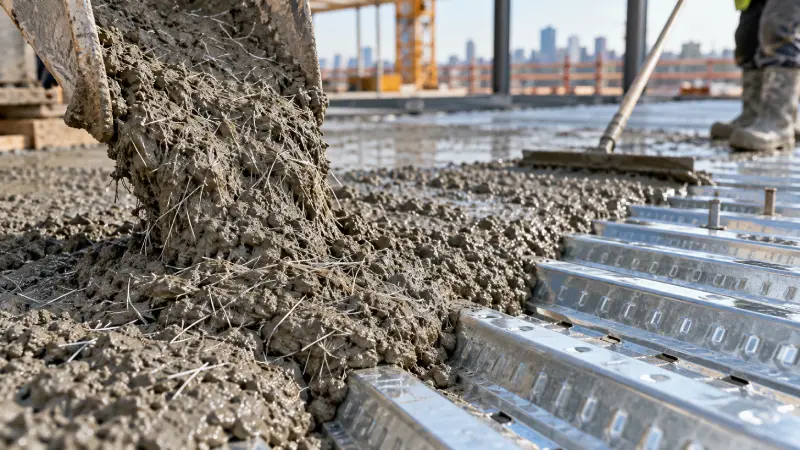

تاثیر الیاف بر اسلامپ و کارایی بتن

یکی از نکات اجرایی مهم، تاثیر الیاف بر روانی بتن است. اضافه شدن الیاف می تواند حرکت آزادانه اجزای بتن را محدود کرده و اسلامپ ظاهری را کاهش دهد.

هرچه مقدار الیاف بیشتر باشد یا طول و نسبت ابعادی آنها افزایش پیدا کند، این اثر ممکن است بیشتر شود.

راه حل این مشکل اضافه کردن آب در محل پروژه نیست. افزایش بدون کنترل آب می تواند نسبت آب به سیمان را افزایش داده و مقاومت و دوام بتن را کاهش دهد.

در صورت نیاز باید طرح اختلاط از ابتدا متناسب با بتن الیافی طراحی شود و از افزودنی های مناسب برای رسیدن به کارایی مورد نیاز استفاده شود.

روش اختلاط بتن الیافی برای عرشه فولادی

توزیع یکنواخت الیاف در مخلوط یکی از عوامل اصلی عملکرد مناسب است. اگر الیاف به صورت توده ای تجمع پیدا کنند، هم کارایی بتن کاهش پیدا می کند و هم بخش هایی از سقف تراکم نامناسبی خواهند داشت.

الیاف باید مطابق دستورالعمل تولیدکننده و طرح اختلاط به بتن اضافه شوند. زمان و ترتیب اضافه کردن بسته به نوع الیاف می تواند متفاوت باشد.

در زمان حمل بتن نیز باید از جداشدگی اجزای مخلوط جلوگیری شود. پیش از بتن ریزی بهتر است وضعیت کارایی بتن کنترل شود و در صورت مشاهده تجمع الیاف، موضوع بررسی شود.

روش اجرای بتن الیافی روی عرشه فولادی

پیش از بتن ریزی باید ورق های عرشه، گل میخ ها، آرماتورهای مورد نیاز، بازشوها و لبه های سقف کنترل شوند. سطح ورق نباید دارای آلودگی هایی باشد که روی عملکرد سیستم تاثیر بگذارند.

بتن باید به صورت یکنواخت روی سقف توزیع شود. تخلیه مقدار زیاد بتن در یک نقطه می تواند بار متمرکز زیادی روی ورق و سازه موقت وارد کند.

ویبره نیز باید کنترل شده انجام شود. ویبره بیش از حد می تواند باعث جداشدگی اجزای مخلوط شود و ویبره ناکافی نیز تراکم مناسب را کاهش می دهد.

پس از تسطیح سطح، عملیات عمل آوری باید در زمان مناسب آغاز شود تا از تبخیر سریع آب و ایجاد ترک های اولیه جلوگیری شود.

تاثیر بتن الیافی بر وزن سقف عرشه فولادی

اضافه شدن الیاف پلی پروپیلن به دلیل مقدار مصرف و وزن مخصوص پایین، تاثیر قابل توجهی بر وزن کلی بتن ندارد.

الیاف فولادی وزن بیشتری دارند، اما مقدار آنها نیز در مقایسه با وزن کل بتن محدود است. با این حال در محاسبات دقیق سازه ای باید وزن تمام اجزای سیستم در نظر گرفته شود.

مزیت احتمالی سیستم الیافی نباید صرفا بر اساس کاهش وزن بررسی شود. مهم ترین موضوع عملکرد مورد انتظار بتن و امکان بهینه سازی آرماتورگذاری در صورت تایید طراح است.

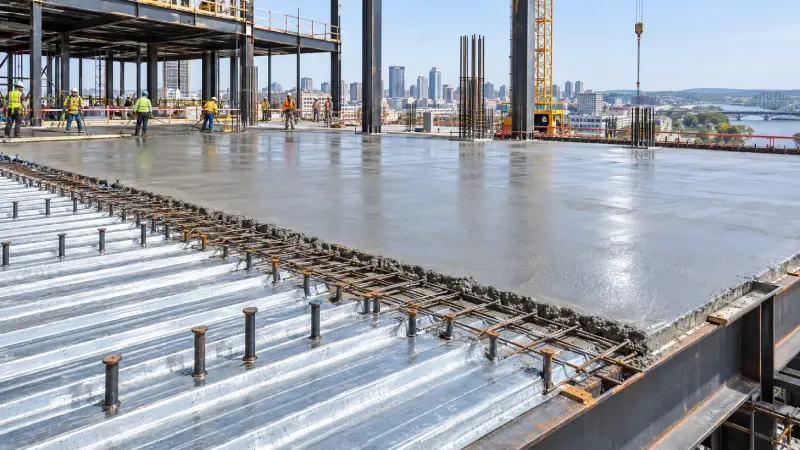

تاثیر بتن الیافی بر هزینه سقف عرشه فولادی

استفاده از الیاف هزینه اولیه بتن را افزایش می دهد، زیرا قیمت الیاف به هزینه هر متر مکعب بتن اضافه می شود. با این حال تحلیل اقتصادی باید هزینه کل اجرا را در نظر بگیرد.

اگر در یک پروژه مشخص استفاده از الیاف با تایید طراح باعث کاهش بخشی از عملیات آرماتوربندی شود، ممکن است زمان اجرای پروژه کاهش پیدا کند.

از طرف دیگر، استفاده از الیاف خاص ممکن است هزینه مصالح را افزایش دهد و اگر مزیت اجرایی مشخصی ایجاد نکند، از نظر اقتصادی توجیه نداشته باشد.

همچنین قیمت عرشه فولادی تنها بخشی از هزینه نهایی سقف است و هزینه ورق، گل میخ، بتن، آرماتور، الیاف، نیروی اجرایی و تجهیزات باید به صورت یکجا بررسی شوند.

بتن الیافی برای چه پروژه هایی مناسب است؟

بتن الیافی می تواند در پروژه هایی که کنترل ترک اهمیت زیادی دارد مورد توجه قرار گیرد. پارکینگ ها، ساختمان های صنعتی، پروژه های با دهانه های متعدد و سقف هایی با سطح وسیع از نمونه هایی هستند که ممکن است استفاده از سیستم الیافی در آنها بررسی شود.

در پروژه هایی که سرعت اجرا اهمیت دارد نیز استفاده از بعضی سیستم های الیافی می تواند مزیت ایجاد کند، البته تنها زمانی که جزئیات اجرایی از قبل در طراحی پیش بینی شده باشند.

در مقابل، استفاده از الیاف بدون هدف مشخص و فقط به دلیل تصور افزایش عمومی مقاومت بتن منطقی نیست.

بتن الیافی در عرشه فولادی بهتر است یا بتن معمولی؟

پاسخ به این سوال به هدف پروژه بستگی دارد. بتن معمولی با آرماتورگذاری صحیح می تواند عملکرد کاملا مناسبی در سقف عرشه فولادی داشته باشد.

بتن الیافی زمانی مزیت پیدا می کند که پروژه به کنترل بهتر ترک، رفتار پس از ترک یا کاهش برخی عملیات اجرایی نیاز داشته باشد و استفاده از الیاف در محاسبات تایید شده باشد.

بنابراین بتن الیافی را نباید به عنوان نسخه بهتر بتن معمولی برای تمام پروژه ها معرفی کرد. هر دو سیستم در صورت طراحی و اجرای صحیح می توانند عملکرد مناسبی داشته باشند.

آیا استفاده از بتن الیافی سرعت اجرای سقف را افزایش می دهد؟

در بعضی پروژه ها بله، اما این موضوع به نحوه طراحی سیستم بستگی دارد. اگر طراح اجازه دهد بخشی از آرماتورهای مربوط به کنترل ترک با سیستم الیافی مشخص جایگزین شوند، زمان آرماتوربندی می تواند کاهش پیدا کند.

از طرف دیگر بتن الیافی نیازمند کنترل دقیق تر اختلاط و پمپاژ است و اگر طرح اختلاط مناسب نباشد، ممکن است عملیات بتن ریزی دشوار شود.

بنابراین افزایش سرعت زمانی اتفاق می افتد که طراحی، تامین مصالح و عملیات اجرایی از ابتدا با یکدیگر هماهنگ باشند.

اشتباهات رایج در اجرای بتن الیافی در سقف عرشه فولادی

یکی از اشتباهات رایج، اضافه کردن الیاف بدون طراحی قبلی است. مقدار الیاف باید از قبل در مشخصات بتن تعیین شده باشد و کارگاه نباید به صورت تجربی دوز مصرف را تغییر دهد.

اشتباه دیگر اضافه کردن آب برای جبران کاهش اسلامپ است. این کار می تواند مقاومت بتن را کاهش دهد و ترک خوردگی و جمع شدگی را افزایش دهد.

توزیع نامناسب الیاف نیز می تواند باعث ایجاد توده های الیاف شود. اختلاط باید تا رسیدن به توزیع یکنواخت ادامه پیدا کند.

حذف میلگردهای سازه ای بدون تایید طراح از مهم ترین اشتباهات اجرایی است. وجود الیاف به تنهایی مجوز تغییر نقشه سازه نیست.

جمع بندی نهایی

بتن الیافی در سقف عرشه فولادی می تواند برای کنترل ترک، بهبود رفتار بتن پس از ترک و در برخی پروژه های طراحی شده برای بهینه سازی عملیات اجرایی استفاده شود. نوع الیاف و مقدار مصرف باید براساس هدف پروژه انتخاب شوند و استفاده از الیاف بیشتر به معنای عملکرد بهتر نیست.

الیاف پلی پروپیلن بیشتر برای کنترل ترک های ریز ناشی از جمع شدگی پلاستیک کاربرد دارند، در حالی که الیاف فولادی و بعضی الیاف ماکرو سنتتیک می توانند رفتار پس از ترک متفاوتی ایجاد کنند.

یکی از مهم ترین نکات این است که بتن الیافی به صورت خودکار جایگزین میلگرد حرارتی، آرماتورهای تقویتی یا سایر اجزای سازه ای نمی شود. هرگونه حذف یا کاهش آرماتور باید در طراحی سازه تایید شده باشد.

کیفیت طرح اختلاط، توزیع یکنواخت الیاف، کنترل روانی بتن، بتن ریزی صحیح و عمل آوری مناسب همگی بر نتیجه نهایی تاثیر دارند. در نتیجه موفقیت استفاده از بتن الیافی به هماهنگی میان طراحی، تولید بتن و اجرای صحیح سقف وابسته است.

سوالات متداول درباره بتن الیافی در سقف عرشه فولادی

۱- آیا بتن الیافی جایگزین میلگرد حرارتی سقف عرشه فولادی می شود؟

در همه پروژه ها خیر. امکان کاهش یا جایگزینی بخشی از آرماتور فقط زمانی قابل بررسی است که نوع و مقدار الیاف براساس محاسبات سازه ای تعیین شده و طراح سازه آن را تایید کرده باشد. اضافه کردن الیاف به صورت تجربی مجوز حذف میلگرد نیست.

۲- بهترین الیاف برای بتن سقف عرشه فولادی کدام است؟

انتخاب به هدف استفاده بستگی دارد. برای کنترل ترک های جمع شدگی پلاستیک معمولا الیاف پلی پروپیلن میکرو مورد بررسی قرار می گیرند، در حالی که برای رفتار پس از ترک ممکن است الیاف فولادی یا ماکرو سنتتیک مناسب تر باشند.

۳- آیا بتن الیافی هزینه سقف عرشه فولادی را کاهش می دهد؟

همیشه خیر. الیاف هزینه بتن را افزایش می دهند، اما در برخی پروژه ها ممکن است با کاهش زمان اجرا یا بهینه سازی بخشی از آرماتورگذاری، هزینه کل پروژه تغییر کند. برای تصمیم دقیق باید هزینه مصالح و اجرای هر دو روش به صورت کامل مقایسه شود.
