چرا گلمیخ در سقف عرشه فولادی یک جزء حیاتی است؟
سقف عرشه فولادی بدون برشگیر، فقط یک دال بتنی روی ورق فولادی است. در این حالت بتن و فولاد هرکدام جداگانه باربری میکنند؛ یعنی تقریباً نیمی از ظرفیت سازه هدر میرود. گلمیخ همان عضوی است که این دو مصالح را به هم قفل میکند و عملکرد مرکب را به وجود میآورد.
نتیجه این درگیری مکانیکی، افزایش صلبیت خمشی، کاهش ضخامت دال و حذف خیزهای اضافی است. در واقع یک گلمیخ ۱۹ میلیمتری سالم که درست جوش خورده باشد، میتواند بیش از ۵ تن نیروی برشی را بین بتن و تیر فولادی منتقل کند. پس انتخاب و اجرای آن باید با حساسیت فنی بالا انجام شود.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان

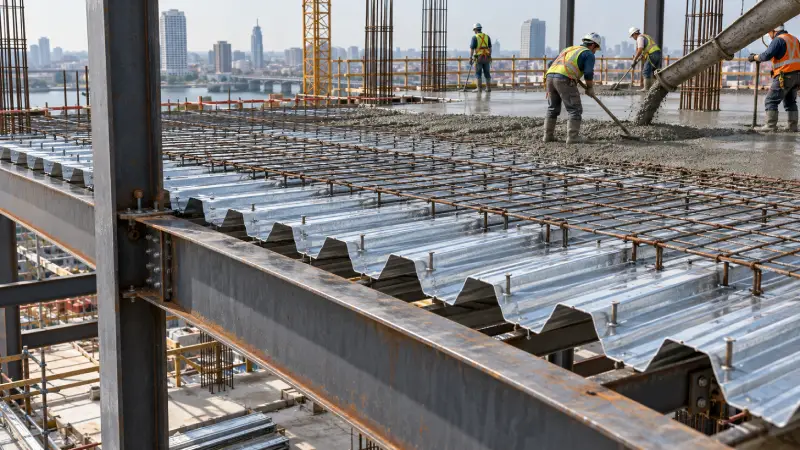

سه رکن اصلی در تأمین گلمیخ سقف عرشه فولادی
برای اینکه گلمیخ نقش خود را در سقف عرشه فولادی به درستی ایفا کند، تأمینکننده باید سه بخش را تضمین کند: خود گلمیخ، فرایند جوشکاری و چیدمان نهایی روی تیرها. با حذف یا سادهانگاری هر یک از این موارد، سقف به یک سازه آسیبپذیر تبدیل میشود.
۱. کیفیت و استاندارد خود گلمیخ
- گلمیخ باید دقیقاً مطابق با استاندارد بینالمللی DIN EN ISO 13918 تولید شود. هرگونه انحراف در ترکیب شیمیایی یا ابعاد، جوشپذیری را از بین میبرد.
- جنس پایه از فولاد کمآلیاژ با مقاومت کششی حداقل ۴۵۰ مگاپاسکال و تنش تسلیم ۳۵۰ مگاپاسکال است. کربن کنترلشده (بین ۰.۱۸ تا ۰.۲۳ درصد) برای قابلیت جوشکاری عالی ضروری است.
- سطح گلمیخ باید کاملاً تمیز، بدون زنگزدگی، روغن و پوسته اکسیدی باشد. وجود هر آلودگی، ایجاد قوس پایدار را مختل میکند و حبس سرباره در جوش را به دنبال دارد.
- گلمیخهایی که از میلگردهای ساختمانی معمولی (میلگرد ذوبی) تراشکاری میشوند، فاقد ارزش فنی هستند. این قطعات خواص مکانیکی مورد نیاز را ندارند و جوش آنها غیرقابل اعتماد است.
۲. جوشکاری دقیق و کنترلشده
- تنها روش قابل قبول، جوش قوسی با دستگاه تمامخودکار یا نیمهخودکار Stud Welding است. جوشکاری دستی با الکترود تحت هیچ شرایطی مجاز نیست.
- پارامترهای جوش شامل جریان مستقیم ۸۰۰ تا ۱۲۰۰ آمپر، زمان قوس ۰.۳ تا ۰.۸ ثانیه و نیروی فنر ۵۰ تا ۱۵۰ نیوتن، متناسب با قطر گلمیخ تنظیم میشوند.
- حلقه سرامیکی (Ferrule) باید قبل از جوشکاری دقیقاً زیر گلمیخ قرار گیرد. این قطعه سرامیکی حوضچه مذاب را شکل میدهد، از پاشش فلز مذاب جلوگیری میکند و نفوذ ریشه جوش را تضمین میکند.
- پس از خنک شدن، سرامیک باید به راحتی با ضربه چکش جدا شود. اگر سرامیک ذوب شده یا به گلمیخ چسبیده باشد، نشانه حرارت بیش از حد و آسیب به ساختار جوش است.
- سطح فولاد تیر نیز باید تا گرید SA 2.5 تمیزکاری (سندبلاست یا برسکشی سنگین) شده باشد تا اتصال سالم شکل بگیرد.

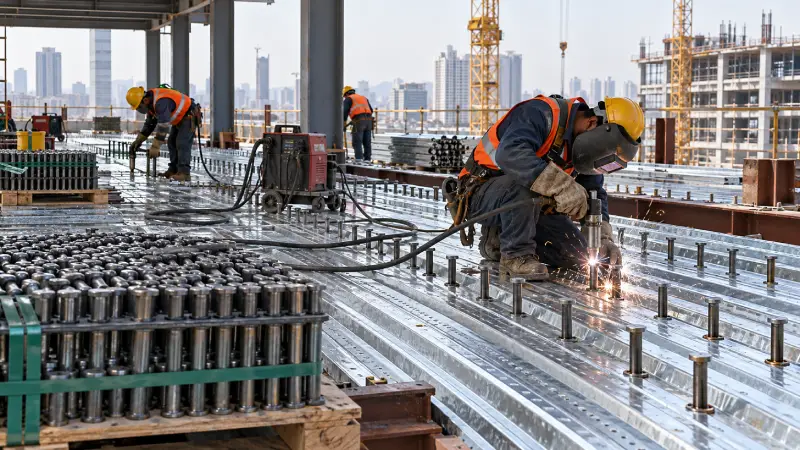

۳. تعداد، فاصله و جانمایی استاندارد
- فاصله طولی گلمیخها روی تیر بر اساس محاسبات برش طولی تعیین میشود و در بیشتر پروژههای ساختمانی بین ۱۵ تا ۲۵ سانتیمتر قرار میگیرد. در یکسوم ابتدایی دهانه نزدیک تکیهگاه، این فاصله تا ۱۰ سانتیمتر هم کاهش مییابد.

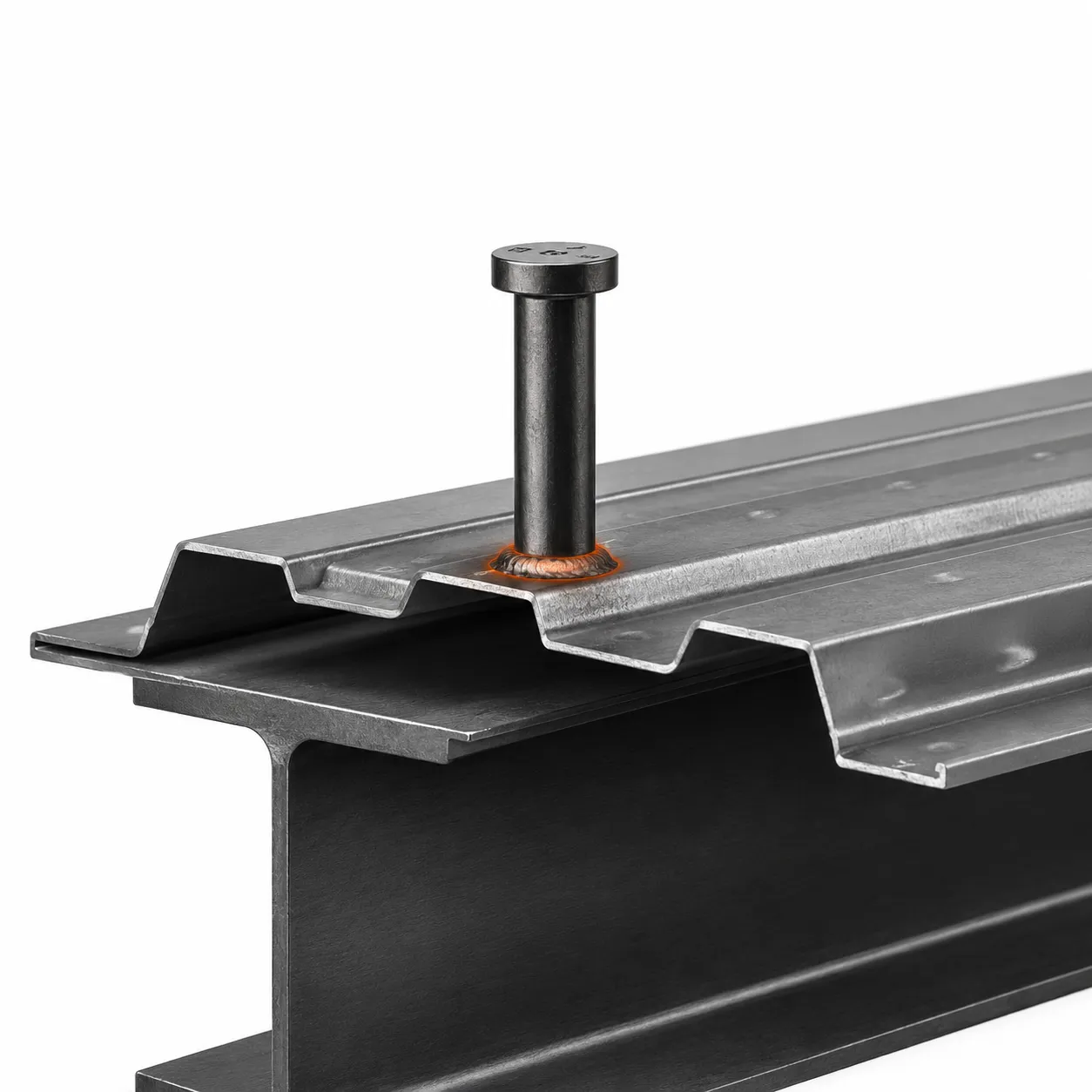

- گلمیخ باید حتماً در مرکز موج ورق عرشه (در پایینترین نقطه) جوش بخورد. جوش در بالای موج باعث تماس ناقص با تیر میشود و عملاً بلااستفاده است.
- حداقل ارتفاع گلمیخ بعد از نصب، از بالای ورق ذوزنقهای تا بالای سر گلمیخ، نباید از ۴۰ میلیمتر کمتر باشد. این ارتفاع درگیری مکانیکی کافی با بتن را تضمین میکند.
- رعایت فاصله از لبه تیر (حداقل ۳۰ میلیمتر) و فاصله عرضی بین دو ردیف گلمیخ (حداقل ۴ برابر قطر) الزامی است.
تولید گلمیخ در بایرایرانیان؛ از فورج سرد تا استاندارد جهانی
بایرایرانیان گلمیخهای برشگیر را با نام تجاری «BR» و با روش فورج سرد (Cold Heading) تولید میکند. در این روش مفتول فولادی آنیل فسفات شده با قطر اولیه مشخص، طی دو مرحله کشش و فورج چهارقالبه به شکل نهایی درمیآید. این فرایند مزیتهای غیرقابل چشمپوشی دارد:
- ساختار دانهبندی فولاد ریزدانه و همگن میشود و خواص مکانیکی (بهویژه استحکام خستگی) به شدت بهبود مییابد.
- تلرانس ابعادی در حد ۰.۱ میلیمتر باقی میماند. در نتیجه گلمیخ کاملاً بر محور دستگاه جوش منطبق میشود و قوس پایدار خواهد داشت.
- فسفاته شدن سطح مفتول یک لایه محافظ نازک ایجاد میکند که هم از زنگزدگی انبار جلوگیری میکند و هم جوشپذیری را بهتر میکند.
این محصول طبق الزامات DIN EN ISO 13918 و مبحث دهم مقررات ملی ساختمان تولید میشود. نتایج آزمایش کشش، خمش و سختیسنجی در آزمایشگاه مرجع جهاد شریف به صورت مستند موجود است. برخلاف نمونههای ریختهگری که ساختار ریختگی دارند و ترد هستند، گلمیخ BR در تست خمش ۳۰ درجه بدون کوچکترین ترک یا جداشدگی عمل میکند.
ابعاد پرکاربرد موجود در انبار بایرایرانیان:
- گلمیخ ۱۹ × ۱۰۰ میلیمتر
- گلمیخ ۱۹ × ۱۱۵ میلیمتر
- گلمیخ ۱۹ × ۱۵۰ میلیمتر
همراه با گلمیخ، سرامیکهای مخصوص جوش نیز تأمین میشود: سرامیک ۸ پر و سرامیک ۳۲ پر با کاتالیست بالا. کاتالیست موجود در ترکیب سرامیک، پایداری قوس را افزایش میدهد و گازهای محافظ موضعی ایجاد میکند. نتیجه جوشی با نفوذ کامل و عاری از خلل و فرج است.
نقش سرامیک (حلقه محافظ حرارت) در کیفیت جوش
حلقه سرامیکی یک قطعه مصرفی اما بسیار استراتژیک است. این قطعه سه کار انجام میدهد: مذاب را در اطراف گلمیخ متمرکز نگه میدارد، از اکسید شدن فلز مذاب جلوگیری میکند و شکل گِردِ پای جوش را ایجاد میکند.
حذف سرامیک یا استفاده از انواع بیکیفیت، به حبس سرباره، کاهش سطح مقطع مؤثر جوش و ترکهای ریز منجر میشود. پس از هر جوش، سرامیک باید شکسته و دور انداخته شود. استفاده مجدد از آن ممنوع است. بایرایرانیان انواع سرامیک دندهدرشت و دندهریز را بهصورت تکی و بستهبندی در کنار گلمیخ عرضه میکند.

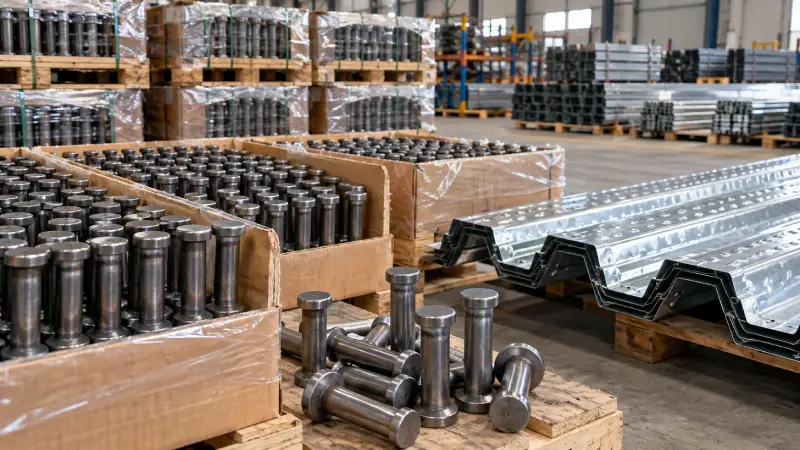

انواع گلمیخ و کاربرد آنها در سقف عرشه فولادی
در سقفهای عرشه فولادی، تنها گلمیخهای جوشی قوسی با سر تخت و استاندارد به کار میروند. با این حال بسته به ضخامت ورق و شرایط پروژه، شکلهای دیگری هم تعریف شده است. جدول زیر تمایز آنها را شفاف میکند:
| نوع گلمیخ | ابعاد رایج (میلیمتر) | کاربرد در سقف عرشه | مزیت اصلی | روش نصب |
|---|---|---|---|---|
| گلمیخ جوشی استاندارد | ۱۹×۱۰۰ / ۱۹×۱۲۵ | تمامی سقفهای مرکب با ضخامت دال معمولی | اتصال صلب و ظرفیت برشی بالا | دستگاه جوش قوسی تمامخودکار |
| گلمیخ با سر کاهشیافته | ۱۹×۸۰ / ۱۶×۸۰ | ورقهای عرشه نازک (زیر ۰.۸ میلیمتر) | جوشپذیری عالی بدون سوختگی ورق | دستگاه جوش قوسی با کنترل جریان دقیق |
| گلمیخ پرسی | ۱۵ تا ۱۹ میلیمتر | پروژههای خاص با محدودیت دسترسی برق | نصب سریع بدون نیاز به جوشکاری | تفنگ پنوماتیک پرسی |
گلمیخهای هیلتی یا میخهای انفجاری برای بارهای برشی سبک طراحی شدهاند و در سقفهای عرشه فولادی سنگین هرگز جایگزین گلمیخ جوشی نمیشوند. ظرفیت برشی آنها به مراتب کمتر از حد نیاز رفتار مرکب است.
تست و کنترل کیفیت؛ زنده نگه داشتن اتصال مرکب
کار گلمیخ با جوش خوردن تمام نمیشود. یک برنامه تضمین کیفیت حداقلی باید بلافاصله بعد از نصب اجرا گردد:
- بازرسی چشمی ۱۰۰٪: تمام گلمیخها بررسی شوند. عدم وجود ترک، پاشش اضافی، رنگپریدگی یا سوختگی سرامیک کنترل گردد. گلمیخی که گرده جوش اطراف آن کامل نباشد (کمتر از ۳۶۰ درجه) مردود است.
- تست خمش : مطابق مبحث دهم، حداقل ۵٪ گلمیخها (و برای هر تیر حداقل ۲ عدد) با یک لوله به آرامی تا زاویه ۳۰ درجه نسبت به خط قائم خم میشوند. اگر گلمیخ از تیر جدا نشود و ترک در فلز پایه دیده نشود، جوش سالم است. گلمیخهای تست شده را میتوان به حالت اولیه برگرداند مشروط بر اینکه آسیب ندیده باشند.
- تست کشش (در صورت لزوم): در پروژههای حساس، یک گلمیخ تا حد شکست کشیده میشود. شکست باید در ساقه گلمیخ اتفاق بیفتد نه در ناحیه جوش.
بایرایرانیان علاوه بر تأمین گلمیخ استاندارد، راهنمایی فنی کامل برای تست و کنترل کیفیت را در دفترچه فنی پروژه ارائه میدهد تا تیم اجرایی با خیال آسوده نصب را انجام دهد.
اشتباهات رایجی که سقف عرشه فولادی را خراب میکند
در سالهای گذشته، پروژههای زیادی دچار آسیب جدی شدهاند فقط به این دلیل که گلمیخ درست نصب نشده است. بدترین اشتباهات عبارتند از:
- استفاده از گلمیخهای تراشکاری شده از میلگرد: جوشپذیری صفر، ترک در ناحیه متأثر از حرارت و شکست ترد در همان هفته اول.
- جوشکاری دستی با اینورتر و الکترود: نفوذ ناقص، ذوب نشدن پایه و اتصال سرد. این روش را باید ممنوع اعلام کرد.
- نصب گلمیخ در موج بالایی ورق عرشه: فضای خالی زیر ورق باعث میشود جوش به تیر نرسد و فقط یک لکه روی ورق ایجاد شود.
- حذف سرامیک برای صرفهجویی: افت شدید کیفیت جوش، تخلخل و کاهش سطح مؤثر تا ۴۰٪.
- فاصله گذاری یکنواخت بدون توجه به مناطق برش حداکثر: در نزدیکی تکیهگاه جاری شدن برش اتفاق میافتد؛ تعداد گلمیخ در این ناحیه باید ۲ برابر وسط دهانه باشد.
همه این موارد با انتخاب یک تأمینکننده فنی و دارای پشتوانه مهندسی، مانند بایرایرانیان، از اساس حذف میشود. چون در کنار فروش محصول، مشاوره نصب و جانمایی دقیق بر اساس نقشههای سازه نیز ارائه میگردد.

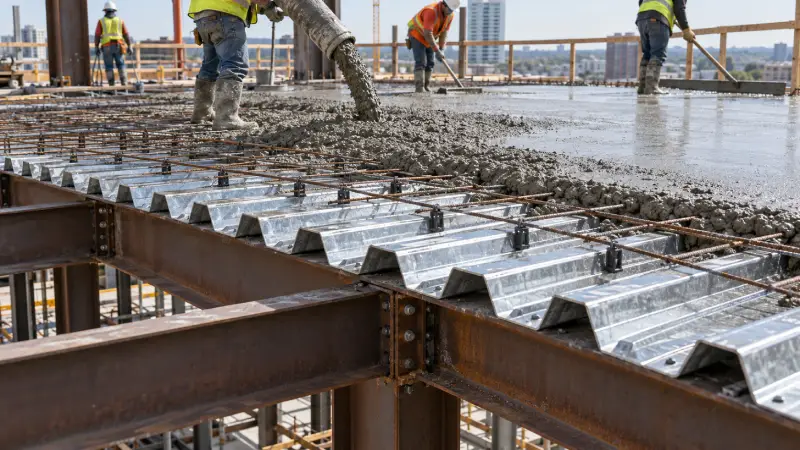

گلمیخ استاندارد با قیمت رقابتی و ارسال سریع
بایرایرانیان به عنوان مجری برتر سقف عرشه فولادی، فرایند تأمین گلمیخ را کاملاً مهندسیشده انجام میدهد. موجودی انبار همواره بالای ۵۰ هزار عدد گلمیخ در سایزهای ۱۹×۱۰۰، ۱۹×۱۱۵ و ۱۹×۱۵۰ به همراه سرامیکهای ۸ پر و ۳۲ پر است.
سفارشها حداکثر طی ۴۸ ساعت کاری به سراسر کشور ارسال میشود. قیمتها بر اساس حجم پروژه محاسبه میگردد و با توجه به حذف واسطهها، بسیار رقابتی است. همچنین نمونه آزمایشگاهی بههمراه آنالیز مواد تحویل خریدار میشود تا پیش از شروع جوشکاری، از کیفیت متریال اطمینان کامل حاصل گردد.
سوالات متداول درباره تأمین گلمیخ سقف عرشه فولادی
گلمیخ در سقف عرشه فولادی دقیقاً چه کاری انجام میدهد؟
گلمیخ نیروی برشی طولی بین دال بتنی و تیر فولادی را انتقال میدهد و از لغزش نسبی آنها جلوگیری میکند. بدون آن، سقف عملکرد مرکب ندارد و مقاومت خمشی به شدت کاهش مییابد.
چرا نباید از گلمیخهای ریختهگری یا تراشکاری شده استفاده کرد؟
این قطعات ساختار دانهبندی درشت و غیرهمگن دارند. جوشپذیری آنها ضعیف است، ترکهای منطقه متأثر از حرارت به سرعت ایجاد میشود و ظرفیت برشی اسمی را تأمین نمیکنند. استاندارد صراحتاً روش تولید را فقط فورج سرد میداند.
طول و قطر مناسب گلمیخ برای سقف من چقدر است؟
قطر ۱۹ میلیمتر رایجترین گزینه است. طول باید به اندازهای باشد که پس از نصب، حداقل ۴۰ میلیمتر از بالای ورق بالاتر قرار گیرد. برای ورق ۷۵ میلیمتری، گلمیخ ۱۲۵ میلیمتری و برای ورق ۵۰ میلیمتری، گلمیخ ۱۰۰ میلیمتری پاسخگوست. محاسبات سازه تعیینکننده نهایی است.
آیا میتوان گلمیخ را با دستگاه جوش معمولی نصب کرد؟
خیر. دستگاه جوش گلمیخ باید مخصوص (Stud Welder) با قابلیت تخلیه جریان بالا در زمان بسیار کوتاه (کمتر از ۱ ثانیه) و مکانیزم بالابری-فشاری اتوماتیک باشد. جوشکاری دستی با الکترود یا CO2 باعث ذوب ناقص و اتصال سرد میشود.
چطور بفهمیم گلمیخها درست جوش خوردهاند؟
بررسی چشمی گرده جوش (باید ۳۶۰ درجه یکنواخت باشد) و تست خمش ۳۰ درجه با لوله، دو روش قطعی و سریع هستند. هرگونه ترک، جداشدگی یا صدا دادن در حین خمش نشانه جوش معیوب است. گلمیخ معیوب باید شکسته و از نو جوشکاری شود.
ارسال گلمیخ به شهرستان چقدر طول میکشد؟
بایرایرانیان سفارشها را حداکثر ظرف ۴۸ ساعت به باربری تحویل میدهد. زمان رسیدن به شهرستان بسته به مسافت متغیر است، ولی با هماهنگی قبلی، حتی پروژههای جنوب و شمال کشور در کمتر از ۳ روز کاری محصول را دریافت میکنند.
آیا بایرایرانیان فقط گلمیخ میفروشد یا خدمات کامل سقف عرشه هم دارد؟
بایرایرانیان یک مجری تخصصی سقف عرشه فولادی است. تأمین ورق عرشه، گلمیخ استاندارد BR، سرامیک جوش، دستگاه جوش گلمیخ، تیم نصب خبره و نظارت فنی همگی بخشی از خدمات یکپارچه این مجموعه به شمار میروند. بنابراین خرید گلمیخ همراه با پشتیبانی مهندسی رایگان ارائه میشود.
جمعبندی
گلمیخ سقف عرشه فولادی، یک قطعه کوچک اما با مسئولیت بزرگ است. انتخاب گلمیخ فورج سرد با سرامیک استاندارد، جوشکاری با دستگاه مخصوص و جانمایی طبق محاسبات، سه شرطی هستند که سقف مرکب را از یک دال معمولی به یک سازه فوقالعاده مقاوم تبدیل میکنند.
بایرایرانیان با تولید گلمیخ BR تحت استاندارد DIN EN ISO 13918 و تأمین سرامیکهای باکیفیت، این زنجیره را کامل در اختیار پروژههای ساختمانی سراسر ایران قرار میدهد. برای دریافت مشاوره فنی، استعلام قیمت لحظهای و ثبت سفارش، با کارشناسان بایرایرانیان تماس بگیرید.
