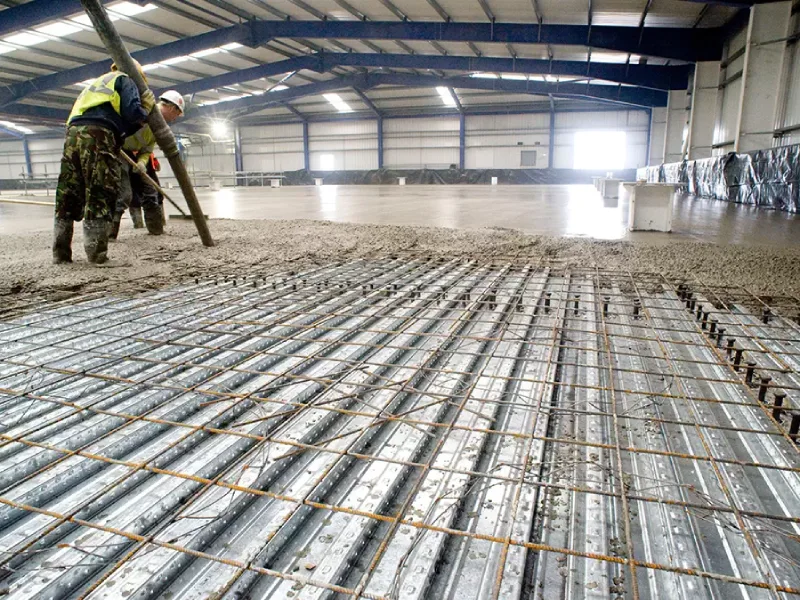

بتن سبک در سقف عرشه فولادی

بتن سبک در سقف عرشه فولادی یکی از راهکارهایی است که می تواند وزن مرده سیستم سقف را کاهش دهد و در طراحی سازه های فولادی به بهینه سازی وزن کلی ساختمان کمک کند. در سیستم های مرکب فولاد و بتن، ورق فولادی علاوه بر اینکه در مرحله اجرای بتن ریزی نقش قالب دائمی را بر عهده دارد، پس از گیرش بتن نیز می تواند در عملکرد مرکب دال مشارکت داشته باشد. به همین دلیل انتخاب نوع بتن، ضخامت دال و مشخصات عرشه باید بر اساس محاسبات سازه ای و شرایط پروژه انجام شود.

بتن معمولی وزن نسبتا زیادی دارد و بخش قابل توجهی از بار مرده یک دال را تشکیل می دهد. استفاده از بتن سبک سازه ای می تواند این وزن را کاهش دهد. طبق تعریف ACI، بتن سبک سازه ای از سنگدانه های سبک ساخته می شود و چگالی تعادلی آن در محدوده مشخصی قرار دارد، در حالی که بتن معمولی چگالی بسیار بیشتری دارد.

در نتیجه، استفاده صحیح از بتن سبک در سیستم سقف می تواند روی وزن تیرها، ستون ها و حتی بار منتقل شده به فونداسیون تاثیر بگذارد. البته بتن سبک نباید صرفا به دلیل وزن کمتر انتخاب شود و نوع بتن مورد استفاده باید از نظر مقاومت، چگالی، دوام و سازگاری با سیستم سازه ای پروژه بررسی شود.

سقف عرشه فولادی چیست؟

سیستم سقف عرشه فولادی یک سیستم مرکب است که از ورق فولادی شکل داده شده، بتن، آرماتور یا شبکه مورد نیاز و اجزای اتصال دهنده تشکیل می شود. ورق فولادی در زمان اجرای بتن ریزی نقش قالب را ایفا می کند و در سیستم های طراحی شده به صورت مرکب، پس از سخت شدن بتن نیز با آن همکاری سازه ای دارد. پژوهش های مربوط به دال های مرکب فولاد و بتن نیز این سیستم را ترکیبی از ورق فولادی و بتن معرفی می کنند که در آن ورق می تواند در مرحله ساخت نقش قالب و در مرحله بهره برداری نقش بخشی از سیستم مقاوم را داشته باشد.

یکی از ویژگی های مهم این روش، کاهش یا حذف بسیاری از عملیات قالب بندی سنتی است. ورق عرشه فولادی به صورت دائمی در محل باقی می ماند و بتن روی آن اجرا می شود. در نتیجه سرعت اجرای سقف می تواند نسبت به برخی روش های سنتی افزایش پیدا کند.

وقتی بتن سبک به جای بتن معمولی در چنین سیستمی مورد استفاده قرار می گیرد، یکی از مهم ترین تغییرات، کاهش وزن بتن است. بنابراین مهندس سازه باید تاثیر این کاهش وزن را در محاسبات کل سیستم در نظر بگیرد.

بتن سبک چیست؟

بتن سبک به بتنی گفته می شود که چگالی آن به میزان قابل توجهی کمتر از بتن ساخته شده با سنگدانه های معمولی باشد. بتن سبک می تواند برای کاربردهای مختلف تولید شود و همه انواع بتن سبک برای استفاده سازه ای مناسب نیستند.

طبق اطلاعات ACI، بتن سبک سازه ای با سنگدانه های سبک تولید می شود و چگالی تعادلی آن معمولا در محدوده ۱۱۲۰ تا ۱۹۲۰ کیلوگرم بر مترمکعب قرار می گیرد. همچنین برای طبقه بندی به عنوان بتن سبک سازه ای، مقاومت فشاری ۲۸ روزه باید بیش از ۱۷ مگاپاسکال باشد.

این نکته بسیار مهم است، زیرا اصطلاح بتن سبک گاهی برای محصولاتی با چگالی و مقاومت بسیار متفاوت استفاده می شود. برای سقف سازه ای نمی توان هر نوع بتن سبک یا بتن فوم دار را بدون بررسی مشخصات فنی مورد استفاده قرار داد.

چرا از بتن سبک در سقف عرشه فولادی استفاده می شود؟

مهم ترین دلیل استفاده از بتن سبک در سقف عرشه فولادی در این سیستم، کاهش بار مرده سقف است. وزن کمتر دال می تواند باعث کاهش بار وارد شده به تیرها، ستون ها و فونداسیون شود. منابع تخصصی بتن سبک نیز کاهش بار مرده را یکی از مهم ترین مزایای بتن سبک سازه ای معرفی می کنند.

این موضوع در ساختمان های چند طبقه اهمیت بیشتری پیدا می کند، زیرا وزن هر طبقه روی اعضای پایین تر سازه اثر می گذارد. اگر وزن سقف در چند طبقه کاهش پیدا کند، اثر تجمعی آن می تواند قابل توجه باشد.

از طرف دیگر، در برخی سیستم های دال مرکب، کاهش وزن بتن می تواند امکان بهینه سازی اعضای فولادی را فراهم کند. البته مقدار واقعی این صرفه جویی کاملا به طراحی سازه، دهانه ها، بارهای وارد شده، ضخامت سقف و ضوابط طراحی بستگی دارد و نمی توان برای همه ساختمان ها یک مقدار ثابت تعیین کرد.

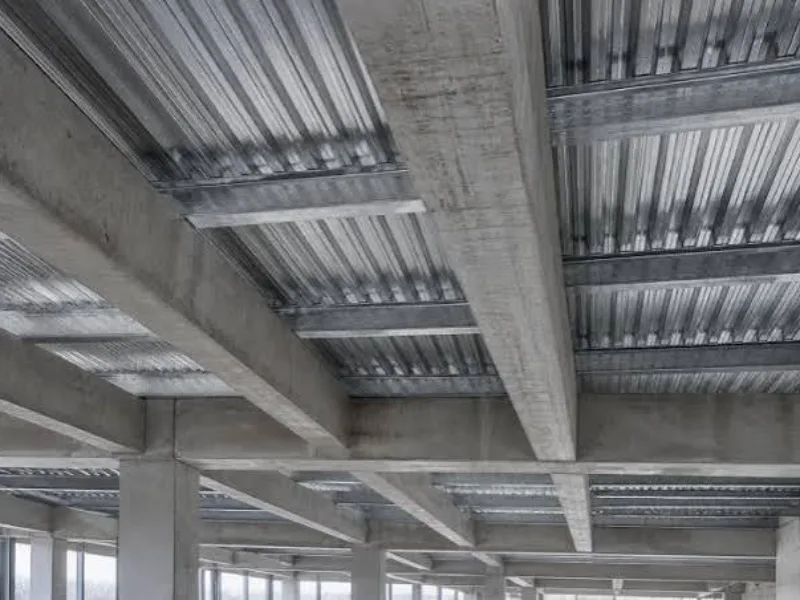

مزایای بتن سبک در سقف عرشه فولادی

استفاده از بتن سبک در سقف عرشه فولادی می تواند مزایای متعددی برای یک سیستم سقف مرکب داشته باشد. با این حال، این مزایا زمانی قابل دستیابی هستند که نوع بتن به درستی انتخاب و اجرای آن مطابق مشخصات فنی پروژه انجام شود.

کاهش وزن مرده سقف

وزن کمتر بتن سبک نسبت به بتن معمولی، مهم ترین مزیت آن در سیستم های سقف مرکب است. منابع فنی، چگالی بتن سبک سازه ای را به طور محسوسی پایین تر از بتن معمولی اعلام می کنند. برای نمونه، ACI محدوده ای حدود ۱۱۲۰ تا ۱۹۲۰ کیلوگرم بر مترمکعب را برای بتن سبک سازه ای مطرح کرده است، در حالی که بتن معمولی معمولا چگالی حدود ۲۲۴۰ تا ۲۴۰۰ کیلوگرم بر مترمکعب دارد.

در یک سقف بزرگ، همین اختلاف چگالی می تواند وزن قابل توجهی از سازه را کاهش دهد.

کاهش بار وارد شده به اعضای سازه

وقتی وزن دال کاهش پیدا کند، بار مرده منتقل شده به تیرها و ستون ها نیز کاهش پیدا می کند. این مسئله می تواند در طراحی سازه به مهندس کمک کند تا ابعاد برخی اعضا را به صورت اقتصادی تری بررسی کند.

البته کاهش مقطع تیر یا ستون به صورت خودکار نتیجه استفاده از بتن سبک نیست. چنین تصمیمی باید پس از محاسبات کامل سازه و کنترل تمام حالات بارگذاری انجام شود.

کاهش بار فونداسیون

کاهش وزن ساختمان در طبقات بالاتر می تواند در نهایت به کاهش بار منتقل شده به فونداسیون منجر شود. منابع تخصصی بتن سبک نیز کاهش بار فونداسیون را یکی از مزایای بالقوه کاهش وزن سازه معرفی کرده اند.

این ویژگی به ویژه در پروژه های چند طبقه و ساختمان هایی که محدودیت های خاص ژئوتکنیکی دارند می تواند اهمیت داشته باشد.

بهبود بهره وری سیستم مرکب

در دال های مرکب فولاد و بتن، همکاری بین ورق فولادی و بتن باعث می شود هر یک از این مصالح در عملکرد سیستم نقش مشخصی داشته باشند. تحقیقات انجام شده روی دال های مرکب دارای عرشه فولادی و بتن سبک نیز نشان داده اند که این ترکیب می تواند یک گزینه مناسب برای برخی کاربردهای سازه ای باشد.

بنابراین بتن سبک را باید به عنوان بخشی از یک سیستم سازه ای کامل بررسی کرد، نه یک ماده جدا از عرشه فولادی.

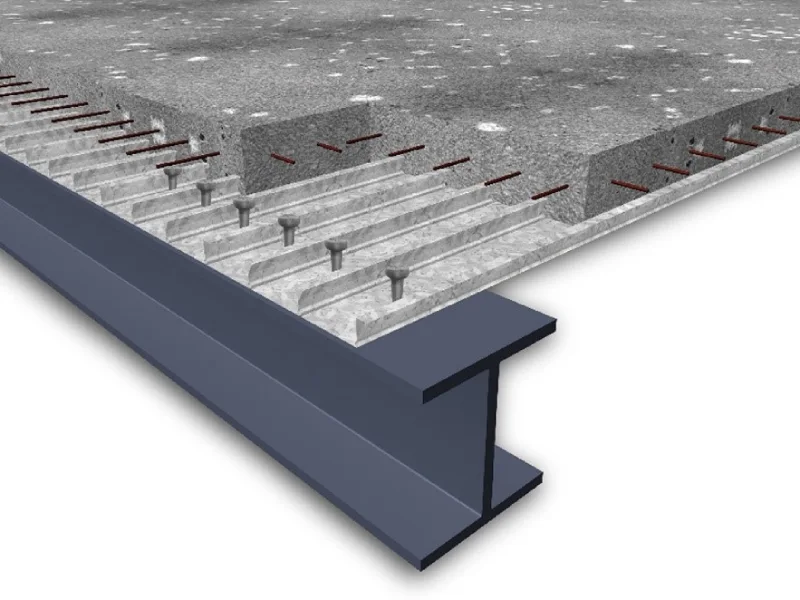

مقایسه بتن سبک و بتن معمولی در سقف عرشه فولادی

تفاوت اصلی بتن سبک و بتن معمولی در این کاربرد به وزن مخصوص و مشخصات مکانیکی آنها مربوط می شود. بتن معمولی معمولا چگالی بیشتری دارد و به همین دلیل وزن بیشتری به سقف اضافه می کند. در مقابل، بتن سبک با استفاده از سنگدانه های سبک می تواند وزن دال را کاهش دهد.

در جدول زیر یک مقایسه کلی بین این دو نوع بتن ارائه شده است. مقادیر چگالی تقریبی هستند و برای طراحی واقعی باید مشخصات بتن پروژه از تولیدکننده و مدارک فنی آن دریافت شود.

اعداد مربوط به محدوده بتن سبک سازه ای بر اساس تعاریف ACI هستند و به معنی مناسب بودن هر بتن سبک برای هر پروژه نیستند.

چه نوع بتن سبکی برای سقف مناسب است؟

یکی از اشتباهات رایج این است که هر ماده ای که وزن کمتری نسبت به بتن معمولی داشته باشد، بتن سبک سازه ای در نظر گرفته شود. در حالی که بتن های سبک از نظر چگالی، مقاومت و کاربرد با یکدیگر تفاوت دارند.

برای سقف عرشه فولادی، در صورتی که بتن بخشی از سیستم سازه ای باشد، باید مشخصات بتن مورد استفاده با الزامات طراحی سازه مطابقت داشته باشد. بتن سبک سازه ای معمولا با سنگدانه های سبک تولید می شود و باید مقاومت و چگالی مشخصی داشته باشد. ACI و ASTM برای این دسته از بتن ها الزامات و روش های ارزیابی مشخصی ارائه کرده اند.

بنابراین استفاده از بتن فوم دار یا بتن بسیار کم چگالی بدون بررسی مقاومت و عملکرد سازه ای، نمی تواند جایگزین بتن سبک سازه ای شود.

تاثیر بتن سبک بر طراحی عرشه فولادی

انتخاب بتن سبک در سقف عرشه فولادی می تواند روی طراحی اجزای سقف اثر بگذارد. یکی از پارامترهای مهم در طراحی عرشه، بار بتن تازه در زمان اجرا است. ورق فولادی باید بتواند وزن بتن تازه و بارهای اجرایی را در شرایط مربوط به پروژه تحمل کند.

پس از سخت شدن بتن، سیستم وارد مرحله دیگری از عملکرد خود می شود و رفتار مرکب فولاد و بتن اهمیت پیدا می کند. پژوهش های انجام شده روی دال های مرکب نیز عملکرد سیستم را در دو مرحله ساخت و بهره برداری بررسی می کنند.

در نتیجه نمی توان صرفا با توجه به وزن خشک بتن، مشخصات عرشه را انتخاب کرد. شرایط بتن ریزی، دهانه بین تیرها، ضخامت دال، وجود یا عدم وجود شمع بندی و سایر پارامترهای طراحی باید در نظر گرفته شوند.

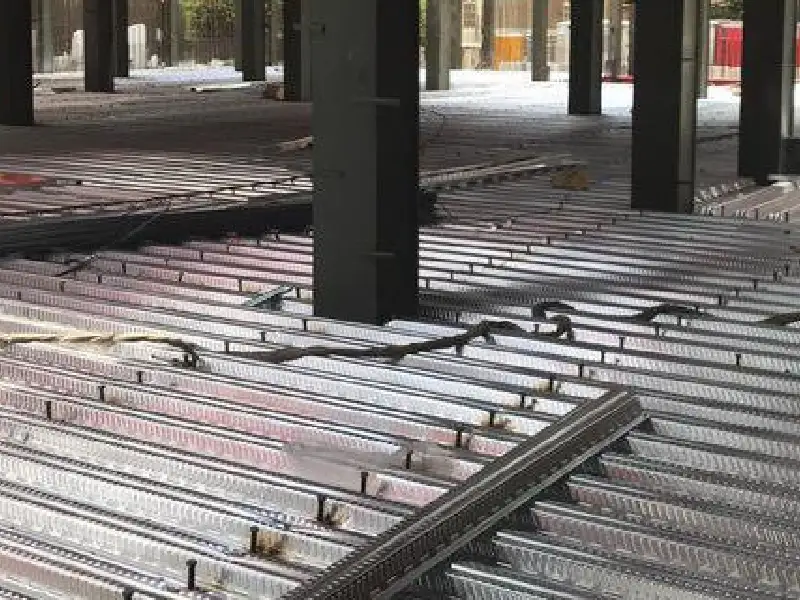

اجرای بتن سبک روی عرشه فولادی چگونه انجام می شود؟

اجرای سقف عرشه فولادی با بتن سبک از نظر اصول کلی مشابه اجرای دال مرکب است، اما کنترل طرح اختلاط، وزن مخصوص، کارایی بتن و شرایط عمل آوری اهمیت بیشتری پیدا می کند.

ابتدا ورق های عرشه فولادی طبق نقشه در محل قرار می گیرند و اتصالات مورد نیاز اجرا می شوند. پس از کنترل تراز، همپوشانی ورق ها و محل بازشوها، آرماتورها یا شبکه تقویتی مورد نیاز نصب می شوند. سپس بتن ریزی با توجه به مشخصات پروژه انجام می شود.

در زمان بتن ریزی باید از تجمع بیش از حد بتن در یک نقطه جلوگیری شود، زیرا بار بتن تازه می تواند باعث افزایش تغییر شکل ورق عرشه شود. روش انتقال بتن، ترتیب بتن ریزی و تجهیزات مورد استفاده باید با شرایط پروژه هماهنگ باشد.

پس از بتن ریزی نیز عمل آوری صحیح بتن اهمیت زیادی دارد. بتن سبک به دلیل ویژگی های سنگدانه های سبک می تواند رفتار متفاوتی از نظر رطوبت داخلی داشته باشد و طرح اختلاط و روش عمل آوری آن باید توسط عوامل فنی پروژه کنترل شود.

نقش پیمانکار در اجرای سقف با بتن سبک

انتخاب پیمانکار عرشه فولادی باتجربه در پروژه هایی که از بتن سبک در سقف عرشه فولادی استفاده می کنند اهمیت زیادی دارد. اجرای صحیح ورق ها، کنترل اتصالات، رعایت ترتیب بتن ریزی و هماهنگی با تیم سازه و تامین کننده بتن از عواملی هستند که می توانند بر کیفیت نهایی سقف تاثیر بگذارند.

پیمانکار باید پیش از شروع عملیات، نقشه های اجرایی و مشخصات فنی را بررسی کند. محل بازشوها، ضخامت بتن، نوع ورق، فواصل تکیه گاه ها و جزئیات مربوط به اتصالات باید مطابق نقشه اجرا شوند.

همچنین بتن مورد استفاده باید دقیقا مطابق مشخصات تعیین شده در طراحی باشد. تغییر نوع بتن یا استفاده از محصولی با چگالی بسیار پایین بدون تایید مهندس سازه می تواند عملکرد سیستم را تحت تاثیر قرار دهد.

آیا بتن سبک باعث کاهش هزینه سقف عرشه فولادی می شود؟

پاسخ این سوال برای تمام پروژه ها یکسان نیست. بتن سبک ممکن است قیمت واحد بیشتری نسبت به بتن معمولی داشته باشد، زیرا تولید و تامین سنگدانه های سبک می تواند هزینه بیشتری ایجاد کند. با این حال، ارزیابی اقتصادی نباید فقط بر اساس قیمت هر مترمکعب بتن انجام شود.

کاهش وزن بتن می تواند در برخی پروژه ها به کاهش وزن تیرها، ستون ها، فونداسیون یا سایر اجزای سازه منجر شود. بنابراین باید هزینه کل سیستم بررسی شود. منابع تخصصی نیز به این نکته اشاره می کنند که با وجود احتمال قیمت بالاتر بتن سبک، کاهش وزن سازه می تواند در برخی پروژه ها موجب صرفه جویی در سایر بخش های ساختمان شود.

به همین دلیل مقایسه قیمت باید بر اساس کل پروژه انجام شود، نه فقط قیمت بتن.

تاثیر بتن سبک بر قیمت عرشه فولادی

قیمت عرشه فولادی تحت تاثیر عوامل مختلفی مانند ضخامت ورق، وزن ورق، نوع گالوانیزه، ابعاد پروژه، مقدار مصرف و شرایط بازار فولاد قرار دارد. انتخاب بتن سبک به صورت مستقیم قیمت خود ورق فولادی را تعیین نمی کند، اما می تواند روی طراحی و وزن سایر اجزای سازه اثر داشته باشد.

برای محاسبه دقیق هزینه، باید مقدار ورق مصرفی، حجم بتن، میلگرد یا شبکه تقویتی، دستمزد اجرا، تجهیزات و هزینه های حمل در کنار یکدیگر بررسی شوند.

به همین دلیل بهتر است قیمت عرشه فولادی را به صورت جدا از هزینه کل سیستم سقف بررسی نکنیم. یک طراحی سبک تر ممکن است در یک بخش هزینه بیشتری داشته باشد اما در بخش های دیگر هزینه را کاهش دهد.

معایب و محدودیت های استفاده از بتن سبک

بتن سبک در سقف عرشه فولادی در کنار مزایای خود محدودیت هایی نیز دارد. مهم ترین موضوع این است که کاهش چگالی بتن می تواند روی برخی خواص مکانیکی آن اثر بگذارد و به همین دلیل نمی توان مقاومت آن را مشابه بتن معمولی فرض کرد.

همچنین کنترل طرح اختلاط بتن سبک اهمیت بسیار زیادی دارد. میزان آب، رطوبت سنگدانه، نوع سنگدانه و افزودنی ها می توانند روی چگالی و عملکرد بتن اثر بگذارند. ASTM نیز تاکید می کند که چگالی بتن سبک به عواملی مانند نسبت های اختلاط، مقدار هوا، نیاز آبی و رطوبت و چگالی ویژه سنگدانه سبک وابسته است.

از طرف دیگر، بتن سبک ممکن است از نظر تامین مصالح در برخی مناطق محدودیت داشته باشد و قیمت آن نیز به محل تولید و فاصله حمل وابسته باشد. بنابراین قبل از انتخاب آن باید امکان تامین مستمر بتن با مشخصات مورد نظر بررسی شود.

نکات مهم در انتخاب بتن سبک برای سقف عرشه فولادی

انتخاب بتن سبک باید از مرحله طراحی سازه آغاز شود. ابتدا باید مشخص شود که آیا کاهش وزن سقف برای پروژه مزیت قابل توجهی ایجاد می کند یا خیر. سپس مشخصات مورد نیاز بتن از نظر مقاومت فشاری، چگالی، دوام و شرایط محیطی تعیین می شود.

پس از آن، باید طرح اختلاط بتن توسط تولیدکننده معتبر تهیه و مشخصات آن کنترل شود. استفاده از بتن سبک بدون مدارک فنی و نتایج آزمایشگاهی مناسب می تواند ریسک اجرای پروژه را افزایش دهد.

همچنین هماهنگی میان طراح سازه، پیمانکار عرشه فولادی و تامین کننده بتن اهمیت زیادی دارد. سیستم سقف باید به عنوان یک مجموعه یکپارچه طراحی و اجرا شود تا عملکرد عرشه و بتن با یکدیگر سازگار باشد.

جمع بندی نهایی

بتن سبک در سقف عرشه فولادی می تواند راهکاری موثر برای کاهش وزن مرده سقف و در نتیجه کاهش بار وارد شده به برخی اعضای سازه باشد. این ویژگی به ویژه در ساختمان های چند طبقه اهمیت دارد، زیرا کاهش وزن سقف می تواند اثر خود را در تیرها، ستون ها و فونداسیون نیز نشان دهد.

با این حال، هر بتن سبکی برای استفاده سازه ای مناسب نیست. بتن مورد استفاده باید از نظر چگالی، مقاومت فشاری، دوام و طرح اختلاط با الزامات پروژه مطابقت داشته باشد. بر اساس تعریف ACI، بتن سبک سازه ای باید در محدوده مشخصی از چگالی قرار داشته باشد و مقاومت فشاری ۲۸ روزه آن نیز از حد تعیین شده بالاتر باشد.

در نهایت، استفاده موفق از بتن سبک در سقف عرشه فولادی به طراحی دقیق، انتخاب مصالح مناسب و اجرای اصولی وابسته است. انتخاب پیمانکار عرشه فولادی متخصص، کنترل کیفیت بتن و رعایت نقشه های سازه ای می تواند نقش مهمی در دستیابی به عملکرد مورد انتظار سقف داشته باشد.

سوالات متداول درباره بتن سبک در سقف عرشه فولادی

۱- آیا می توان از هر نوع بتن سبک در سقف عرشه فولادی استفاده کرد؟

خیر. بتن سبک مورد استفاده در یک سقف سازه ای باید مشخصات فنی لازم از نظر مقاومت، چگالی و دوام را داشته باشد. بتن های سبک غیرسازه ای یا بسیار کم چگالی را نمی توان بدون تایید طراح به عنوان بتن سازه ای سقف استفاده کرد.

۲- مهم ترین مزیت بتن سبک در سقف عرشه فولادی چیست؟

کاهش وزن مرده سقف مهم ترین مزیت آن است. این کاهش وزن می تواند بار وارد شده به تیرها، ستون ها و فونداسیون را کاهش دهد و در برخی پروژه ها امکان بهینه سازی سیستم سازه ای را فراهم کند.

۳- آیا استفاده از بتن سبک همیشه باعث کاهش هزینه پروژه می شود؟

خیر. بتن سبک ممکن است قیمت واحد بیشتری از بتن معمولی داشته باشد، اما کاهش وزن سقف می تواند در بخش هایی مانند سازه فولادی و فونداسیون صرفه جویی ایجاد کند. بنابراین باید هزینه کل سیستم و مشخصات پروژه بررسی شود، نه فقط قیمت هر مترمکعب بتن.
