ترسناک به نظر می‌رسد، نه؟ این دقیقاً همان جایی است که مهندسان و پیمانکاران سنتی با مجریان مدرن سقف فلزی اختلاف نظر پیدا می‌کنند. بحث بر سر این نیست که عرشه فولادی تکنولوژی خوبی است یا نه؛ بحث بر سر اجرای درست آن در بافت‌های فرسوده و سازه‌های موجود است. در این مطلب تخصصی از بایرایرانیان گروه برتر و مرجع سقف عرشه فولادی ، بی‌پرده و بر اساس داده‌های واقعی پروژه‌های بازسازی، بررسی می‌کنیم که آیا این سیستم می‌تواند ناجی سقف شما باشد یا خیر.
تاثیر کاهش وزن سقف در بازسازی ساختمان های قدیمی
بزرگترین اشتباه در بازسازی ساختمان‌های قدیمی، بی‌توجهی به وزن مرده سقف است. فرقی نمی‌کند سازه شما اسکلت فلزی داشته باشد یا بتنی؛ در هر دو حالت، پی و ستون‌ها برای بار مشخصی در ۳۰ یا ۴۰ سال پیش طراحی شده‌اند. حالا اگر سقف طاق ضربی خشتی را که وزنی حدود ۵۵۰ تا ۶۰۰ کیلوگرم بر متر مربع دارد، با یک سقف سنگین‌تر جایگزین کنید، فاجعه رخ می‌دهد.
سقف عرشه فولادی در این میان یک استثناست. وزن تمام شده این سقف شامل ورق گالوانیزه ذوزنقه‌ای (معمولاً ضخامت ۰.۸ تا ۱ میلیمتر)، بتن با ضخامت ۸ تا ۱۰ سانتیمتر، میلگرد حرارتی و تأسیسات، به زحمت به ۳۲۰ کیلوگرم بر متر مربع می‌رسد.
این یعنی تقریباً نصف وزن یک طاق ضربی. در پروژه‌های بازسازی، ما بار مرده را از روی فونداسیون برمی‌داریم. این کاهش وزن مستقیماً نیروی زلزله وارد بر سازه را کم میکند. چرا؟ چون نیروی زلزله حاصل ضرب شتاب در جرم است. جرم کمتر یعنی زلزله آرام‌تر.
آیا سقف عرشه فولادی برای بازسازی ساختمان قدیمی مناسب است؟
سقف عرشه فولادی می تواند برای بازسازی بسیاری از ساختمان های قدیمی گزینه مناسبی باشد، اما این موضوع به وضعیت واقعی سازه بستگی دارد و نمی توان فقط به دلیل وزن کمتر یا سرعت اجرای بالاتر، آن را برای هر ساختمان قدیمی مناسب دانست. پیش از تصمیم گیری باید اسکلت موجود، تیرها، ستون ها، اتصالات، دهانه ها و ظرفیت باربری سازه بررسی شوند تا مشخص شود ساختمان توان پذیرش سیستم سقف جدید را دارد یا خیر.
در ساختمان های دارای اسکلت فلزی، سلامت تیرهای قدیمی اهمیت زیادی دارد. وجود خوردگی شدید، کاهش ضخامت بال تیر، جوش های ضعیف یا تغییر شکل تیرها می تواند اجرای مستقیم عرشه فولادی را با مشکل مواجه کند و در برخی موارد ابتدا باید عملیات تقویت انجام شود. همچنین فاصله تیرهای فرعی باید با نوع پروفیل عرشه، ضخامت ورق و وزن بتن هماهنگ باشد.
در ساختمان های قدیمی نباید فقط خود سقف بررسی شود. تغییر سیستم سقف می تواند نحوه انتقال نیرو را در کل سازه تغییر دهد، بنابراین ظرفیت ستون ها، اتصالات و در صورت نیاز فونداسیون نیز باید توسط مهندس سازه کنترل شود. هدف این است که سقف جدید علاوه بر سبک تر بودن، با رفتار سازه موجود سازگار باشد.
به همین دلیل، عرشه فولادی زمانی انتخاب مناسبی برای بازسازی ساختمان قدیمی است که پس از ارزیابی سازه، نوع اتصال، ضخامت ورق، دهانه ها و جزئیات اجرایی متناسب با همان ساختمان طراحی شوند. استفاده از یک دیتیل یکسان برای تمام پروژه های بازسازی می تواند نتیجه نامناسبی ایجاد کند.
آیا می توان سقف طاق ضربی را با عرشه فولادی جایگزین کرد؟
در بسیاری از ساختمان های دارای سقف طاق ضربی، امکان جایگزینی سقف قدیمی با عرشه فولادی وجود دارد، اما این کار باید به عنوان یک عملیات سازه ای و نه صرفا تعویض پوشش سقف در نظر گرفته شود. قبل از تخریب طاق ضربی باید وضعیت تیرآهن های موجود، میزان خوردگی، کیفیت اتصالات و نحوه انتقال بار در سازه بررسی شود.
یکی از مزیت های این جایگزینی، کاهش وزن مرده سقف نسبت به بسیاری از سقف های سنتی است. با این حال، کاهش وزن به تنهایی برای تایید اجرای عرشه فولادی کافی نیست. ممکن است تیرهای قدیمی دچار زنگ زدگی، کاهش مقطع یا تغییر شکل شده باشند و قبل از نصب سقف جدید به تقویت یا تعویض نیاز داشته باشند.
پس از برداشتن طاق ضربی، تیرهای موجود باید کاملا پاکسازی و کنترل شوند. در محل هایی که عرشه فولادی باید به سازه متصل شود، سطح اتصال باید برای اجرای صحیح جزئیات سازه ای آماده باشد. فاصله تیرها نیز باید بررسی شود، زیرا اگر دهانه بین تیرهای قدیمی با ظرفیت ورق انتخابی هماهنگ نباشد، ممکن است نیاز به تیر فرعی جدید یا تغییر مشخصات ورق وجود داشته باشد.
همچنین قبل از شروع کار باید ظرفیت ستون ها، اتصالات و در صورت لزوم فونداسیون کنترل شود. بنابراین پاسخ به این سوال که آیا می توان سقف طاق ضربی را با عرشه فولادی جایگزین کرد، در بسیاری از پروژه ها مثبت است، اما اجرای آن باید پس از بررسی نقشه و وضعیت واقعی ساختمان و تایید مهندس سازه انجام شود.

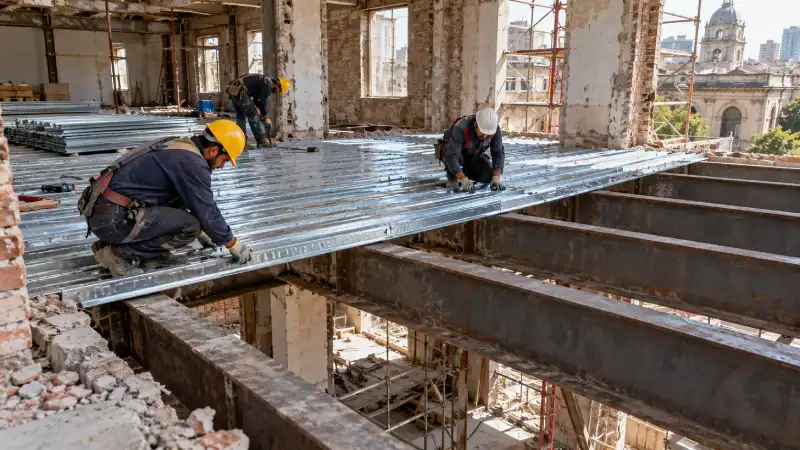

مراحل تعویض سقف طاق ضربی با عرشه فولادی
تعویض سقف طاق ضربی با عرشه فولادی باید طبق یک روند مشخص انجام شود تا هم سازه موجود در زمان تخریب آسیب نبیند و هم سقف جدید عملکرد مناسبی داشته باشد. اولین مرحله، بررسی سازه و مشخص کردن وضعیت تیرها، ستون ها، اتصالات و دهانه های موجود است. پیش از تخریب باید مشخص شود کدام اعضا قابل استفاده هستند و کدام قسمت ها نیاز به تقویت دارند.
پس از ایمن سازی محل، تخریب طاق ضربی باید به صورت کنترل شده انجام شود. برداشت مصالح نباید باعث ایجاد بار نامتعادل یا ضربه شدید به تیرهای قدیمی شود. بعد از تخریب، نخاله ها جمع آوری و سطح تیرها برای بررسی دقیق آماده می شود.
در مرحله بعد، زنگ زدگی، خوردگی، تغییر شکل و کیفیت اتصالات تیرها بررسی می شود. در صورت وجود ضعف، عملیات تقویت باید قبل از نصب ورق انجام شود. همچنین اگر فاصله تیرهای موجود با مشخصات عرشه فولادی هماهنگ نباشد، ممکن است اجرای تیرهای فرعی جدید ضروری باشد.
پس از آماده سازی اسکلت، ورق های عرشه فولادی مطابق نقشه اجرایی روی تیرها نصب می شوند. طول تکیه گاه، جهت قرارگیری ورق، محل اتصال قطعات و همپوشانی ها باید مطابق جزئیات طراحی اجرا شوند. سپس اتصال دهنده های برشی و سایر اجزای مورد نیاز سیستم نصب می شوند.
در ادامه، آرماتور حرارتی و سایر تقویت های پیش بینی شده در نقشه اجرا می شوند و قبل از بتن ریزی، کل سقف از نظر اتصال ورق ها، وضعیت تیرها، گل میخ ها، آرماتور و تکیه گاه ها کنترل می شود.
بتن ریزی باید به صورت کنترل شده انجام شود تا بتن در یک نقطه انباشته نشود و بار غیرعادی روی ورق ایجاد نکند. ضخامت بتن نیز باید مطابق نقشه حفظ شود. پس از بتن ریزی، عمل آوری مناسب بتن و جلوگیری از بارگذاری زودهنگام اهمیت زیادی دارد.
در نهایت، وضعیت سقف از نظر سطح نهایی، ترک، خیز و کیفیت اتصال به سازه بررسی می شود. اجرای مرحله به مرحله این فرآیند باعث می شود جایگزینی سقف طاق ضربی با عرشه فولادی فقط یک تعویض ظاهری نباشد و سقف جدید به صورت هماهنگ با سازه موجود عمل کند.
اتصال عرشه فولادی به سازه قدیمی و تاثیر آن بر عملکرد لرزه ای
بگذارید یک هشدار جدی بدهم. سازه‌های قدیمی، به ویژه آن‌هایی که قبل از سال ۱۳۷۰ ساخته شده‌اند، رفتار لرزه‌ای مناسبی ندارند. دیوارهای باربر آجری، اتصالات ضعیف تیر به ستون و نبود بادبند کافی، باعث میشود سازه هنگام زلزله جابجایی‌های جانبی زیادی داشته باشد. حالا شما می‌آیید و یک دیافراگم بسیار صلب و یکپارچه به نام عرشه فولادی روی این سازه قرار می‌دهید.
اگر این سقف صلب به درستی به تیرهای فرعی و اصلی متصل نشود، هنگام زلزله مانند یک جسم سخت روی یک تکیه‌گاه لرزان عمل میکند. نتیجه چیست؟ یا برش پانچ در محل برشگیرها (گلمیخها) رخ می‌دهد، یا اتصالات ضعیف تیر به ستون کنده میشود.
پس مناسب بودن صرفاً به جنس سقف نیست. مناسب بودن یعنی اجرای اتصالات مکانیکی دقیق. در بازسازی، ما معمولاً مجبوریم سطح فوقانی تیرهای قدیمی را سندبلاست کنیم، سپس گلمیخها را با دستگاه استادولدینگ (با نفوذ حداقل ۴ میلیمتر) به تیر جوش دهیم. اگر پیمانکار سقف عرشه فولادی بگوید گلمیخها را با جوش CO2 می‌زنیم، پروژه را متوقف کنید. این روش چسبندگی لازم را برای تبدیل سقف به دیافراگم صلب ندارد.
مقاومت ورق عرشه فولادی در برابر رطوبت و خوردگی در ساختمان قدیمی
برخلاف تصور عموم، ورق گالوانیزه عرشه فولادی ضد زنگ نیست. پوشش گالوانیزه (معمولاً با وزن ۲۷۵ گرم بر متر مربع روی دو طرف) یک پوشش فدا شونده است. این پوشش از ورق پایه محافظت میکند. اما در ساختمان‌های قدیمی، مشکل کجاست؟ مشکل در دیوارهای جانبی و نم نشت کرده از حمام‌ها و آشپزخانه‌های طبقات بالاست.
در یک بازسازی اصولی، قبل از نصب ورق، باید نعل درگاه‌ها و دور تا دور دیوارهای جانبی با قیروگونی یا ایزوگام کشیده شود تا رطوبت مویرگی از دیوار به لبه ورق نفوذ نکند. آمار خرابی‌های گزارش شده نشان می‌دهد که ۷۰٪ زنگ‌زدگی‌های سقف‌های بازسازی شده، از زیر نشتی سرویس‌های بهداشتی شروع شده، نه از خود باران.
چون ورق عرشه در زیر بتن مدفون است و اکسیژن به آن نمی‌رسد، زنگ نمی‌زند؛ مگر اینکه آب حاوی املاح از پشت بند دیوار وارد شود و پوسیدگی الکتروشیمیایی آغاز گردد.

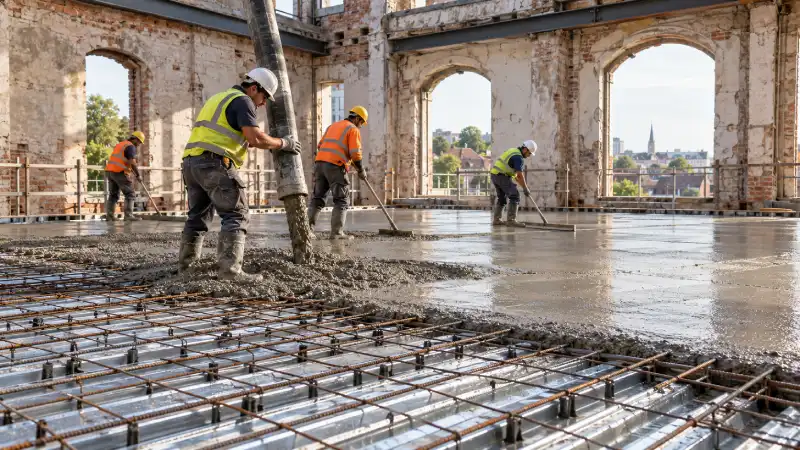

شرایط بتن ریزی سقف عرشه فولادی در بازسازی ساختمان قدیمی
ورق عرشه فولادی در بازسازی به دو روش اجرا میشود: با شمع‌بندی موقت و بدون شمع‌بندی. این انتخاب مستقیماً روی بقیه ساکنان ساختمان و دقت سطح نهایی تأثیر دارد.
در روش بدون شمع، ورق باید بر اساس جدول اشتال برای دهانه مشخص، خودایستا باشد. مثلاً برای دهانه ۲.۵ متر، ورق ۰.۸ میلی‌متری با ارتفاع گام ۵ سانتیمتر به راحتی وزن بتن خیس را تحمل میکند.
اما این را بدانید: در بازسازی، تیرریزی‌های قدیمی هرگز موازی و منظم نیستند. شما مجبورید ورق را روی تیرهای کج و کوله بیندازید. طول تکیه‌گاه واقعی کاهش می‌یابد. توصیه فنی این است: همیشه ضخامت ورق را یک گام بالاتر از محاسبات تئوری در نظر بگیرید. اگر محاسبه می‌گوید ۰.۸ میلیمتر کافی است، شما ۱ میلیمتر سفارش دهید. تفاوت قیمت آن در متراژهای بازسازی (که معمولاً زیر ۲۰۰ متر است) شاید ۲ میلیون تومان بیشتر شود، اما خیالتان از بابت افتادگی بتن تخت است.
در بحث بتن‌ریزی، استفاده از میکسرهای متداول در کوچه‌های باریک دردسرساز است. بسیاری از پروژه‌ها به دلیل استفاده از میکسرهای دستی (خلاطه) با نسبت آب به سیمان بالا خراب شده‌اند. بتن عرشه فولادی باید اسلامپ ۸ تا ۱۰ و عیار ۳۵۰ داشته باشد. استفاده از روان‌کننده و میکروسیلیس برای کاهش ترک‌های جمع‌شدگی در بازسازی واجب است. در غیر این صورت، ترک‌های مویی در سطح بتن، دوباره شما را به نقطه صفر برمی‌گرداند.
عرشه فولادی یا تیرچه بلوک و طاق ضربی؛ کدام برای بازسازی بهتر است؟
| شاخص فنی | عرشه فولادی | طاق ضربی (تعویض) | سقف تیرچه بلوک |
|---|---|---|---|
| وزن مرده (kg/m²) | ۲۸۰ – ۳۵۰ | ۵۵۰ – ۶۲۰ | ۴۵۰ – ۵۰۰ |
| زمان اجرا (۱۰۰ متر) | ۲ روز کاری | ۷ تا ۱۰ روز | ۵ تا ۷ روز |
| نیاز به شمع‌بندی | اختیاری (بسته به دهانه) | الزامی (تا ۲ هفته) | الزامی |
| عملکرد دیافراگمی | عالی (صلب) | ضعیف (نیمه‌صلب) | متوسط |
| کاهش ارتفاع مفید | حداقل (۱۲ سانت) | زیاد (حدود ۲۰ سانت) | متوسط (حدود ۲۵ سانت) |
آیا اجرای سقف عرشه فولادی باعث مقاوم سازی ساختمان قدیمی می شود؟
یکی از مزایای مغفول در بازسازی با عرشه فولادی، امکان اجرای تیرهای رابط پنهان است. در سقف‌های طاق ضربی، تیرهای فرعی فقط در یک جهت قرار دارند. اما هنگام نصب ورق عرشه، ما می‌توانیم با جوش دادن صفحه‌های فولادی ضخیم در جهت عمود بر تیرهای قدیمی، یک شبکه مشبک ایجاد کنیم. این شبکه بین ورق و تیر قدیمی مدفون میشود و مانند یک کمربند افقی عمل میکند.
در بسیاری از ساختمان‌های تهران که دیوارهای جانبی آن‌ها فاقد وادار (کلاف) قائم است، این کمربند افقی پنهان، از فروپاشی دیوارها به سمت بیرون جلوگیری کرده است. این یک ترفند اجرایی است که در دفترچه‌های محاسبات رسمی کمتر به آن اشاره میشود، اما نتیجه آن در زلزله‌های متوسط کاملاً مشهود است.
هزینه بازسازی سقف قدیمی با عرشه فولادی چقدر است؟
اگر فقط فاکتور خرید ورق و بتن را ببینید، قیمت عرشه فولادی شاید ۱۵٪ تا ۲۰٪ از تیرچه بلوک گران‌تر تمام شود. این خطای محاسباتی بسیاری از کارفرمایان است. هزینه واقعی یک سقف شامل سرعت اجرا، هزینه شمع‌بندی، حمل نخاله و البته خسارت به همسایگان است.
در بازسازی یک ساختمان مسکونی که طبقه پایین آن هنوز ساکن است، شما نمی‌توانید سقف را دو هفته شمع‌بندی کنید و راه رفت و آمد را ببندید. با عرشه فولادی، ساعت ۷ صبح تیرها تمیز میشود، ساعت ۹ ورق‌ها جوش می‌خورد، ساعت ۱۴ میلگرد حرارتی بسته میشود و ساعت ۱۷ بتن‌ریزی تمام است.
فردا صبح می‌توان روی آن راه رفت. این سرعت در محیط‌های مسکونی خودش یک دارایی مالی است. وقتی هزینه اسکان موقت ساکنان یا درگیری‌های حقوقی با همسایه را به معادله اضافه می‌کنید، عرشه فولادی برنده بی‌چون‌وچرای بازسازی‌های شهری میشود.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان

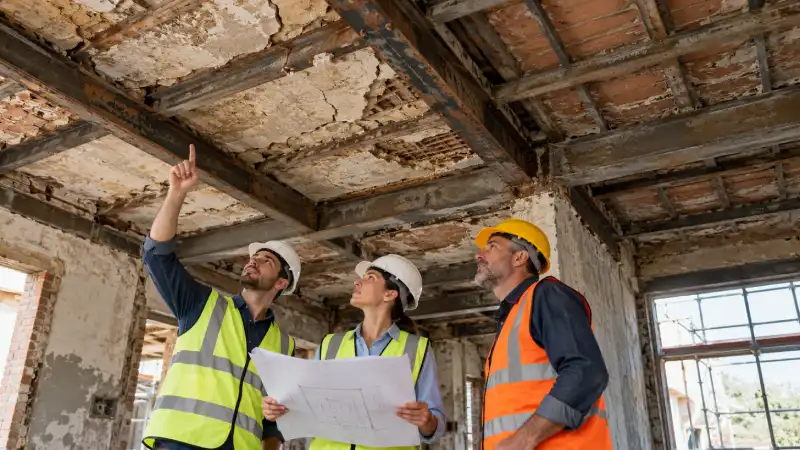

چک لیست اجرای عرشه فولادی در بازسازی ساختمان قدیمی
بیایید یک چک‌لیست طلایی برای بازسازی با عرشه فولادی مرور کنیم. این موارد را پیمانکار باید مو‌به‌مو اجرا کند:
برش لبه‌های پوسیده تیرهای قدیمی و پوشش ضدزنگ اپوکسی قبل از نصب ورق.
استفاده از نبشی‌های کناری به طول حداقل ۱۰ سانتیمتر برای مهار پیچشی تیرهای فولادی.
نصب اتصال دهنده‌های برشی (گلمیخ) به فاصله حداکثر ۳۰ سانتیمتر و ارتفاع حداقل ۷ سانتیمتر بالای ورق.
همپوشانی طولی ورق‌ها حداقل ۱۵ سانتیمتر و جوشکاری نقطه‌ای هر ۲۰ سانتیمتر.
بتن‌ریزی از مرکز به سمت اطراف برای جلوگیری از تجمع شیره بتن و تابیدگی ورق.
هر کدام از این شش بند نادیده گرفته شود، سقف شما حتی اگر ۵۰ سال هم دوام بیاورد، یک سقف استاندارد نیست و در زلزله به یکپارچگی لازم عمل نخواهد کرد.
جمع‌بندی نهایی
سقف عرشه فولادی برای بازسازی، حکم یک جراحی دقیق را دارد. اگر نقشه داشته باشید و به ساختارهای قدیمی احترام بگذارید، این سیستم می‌تواند عمر مفید ساختمان را ۳۰ سال دیگر تمدید کند. این سیستم با کاهش محسوس وزن مرده، افزایش سرعت اجرا و ایجاد یک دیافراگم یکپارچه، مهندسی سازه را در بافت فرسوده متحول کرده است.
اما اگر قرار باشد یک تیم اجرایی ناآشنا، ورق را با چهار جوش ساده روی تیرهای پوسیده بگذارد و روی آن بتن پر عیار بریزد، هیچ فرقی با یک سقف ناایمن دیگر نخواهد داشت. کلید موفقیت اینجاست: انتخاب مجری سقف عرشه فولادیی که تفاوت بین یک اتصال کششی و یک اتصال اتکایی را بداند. در بازسازی، چسبیدن به لبه علم و تجربه اجرایی، تنها راه فرار از ریسک‌های پنهان سازه‌های قدیمی است.
سوالات متداول درباره بازسازی سقف قدیمی با سقف عرشه فولادی
۱- آیا عرشه فولادی برای سقف چوبی قدیمی کاربرد دارد؟
خیر، عرشه فولادی یک سیستم سازهای ثانویه است که باید به تیرهای فولادی یا بتنی متصل شود. چوب تحمل جوشکاری و بار متمرکز گلمیخ را ندارد. در این موارد بهتر است سقف چوبی به طور کامل جمعآوری و با اسکلت سبک فولادی جایگزین شود.
۲- حداقل ضخامت بتن روی عرشه در بازسازی چقدر باید باشد؟
حداقل ۵ سانتیمتر بالای زائده ورق. اگر تأسیسات مکانیکی زیادی درون سقف عبور داده میشود، ضخامت تا ۸ سانتیمتر افزایش یابد. هیچگاه بتن را از سطح فوقانی زائده ورق پایینتر نریزید؛ این کار ممان اینرسی مقطع مرکب را از بین میبرد.
۳- برای جلوگیری از ترک در محل اتصال سقف جدید به دیوار قدیمی چه کنیم؟
بهترین کار ایجاد یک درز انقطاع با یونولیت یا فوم فشرده در محیط دیوار است. بتن نباید مستقیم به دیوار آجری فشار بیاورد. پس از بتن‌ریزی، یونولیت را خالی کرده و دور تا دور را با ماستیک پلی‌یورتان پر کنید.
۴- آیا میشود سقف عرشه فولادی را روی تیرهای زنگزده جوش داد؟
قطعاً خیر. ناحیه جوش گلمیخ باید صددرصد تمیز و عاری از رنگ و زنگ باشد. اگر بال تیر نازک شده باشد (بیش از ۲ میلیمتر کاهش ضخامت)، قبل از نصب ورق باید از ورقهای تقویتی روی بال تیر استفاده کرد که محاسبات آن بسیار دقیق است.
