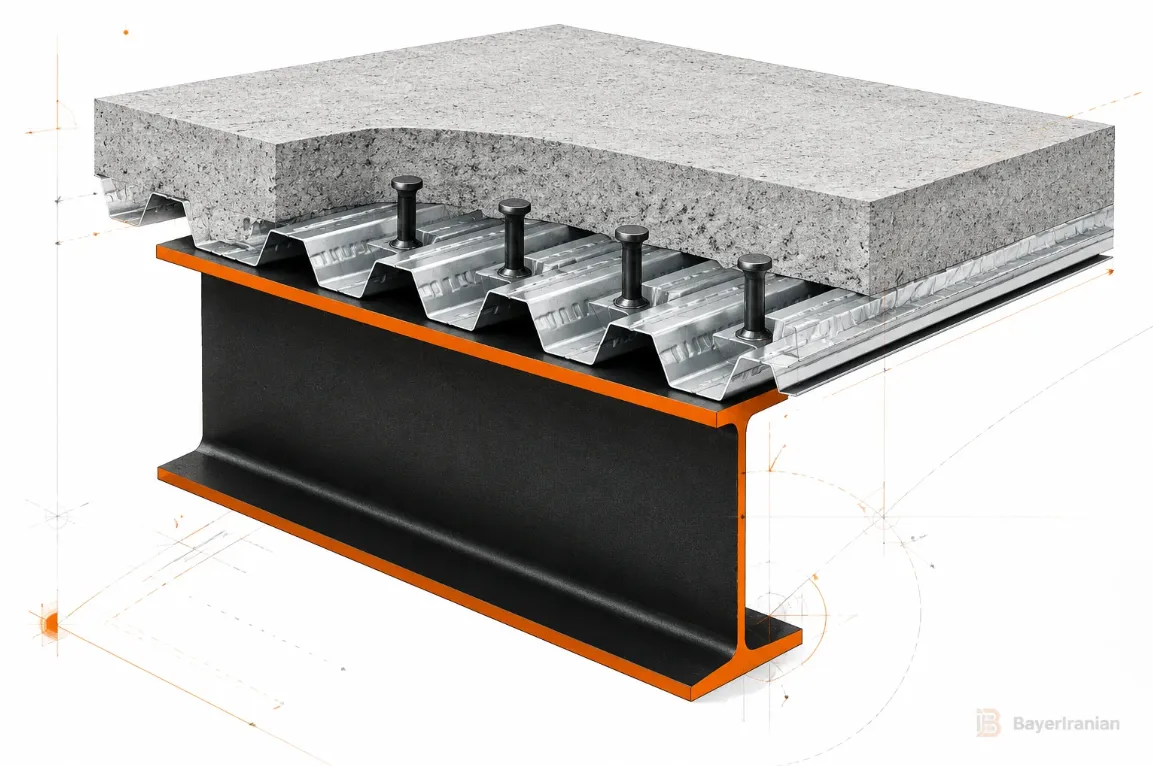

طراحی سقف عرشه فولادی اگرچه در ظاهر ساده به نظر میرسد، اما در عمل یکی از بخشهای حساس، پرریسک و اثرگذار بر ایمنی سازه، سرعت اجرا و هزینههای پروژه است. بسیاری از مشکلاتی که بعداً در مرحله اجرای سقف، بتنریزی، جوشکاری گلمیخ یا حتی در بهرهبرداری رخ میدهد، ریشه در طراحی اشتباه دارند نه اجرا.
در این مقاله از بایرایرانیان طراح و اجرا کننده تخصصی سقف عرشه فولادی ۱۵ خطای مهم، پنهان، و پردردسر را بررسی میکنیم که متأسفانه حتی مهندسان باتجربه نیز گاهی دچار آن میشوند. این تحلیل حاصل تجربههای اجرایی واقعی در سقف عرشه فولادی ای، بازدیدهای میدانی، استانداردهای بینالمللی و ضوابط مبحث دهم مقررات ملی ساختمان است.
هدف این محتوا این است که:
- طراحی سازه دقیقتر و امنتر صورت گیرد
- از هزینههای اضافی جلوگیری شود
- سرعت اجرا افزایش یابد
- ریسکهای پنهان کاهش پیدا کند
بیایید وارد بحث اصلی شویم.
۱۵ خطای مهم در طراحی و اجرای سقف عرشه فولادی
1) انتخاب ضخامت اشتباه ورق گالوانیزه نسبت به دهانه و بار سقف
یکی از رایجترین خطاهای طراحی، انتخاب ضخامت کم یا زیاد ورق نسبت به شرایط پروژه است.
ورقهای عرشه فولادی معمولاً بین 0.8 تا 1.25 میلیمتر استفاده میشوند.
اگر ضخامت کمتر از نیاز انتخاب شود:
- ورق در مرحله بتنریزی دچار خیز زیاد میشود
- احتمال کمانش موضعی و شکست افزایش مییابد
- مصرف شمعبندی بالا میرود
اگر ضخامت بیشازحد انتخاب شود:
- وزن مرده سازه افزایش مییابد
- هزینه پروژه بالا میرود
- عملاً مزیت اصلی عرشه فولادی (اقتصادی بودن) از بین میرود
طراح باید دهانه، نوع ورق، پروفیل آج، ضخامت بتن و بارهای زنده را همزمان بررسی کند.
2) بیتوجهی به حداقل ارتفاع گلمیخ و ریشهدار نشدن آن
گلمیخ اتصال برشی اصلی در سقف کامپوزیت عرشه فولادی است.
اگر طراحی صحیح نباشد:
- سیستم کامپوزیت عمل نمیکند
- گسیختگی برشی در ناحیه اتصال رخ میدهد
- ظرفیت خمشی تیرها کاهش مییابد
حداقل ارتفاع استاندارد پس از نصب در ایران:
۴۰ میلیمتر بالاتر از ورق
طراحی باید توجه کند که:
- بتن سنگدانه درشت مانع پوشش کامل گلمیخ نشود
- فاصله گلمیخ تا لبه ورق رعایت شود
- در دهانههای بلند تعداد بیشتری گلمیخ نیاز است
3) عدم محاسبه بارهای لرزهای ویژه سقف عرشه فولادی
بسیاری از طراحان، بارهای زلزله را همانند سقفهای سنتی در نظر میگیرند.
این اشتباه است، زیرا سقف عرشه فولادی:
- وزن کمتر دارد
- رفتار دیافراگمی متفاوتی دارد
- سختی بیشتری نسبت به تیرچهبلوک ایجاد میکند
نتیجه این عدم توجه:
- تغییر شکل جانبی طبقات بیش از حد واقعی محاسبه میشود
یا برعکس
- سختی سازه کمتر از واقعیت تخمین زده میشود
لزوم استفاده از مدلسازی دقیق دک در ETABS بسیار مهم است.
4) طراحی نامناسب فاصله تیرهای فرعی و افزایش غیرمنطقی مصرف ورق
فاصله استاندارد تیرهای فرعی معمولاً بین ۷۰ تا ۱۲۰ سانتیمتر است.
اشتباهات رایج:
- فاصله بیشازحد → خیز زیاد، نیاز به شمعبندی
- فاصله کم → بالا رفتن هزینه ورق و گلمیخ بدون دلیل
انتخاب فاصله تیرهای فرعی باید تابع:
- نوع ورق
- ضخامت ورق
- دهانه تیر
- نوع بارگذاری
باشد، نه سلیقه اجرایی.
5) در نظر نگرفتن حداقل ضخامت دال بتنی بالایی
طراحان تازهکار گاهی ضخامت بتن را کمتر از حد مجاز در نظر میگیرند.
حداقل ضخامت بتن روی دک در طراحی استاندارد:
۴ تا ۶ سانتیمتر (روی تاج دک)
اگر کمتر از این مقدار انتخاب شود:
- ترکهای متعدد در بتن
- کاهش ظرفیت خمشی
- افزایش لرزش قابلاحساس در سقف
- ضعف در عملکرد آکوستیکی
اگر بیشتر از حد نیاز انتخاب شود:
- افزایش وزن مرده
- افزایش هزینه بتن
- افزایش بار لرزهای
6) نادیده گرفتن نیاز به توزیع میلگرد حرارتی استاندارد
برخی طراحان تصور میکنند چون دک نقش آرماتور کششی را دارد، دیگر به میلگرد حرارتی نیازی نیست.
این اشتباه فاجعهبار است.
نبود میلگرد حرارتی سبب:
- ترکخوردگی سطحی
- کاهش مقاومت حرارتی
- ضعف در مقابله با جمعشدگی بتن
- مشکل در دوران بهرهبرداری
قطر میلگرد پیشنهادی معمولاً ۶ تا ۸ میلیمتر است.
7) استفاده از دیتیلهای پیشفرض و بدون تحلیل پروژه
بسیاری از مهندسان از دیتیلهای آماده دفترچهها یا نشریهها استفاده میکنند.
مشکل اینجاست که:
- شرایط بارگذاری پروژه یکسان نیست
- دهانهها متفاوت هستند
- نوع ورق متنوع است
- نوع کاربرد سازه متفاوت است
هیچ دیتیلی بدون تحلیل اختصاصی قابل استفاده استاندارد نیست.
8) طراحی غیردقیق دیافراگم افقی و سختی جانبی
سقف عرشه فولادی یک دیافراگم صلب نسبی ایجاد میکند.
عدم مدلسازی صحیح آن باعث:
- انتقال اشتباه نیروهای جانبی
- افزایش تغییر شکلهای جانبی
- ضعف در طراحی مهاربندی
میشود.
طراح باید پارامترهای:
- سختی درونصفحه
- اتصال دک به تیر
- گلمیخها
را دقیق در ETABS یا SAFE لحاظ کند.
9) بیتوجهی به لرزش در دهانههای بلند
لرزش یکی از مشکلات پنهان سقفهای سبک است.
عدم توجه موجب:
- لرزش طبقه هنگام راه رفتن
- ایجاد حس ناایمنی در کاربران
- کاهش کیفیت بهرهبرداری
راهکار طراحی:
- افزایش ضخامت دال
- انتخاب ورق با پروفیل عمیقتر
- افزایش سختی تیرهای فرعی
- محاسبه فرکانس طبیعی سقف
10) اشتباه در تعیین نوع و ارتفاع ناودانی لبه
ناودانی لبه صرفاً یک قطعه فرعی نیست.
اگر اشتباه طراحی شود:
- بتن ریزی از لبه خارج میشود
- ضخامت دال یکنواخت نیست
- خیز سقف بیشتر میشود
- لبهها ترک میخورند
باید ارتفاع ناودانی براساس ارتفاع دک + ضخامت بتن طراحی شود.
11) عدم توجه به الزامات آتشنشانی و مقاومت حریق
بسیاری از طراحان تصور میکنند عرشه فولادی ذاتاً در برابر آتش مقاوم است.
در واقعیت:
- فولاد در ۵۵۰ درجه نیمی از مقاومت خود را از دست میدهد
- بتن داغ شده انبساط میکند
- ورق دک در حرارت بالا دچار اعوجاج میشود
طراحی باید شامل:
- پوشش ضدحریق
یا
- محاسبه زمان مقاومت حریق
باشد.
12) انتخاب اشتباه نوع بتن و نسبت آب به سیمان
نوع بتن بسیار مهم است.
در برخی پروژهها بتن با سنگدانه درشت سبب میشود:
- گلمیخ به خوبی پوشش داده نشود
- حفرههای توخالی ایجاد شود
- مقاومت برشی کاهش یابد
طراح باید نسبت آب به سیمان، اسلامپ و نوع سنگدانه را تعیین کند.
13) در نظر نگرفتن وزن تجهیزات و تاسیسات مکانیکی
گاهی سقف برای بارهای عمومی طراحی میشود، اما بارهای مکانیکی شامل:
- چیلر
- هواساز
- داکتهای سنگین
- مخازن
در نظر گرفته نمیشود.
این کار سبب تنشهای موضعی شدید در سقف میشود.
14) عدم توجه به حرکت حرارتی ورق و انبساط و انقباض
ورق فولادی در حرارت انبساط دارد.
اگر اتصال طوری طراحی شود که انبساط محدود شود، ورق:
- پیچ میخورد
- از محل اتصال جدا میشود
- باعث ترک در بتن میشود
این معمولاً در پروژههای اقلیم گرمسیری (بوشهر، بندرعباس، اهواز) دیده میشود.
15) انتخاب اشتباه نوع ورق عرشه فولادی (عرشه استاندارد vs متالدک معمولی)
بعضی مهندسان ورقهای موجدار معمولی را با دک استاندارد اشتباه میگیرند.
نتیجه:
- گلمیخها درست عمل نمیکنند
- ورق نقش تثبیتکننده ندارد
- رفتار کامپوزیت محقق نمیشود
ورق استاندارد باید دارای:
- گلمیخخور بودن
- پروفیلهای آجدار
- مقاومت برشی تایید شده
باشد.
جدول خلاصه ۱۵ خطای طراحی سقف عرشه فولادی
در این بخش اطلاعات را در قالب یک جدول کوتاه و کاربردی جمعبندی کردهام:
| خطا | توضیح کوتاه | پیامد اصلی |
|---|---|---|
| ضخامت اشتباه ورق | تناسب نداشتن ضخامت با دهانه | خیز، شکست، افزایش هزینه |
| طراحی نادرست گلمیخ | ارتفاع کم یا آرایش غلط | ضعف برشی، ناکارآمدی کامپوزیت |
| محاسبه اشتباه بار لرزهای | مدلسازی غلط سقف | توزیع اشتباه نیرو |
| فاصله غیر استاندارد تیر فرعی | فاصله زیاد یا کم | خیز زیاد یا هزینه اضافی |
| ضخامت اشتباه بتن | کم یا زیاد بودن | ترک یا وزن مرده بالا |
| نبود میلگرد حرارتی | حذف آرماتور | ترکهای سطحی |
| استفاده از دیتیل آماده | بدون تحلیل پروژه | طراحی غیردقیق |
| مدلسازی اشتباه دیافراگم | سهلانگاری در سختی افقی | ضعف لاترال |
| بیتوجهی به لرزش | عدم تحلیل Vibration | لرزش قابلاحساس |
| ناودانی لبه اشتباه | ارتفاع غلط | خروج بتن، ترک |
| آتشسوزی | نادیده گرفتن Fireproofing | کاهش مقاومت |
| انتخاب بتن نامناسب | سنگدانه درشت | عدم پوشش گلمیخ |
| بارهای مکانیکی | حذف از طراحی | تنش موضعی |
| انبساط حرارتی | عدم پیشبینی | پیچخوردگی ورق |
| نوع اشتباه ورق | استفاده از متال دک | عملکرد ناقص کامپوزیت |
سوالات متداول
آیا حذف میلگرد حرارتی در سقف عرشه فولادی مجاز است؟
خیر. حتی اگر ورق نقش آرماتور کششی را داشته باشد، میلگرد حرارتی برای کنترل ترک، جمعشدگی و تحمل تنشهای حرارتی ضروری است.
ضخامت مناسب ورق عرشه فولادی چقدر است؟
بین 0.8 تا 1.25 میلیمتر.
انتخاب آن باید بر اساس دهانه، بار طراحی و نوع ورق انجام شود.
آیا استفاده از دکهای غیر استاندارد مشکلی ایجاد میکند؟
بله. ورقهای غیر استاندارد نمیتوانند اتصال برشی مناسب با گلمیخ ایجاد کنند و رفتار کامپوزیت شکل نمیگیرد.
طراحی سقف عرشه فولادی در مناطق زلزلهخیز چه تفاوتی دارد؟
باید سختی دیافراگم به طور دقیق در مدل سازه لحاظ شود و اثر کاهش وزن سقف بر رفتار لرزهای بررسی گردد.
مهمترین پارامتر در انتخاب فاصله تیرهای فرعی چیست؟
دهانه مؤثر، پروفیل دک، ضخامت ورق و میزان بار زنده.
جمعبندی
طراحی سقف عرشه فولادی تنها انتخاب ضخامت ورق و تعداد گلمیخ نیست؛ بلکه یک فرآیند کاملاً مهندسی، چندپارامتری و حساس است. خطا در هر بخش—حتی کوچک—میتواند:
- ایمنی سازه را کاهش دهد
- هزینه اجرا را بالا ببرد
- زمان پروژه را کند کند
- در آینده ترک، لرزش یا خیز ایجاد کند
اگر این ۱۵ خطا شناسایی و اصلاح شوند، سقف عرشه فولادی یکی از ایمنترین، سریعترین و اقتصادیترین سقفهای ممکن خواهد بود.
