سقف تمام شده را تصور کنید. چشمکههمراه با سطحی کاملاً صاف و تراز زیر بار عبور میکند. حالا همان چشم، یک فرو رفتگی ملایم یا یک برآمدگی خفیف در وسط دهانه میبیند. ذهن بیننده ناخودآگاه احساس ناامنی میکند، حتی اگر از نظر سازهای ایمن باشد. این همان پدیده خیز است؛ دشمن خاموش کیفیت اجرا که اگر به حال خود رها شود، پیمانکار را گرفتار هزینههای سرسامآور ترمیم میکند.
در سیستم سقف عرشه فولادی، این پدیده ابعاد فنی خاص خودش را دارد. ورق فولادی موجدار به عنوان قالب ماندگار و همزمان آرماتور کششی عمل میکند و رفتار مرکب آن با بتن، تحلیل خیز را از یک سقف بتنی ساده متمایز میکند.
در این محتوای تخصصی از بایرایرانیان مجری و پیمانکار برتر سقف عرشه فولادی همراه باشید.
خیز دقیقاً چیست و چرا در عرشه فولادی اهمیت بیشتری دارد؟
خیز جابجایی عمودی یک نقطه از سقف تحت اثر بارهای وارده است. در سقف عرشه فولادی، ما با دو نوع خیز اصلی روبرو هستیم: خیز آنی و خیز بلندمدت. خیز آنی دقیقاً لحظه بتنریزی و برداشتن شمعها اتفاق میافتد. خیز بلندمدت اما قصه مرموزتری دارد؛ پدیده خزش و جمعشدگی بتن طی ماهها و سالها به تدریج خیز را افزایش میدهد. نادیده گرفتن این خیز بلندمدت، بزرگترین اشتباه محاسباتی است.
چرا که بتن تحت بار دائمی مثل یک سیال فوقالعاده کُند رفتار میکند و تغییر شکل میدهد. در یک دال بتن مسلح معمولی، سطح مقطع یکپارچه است. اما در عرشه فولادی، مقطع عرضی به دلیل وجود دندههای ورق، یک مقطع مرکب پیچیده است که مرکز ثقل آن به شدت تحت تأثیر جهت و ارتفاع موجها قرار دارد.
مرز بین خیز مجاز و غیرمجاز؛ عددها واقعی هستند
هیچ مهندس اجرایی نباید بر اساس حدس و گمان قضاوت کند. مبحث نهم مقررات ملی ساختمان صریح است: خیز ناشی از بارهای زنده برای سقفهای با اعضای غیرسازهای حساس به ترک، نباید از دهانه تقسیم بر ۳۶۰ بیشتر شود.
برای یک دهانه ۵ متری، عدد مجاز فقط ۱.۳۸ سانتیمتر است. عددی بسیار کوچکتر از آنچه در کارگاههای شلخته دیده میشود. خیز کل (بار مرده بعلاوه بار زنده) هم به دهانه تقسیم بر ۲۴۰ محدود میشود.
اگر سقف شما نقش بام را دارد و باید آب را به سمت آبرو هدایت کند، این محدودیتها سختگیرانهتر میشود. خیز اضافی باعث جمع شدن آب میشود و جمع شدن آب، بار مضاعف ایجاد میکند. این چرخه مخرب، سقفهای زیادی را تا مرز فروپاشی پیش برده است.
در سیستم عرشه فولادی، یک عامل پنهان دیگر هم هست: لغزش نسبی بین بتن و ورق. اگر گلمیخها (برشگیرها) به درستی عمل نکنند و نتوانند کامپوزیت کامل را تضمین کنند، خیز واقعی تا ۴۰ درصد بیشتر از مقدار محاسباتی خواهد بود.
گلمیخ، بتن و شمع؛ مثلث طلایی کنترل خیز
برای رسیدن به سقفی با خیز نزدیک به صفر، باید سه عامل را همزمان مدیریت کرد: گیردار کردن کامل ورق و بتن، حفظ رطوبت بتن، و زمانبندی هوشمندانه شمعبندی.

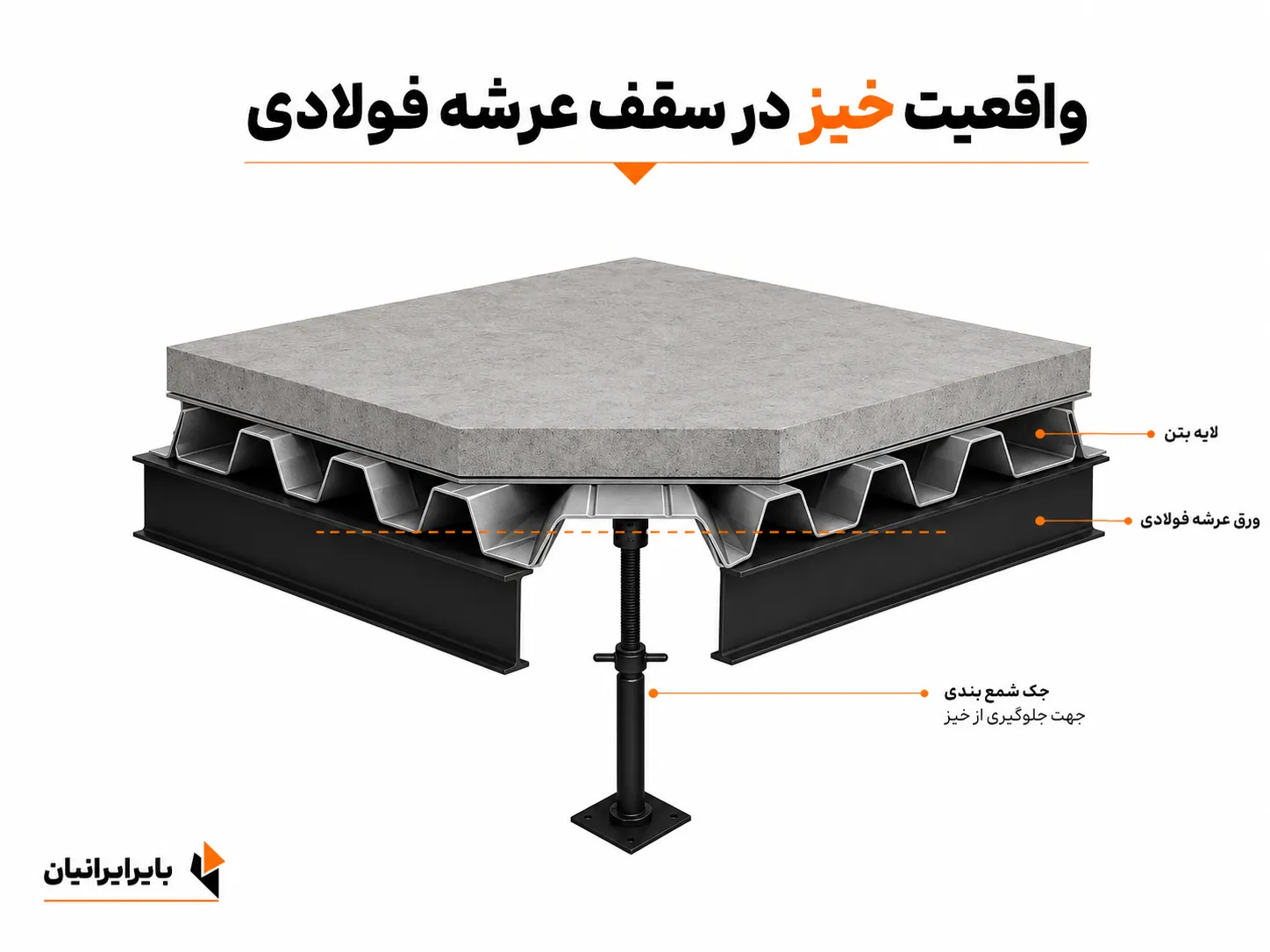

۱. شمعبندی؛ نه یک انتخاب، بلکه یک ضرورت محاسباتی
بزرگترین اشتباه رایج در کارگاهها، اعتماد کورکورانه به ورق عرشه برای تحمل بار بتن تازه است. بله، ورق عرشه به تنهایی میتواند وزن بتن خیس را در دهانههای کوتاه (حدود ۲ متر) تحمل کند. اما تحمل با خیز مجاز فرق دارد. در دهانه ۴ متری، اگر شمعبندی فقط در وسط دهانه اجرا نشود، ورق بین ۲۵ تا ۳۵ میلیمتر خیز آنی خواهد داشت. این خیز پس از بتنریزی در سازه قفل میشود و قابل بازگشت نیست.
ترفند اجرایی: شمعها باید نه فقط در وسط، بلکه در فواصل حداکثر ۱.۵ متری زیر تکتک دندههای ورق قرار بگیرند. شمعبندی باید به اندازه ۳ تا ۵ میلیمتر پیشخیز به سمت بالا اعمال کند. یعنی قبل از بتنریزی، جکهای سقفی را آنقدر سفت کنید که ورق کمی برآمده شود. وقتی بتن تازه وزن میاندازد، این برآمدگی صاف میشود نه اینکه فرورفتگی ایجاد کند. این سادهترین و ارزانترین ترفند مهندسی است که حداقل ۷۰ درصد مشکلات خیز را حل میکند.
۲. بتنریزی هوشمندانه؛ دشمن خیز، بار نقطهای است
بتن تازه را یکباره در وسط دهانه تخلیه نکنید. فشار ناگهانی بتن و پمپ، بار نقطهای عظیمی ایجاد میکند که میتواند اتصالات ورق را بشکند. بتنریزی را از ستونها و تکیهگاهها شروع کنید و به سمت وسط دهانه پیش بروید. ضخامت بتن باید کاملاً یکنواخت باشد. ضخامت ۱۱ سانتیمتر به جای ۱۰ سانتیمتر محاسباتی، حدود ۲۵ کیلوگرم بر متر مربع بار مرده اضافی تحمیل میکند که خیز را به شدت افزایش میدهد. استفاده از شابلون تراز برای کنترل دقیق ضخامت و سطح نهایی بتن الزامی است.
۳. راز پنهان در طرح اختلاط بتن
بتن با روانی زیاد (اسلامپ بالای ۱۵) دشمن خیز بلندمدت است. برای سهولت پمپاژ، آب و روانکننده زیادی اضافه میشود. این آب اضافی پس از تبخیر، خلل و فرج مویین ایجاد میکند و جمعشدگی خشک را تا ۶۰ درصد افزایش میدهد.
خیز ناشی از جمعشدگی در سقفهای عرشه فولادی، چون از پایین توسط ورق فلزی مهار میشوند، خود را به صورت خیز منفی (برآمدگی لبهها و ترک در وسط) نشان میدهد. چاره کار، کاهش نسبت آب به سیمان زیر ۰.۴۵ و استفاده از فوق روانکنندههای نسل جدید بر پایه پلی کربوکسیلات و همچنین عملآوری مرطوب به مدت حداقل ۷ روز است.
۴. گلمیخها؛ سنجاقهای نامرئی
اگر گلمیخ به درستی جوش نخورده باشد یا ارتفاع آن از روی دنده ورق کم باشد، عملکرد مرکب از بین میرود. ورق و بتن جدا از هم کار میکنند. در این حالت لنگر اینرسی مقطع به شدت افت میکند. حداقل ارتفاع گلمیخ بعد از جوش باید ۳۸ میلیمتر بالاتر از روی دنده ورق باشد. تست خمش روی ۵ درصد گلمیخها برای اطمینان از نفوذ جوش کافی و نبود مک در سطح مشترک، یک اقدام لوکس نیست؛ یک تست حیاتی است.
ترفندهای مهندسی پیشرفته؛ وقتی خطاها هزینه دارند
پیشخیز دادن به تیرهای فرعی: در دهانههای بزرگتر از ۶ متر، حتی اگر شمعبندی هم انجام شود، وزن مرده سقف پس از خشک شدن روی تیرهای فرعی میافتد. اگر تیر فلزی خودش خیز کند، سقف هم با آن پایین مینشیند. تیرهای فرعی باید با خیز منفی (رو به بالا) معادل ۱/۵۰۰ دهانه ساخته شوند. برای یک تیر ۸ متری، این یعنی حدود ۱۶ میلیمتر برآمدگی در کارخانه قبل از نصب.
میلگردهای حرارتی تقویت شده: میلگردهای حرارتی (معمولاً سایز ۸ یا ۱۰ با فاصله ۲۰ تا ۲۵ سانتیمتر) فقط برای ترکهای حرارتی نیستند. با کاهش فاصله میلگردها به ۱۵ سانتیمتر و افزایش سایز به ۱۲، میتوانید لنگر اینرسی مقطع ترکخورده را افزایش دهید و خیز بلندمدت را تا ۲۰ درصد کاهش دهید. هزینه آرماتور اضافی در مقابل هزینه تخریب و ترمیم اصلاً قابل مقایسه نیست.
کنترل ترتیب جوش گلمیخ: هرگز تمام گلمیخها را قبل از بتنریزی در یک امتداد جوش ندهید. این کار ورق را در محل جوشها داغ کرده و پیچ و تاب موضعی ایجاد میکند. جوشکاری باید به صورت ضربدری و با پرش انجام شود تا ورق صافی خود را حفظ کند.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
جدول مقایسه راهکارهای کنترل خیز
| راهکار کنترلی | تأثیر بر کاهش خیز | هزینه اجرا | پیچیدگی اجرا | بهترین زمان اعمال |
|---|---|---|---|---|
| شمعبندی موقت با پیشخیز ۵ میلیمتر | خیلی زیاد (تا ۹۰٪) | پایین | آسان | قبل و حین بتنریزی |
| کاهش نسبت آب به سیمان | متوسط (۳۰٪ در بلندمدت) | متوسط | متوسط | در بچینگ و حین اجرا |
| تقویت آرماتور حرارتی | متوسط (۲۰٪) | متوسط | آسان | قبل از بتنریزی |
| افزایش ضخامت ورق عرشه (۱.۲۵ میلیمتر) | متوسط | بالا | آسان | مرحله تأمین مصالح |
| پیشخیز تیرهای فرعی | زیاد (در دهانههای بزرگ) | پایین | متوسط | در کارخانه ساخت اسکلت |
| بتنریزی مرحلهای از تکیهگاهها | زیاد (در حین اجرا) | هزینه اضافی ندارد | نیاز به مدیریت دقیق | حین بتنریزی |
بازرسی چشمی و ابزاری؛ خیز را قبل از فاجعه بگیرید
قبل از بتنریزی، یک شلنگ تراز روی ورق بگذارید و فاصله ورق تا شلنگ را در نقاط مختلف اندازه بگیرید. اگر قبل از بتنریزی ورق بیش از ۱ سانتیمتر اختلاف سطح داشت، شمعبندی را دوباره تنظیم کنید.
۴۸ ساعت پس از بتنریزی و قبل از برداشتن شمعها، مجدداً تراز را در نقاط مشخص شده چک کنید. اگر نشست اتفاق افتاده، تا رسیدن بتن به ۷۰ درصد مقاومت فشاری، شمعها را رها نکنید. برای اندازهگیری بلندمدت، نشانههای فلزی کوچکی در زیر سقف نصب کنید و با دوربین ترازیاب به صورت ماهانه پایش کنید. افت بیشتر از ۲ میلیمتر در ماه اول باید زنگ خطر را به صدا درآورد.
وقتی خیز از کنترل خارج شد؛ راههای ترمیم
اگر سقف اجرا شده و خیز آن از حد مجاز فراتر رفته، دیگر جای شمعبندی نیست. دو راه پیش رو دارید: اول، تزریق رزین اپوکسی و اجرای یک لایه بتن سبک روی سقف برای اصلاح تراز که فقط در خیزهای کم و با تأیید ناظر ممکن است. دوم و سختتر، تقویت با سیستم FRP (پلیمرهای مسلح الیافی) در زیر سقف. ورقههای کربنی با مدول الاستیسیته بالا به زیر دال چسبانده میشوند تا از خیز بیشتر جلوگیری کنند. این روش بسیار پرهزینه است و بهتر است هرگز به آن نرسید.
سوالات متداول
چه میزان خیز در سقف عرشه فولادی خطرناک تلقی میشود؟
هر خیزی که از دهانه تقسیم بر ۳۶۰ برای بار زنده فراتر رود، خطرناک است. برای دهانه ۵ متری، خیز بیش از ۱.۴ سانتیمتر که با چشم غیرمسلح دیده شود، حتماً نیاز به بررسی علت دارد. نکته مهم اینکه این خیز باید پس از برداشتن شمعها اندازهگیری شود، نه قبل از آن.
آیا میتوان بدون شمعبندی سقف عرشه فولادی را اجرا کرد؟
بله، اما فقط در دهانههای خیلی کوتاه (حدود ۱.۵ تا ۲.۵ متر) با ورقهای با ضخامت بالا و تأیید محاسبات. در عمل، برای هر دهانه بالای ۳ متر، شمعبندی یک الزام اجرایی است. در بایرایرانیان، شمعبندی حتی در دهانههای کوتاه هم به عنوان یک اقدام پیشگیرانه برای تضمین صافی سقف انجام میشود.
پیشخیز ورق عرشه یعنی چه و چطور اجرا میشود؟
یعنی پیش از بتنریزی، شمعهای زیر ورق را به اندازه ۳ تا ۵ میلیمتر بیشتر بالا بدهید تا ورق یک تحدب جزئی به سمت بالا پیدا کند. این کار وزن بتن تازه را خنثی میکند. این پیشخیز موقت است و با فشار بتن از بین میرود و سقف تراز میماند.
چرا با وجود رعایت همه نکات، سقف بعد از چند ماه خیز کرد؟
مقصر اصلی این پدیده خزش بتن است. بتن تحت بار دائمی به مرور زمان جمع میشود. اگر طرح اختلاط پرآب باشد، یا عملآوری مرطوب انجام نشود، یا آرماتور حرارتی کافی نباشد، خیز تدریجی و طولانیمدت اتفاق میافتد. همچنین رطوبت محیط و دمای بالا این پدیده را تسریع میکند.
گلمیخها دقیقاً چه نقشی در جلوگیری از خیز دارند؟
گلمیخ با درگیری بتن و ورق، مانع سر خوردن بتن روی ورق میشود. اگر گلمیخ نباشد یا کم باشد، ورق و بتن مثل دو تیر مجزا روی هم کار میکنند. این یعنی لنگر اینرسی مقطع نصف میشود و خیز تقریباً دو برابر میشود.
حداقل زمان نگهداری شمعها چقدر است؟
حداقل ۷ تا ۱۰ روز در هوای معتدل. در هوای سرد که گیرش بتن کندتر است، تا ۱۴ روز هم افزایش مییابد. معیار فنی، رسیدن بتن به ۷۰ درصد مقاومت فشاری ۲۸ روزه است. هرگز صرفاً بر اساس تقویم اقدام به شمعکشی نکنید.
فرق خیز در عرشه فولادی با سقف تیرچه بلوک چیست؟
در تیرچه بلوک، خیز عمدتاً به تیرچهها مربوط است و مقطع بتنی ضخیم است. در عرشه فولادی، ورق فلزی نازک قبل از گیرش بتن عملاً یک غشای انعطافپذیر است. حساسیت خیز آنی حین بتنریزی در عرشه فولادی بسیار بالاتر است. اما پس از کامپوزیت شدن، رفتار بسیار بهتری از تیرچه بلوک دارد.
جمعبندی
خیز در سقف عرشه فولادی یک پدیده چندعاملی است. یک نسخه واحد برای همه پروژهها وجود ندارد. شما نمیتوانید فقط به نرمافزار متکی باشید؛ باید اصول مسلم اجرایی را سختگیرانه پیاده کنید. شمعبندی با پیشخیز کنترل شده، بتن کمآب با عملآوری طولانی، جوش صحیح گلمیخ و پایش مداوم تراز، چهار ستون اصلی یک سقف بیخیز هستند.
هزینه و زمان صرف شده برای این کنترها، شاید یک درصد هزینه کل سازه را تشکیل دهد، اما خسارت ناشی از یک سقف معیوب، اعتبار تیم اجرایی را برای همیشه نابود میکند. اجرای بدون نقص، نتیجه نظارت به خردترین جزئیات است.
