اجرای نیروگاه خورشیدی روی سقفهای صنعتی و سولهها دیگر یک انتخاب لوکس نیست؛ یک ضرورت اقتصادی برای مدیریت مصرف برق است. اما چالش بزرگ، ترس از خراب شدن سقف است. سقف عرشه فولادی سرمایه اصلی یک سوله است. وقتی کارفرما میگوید نمیخواهم سقفم سوراخ شود، حرف کاملاً منطقی میزند. یک سوراخ کوچک میتواند طی یک زمستان بارانی، هزاران متر مربع سقف را دچار زنگزدگی و نمزدگی کند.
خبر خوب این است که تکنولوژی امروز اجازه میدهد کل سازه خورشیدی را بدون حتی یک عدد پیچ درون سقف نصب کرد. در این راهنما، نه فقط نوع اتصالات، بلکه رفتار مکانیکی ورق، توزیع بار باد و مدیریت آببندی را بررسی میکنیم. هیچ کلیگویی در کار نیست و هر بخش بر اساس رواداریهای فنی واقعی نوشته شده است.
فیزیک اتصال: چطور بدون سوراخ کاری روی فلز بمانیم؟
وقتی صحبت از نصب بدون آسیب میشود، ذهن همه اول سراغ چسب میرود. چسبهای صنعتی در صنعت هوافضا عالیاند، اما روی سقف سوله با دمای ۷۰ درجه تابستان و منفی ۱۵ درجه زمستان، رفتار چسبهای اپوکسی و پلییورتان غیرقابل پیشبینی است.
روش درست، قفل مکانیکی بدون نفوذ است. اصل کار ساده است: اتصالدهنده مثل یک انبرک روی تاج یا درز ورق محکم میشود. این اتصال نیروی باد (برا) و وزن پنل را از طریق اصطکاک و چنگاندازی به ورق منتقل میکند.
دو نوع ورق در بازار ایران غالب است: ورق ذوزنقهای و ورق سینوسی. ورقهای سینوسی اکثراً در سولههای قدیمی دیده میشوند. ورقهای ذوزنقهای یا مدرنتر که به کرکره معروفاند، تاجهای تخت یا شیاردار دارند. نمیشود یک مدل کلمپ را برای هر دو به کار برد. اگر کلمپ مخصوص ورق سینوسی را روی ورق ذوزنقهای ببندید، فقط ۲۰٪ سطح تماس دارید و با اولین باد تند، پنل مانند بادبادک از سقف جدا میشود.
شناسایی پروفیل ورق عرشه فولادی
قبل از هر اقدامی، باید پروفیل ورق را شناسایی کنید. این کار با کولیس و متر انجام میشود. فاصله گام و ارتفاع گام را اندازه بگیرید. رایجترین پروفیلها در ایران، ورقهای با گام ۲۰ سانتیمتر و ارتفاع ۳ تا ۵ سانتیمتر هستند. اگر ورق شما از نوع پانچ شده یا قدیمی است، ضخامت آن را با گیج بسنجید. ورقهای زیر ۰.۵ میلیمتر برای نصب کلمپ ریسک بالایی دارند. در این حالت ممکن است کلمپ محکم بسته شود، اما ورق از ناحیه زیر کلمپ دچار چینخوردگی یا خستگی فلز شود.
انواع اتصالات غیرنفوذی و شیوه انتخاب آنها
۱. کلمپ درزی
این نوع کلمپ مختص سقفهای استادینگ سیم است. در این سقفها، ورقها از طریق یک درز عمودی به هم قفل میشوند. کلمپ روی این درز سوار میشود و با پیچهای ست گراب، بدون سوراخکاری درز را میگیرد. مزیت بزرگش این است که روی سطح باربر سقف قرار ندارد و آب به راحتی از کنارش عبور میکند. اگر سوله شما سقف عرشه فولادی رنگی با درز ایستاده دارد، این روش بینقص است.

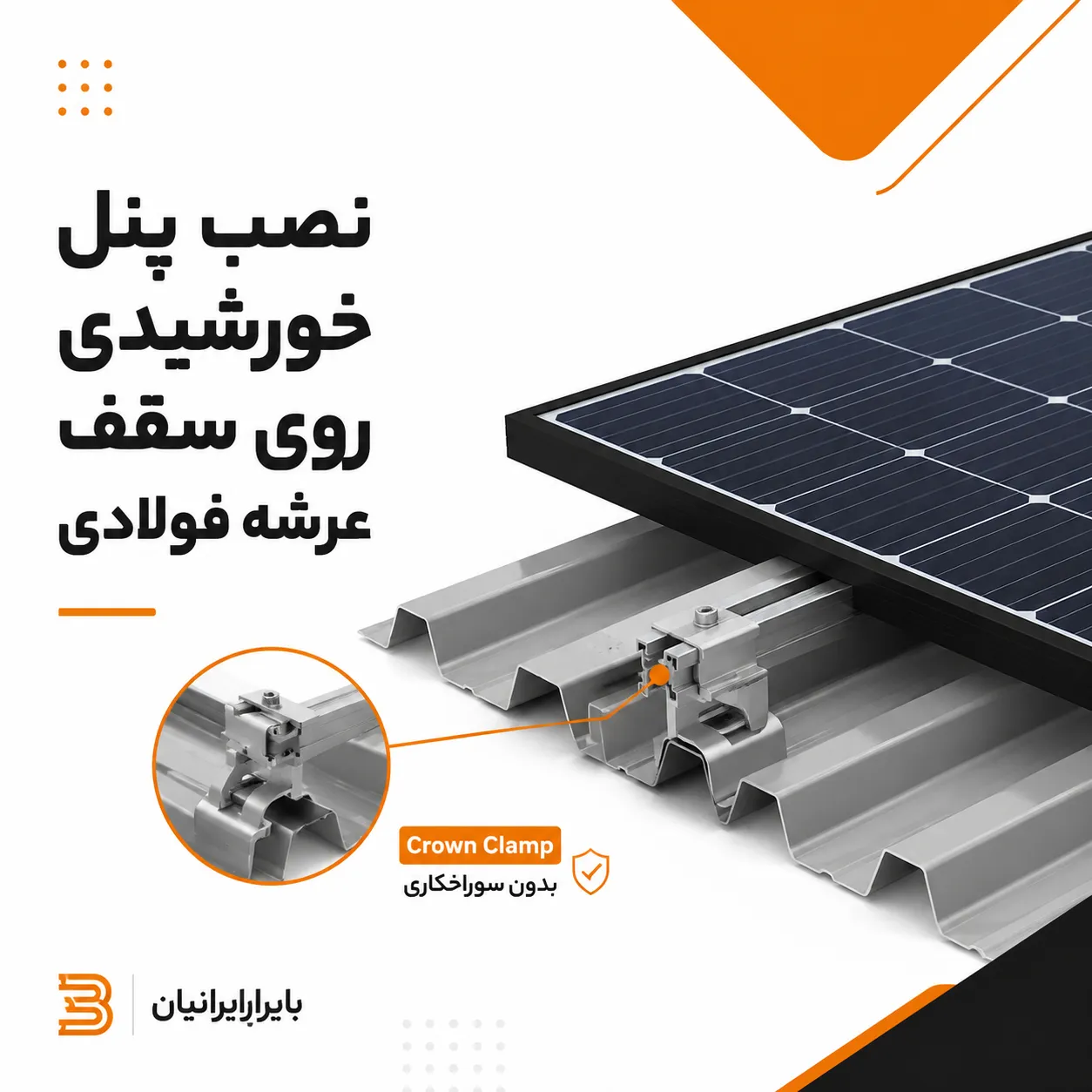

۲. کلمپ تاجدار
پرکاربردترین گزینه برای ورقهای ذوزنقهای ایران. این کلمپها یک فک ثابت دارند که روی تاج ورق مینشیند و یک فک متحرک که با پیچ M8 یا M10 به بدنه اصلی سفت میشود. در طراحی این کلمپها، یک شیار یا دندانه خاص وجود دارد که بدون پاره کردن رنگ ورق، در آن نفوذ ریز پیدا میکند و اصطکاک را چند برابر میکند.
برندهایی مثل S-5! پتنت این دندانهها را دارند، اما نمونههای با کیفیت داخلی هم به بازار آمدهاند. گشتاور بستن پیچها اینجا حیاتی است: معمولاً ۲۵ تا ۳۰ نیوتونمتر. بیش از این باعث لهشدگی ورق میشود و کمتر از آن یعنی احتمال لیز خوردن زیر بار باد.
۳. پیچهای دوطرفه روی فولاد ضخیم
در برخی سولهها که ورق مستقیماً روی نبشیها یا پروفیلهای فلزی زیرین سوار شده و فضای خالی پشت ورق کم است (مثلاً ورق ۰.۷ میلیمتر روی نبشی ۶)، میتوان از پیچهای مخصوص با واشر EPDM استفاده کرد. این پیچها دقیقاً روی ناحیهای که زیرش نبشی است، بسته میشوند.
با این کار، سوراخ روی فلز ایجاد میشود، اما واشر تحت فشار بین سر پیچ و ورق، آببندی دائمی ایجاد میکند. این روش نیمهغیرنفوذی محسوب میشود و فقط در صورتی مجاز است که دسترسی دقیق به نقشه سازه زیرین داشته باشید. بدون نقشه، کورکورانه پیچ نزنید.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
محاسبه بار باد: جایی که اکثر نصابها اشتباه میکنند
نصب بدون آسیب صرفاً به معنی سوراخ نکردن سقف نیست. آسیب جدیتر زمانی رخ میدهد که بار باد محاسبه نشود. پنل خورشیدی یک سطح صاف بزرگ است که باد زیر آن میدود و نیروی برا ایجاد میکند. طبق مبحث ششم مقررات ملی ساختمان، سرعت باد پایه در بسیاری از شهرهای ایران ۱۰۰ تا ۱۳۰ کیلومتر بر ساعت در نظر گرفته میشود. در این سرعت، فشار برا روی یک پنل ۲ متر مربعی میتواند به ۱۵۰ کیلوگرم برسد.
حالا فرض کنید از کلمپهای غیرنفوذی استفاده کردهاید. باید بدانید هر کلمپ چند کیلوگرم نیروی برا را تحمل میکند. این عدد در دیتاشیت سازنده کلمپ نوشته شده. مثلاً یک کلمپ مدل S-5-U روی ورق با ضخامت ۰.۶ میلیمتر، حدود ۱۲۰ کیلوگرم نیروی کششی را تحمل میکند.
پس برای هر پنل (حدود ۲ متر مربع) با احتساب ضریب اطمینان ۱.۵، به حداقل ۳ کلمپ در یک سمت نیاز دارید. توزیع کلمپها در لبههای سقف باید متراکمتر باشد. لبههای سقف، جایی که تلاطم باد حداکثر است، به نصب کلمپ در هر تاج نیاز دارد، نه یک تاج در میان.
مدیریت حرارت و انبساط طولی
ورق عرشه فولادی در تابستان به شدت منبسط میشود. ضریب انبساط حرارتی فولاد حدود ۱۲ میکرومتر بر متر بر درجه سانتیگراد است. یک ورق ۱۲ متری در اختلاف دمای ۵۰ درجه، تقریباً ۷ میلیمتر تغییر طول میدهد. اگر پنلها را صلب به هم ببندید و کلمپها هم صلب باشند، تنش حرارتی روی ورق میافتد.
نتیجه؟ صدای تقتق در سقف هنگام غروب، یا بدتر، کمانش ورق. برای جلوگیری از این آسیب، ریلهای آلومینیومی باید درز انبساط داشته باشند. معمولاً هر ۱۲ متر طول ریل، یک درز ۲ سانتیمتری پیشبینی میشود. این جزئیات کوچک، سقف را از نابودی نجات میدهد.
سیستم ارتینگ بدون سوراخکاری
بحث ایمنی برقگرفتگی و صاعقه را دست کم نگیرید. وقتی از کلمپهای غیرنفوذی استفاده میکنید، ممکن است اتصال الکتریکی بین پنلها و سقف فلزی کامل نباشد. رنگ کورهای ورق عایق است. کلمپهای استاندارد (مثل S-5) به گونهای طراحی شدهاند که دندانههایشان رنگ را خراش داده و اتصال همبندی ایجاد کند.
اما کافی نیست. باید از هادیهای مسی انعطافپذیر با سرکفشهای مخصوص استفاده کنید و با یک پیچ مستقل، اتصال را از روی ریل آلومینیومی به سازه فلزی زیرین که رنگ ندارد، منتقل کنید. این پیچ را میتوانید به نبشی انتهایی سوله بزنید؛ جایی که دور از مسیر آب است و با آنتیزنگ پوشش میدهید.
روش اجرای گامبهگام روی ورق ذوزنقهای
بیایید اجرای واقعی روی رایجترین سقف ایران، یعنی ورق کرکرهای ذوزنقهای با تاج صاف، را مرور کنیم.
گام اول: نشانهگذاری با گچ. از خط کشی با ماژیک صنعتی پرهیز کنید که پاک نمیشود. فاصله کلمپها را طبق نقشه شاپ دراوینگ روی تاجها علامت بزنید. تاجهای کناری (نزدیک ناودان) را حتماً دو برابر چگالتر ببندید.
گام دوم: نصب کلمپ پایه. کلمپ را روی تاج قرار دهید. پیچ تنظیم را با درایور شارژی ببندید تا جایی که دندانهها روی رنگ خراش ملایم ایجاد کنند. گشتاور را با ترکمتر دستی چک کنید. عدد طلایی برای ورقهای ۰.۶ میلیمتری فولاد گالوانیزه، ۲۵ نیوتونمتر است.
گام سوم: نصب ریل. ریلهای آلومینیومی را روی کلمپها بگذارید. پیچهای T-head را شل ببندید. تراز بودن را چک کنید. اختلاف ارتفاع بیش از ۳ میلیمتر در طول یک ریل ۶ متری باعث ترک خوردن شیشه پنل میشود. از شیمهای فلزی مخصوص زیر ریل برای جبران ناهمواری ورق استفاده کنید.
گام چهارم: نصب پنل. پنلها را روی ریل قرار دهید. گیرههای میانی و انتهایی را ببندید. دقت کنید که لاستیک EPDM گیرهها دقیقاً روی فریم آلومینیومی پنل بخوابد و نه روی شیشه.

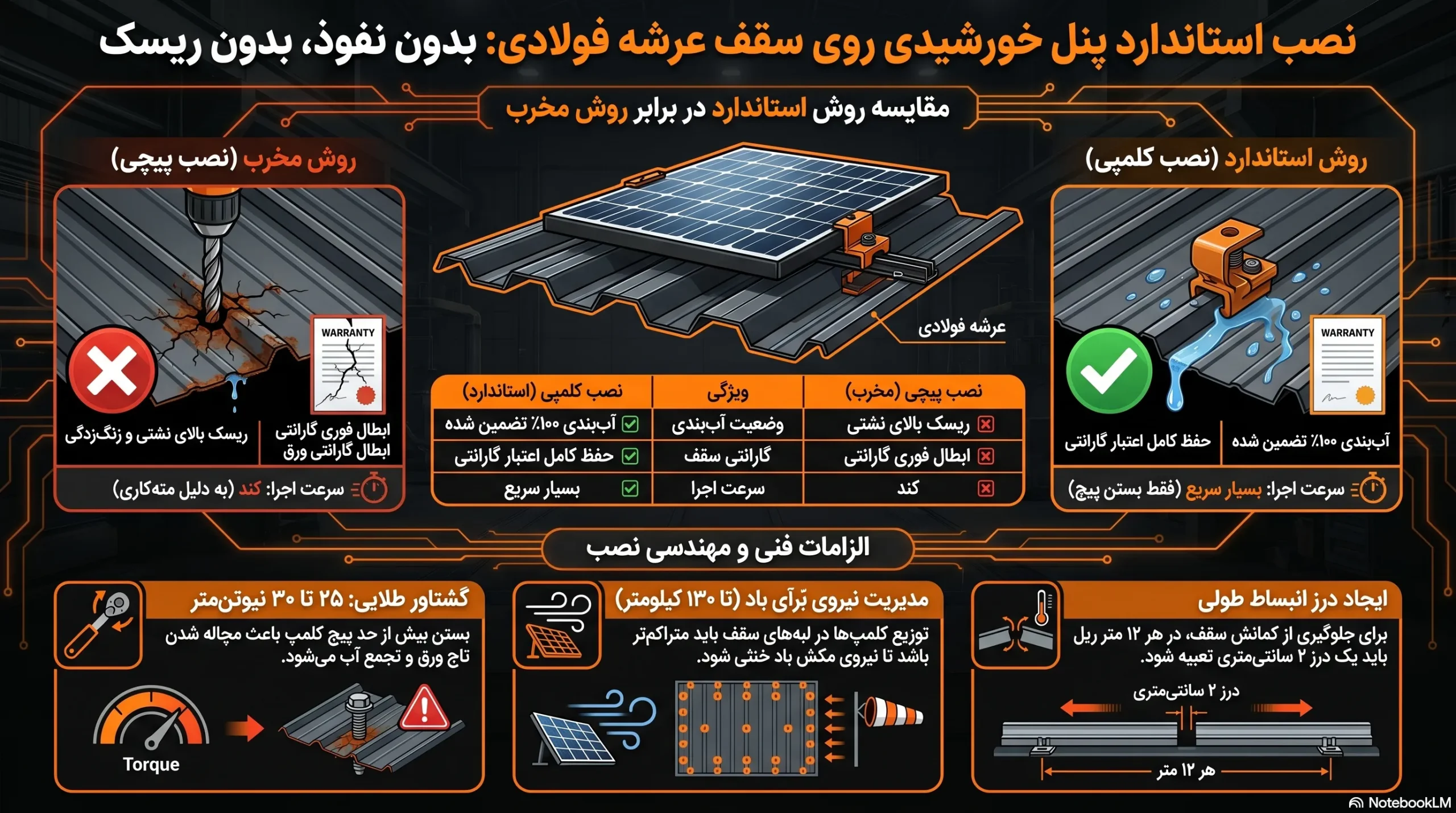

مقایسه روشهای نصب: آسیبزا در برابر غیرآسیبزا
| ویژگی | نصب پیچی مستقیم (مخرب) | نصب کلمپی غیرنفوذی (استاندارد) |
|---|---|---|
| آببندی سقف | وابسته به واشر؛ احتمال خرابی طی ۲ سال | بدون نفوذ؛ آببندی سقف حفظ میشود |
| گارانتی سقف | باطل میشود | معتبر میماند |
| تحمل بار باد | بالا، ولی با تخریب ورق | طراحیشده برای جذب نیروی برا |
| انبساط حرارتی | ایجاد تنش در نقطه سوراخ | امکان حرکت ریز ورق در کلمپ |
| زمان اجرا | کند (متهکاری هر نقطه) | سریع (فقط بستن پیچ) |
| هزینه تجهیزات | پایین (پیچ معمولی) | بالاتر (کلمپ استاندارد) |
اشتباهات رایج که سقف را نابود میکند
در پروژههای زیادی دیده شده که نصبکننده با حسن نیت، کلمپ غیرنفوذی خریده ولی سقف را خراب کرده. دلیلش این سه اشتباه است:
اول: سفت کردن بیش از حد کلمپ. وقتی پیچ را با آچار بکس تا انتها میبندند، تاج ورق مچاله میشود. ورق فلزی نازک، مثل کاغذ تا میخورد. این کار نه تنها قدرت نگهداری کم نمیکند، بلکه آن ناحیه را تبدیل به حوضچه آب میکند. آب در چینخوردگی جمع میشود و رنگ را میپوساند.
دوم: نادیده گرفتن شیب سقف. اگر سقف شیب کمتر از ۵ درجه دارد، گودال آب زیر کلمپها تشکیل میشود. این آب راکد، دشمن شماره یک ورق فولادی است. در سقفهای با شیب کم، باید از کلمپهای با حداقل سطح تماس یا اسپیسر استفاده کرد تا آب از زیرشان رد شود.
سوم: ناهماهنگی فلزات. ریل آلومینیومی و کلمپ فولادی گالوانیزه در کنار هم، در حضور رطوبت، پیل گالوانیک میسازند. فولاد قربانی میشود و میپوسد. حتماً بین ریل آلومینیومی و کلمپ فولادی، یک لایه عایق نمدی یا پلاستیکی EPDM قرار دهید. این لایه در کلمپهای اورجینال وجود دارد، اما در نمونههای متفرقه گاهی حذف میشود.
چطور کلمپ اصل را از تقلبی تشخیص دهیم؟
بازار پر از کلمپهای چینی با ظاهر شبیه برندهای اروپایی است. یک کلمپ خوب باید سه ویژگی داشته باشد: گشتاور مشخص، تست کشش و تاییدیه ابعادی. دندانههای کلمپ اصل تیز و سختشده هستند. اگر یک کلمپ ارزان بخرید، دندانههایش بعد از یک بار بسته شدن گرد میشوند.
در تست کشش، کلمپ باید قبل از لغزش روی ورق، ۲.۵ برابر بار طراحی را تحمل کند. این یعنی اگر باد ۱۰۰ کیلوگرم نیرو وارد کند، کلمپ باید ۲۵۰ کیلوگرم را بدون حرکت نگه دارد. از فروشنده بخواهید گزارش تست pull-out را نشان دهد. اگر ندارند، آن کلمپ فقط یک زینتآلات فلزی است.
سوالات متداول
آیا نصب پنل خورشیدی گارانتی ورق عرشه فولادی را باطل میکند؟
اگر از روشهای نفوذی (سوراخکاری مستقیم) استفاده کنید، بله، گارانتی اکثر تولیدکنندگان ورق مثل فولاد مبارکه یا تولیدکنندگان ورق رنگی فاقد اعتبار میشود. اما اگر از اتصالات غیرنفوذی مثل کلمپهای تاجدار که هیچ سوراخی ایجاد نمیکنند استفاده کنید، گارانتی پابرجا میماند. برخی شرکتها مثل بایرایرانیان، دستورالعمل رسمی برای این نوع نصب صادر میکنند که گارانتی را حفظ میکند.
آیا میشود روی سقف عرشه فولادی با ورق سینوسی نصب انجام داد؟
بله، اما کلمپ مخصوص خودش را میطلبد. ورق سینوسی سطح تماس کم و انحنای زیاد دارد. کلمپهای تاجدار برای این ورق مناسب نیستند. باید از کلمپهای دو تاج یا کلمپهای کمانی استفاده کرد که انحنای ورق را دقیقاً در بر بگیرند. همچنین در این سقفها به دلیل انعطافپذیری بیشتر ورق، فاصله کلمپها کمتر از حالت ذوزنقه در نظر گرفته میشود.
در بادهای ۱۲۰ کیلومتری چه تضمینی برای پاره نشدن ورق وجود دارد؟
تضمین در محاسبات است. هر کلمپ یک نیروی مجاز مشخص دارد. با داشتن تعداد کلمپ کافی و توزیع صحیح آنها بر اساس محاسبات مهندسی، نیروی باد به جای یک نقطه به چندین نقطه تقسیم میشود. تا زمانی که مجموع نیروی برا از مجموع ظرفیت کلمپها بیشتر نشود، پنل و ورق سالم میمانند. برای مناطق با باد شدید، از وال پلیتهای اضافی برای انتقال بار به سازه اصلی زیرین استفاده میشود.
وزن پنلها را سقف عرشه فولادی تحمل میکند؟
وزن یک سیستم خورشیدی کامل با ریل و پنل بین ۱۵ تا ۲۰ کیلوگرم بر متر مربع است. سقفهای عرشه فولادی استاندارد معمولاً برای بارهای ۶۰ تا ۸۰ کیلوگرم بر متر مربع طراحی شدهاند. بنابراین بار مرده پنلها مشکلی ایجاد نمیکند. با این حال، اگر قرار است روی سقف راه بروید یا بار برف منطقه زیاد است، باید یک بازبینی سازهای توسط مهندس محاسب انجام شود.
عمر مفید این نوع اتصالات چقدر است؟
عمر مفید کلمپ و ریل آلومینیومی همتراز با عمر خود پنل خورشیدی، یعنی ۲۵ تا ۳۰ سال است. ضعیفترین حلقه، واشرهای EPDM هستند که باید در برابر UV مقاوم باشند. واشرهای بیکیفیت بعد از ۵ سال ترک میخورند و خرد میشوند. حتماً دنبال واشرهای با استاندارد EPDM باشید که بوی لاستیک سوخته نمیدهند و با کشیدن ناخن رویشان خط سفید نمیاندازند.
آیا میشود خودمان نصب را انجام دهیم؟
نصب فیزیکی سخت نیست، اما طراحی و محاسبات آن تخصصی است. بزرگترین خطری که نصابهای غیرحرفهای دارند، خرد کردن تاج ورق با گشتاور بیش از حد است. برای یک سوله ۱۰۰۰ متری، ارزشش را دارد که نقشه چیدمان و گشتاور پیچها را از مهندس مشاور بگیرید و بقیه کار را خودتان با دقت انجام دهید.
نتیجهگیری
نصب پنل خورشیدی روی سقف عرشه فولادی، یک بازی برد-برد است اگر و فقط اگر سقف سالم بماند. فرق یک پروژه موفق با یک فاجعه در انتخاب اتصالدهنده مناسب و رعایت گشتاور دقیق بستن پیچهاست. سقف شما یک بوم نقاشی نیست که بشود هر جایش را سوراخ کرد. با تکنولوژی کلمپهای غیرنفوذی، میشود هم برق تولید کرد، هم سقف را مثل روز اولش نگه داشت.
برای اجرای استاندارد، همیشه از پیمانکار سقف عرشه فولادیی استفاده کنید که نمونه گزارش تست کشش کلمپ روی پروفیل ورق شما را ارائه دهد. هیچ عددی را در این پروژه حدس نزنید؛ هر نیوتونمتر گشتاور، هر میلیمتر فاصله و هر کیلوگرم نیروی برا از قبل محاسبه شده است.
