سقف عرشه فولادی چیست؟

سقف عرشه فولادی یکی از سیستم های مدرن اجرای سقف در ساختمان های فولادی، بتنی، صنعتی و تجاری است که به دلیل وزن مناسب، سرعت اجرای بالا و کاهش عملیات قالب بندی مورد توجه پیمانکاران و مهندسان قرار گرفته است. در این روش، ورق گالوانیزه دارای مقطع ذوزنقه ای روی تیرهای سازه قرار می گیرد و علاوه بر ایجاد سطح مناسب برای بتن ریزی، پس از سخت شدن بتن نیز در عملکرد سازه ای سقف نقش دارد.

در اجرای سنتی سقف، بخش قابل توجهی از زمان پروژه صرف قالب بندی، شمع بندی، آرماتوربندی و باز کردن قالب ها می شود. سقف عرشه فولادی با حذف یا کاهش بسیاری از این مراحل، برنامه زمان بندی پروژه را کوتاه تر می کند. البته دستیابی به مزایای این سیستم به طراحی دقیق، انتخاب ورق مناسب، نصب اصولی گل میخ، بتن ریزی صحیح و اجرای حرفه ای وابسته است.

در ادامه بررسی می کنیم سقف عرشه فولادی چیست، چه اجزایی دارد، اجرای سقف عرشه فولادی چگونه انجام می شود، برای چه ساختمان هایی مناسب است و چه عواملی بر قیمت اجرای سقف عرشه فولادی تاثیر می گذارند.

سقف عرشه فولادی چیست و چگونه اجرا می شود؟

سقف عرشه فولادی یا Steel Deck نوعی سقف مرکب است که از ورق فولادی گالوانیزه فرم داده شده، گل میخ، آرماتور حرارتی و بتن تشکیل می شود. ورق های مورد استفاده در این سیستم دارای شیارها و برجستگی های مشخصی هستند که باعث افزایش مقاومت ورق و ایجاد درگیری بهتر میان بتن و فولاد می شوند.

ورق عرشه فولادی ابتدا روی تیرهای اصلی و فرعی سازه پهن می شود. سپس گل میخ ها از روی ورق به تیرهای فولادی جوش داده می شوند تا انتقال نیروی برشی میان تیر، ورق و دال بتنی به شکل مناسبی انجام شود. پس از نصب آرماتورهای حرارتی و تقویتی، بتن ریزی روی سطح ورق انجام می شود.

پس از رسیدن بتن به مقاومت مورد نظر، مجموعه تیر فولادی، گل میخ، ورق عرشه و بتن به صورت هماهنگ عمل می کنند. به همین دلیل، سقف عرشه فولادی تنها یک روش قالب بندی نیست، بلکه یک سیستم مهندسی شده برای اجرای دال مرکب به شمار می رود.

اجزای اصلی سقف عرشه فولادی و وظیفه هر بخش

کیفیت نهایی سقف عرشه فولادی به عملکرد هماهنگ اجزای مختلف آن بستگی دارد. حذف هر یک از اجزای اصلی یا استفاده از مصالح نامناسب می تواند مقاومت، دوام و ایمنی سقف را تحت تاثیر قرار دهد.

ورق گالوانیزه عرشه فولادی

ورق گالوانیزه مهم ترین بخش ظاهری سیستم سقف عرشه فولادی است. این ورق از فولاد گالوانیزه تولید می شود و در دستگاه رول فرمینگ به شکل ذوزنقه ای درمی آید. فرم خاص ورق باعث می شود مقاومت خمشی آن در زمان اجرا افزایش پیدا کند و بتواند وزن افراد، تجهیزات اجرایی، آرماتورها و بتن تازه را تحمل کند.

ضخامت ورق عرشه فولادی باید بر اساس دهانه تیرها، بارهای زمان اجرا، ضخامت بتن و نقشه های سازه انتخاب شود. استفاده از ورق نازک بدون محاسبه مهندسی ممکن است باعث خیز زیاد، تغییر شکل موضعی یا نیاز به شمع بندی موقت شود. همچنین میزان پوشش گالوانیزه در دوام ورق و مقاومت آن در برابر خوردگی اهمیت زیادی دارد.

گل میخ یا برشگیر سقف عرشه فولادی

گل میخ یک قطعه فولادی استوانه ای شکل است که با دستگاه استاد ولدر به بال تیر فولادی متصل می شود. وظیفه اصلی گل میخ، انتقال نیروهای برشی میان دال بتنی و تیر فولادی و جلوگیری از لغزش این دو بخش نسبت به یکدیگر است.

تعداد، قطر، ارتفاع و فاصله گل میخ ها باید مطابق نقشه های سازه و محاسبات مهندس طراح تعیین شود. کیفیت جوش گل میخ نیز اهمیت زیادی دارد، زیرا جوش ناقص می تواند عملکرد مرکب سقف را مختل کند. به همین دلیل پس از نصب، تعدادی از گل میخ ها باید با روش های کنترل کیفی مانند آزمایش خمش بررسی شوند.

آرماتور حرارتی و میلگردهای تقویتی

آرماتور حرارتی معمولا در قسمت بالایی دال بتنی قرار می گیرد و وظیفه آن کنترل ترک های ناشی از جمع شدگی بتن و تغییرات دمایی است. در بخش هایی مانند اطراف بازشوها، روی تکیه گاه ها، کنار ستون ها و محل تمرکز بار ممکن است آرماتورهای تقویتی بیشتری مورد نیاز باشد.

قطر میلگردها، فاصله شبکه آرماتور و محل قرارگیری آن باید بر اساس نقشه های اجرایی تعیین شود. قرار دادن مش فولادی مستقیما روی ورق صحیح نیست و باید با استفاده از اسپیسر، پوشش بتنی مناسب در اطراف آرماتورها ایجاد شود.

بتن مورد استفاده در سقف عرشه فولادی

بتن قسمت فشاری دال مرکب را تشکیل می دهد و نقش مهمی در ظرفیت باربری، مقاومت در برابر آتش، کنترل لرزش و دوام سقف دارد. مقاومت فشاری بتن، ضخامت دال، اسلامپ، روش حمل، ویبره و عمل آوری باید با مشخصات فنی پروژه هماهنگ باشند.

استفاده از بتن بیش از حد روان ممکن است باعث جداشدگی سنگدانه ها، نشت شیره بتن و ایجاد ترک شود. از طرف دیگر، بتن با کارایی پایین نیز ممکن است فضای میان شیارهای ورق را به خوبی پر نکند. بتن ریزی باید به صورت یکنواخت انجام شود تا بار بتن تازه به شکل متمرکز روی یک ناحیه قرار نگیرد.

فلاشینگ، بست و قطعات کناری

فلاشینگ در لبه سقف، اطراف بازشوها و بخش هایی که احتمال خروج بتن وجود دارد نصب می شود. این قطعه علاوه بر شکل دادن به کناره های دال، از نشت بتن تازه به طبقات پایین جلوگیری می کند.

پیچ های خودکار، بست های اتصال، نوارهای درزگیر و قطعات کناری نیز برای تثبیت ورق ها و آب بندی محل هم پوشانی استفاده می شوند. هرچند این اجزا از نظر ابعاد کوچک هستند، اما اجرای نادرست آن ها می تواند موجب جابه جایی ورق، نشت بتن یا ایجاد ناهمواری در سقف شود.

عملکرد مرکب سقف عرشه فولادی چگونه است؟

عملکرد سقف عرشه فولادی بر پایه همکاری میان بتن و فولاد شکل می گیرد. هنگام وارد شدن بار، بخش بالایی دال بتنی بیشتر تحت فشار قرار می گیرد و قسمت های فولادی در بخش زیرین نیروهای کششی را تحمل می کنند. گل میخ ها نیز نیروهای برشی را میان دال و تیر منتقل می کنند و مانع لغزش آن ها می شوند.

این عملکرد مرکب می تواند ظرفیت باربری مجموعه تیر و دال را افزایش دهد و موجب استفاده بهینه تر از مصالح شود. البته نمی توان تمام ورق های عرشه فولادی را بدون بررسی به عنوان آرماتور کششی دائمی در نظر گرفت. نوع پروفیل، برجستگی های ورق، ضخامت ورق، کیفیت اتصال با بتن و ضوابط طراحی مشخص می کنند که ورق چه نقشی در مرحله بهره برداری خواهد داشت.

بنابراین طراحی سقف عرشه فولادی باید بر اساس مشخصات واقعی ورق تولید شده، دهانه ها، بارگذاری ساختمان و ضوابط سازه ای انجام شود. استفاده از ابعاد و فواصل ثابت برای تمام پروژه ها روش مناسبی نیست.

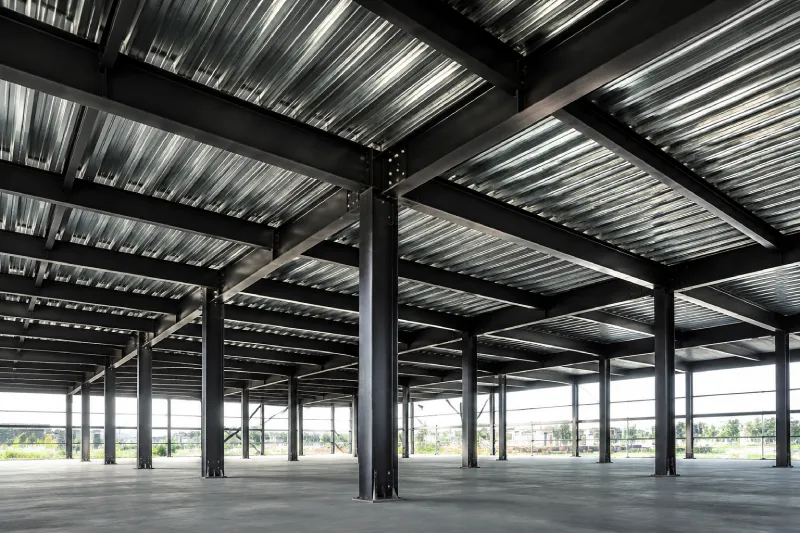

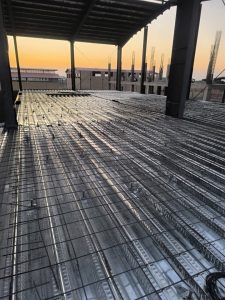

مزایای استفاده از سقف عرشه فولادی در ساختمان

یکی از مهم ترین مزایای سقف عرشه فولادی، افزایش سرعت اجرای طبقات است. ورق ها پس از نصب یک سطح کاری ایجاد می کنند و امکان ادامه فعالیت بخش های مختلف پروژه را فراهم می سازند. در پروژه های بزرگ، این ویژگی می تواند زمان اجرای اسکلت و سقف ها را به میزان قابل توجهی کاهش دهد.

کاهش قالب بندی سنتی نیز باعث کم شدن مصرف چوب، تخته، جک و تجهیزات موقت می شود. در بسیاری از دهانه ها، با انتخاب ورق مناسب می توان سقف را بدون شمع بندی یا با شمع بندی محدود اجرا کرد. البته حذف شمع بندی تنها زمانی مجاز است که ظرفیت ورق در مرحله بتن ریزی توسط مهندس محاسب تایید شده باشد.

وزن مناسب سقف عرشه فولادی می تواند بار مرده ساختمان را کاهش دهد. کاهش بار مرده در برخی پروژه ها موجب بهینه شدن ابعاد تیرها، ستون ها و فونداسیون می شود. این مزیت در ساختمان های چند طبقه، برج ها و سازه هایی که کاهش وزن در آن ها اهمیت دارد، تاثیر بیشتری خواهد داشت.

سطح زیرین ورق عرشه فولادی امکان نصب تاسیسات، ساپورت ها و سقف کاذب را نیز فراهم می کند. علاوه بر این، ورق های نصب شده می توانند به عنوان سکوی کاری موقت مورد استفاده قرار گیرند و رفت و آمد نیروهای اجرایی را آسان تر کنند. با این حال، رعایت اصول ایمنی، ایجاد جان پناه و جلوگیری از بارگذاری بیش از ظرفیت همچنان ضروری است.

مشخصات فنی و ابعاد ورق عرشه فولادی

ابعاد ورق عرشه فولادی در کارخانه های مختلف یکسان نیست. عرض ورق خام، عرض مفید، ارتفاع گام، فاصله شیارها و شکل برجستگی ها به نوع دستگاه رول فرمینگ و طراحی پروفیل بستگی دارد. به همین دلیل هنگام خرید ورق عرشه فولادی نباید تنها ضخامت ورق مورد توجه قرار گیرد.

ضخامت ورق های مورد استفاده معمولا در محدوده ۰.۸ تا ۱.۲۵ میلی متر قرار دارد، اما ضخامت مناسب باید بر اساس محاسبات پروژه انتخاب شود. ارتفاع گام ورق نیز می تواند روی مقدار مصرف بتن، ظرفیت تحمل بار حین اجرا و حداکثر دهانه بدون شمع اثر بگذارد.

طول ورق ها معمولا متناسب با فاصله تیرها و نقشه شاپ تعیین می شود. تولید ورق در طول مناسب باعث کاهش پرت مصالح، کم شدن هم پوشانی و تسریع نصب خواهد شد. ورق های بسیار بلند نیز باید با توجه به محدودیت حمل، امکان جابه جایی در کارگاه و ظرفیت جرثقیل سفارش داده شوند.

مقایسه سقف عرشه فولادی با تیرچه بلوک و سقف کامپوزیت

انتخاب سیستم سقف باید بر اساس نوع سازه، دهانه ها، سرعت مورد نیاز، شرایط کارگاه، هزینه مصالح و امکانات اجرایی انجام شود. جدول زیر یک مقایسه کلی میان سه سیستم رایج ارائه می کند. مقادیر دقیق هر پروژه ممکن است با توجه به طراحی و مشخصات مصالح متفاوت باشد.

مراحل اجرای سقف عرشه فولادی گام‌به‌گام

اجرای سقف عرشه فولادی باید مطابق نقشه های سازه، نقشه شاپ و دستورالعمل تولید کننده ورق انجام شود. کنترل مرحله به مرحله عملیات از دوباره کاری، افزایش مصرف بتن و ایجاد مشکلات سازه ای جلوگیری می کند.

کنترل تیرها و آماده سازی محل اجرا

پیش از نصب ورق ها، تراز تیرهای اصلی و فرعی، فاصله دهانه ها، کیفیت جوش ها و محل بازشوها کنترل می شود. سطح بال تیرها در محل اتصال گل میخ باید تمیز و فاقد رنگ، چربی، رطوبت، زنگ ضخیم و آلودگی باشد.

اگر روی تیرها پوشش ضد حریق یا رنگ اجرا شده باشد، محل جوش گل میخ باید مطابق دستورالعمل فنی آماده شود. جوشکاری روی سطح آلوده یا رنگ شده می تواند موجب اتصال ناقص، جوش سرد یا کاهش مقاومت گل میخ شود.

حمل، چیدمان و نصب ورق عرشه فولادی

ورق ها باید با تجهیزات مناسب به طبقات منتقل شوند تا دچار خم شدگی، پارگی یا آسیب به پوشش گالوانیزه نشوند. بسته های ورق نیز نباید بدون بررسی ظرفیت سازه در یک نقطه از طبقه انباشته شوند.

پس از انتقال، ورق ها مطابق نقشه شاپ روی تیرها پهن می شوند. جهت قرارگیری شیارها، مقدار تکیه گاه، هم پوشانی ورق ها و محل برش بازشوها باید کنترل شود. ورق ها با پیچ، بست یا روش مشخص شده در نقشه تثبیت می شوند تا در زمان عبور نیروها و بتن ریزی جابه جا نشوند.

نصب و کنترل کیفیت گل میخ ها

گل میخ ها با استفاده از دستگاه استاد ولدر از روی ورق به تیر فولادی جوش داده می شوند. تنظیم جریان، زمان جوش، نوع حلقه سرامیکی و وضعیت سطح تیر بر کیفیت اتصال تاثیر دارد.

پیش از شروع اجرای اصلی، انجام جوش آزمایشی ضروری است. پس از نصب نیز باید کنترل ظاهری و آزمایش خمش روی نمونه های مشخص انجام شود. گل میخی که جوش ناقص، ترک، تخلخل زیاد یا تغییر شکل نامناسب داشته باشد باید اصلاح یا تعویض شود.

نصب آرماتور و اجرای بازشوها

مش حرارتی و میلگردهای تقویتی مطابق نقشه روی اسپیسر قرار می گیرند. در اطراف ستون ها، بازشوهای تاسیساتی، لبه های آزاد و محل های دارای بار متمرکز ممکن است آرماتور اضافی لازم باشد.

بازشوهای بزرگ باید پیش از بتن ریزی در نقشه سازه بررسی شوند و در صورت نیاز کلاف یا تیر تقویتی در اطراف آن ها اجرا شود. ایجاد بازشو بدون هماهنگی با مهندس سازه ممکن است به ورق، تیر فرعی، گل میخ یا آرماتورهای اصلی آسیب وارد کند.

بتن ریزی، تسطیح و عمل آوری

بتن ریزی باید به صورت یکنواخت و مرحله ای انجام شود. تخلیه حجم زیادی از بتن در یک نقطه می تواند بار متمرکز زیادی به ورق وارد کند. مسیر حرکت پمپ، نحوه پخش بتن و رفت و آمد نیروها باید به گونه ای باشد که از تغییر شکل ورق جلوگیری شود.

پس از بتن ریزی، بتن با روش مناسب متراکم و سطح آن تسطیح می شود. ویبره شدید یا تماس مستقیم طولانی ویبراتور با ورق می تواند موجب نشت شیره بتن یا جابه جایی آرماتورها شود. عمل آوری نیز باید بلافاصله پس از گیرش اولیه آغاز شود و متناسب با شرایط آب و هوایی ادامه پیدا کند.

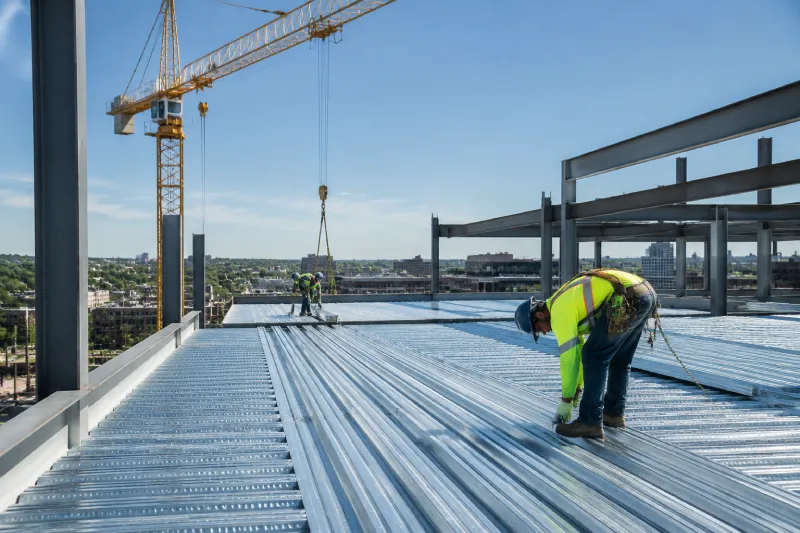

نکات مهم در اجرای سقف عرشه فولادی بدون شمع بندی

اجرای سقف عرشه فولادی بدون شمع بندی یکی از مهم ترین دلایل انتخاب این سیستم است، اما امکان حذف شمع تنها بر اساس محاسبات سازه ای تعیین می شود. دهانه آزاد ورق، ضخامت ورق، ارتفاع گام، وزن بتن تازه، بار نیروهای اجرایی و نحوه قرارگیری ورق همگی در این تصمیم اثر دارند.

در دهانه های بلند یا پروژه هایی که ضخامت بتن زیاد است، ممکن است شمع بندی موقت لازم باشد. محل و فاصله شمع ها باید در نقشه اجرایی مشخص شود. حذف خودسرانه شمع ها می تواند موجب خیز زیاد ورق، افزایش ضخامت ناخواسته بتن یا حتی ناپایداری در زمان اجرا شود.

همچنین قرار دادن پالت میلگرد، دستگاه، بلوک یا حجم زیاد بتن روی ورق های نصب شده بدون بررسی ظرفیت مجاز نیست. ورق در مرحله قبل از سخت شدن بتن رفتار متفاوتی نسبت به سقف تکمیل شده دارد و باید بر اساس بارهای حین ساخت کنترل شود.

روش نصب سقف کاذب و تاسیسات زیر سقف عرشه فولادی

برای نصب سقف کاذب، کانال هوا، لوله، سینی کابل و سایر تجهیزات باید محل آویزها از قبل طراحی شود. در برخی پروژه ها قطعات مدفون یا میلگردهای آویز پیش از بتن ریزی در محل مناسب قرار می گیرند. این روش زمانی مناسب است که نقشه تاسیسات از قبل نهایی شده باشد.

روش دیگر استفاده از بست ها و قطعات مخصوص اتصال به ورق عرشه است. نوع بست باید با شکل پروفیل ورق و وزن تجهیزات هماهنگ باشد. اتصال مستقیم بارهای سنگین به ورق نازک بدون بررسی مهندسی مناسب نیست و در چنین شرایطی باید آویز به تیرهای اصلی یا فرعی سازه متصل شود.

استفاده از میخ های مکانیکی یا شیمیایی در بتن نیز باید با توجه به ضخامت دال، محل شیارها، پوشش میلگرد و فاصله از لبه ها انجام شود. پیش از هر نوع سوراخ کاری لازم است مسیر تیرها، گل میخ ها و آرماتورها مشخص شود.

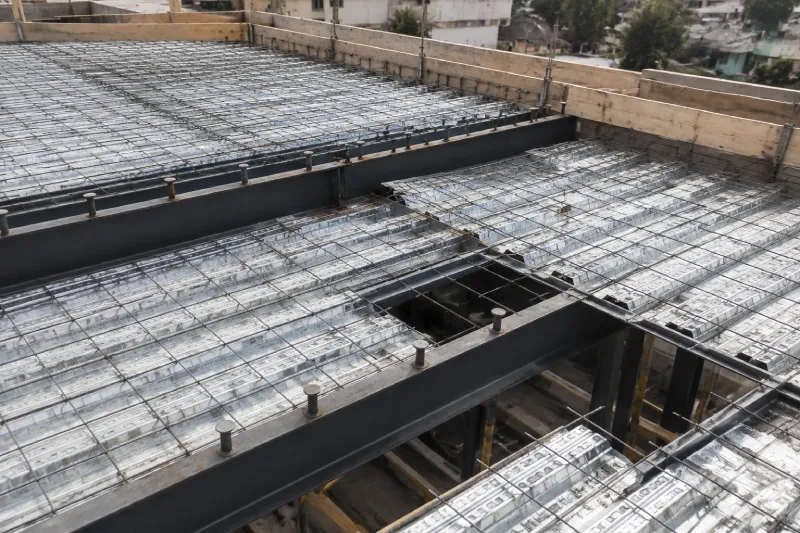

عوامل موثر بر قیمت اجرای سقف عرشه فولادی

قیمت اجرای سقف عرشه فولادی تنها به قیمت هر متر مربع ورق وابسته نیست. ضخامت ورق، وزن پوشش گالوانیزه، نوع پروفیل، طول سفارش، مقدار پرت و هزینه حمل از عوامل اصلی تعیین قیمت ورق هستند.

فاصله تیرهای فرعی و طراحی سازه نیز بر مقدار مصرف ورق و بتن اثر می گذارند. هرچه ارتفاع گام یا ضخامت دال بیشتر باشد، حجم بتن مصرفی نیز افزایش پیدا می کند. تعداد و مشخصات گل میخ ها، میزان آرماتور حرارتی، فلاشینگ، اتصالات و دستمزد اجرا نیز باید در برآورد نهایی لحاظ شوند.

شرایط کارگاه عامل مهم دیگری است. ارتفاع ساختمان، دسترسی جرثقیل، محدودیت حمل ورق، تامین برق دستگاه استاد ولدر و نیاز به ژنراتور می توانند هزینه اجرا را تغییر دهند. برای دریافت قیمت دقیق سقف عرشه فولادی بهتر است نقشه سازه، متراژ، تعداد طبقات، دهانه ها و محل پروژه در اختیار پیمانکار قرار گیرد.

مقایسه قیمت سقف عرشه فولادی با تیرچه بلوک نیز باید بر اساس هزینه کل پروژه انجام شود. ممکن است قیمت مستقیم اجرای هر متر مربع در برخی پروژه ها بیشتر باشد، اما کاهش زمان اجرا، حذف بخش زیادی از قالب بندی، کاهش بار مرده و امکان پیشرفت هم زمان طبقات می تواند این اختلاف را جبران کند.

سقف عرشه فولادی برای چه ساختمان هایی مناسب است؟

سقف عرشه فولادی برای ساختمان های اداری، تجاری، مسکونی چند طبقه، پارکینگ ها، سوله ها، مراکز صنعتی، بیمارستان ها و برج ها قابل استفاده است. در پروژه هایی که سرعت اجرا و کاهش وزن اهمیت زیادی دارد، این سیستم می تواند انتخاب مناسبی باشد.

استفاده از سقف عرشه فولادی در ساختمان های کوچک و ویلایی نیز امکان پذیر است، اما باید مزایای اقتصادی آن بررسی شود. در پروژه های کم متراژ، هزینه انتقال تجهیزات، دستگاه جوش گل میخ و نیروی متخصص ممکن است سهم بیشتری از هزینه نهایی داشته باشد.

در مناطق مرطوب نیز امکان استفاده از این سیستم وجود دارد، به شرطی که کیفیت پوشش گالوانیزه، شرایط نگهداری ورق، نفوذپذیری بتن و جزئیات عایق کاری به درستی کنترل شوند. آسیب دیدگی گسترده پوشش ورق باید پیش از بتن ریزی ترمیم شود.

سخن پایانی و جمع بندی

سقف عرشه فولادی یک سیستم سریع، مهندسی شده و مناسب برای بسیاری از پروژه های ساختمانی است. ورق گالوانیزه فرم داده شده در این سیستم نقش قالب ماندگار را بر عهده دارد و همراه با گل میخ، بتن و آرماتور، یک دال مرکب ایجاد می کند.

مزایایی مانند سرعت اجرای بالا، کاهش قالب بندی، امکان اجرای هم زمان طبقات و وزن مناسب زمانی قابل دستیابی هستند که طراحی و اجرا به صورت اصولی انجام شوند. انتخاب ضخامت ورق تنها بر اساس قیمت، کاهش تعداد گل میخ، حذف شمع بندی بدون محاسبه و بتن ریزی نامناسب می تواند عملکرد سیستم را با مشکل مواجه کند.

برای برآورد دقیق قیمت اجرای سقف عرشه فولادی و انتخاب مشخصات مناسب، لازم است نقشه سازه و شرایط واقعی پروژه بررسی شود. همکاری با تولید کننده معتبر و تیم اجرایی متخصص، کیفیت نهایی سقف و ایمنی پروژه را تا حد زیادی تضمین می کند.

سوالات متداول درباره سقف عرشه فولادی

۱- آیا سقف عرشه فولادی همیشه بدون شمع بندی اجرا می شود؟

خیر. امکان اجرای سقف عرشه فولادی بدون شمع بندی به ضخامت و شکل ورق، فاصله تیرها، ضخامت بتن و بارهای حین اجرا بستگی دارد. در دهانه های بلند یا زمانی که ظرفیت ورق برای تحمل بتن تازه کافی نباشد، استفاده از شمع بندی موقت ضروری است. تصمیم نهایی باید در نقشه سازه یا محاسبات اجرایی مشخص شود.

۲- بهترین ضخامت ورق برای سقف عرشه فولادی چقدر است؟

یک ضخامت ثابت را نمی توان برای تمام پروژه ها پیشنهاد کرد. ضخامت ورق باید با توجه به دهانه آزاد، ارتفاع گام، بار بتن تازه، فاصله تیرهای فرعی و نیاز یا عدم نیاز به شمع بندی انتخاب شود. ورق های ضخیم تر همیشه به معنای طراحی بهتر نیستند و انتخاب نهایی باید بر اساس محاسبات مهندسی انجام شود.

۳- آیا بعد از بتن ریزی می توان در سقف عرشه فولادی بازشو ایجاد کرد؟

ایجاد بازشو بعد از بتن ریزی امکان پذیر است، اما محل آن باید پیش از برش توسط مهندس سازه بررسی شود. برش اشتباه ممکن است به گل میخ ها، تیرهای فرعی، آرماتورها یا قسمت های موثر ورق آسیب بزند. برای بازشوهای بزرگ معمولا اجرای کلاف یا تیر تقویتی در اطراف محل بازشو لازم است.

۴- چگونه می توان کیفیت اجرای سقف عرشه فولادی را کنترل کرد؟

کنترل ضخامت و پوشش گالوانیزه ورق، بررسی تراز تیرها، کنترل هم پوشانی ورق ها، آزمایش جوش گل میخ، بررسی محل آرماتورها، کنترل ضخامت بتن و نظارت بر عمل آوری از مهم ترین مراحل کنترل کیفیت هستند. همچنین نباید پیش از رسیدن بتن به مقاومت لازم، بارهای سنگین روی سقف قرار داده شوند.
