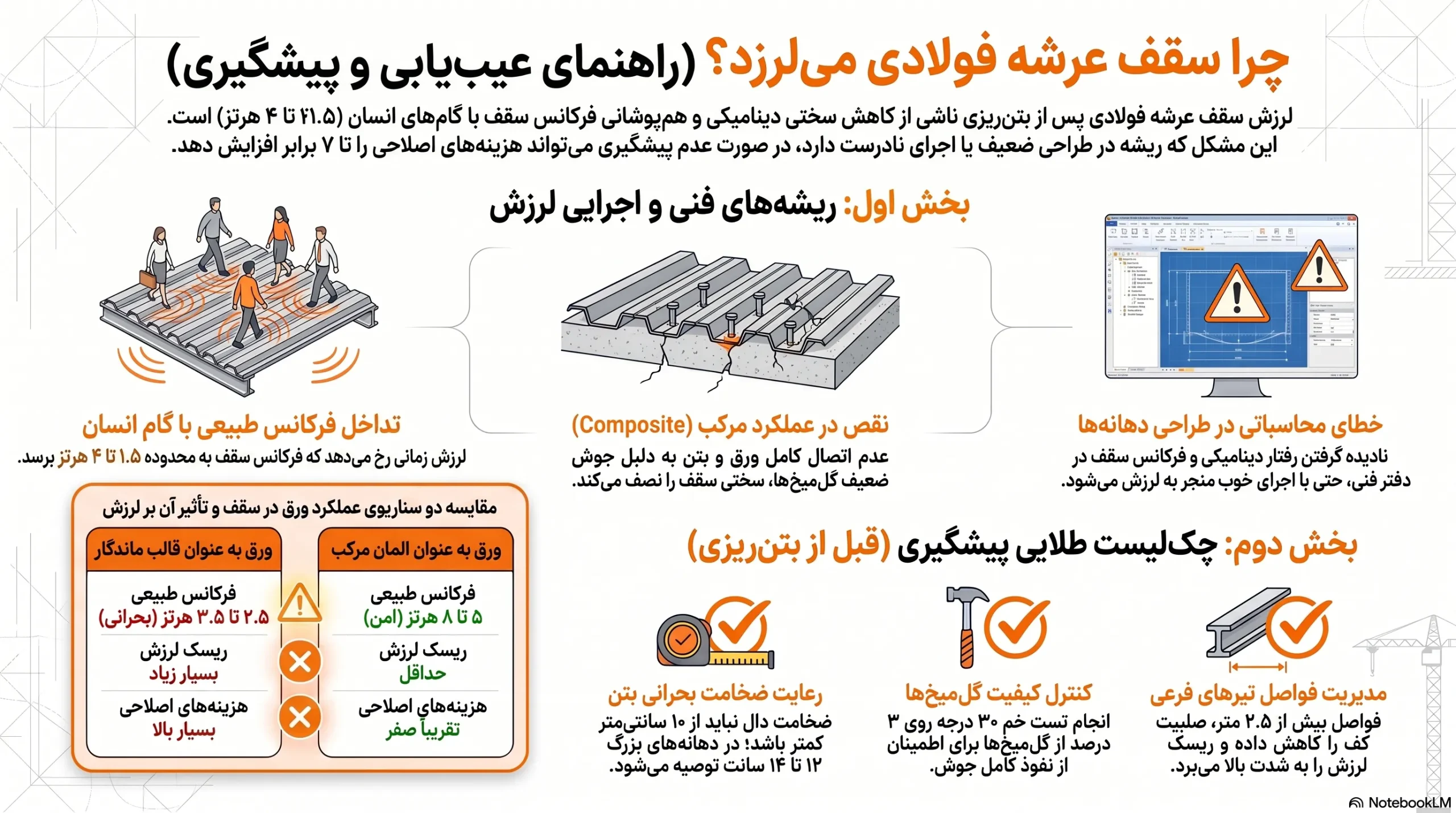

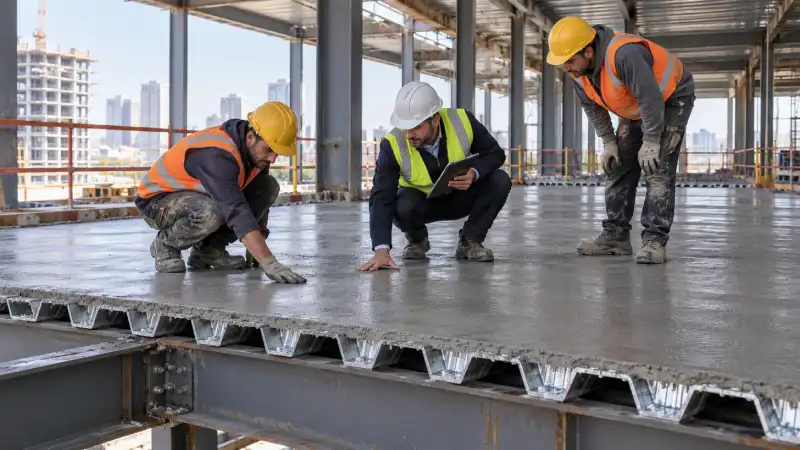

چرا سقف عرشه فولادی بعد از بتنریزی میلرزد؟
لحظهای که بتنریزی تمام میشود و تیم اجرایی بعد از اجرای سقف عرشه فولادی روی سقف راه میرود، اگر زیر پایتان ارتعاشی محسوس حس کنید، یعنی یک جای کار میلنگد. این لرزش فقط یک حس ناخوشایند نیست؛ علامت هشداردهندهای است که اگر نادیده گرفته شود، هزینههای سرسامآور اصلاحی در مراحل بعدی به پروژه تحمیل میکند.
در این مطلب تخصصی از بایرایرانیان مرجع تخصصی عرشه فولادی، بدون پرداختن به تئوریهای بیفایده دانشگاهی، دقیقاً توضیح داده میشود که چرا این پدیده رخ میدهد، کدام خطاهای اجرایی و طراحی مسبب آن هستند، و چطور میشود پیش از آنکه کار به تخریب و دوبارهکاری بکشد، جلوی فاجعه را گرفت.
ریشه اصلی لرزش کجاست؟
سقف عرشه فولادی یک سیستم مرکب است. یعنی ورق فولادی و بتن قرار است مثل یک جسم واحد رفتار کنند. اما واقعیت پروژهها چیز دیگری است. بارها دیده شده که تیم اجرایی سقف عرشه فولادی، ورق را صرفاً به چشم قالبی برای بتن میبیند و تمام. نتیجه؟ بتن که سخت میشود، سقف زیر پا زنده حس میشود و لرزش آن تا طبقات پایین هم منتقل میشود.
علت فنی ماجرا ساده است: فرکانس طبیعی سقف با فرکانس گامهای انسان همپوشانی پیدا کرده. حالا چرا این اتفاق میافتد؟ سه دلیل عمده دارد:
- سختی خمشی سقف کمتر از مقداری است که در محاسبات فرض شده.
- عملکرد مرکب ورق و بتن بهطور کامل فعال نشده.
- جرم دال برای میرایی ارتعاشات کافی نیست.
در ادامه، هر کدام از این موارد را موشکافی میکنیم، اما اول باید تکلیف یک بحث اساسی را روشن کرد.
آیا طراحی اشتباه مقصر است یا اجرا؟
سوالی که در هر جلسهی عیبیابی پروژه مطرح میشود. پاسخ کوتاه: هر دو، اما سهم اجرا سنگینتر است. دفتر فنی ممکن است محاسبات را درست انجام داده باشد، ولی اگر گلمیخها سر جای خودشان جوش نخورده باشند، یا بتنریزی در یک مرحله و بدون کنترل ضخامت انجام شود، طراحی هر چقدر هم دقیق، به درد نمیخورد.
از آن طرف، طراحیهایی دیده شده که فرکانس طبیعی کف اصلاً در آنها محاسبه نشده. مهندس طراح صرفاً بار مرده و زنده را چک کرده و از کنار رفتار دینامیکی سقف عبور کرده. این سقفها حتی اگر بیعیب اجرا شوند، باز هم زیر بار ترافیک انسانی خواهند لرزید.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
رفتار ورق فولادی در بتن تازه و سختشده – دو سناریوی کاملاً متفاوت
برای درک لرزش، باید فهمید ورق عرشه در دو مقطع زمانی چه نقشی ایفا میکند. قبل از گیرش بتن، ورق یک قالب است. بار بتن تر را تحمل میکند و خم میشود. این خمشدگی اگر از حد مجاز فراتر برود، ضخامت بتن تغییر میکند و سطح نهایی دال ناهموار میشود. اما مشکل اصلی بعد از سختشدن بتن شروع میشود.
بعد از گیرش، دو سناریو ممکن است:
سناریوی اول: ورق فقط قالب مانده. یعنی گلمیخها درست جوش نخوردهاند، یا تعدادشان کم است، یا بتن و ورق به قدر کافی درگیر نشدهاند. در این حالت، ورق هیچ نقشی در باربری کششی دال ندارد. سختی سقف عملاً نصف چیزی است که انتظار میرفت. لرزش در این حالت اجتنابناپذیر است.
سناریوی دوم: ورق به المان کششی دال تبدیل شده. یعنی اتصال برشی کامل است، ورق و بتن با هم کار میکنند، و لنگر اینرسی مقطع مرکب بالا رفته. نتیجه؟ فرکانس طبیعی سقف افزایش مییابد و از محدودهی بحرانی فاصله میگیرد.
جدول زیر تفاوت این دو سناریو را در عمل نشان میدهد:
| شاخص | ورق بهعنوان قالب ماندگار | ورق بهعنوان المان کششی مرکب |
|---|---|---|
| مشارکت در باربری | فقط تا زمان گیرش بتن | دائمی، در کل عمر سازه |
| سختی خمشی دال | پایین، وابسته به بتن تنها | بالا، عملکرد مرکب کامل |
| فرکانس طبیعی (تخمینی) | ۲.۵ تا ۳.۵ هرتز (محدوده بحرانی) | ۵ تا ۸ هرتز (محدوده امن) |
| ریسک لرزش محسوس | زیاد | حداقل |
| هزینه اصلاح پس از اجرا | بالا (تقویت تیرها، افزودن جرم) | تقریباً صفر |
| نیاز به گلمیخ | وجود دارد اما عملکردی نیست | بحرانی، با کنترل کیفیت دقیق |
این جدول نشان میدهد که انتخاب مسیر دوم، نه یک گزینه لوکس، که یک ضرورت اقتصادی است. هزینهی اجرای صحیح گلمیخها و تأمین اتصال برشی کامل، کسری از هزینهی تقویت سقفی است که بعد از بهرهبرداری شروع به لرزیدن کرده.
چرا بعضی سقفها بعد از بتنریزی آرام میگیرند و بعضی نه؟
پاسخ در یک کلمه: فرکانس. اگر فرکانس طبیعی سقف زیر ۴ هرتز باشد، پای انسان که با فرکانس ۱.۶ تا ۲.۴ هرتز قدم برمیدارد، میتواند آن را تحریک کند. حالا تصور کنید ده نفر همزمان در یک اتاق راه بروند. پدیدهی تشدید رخ میدهد و لرزش تقویت میشود.
سقفی که آرام میماند، یکی از این ویژگیها را دارد: یا دهانهاش کوتاه است، یا تیرهای فرعی با فاصلهی کم اجرا شده، یا ضخامت بتن بالاتر از حداقل آییننامهای است، یا اتصال برشی بینقص است. در واقع آرامش سقف، پاداش دقت در طراحی و وسواس در اجراست.
خطای رایجی که پیمانکاران مرتکب میشوند
باور غلطی در برخی کارگاهها رایج است: اگر سقف لرزید، ضخامت بتن را بیشتر میکنیم. این راهکار به ظاهر منطقی، در عمل مصیبت به بار میآورد. اضافه کردن بتن بدون محاسبهی مجدد تیرها، یعنی افزایش بار مرده. تیری که برای دال ۱۰ سانتیمتری طراحی شده، اگر ۱۵ سانتیمتر بتن روی آن بریزید، دچار تغییرشکل اضافی میشود. نتیجه؟ لرزش نه تنها کم نمیشود، که ممکن است بدتر هم بشود، چون سختی تیر در برابر جرم اضافه کم آورده.
این نسخهی ارزان همان چیزی است که پروژهها را به سمت شکست سوق میدهد.Trade-off ماجرا این است: جرم بیشتر، فرکانس را پایین میآورد، مگر آنکه سختی هم متناسب با آن افزایش یابد. بدون محاسبه، این کار مثل حدس زدن است و در مهندسی سازه، حدس زدن مساوی است با هدررفت بودجه مشتری.
بایرایرانیان در پروژههای متعدد نشان داده که تمرکز بر کیفیت مصالح و طراحی دقیق، تنها مسیر جلوگیری از هدررفت بودجه مشتری است. وقتی ورق استاندارد با گام و ضخامت محاسبهشده تأمین شود، نیازی به چارهجوییهای پس از اجرا باقی نمیماند.
نیاز به بررسی تخصصی دارید؟ اگر در پروژهتان با لرزش سقف عرشه فولادی مواجه شدهاید یا پیش از اجرا به دنبال اطمینان از طراحی هستید، کارشناسان فنی بایرایرانیان آمادهی بررسی رایگان مشخصات پروژهتان هستند. با یک تماس، پیش از آنکه هزینهی اصلاح چند برابر شود، مشکل را ریشهیابی کنید. برای مشاوره رایگان تماس بگیرید.
چطور قبل از بتنریزی از لرزش جلوگیری کنیم؟
کنترل لرزش از دفتر فنی شروع میشود، نه از کارگاه. قبل از آنکه حتی یک ورق روی تیرها قرار بگیرد، باید پاسخ این سوالات روشن شده باشد:
- فرکانس طبیعی کف در چه محدودهای است؟
- آیا فاصلهی تیرهای فرعی با ضخامت ورق و بتن هماهنگ است؟
- تعداد و چیدمان گلمیخها بر اساس چه مبنایی تعیین شده؟
- دهانهی مؤثر تیرها چقدر است و آیا نیاز به تیر میانی وجود دارد؟
اگر این چکلیست قبل از سفارش مصالح تکمیل نشود، عملاً پروژه با چشم بسته وارد فاز اجرا شده. در ادامه، هر یک از متغیرهای بحرانی را جداگانه بررسی میکنیم.
ضخامت بتن چقدر باید باشد که سقف نلرزد؟
این سوال را مهندسان ناظر زیاد میپرسند. پاسخ عدد ثابتی نیست. ضخامت بتن باید با دهانه، فاصله تیرها، و ارتفاع گام ورق تناسب داشته باشد. ولی یک قاعدهی سرانگشتی وجود دارد: در سقفهای مرکب مسکونی و اداری، ضخامت کل دال (از روی گام ورق تا سطح تمامشده) نباید از ۱۰ سانتیمتر کمتر باشد. کمتر از این مقدار، جرم دال برای میرایی ارتعاشات کافی نخواهد بود.
در دهانههای بالای ۶ متر، ضخامت ۱۲ تا ۱۴ سانتیمتر توصیه میشود، مشروط بر آنکه تیرها برای این بار مرده طراحی شده باشند. ضخامت بیشتر، بدون افزایش سختی تیرها، فقط پول را دور ریخته.

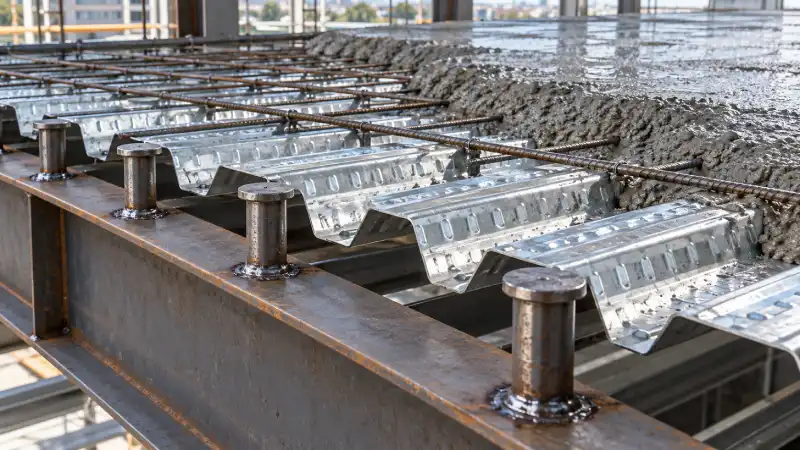

نقش گلمیخ در کنترل لرزش – فراتر از یک اتصال ساده
گلمیخ را خیلیها صرفاً یک رابط بین ورق و بتن میبینند. اما در بحث لرزش، گلمیخ حکم پلی را دارد که سختی را از بتن به ورق و از ورق به تیر منتقل میکند. اگر این پل خراب باشد، مسیر انتقال نیرو قطع میشود.
چند خطای اجرایی رایج که مستقیماً لرزش سقف را تشدید میکند:
- جوش ناقص گلمیخ که در اثر تنظیم نبودن آمپراژ دستگاه یا سرعت بیش از حد جوشکاری رخ میدهد.
- کم بودن تعداد گلمیخها نسبت به نقشه (اتصال برشی ناقص).
- قرارگیری گلمیخ در محل نامناسب گام ورق، جایی که بتن کمترین ضخامت را دارد.
- رنگآمیزی ورق قبل از جوش گلمیخ که باعث کاهش چسبندگی جوش میشود.
در کارگاه، صدای جوش گلمیخ اگر با چشم کنترل نشود، گولزننده است. جوشی که ظاهراً تمیز به نظر برسد اما عمق نفوذ کافی نداشته باشد، زیر بار دینامیکی بعد از چند ماه شل میشود. نتیجه؟ سقفی که روز اول محکم بود، بعد از یک سال زیر پا شروع به لرزیدن میکند.

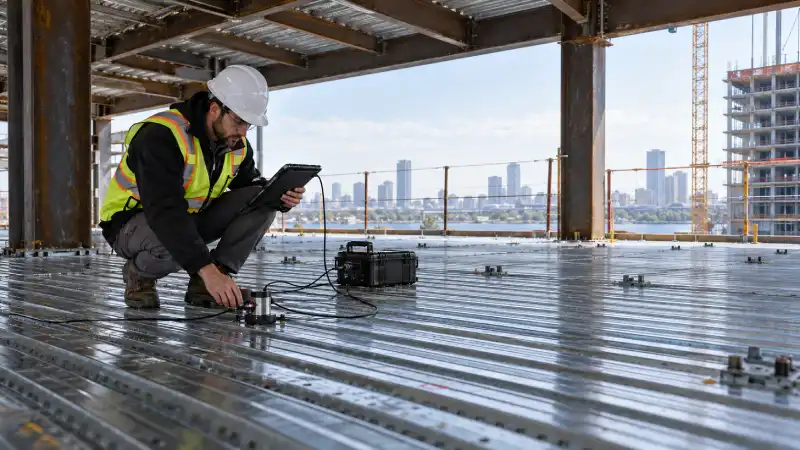

فواصل تیرهای فرعی و تأثیر آن بر لرزش سقف عرشه فولادی
هرچه فاصلهی تیرهای فرعی بیشتر شود، ورق فولادی باید بار را در دهانهی بزرگتری تحمل کند. خمشدگی ورق در این حالت افزایش مییابد و صلبیت کف پایین میآید. در ساختمانهایی که دهانهی تیر فرعی از ۲.۵ متر عبور میکند، حتی اگر ورق و بتن هم عالی اجرا شوند، باز هم لرزش بالقوه وجود دارد.
راهکار چیست؟ یا فاصله تیرها را کم کنید، یا ضخامت ورق را بالا ببرید. ورق با گام بلندتر (مثلاً ۷۵ میلیمتر به بالا) در این شرایط عملکرد بهتری دارد، چون ممان اینرسی بیشتری در جهت عمود بر گامها ایجاد میکند.

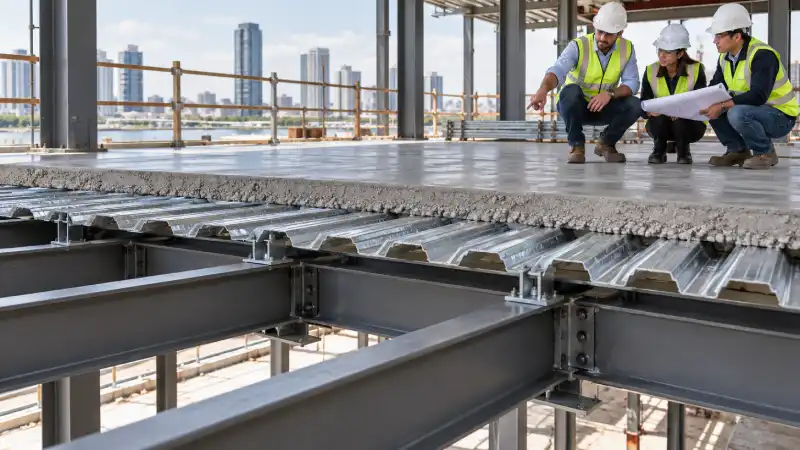

وقتی سقف میلرزد، اولین اقدام چیست؟
اگر سقف اجرا شده و لرزش آن محسوس است، اولین اقدام تخریب نیست. مسیر عیبیابی باید به این ترتیب طی شود:
اول، اندازهگیری فرکانس طبیعی با شتابسنج. این کار نشان میدهد که مشکل در محدودهی بحرانی هست یا خیر. دوم، بررسی ترکخوردگی بتن در محلهای حساس. ترکهای ریز اطراف گلمیخها نشانهی اتصال برشی ضعیف است. سوم، کنترل نقشههای اجرایی و تطبیق آنها با چیزی که واقعاً ساخته شده. بارها دیده شده که فاصلهی تیرها در اجرا با نقشه فرق دارد.
پس از تشخیص، گزینههای اصلاحی مطرح میشود: افزایش جرم با بتن اضافی (با محاسبه)، نصب تیرهای فرعی اضافی، یا استفاده از میراگرهای موضعی. اما واقعیت این است که هیچکدام از اینها به خوبی اجرای درست از روز اول نیست.
آیا نوع ورق عرشه (گام کوتاه یا بلند) در لرزش تأثیر دارد؟
بله، مستقیماً. ورق با گام بلندتر (۷۵ میلیمتر و بالاتر) ممان اینرسی بیشتری در جهت عرضی دارد و صلبیت کف قبل از گیرش بتن را افزایش میدهد. این یعنی تغییرشکل کمتر هنگام بتنریزی و سختی بیشتر بعد از سختشدن. برای دهانههای بالای ۳ متر، انتخاب گام کوتاه (۵۰ میلیمتر) بدون تقویت تیرهای فرعی، ریسک لرزش را بالا میبرد.
چرا بعضی سقفها فقط در یک نقطه میلرزند؟
وقتی لرزش فقط در یک ناحیه حس میشود، احتمالاً با یکی از این دو روبرو هستید: یا گلمیخها در آن ناحیه خوب جوش نخوردهاند، یا تیر فرعی زیر آن نقطه دچار تغییرشکل اولیه یا ضعف اجرایی است. بررسی موضعی با چکش اشمیت روی بتن و تست pull-out روی گلمیخ میتواند علت را فاش کند.
آیا میشود روی سقف لرزان پارتیشن کشید؟
پارتیشنبندی روی سقفی که فرکانس طبیعی پایینی دارد، اوضاع را بدتر میکند. دیوارهای سبک میتوانند جرم متمرکز ایجاد کنند و الگوی ارتعاش را تغییر دهند. اگر دیوارچینی اجتنابناپذیر است، باید دقیقاً روی تیرهای فرعی اجرا شود، نه وسط دهانهی دال.
لرزش سقف عرشه فولادی از نظر مبحث دهم مقررات ملی چه وضعیتی دارد؟
مبحث دهم مقررات ملی ساختمان (ویرایش ۱۴۰۱) در بخش دالهای مرکب، الزامات کنترل تغییرشکل و ارتعاش را مطرح کرده. فرکانس طبیعی کفهای با کاربری مسکونی و اداری نباید کمتر از ۵ هرتز باشد. اگر پروژهای این حد را تأمین نکند، از نظر قانونی مردود است و مسئولیت آن با طراح و مجری است.
آیا استفاده از بتن سبک لرزش را کم میکند؟
خیر، اتفاقاً برعکس. بتن سبک جرم کمتری دارد و جرم کمتر یعنی میرایی کمتر و فرکانس متفاوت. در برخی موارد، تعویض بتن معمولی با بتن سبک، سقفی که در مرز لرزش بود را وارد محدودهی بحرانی کرده. هر تغییری در نوع بتن، حتماً باید با محاسبهی مجدد فرکانس همراه باشد.
هزینه کنترل لرزش در مرحله طراحی چقدر با مرحله اصلاح تفاوت دارد؟
بر اساس دادههای واقعی پروژههای داخلی، هزینهی اصلاح سقف لرزان (شامل تقویت تیرها، افزودن بتن، یا نصب میراگر) بین ۳ تا ۷ برابر هزینهی پیشبینی تمهیدات کنترلی در مرحله طراحی است. این عدد، اتلاف مستقیم بودجه مشتری است که با کمی دقت در محاسبات اولیه کاملاً قابل اجتناب بود.
آیا دستگاههای لرزهای مثل پمپ بتن میتوانند باعث لرزش دائمی سقف شوند؟
در زمان بتنریزی، لرزش پمپ و ویبراتور طبیعی است و ربطی به لرزش دائم ندارد. اما اگر ویبرهکردن بیش از حد و متمرکز در یک نقطه انجام شود، میتواند باعث جداشدگی موضعی بتن از ورق شود و همان نقطه بعد از سختشدن به کانون لرزش تبدیل گردد. ویبره باید سریع، یکنواخت و با فروبردن و بیرونکشیدن عمودی انجام شود.
چکلیست اجرایی برای جلوگیری از لرزش سقف عرشه فولادی
پیش از آنکه پروژه وارد فاز اجرا شود، این ۵ مرحله را به ترتیب طی کنید. اگر هر کدام از این موارد بلاتکلیف بماند، احتمال مواجهه با لرزش پس از بتنریزی وجود دارد:
- محاسبه فرکانس طبیعی کف: از طراح سازه بخواهید خروجی محاسبات فرکانس را ارائه دهد. عدد باید بالای ۵ هرتز برای کاربری مسکونی و اداری باشد. اگر این محاسبه انجام نشده، یعنی طراحی ناقص است.
- تطبیق فاصله تیرهای فرعی با نوع ورق: ورق انتخابی را بر اساس فاصله تیرهای فرعی چک کنید. تأمینکننده ورق باید جدول باربری مجاز را ارائه دهد. اگر ورق در دهانه موجود، خیز بیش از حد مجاز داشته باشد، لرزش در کمین است.
- کنترل کیفیت جوش گلمیخ: قبل از بتنریزی، حداقل ۳ درصد گلمیخها را با تست خمش ۳۰ درجه آزمایش کنید. جوشی که ترک بخورد یا بشکند، باید جایگزین شود. این تست را به بازدید چشمی اکتفا نکنید.
- بتنریزی با ضخامت کنترلشده: از شابلون یا نشانهگذاری ارتفاعی روی ورق استفاده کنید. ضخامت بتن در هیچ نقطهای نباید از مقدار طراحی کمتر شود. بتنریزی را در یک مرحله و با تراکم مناسب انجام دهید.
- عدم بارگذاری زودهنگام: تا زمانی که بتن به مقاومت ۷۰ درصدی نرسیده، از تردد غیرضروری و انباشت مصالح روی سقف جلوگیری کنید. بارگذاری زودهنگام، ریزترکهایی ایجاد میکند که بعدها در رفتار دینامیکی سقف خود را نشان میدهند.
اجرای همین ۵ مرحله، بدون نیاز به هزینه اضافی، ریسک لرزش را تا حدود ۸۰ درصد کاهش میدهد. مابقی به کیفیت مصالح و دقت در جزئیات برمیگردد که آن هم با انتخاب تأمینکننده معتبر حل میشود.
