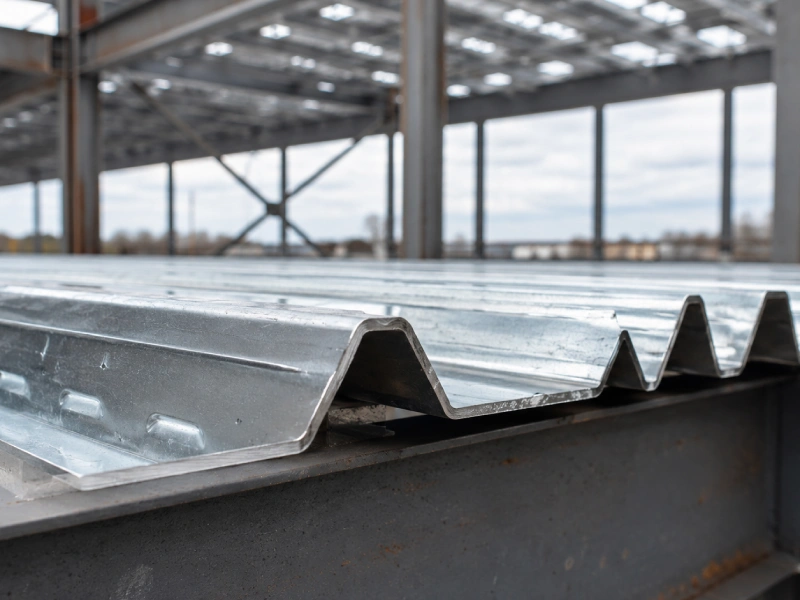

ضخامت ورق عرشه فولادی

ضخامت ورق عرشه فولادی یکی از مهم ترین مشخصات فنی در طراحی، خرید و اجرای سقف عرشه فولادی است. ضخامت ورق بر وزن هر متر مربع، ظرفیت تحمل بار در مرحله بتن ریزی، مقدار خیز، فاصله قابل اجرای تیرهای فرعی، نیاز به شمع بندی و قیمت نهایی سقف تاثیر می گذارد. به همین دلیل، انتخاب ورق صرفا بر اساس کمترین قیمت می تواند هزینه ها و مشکلات اجرایی پروژه را افزایش دهد.

در بازار ایران، ورق های عرشه فولادی معمولا در ضخامت هایی مانند ۰.۸، ۰.۹، ۱، ۱.۲ و ۱.۲۵ میلی متر عرضه می شوند. با این حال، موجود بودن یک ضخامت در بازار به معنی مناسب بودن آن برای هر پروژه نیست. مشخصات پروفیل، ارتفاع گام، فاصله تیرها، ضخامت بتن، نوع بارگذاری و نحوه قرارگیری ورق روی تکیه گاه ها باید همزمان بررسی شوند.

منظور از ضخامت ورق با ضخامت کل سقف یا ضخامت دال بتنی متفاوت است. ضخامت ورق به ضخامت ورق گالوانیزه ای اشاره دارد که پس از فرمینگ به شکل ذوزنقه ای در می آید، در حالی که ضخامت سقف شامل ارتفاع پروفیل ورق و لایه بتن بالای آن است. این مقاله فقط روی انتخاب و کنترل ضخامت ورق فلزی تمرکز دارد تا با صفحه مربوط به محاسبه ضخامت کل سقف همپوشانی محتوایی ایجاد نشود.

ضخامت ورق عرشه فولادی دقیقا به چه معنا است؟

ضخامت ورق عرشه فولادی، فاصله میان دو سطح ورق فولادی پایه است که پیش از فرم دهی و تبدیل شدن به پروفیل عرشه اندازه گیری می شود. در منابع فنی بین المللی، معمولا از اصطلاح ضخامت فلز پایه یا Base Metal Thickness استفاده می شود. این مقدار باید از ضخامت نهایی همراه با پوشش گالوانیزه تفکیک شود، زیرا ضخامت پوشش محافظ بخشی از ضخامت سازه ای ورق محسوب نمی شود.

اهمیت این تفاوت زمانی مشخص می شود که ورق تحویلی با میکرومتر اندازه گیری شود. ممکن است اندازه گیری روی سطح پوشش داده شده، عددی اندکی بیشتر از ضخامت واقعی فلز پایه نشان دهد. بنابراین مشخصات سفارش، گواهی ورق و روش کنترل ضخامت باید به صورت هماهنگ بررسی شوند و تنها مشاهده عدد روی دستگاه اندازه گیری برای تایید نهایی کافی نیست.

ورق عرشه پس از فرمینگ دارای بال، جان و برجستگی هایی است که سختی مقطع را افزایش می دهند. فرمینگ باعث افزایش ضخامت فلز نمی شود، بلکه با تغییر شکل هندسی ورق، ممان اینرسی و توانایی آن برای عبور از فاصله میان تیرها را افزایش می دهد. به همین دلیل، دو محصول با ضخامت یکسان ولی شکل و ارتفاع پروفیل متفاوت، ظرفیت بار و دهانه یکسانی ندارند.

پیشنهاد خواندنی: خرید سبد کابل

تفاوت ضخامت ورق با ضخامت سقف عرشه فولادی

ضخامت ورق معمولا بر حسب میلی متر بیان می شود و فقط مربوط به ورق گالوانیزه است. ضخامت کل سقف از پایین ترین قسمت پروفیل عرشه تا سطح نهایی بتن اندازه گیری می شود و مقدار آن بسیار بیشتر از ضخامت خود ورق است. اشتباه گرفتن این دو مقدار می تواند باعث سفارش محصول نامناسب یا برداشت اشتباه از نقشه های سازه شود.

ضخامت دال بتنی نیز ممکن است به دو روش بیان شود. گاهی منظور ضخامت کل بتن از پایین کنگره تا سطح نهایی است و گاهی فقط ضخامت بتن بالای تاج ورق مورد نظر قرار می گیرد. هنگام مطالعه نقشه باید مشخص شود عدد درج شده مربوط به کدام بخش است تا حجم بتن و وزن مرده سقف به درستی محاسبه شود.

استانداردهای مرتبط با سقف مرکب، ورق عرشه را به عنوان قالب ماندگار و در برخی سیستم ها به عنوان بخشی از آرماتور کششی برای لنگر مثبت در نظر می گیرند. بنابراین ضخامت ورق باید هم برای مرحله اجرای بتن و هم برای عملکرد سقف پس از سخت شدن بتن بررسی شود.

جدول مقایسه ضخامت های رایج ورق عرشه فولادی

جدول زیر برای مقایسه اولیه ضخامت های رایج تهیه شده است و نباید جایگزین محاسبات مهندس سازه یا جدول بار تولیدکننده شود. کاربرد هر ضخامت به فرمینگ، کیفیت فولاد، فاصله تیرهای فرعی، بار بتن تازه و حالت تک دهانه یا چند دهانه بودن ورق بستگی دارد.

ممکن است ورق ۰.۸ میلی متر در یک پروژه با دهانه کوتاه عملکرد مناسبی داشته باشد، اما همان ورق در پروژه ای با فاصله تیرهای بیشتر به شمع بندی نیاز پیدا کند. در مقابل، استفاده از ورق ضخیم در مسیری که بار و دهانه کمی دارد می تواند وزن و هزینه غیر ضروری ایجاد کند.

بازه های موجود در بازار ممکن است میان تولیدکنندگان متفاوت باشند. استاندارد SDI نیز به جای تعیین یک ضخامت واحد برای تمام پروژه ها، طراحی عرشه را به مشخصات مقطع، کیفیت فولاد، بارگذاری و شرایط تکیه گاهی وابسته می داند. نسخه جاری استاندارد SDI برای طراحی عرشه فولادی، معیارهای طراحی سقف و عرشه بام را در یک سند یکپارچه ارائه می کند.

عوامل موثر بر انتخاب ضخامت ورق عرشه فولادی

انتخاب ضخامت باید پس از مشخص شدن شرایط واقعی پروژه انجام شود. تنها دانستن متراژ سقف یا تعداد طبقات برای تعیین ضخامت کافی نیست. دو ساختمان با متراژ مشابه ممکن است به دلیل تفاوت در فاصله تیرها، نوع بارگذاری و ضخامت بتن، به ورق هایی با مشخصات متفاوت نیاز داشته باشند.

در ادامه مهم ترین عواملی بررسی می شوند که مهندس طراح، پیمانکار و خریدار باید پیش از سفارش ورق در نظر بگیرند.

فاصله تیرهای فرعی

ورق عرشه معمولا عمود بر تیرهای فرعی قرار می گیرد و فاصله میان این تیرها، دهانه آزاد ورق را تشکیل می دهد. هرچه فاصله تیرهای فرعی بیشتر شود، لنگر خمشی و خیز ورق در مرحله بتن ریزی افزایش پیدا می کند. در چنین شرایطی ممکن است استفاده از ورق ضخیم تر، پروفیل عمیق تر یا شمع موقت ضروری باشد.

ورق نازک تر می تواند در دهانه کوتاه عملکرد مناسبی داشته باشد، اما افزایش فاصله تیرها بدون تغییر ضخامت ممکن است موجب افتادگی ورق و افزایش ضخامت موضعی بتن شود. افزایش بتن در وسط دهانه نیز وزن بیشتری به ورق وارد می کند و می تواند تغییر شکل را تشدید کند.

فاصله تیرها باید با جدول دهانه بدون شمع بندی همان محصول مقایسه شود. جدول یک تولیدکننده را نمی توان برای ورقی با شکل هندسی یا فولاد متفاوت به کار برد، حتی اگر ضخامت اسمی محصولات یکسان باشد.

ارتفاع و شکل فرمینگ ورق

ارتفاع گام، عرض بال ها، زاویه جان و شکل برجستگی های ورق بر سختی مقطع اثر می گذارند. ورق دارای گام عمیق تر معمولا نسبت به ورق کم عمق با ضخامت یکسان، توانایی بیشتری برای تحمل بار مرحله ساخت دارد. با این حال، تنها ارتفاع فرمینگ برای قضاوت کافی نیست.

برای مثال، دو ورق با عنوان فرمینگ ۶۵ ممکن است از نظر عرض بال، فاصله گام، نوع برجستگی و عرض مفید متفاوت باشند. این تفاوت ها می توانند ظرفیت خمشی، میزان مصرف بتن و نحوه عملکرد مرکب سقف را تغییر دهند.

انتخاب ضخامت باید بر اساس مشخصات کامل پروفیل انجام شود. عبارت هایی مانند ورق ۰.۸ یا ورق ۱ میلی متر بدون ذکر نوع فرمینگ، مقاومت فولاد و جدول بار، اطلاعات کافی برای تصمیم گیری فنی ارائه نمی دهند.

ضخامت و وزن بتن

بتن تازه یکی از اصلی ترین بارهایی است که در زمان اجرا به ورق وارد می شود. با افزایش ضخامت بتن، وزن وارد شده به هر متر مربع ورق بیشتر می شود و ظرفیت دهانه بدون شمع کاهش پیدا می کند. بتن معمولی مورد استفاده در سقف های مرکب نیز جرم قابل توجهی دارد و باید در محاسبات مرحله ساخت لحاظ شود. مبحث پنجم مقررات ملی ساختمان برای سیستم سقف مرکب فولادی و بتنی، استفاده از بتن سازه ای و ورق فولادی گالوانیزه با مشخصات فنی تعیین شده را مطرح می کند.

افزایش خودسرانه ضخامت بتن در کارگاه می تواند نتیجه محاسبات ورق را تغییر دهد. همچنین تجمع بتن در یک نقطه هنگام تخلیه، بار متمرکزی ایجاد می کند که ممکن است از فرضیات طراحی بیشتر باشد. به همین دلیل، روش بتن ریزی باید با ظرفیت ورق و برنامه اجرایی هماهنگ شود.

اگر پروژه به دال ضخیم تری نیاز داشته باشد، ممکن است لازم باشد ضخامت ورق نیز افزایش پیدا کند یا فاصله تیرها کاهش یابد. انتخاب نهایی باید با بررسی همزمان وزن بتن، خیز ورق و بارهای کارگاهی انجام شود.

بارهای اجرایی و نحوه بتن ریزی

در زمان اجرای سقف، علاوه بر وزن بتن، بار کارگران، تجهیزات، شیلنگ پمپ، میلگردها و مصالح موقت نیز روی ورق قرار می گیرد. ورق عرشه پیش از سخت شدن بتن باید این بارها را به تنهایی یا همراه با شمع های موقت به تیرها منتقل کند.

انبار کردن بسته های میلگرد یا تجهیزات سنگین در وسط دهانه می تواند حتی برای ورق ضخیم نیز خطرناک باشد. ضخامت بیشتر به معنی امکان بارگذاری نامحدود نیست و باید محدودیت های اجرایی اعلام شده در نقشه و دستورالعمل محصول رعایت شود.

بتن باید به صورت کنترل شده پخش شود و از انباشته شدن حجم زیاد آن در یک نقطه جلوگیری گردد. اگر شرایط واقعی کارگاه با فرضیات طراحی متفاوت باشد، ضخامت انتخاب شده ممکن است پاسخگوی بارهای ایجاد شده نباشد.

تک دهانه یا چند دهانه بودن ورق

ورق عرشه ممکن است فقط میان دو تیر قرار گیرد یا به صورت پیوسته از روی چند تیر عبور کند. ورق پیوسته در بسیاری از شرایط می تواند نیروها را میان تکیه گاه های بیشتری توزیع کند و نسبت به حالت تک دهانه، عملکرد بهتری داشته باشد.

این مزیت فقط زمانی قابل استفاده است که طول ورق، محل درزها و نحوه نصب با فرض چند دهانه بودن هماهنگ باشد. اگر ورق روی هر تیر قطع شود، نمی توان ظرفیت مربوط به حالت پیوسته را در محاسبات به کار برد.

گاهی به جای افزایش ضخامت، سفارش ورق با طول مناسب و ایجاد پیوستگی واقعی می تواند راهکار اقتصادی تری باشد. تصمیم میان افزایش ضخامت، تغییر طول ورق و اضافه کردن تیر فرعی باید در مرحله طراحی و پیش از تولید ورق گرفته شود.

مقاومت فولاد پایه

دو ورق با ضخامت یکسان ممکن است به دلیل تفاوت در مقاومت تسلیم فولاد، ظرفیت یکسانی نداشته باشند. مبحث پنجم مقررات ملی ساختمان برای ورق گالوانیزه مورد استفاده در سقف مرکب، محدوده مشخصی از مقاومت تسلیم و ویژگی های مکانیکی را مطرح می کند. کیفیت فولاد پایه باید از طریق گواهی تولیدکننده و مشخصات فنی محصول کنترل شود.

استفاده از ورق ضخیم اما ساخته شده از فولاد نامناسب یا فاقد مشخصات قابل ردیابی، لزوما ایمنی بیشتری ایجاد نمی کند. ضخامت، مقاومت فولاد، شکل پروفیل و کیفیت فرمینگ باید به صورت یک مجموعه بررسی شوند.

در سفارش خرید بهتر است علاوه بر ضخامت، استاندارد ورق پایه، مشخصات پوشش گالوانیزه و مقاومت تسلیم مورد نیاز نیز درج شود. این کار احتمال جایگزینی محصول با ورقی دارای کیفیت متفاوت را کاهش می دهد.

پیشنهاد خواندنی: سینی کابل

ضخامت بیشتر چه تاثیری بر عملکرد ورق دارد؟

افزایش ضخامت ورق معمولا ظرفیت خمشی و سختی آن را بیشتر می کند. ورق ضخیم تر در شرایط مشابه خیز کمتری دارد و ممکن است بتواند فاصله بیشتری میان تیرهای فرعی را بدون شمع بندی پوشش دهد. با این حال، مقدار دقیق این افزایش فقط از جدول بار یا محاسبات مقطع مشخص می شود.

ضخامت بیشتر همچنین مقاومت موضعی ورق را در زمان حمل، نصب و تردد کارگران افزایش می دهد. ورق های نازک در صورت حمل نامناسب یا قرار گرفتن روی تکیه گاه ناکافی، بیشتر در معرض له شدگی گام ها و تغییر شکل قرار دارند.

با وجود این مزایا، افزایش ضخامت همیشه بهترین تصمیم نیست. ورق ضخیم تر باعث افزایش وزن، قیمت خرید و هزینه حمل می شود. ممکن است در برخی پروژه ها کاهش فاصله تیرهای فرعی، استفاده از شمع موقت یا تغییر فرمینگ از نظر اقتصادی مناسب تر باشد.

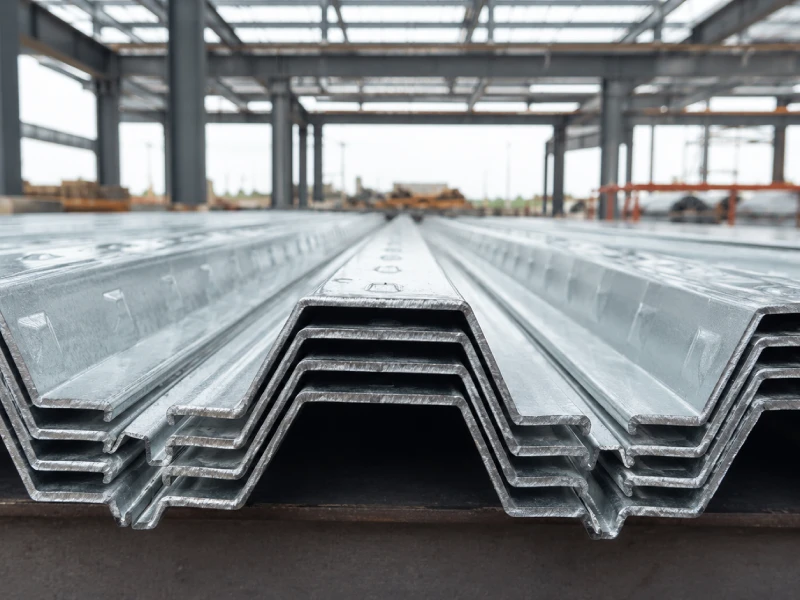

تاثیر ضخامت ورق بر وزن و قیمت عرشه فولادی

وزن ورق با ضخامت آن رابطه مستقیم دارد. اگر جنس، طول، عرض و شکل پروفیل ثابت باقی بمانند، افزایش ضخامت باعث بیشتر شدن وزن هر متر مربع می شود. از آنجا که ورق گالوانیزه معمولا بر اساس وزن قیمت گذاری می شود، ضخامت یکی از عوامل اصلی تعیین قیمت عرشه فولادی است.

مقایسه قیمت دو ورق فقط بر اساس نرخ هر کیلوگرم کافی نیست. عرض مفید پس از فرمینگ، میزان همپوشانی، پرت برش و وزن واقعی هر متر مربع نیز باید مشخص شوند. ممکن است یک محصول قیمت کیلویی کمتری داشته باشد اما به دلیل عرض مفید پایین تر، هزینه نهایی بیشتری برای پوشش سطح ایجاد کند.

همچنین انتخاب ورق نازک با هدف کاهش قیمت ممکن است به افزایش تعداد تیرهای فرعی یا اجرای شمع بندی منجر شود. بنابراین قیمت واقعی باید شامل ورق، اسکلت، شمع، نیروی اجرایی، زمان پروژه و مقدار بتن مصرفی باشد.

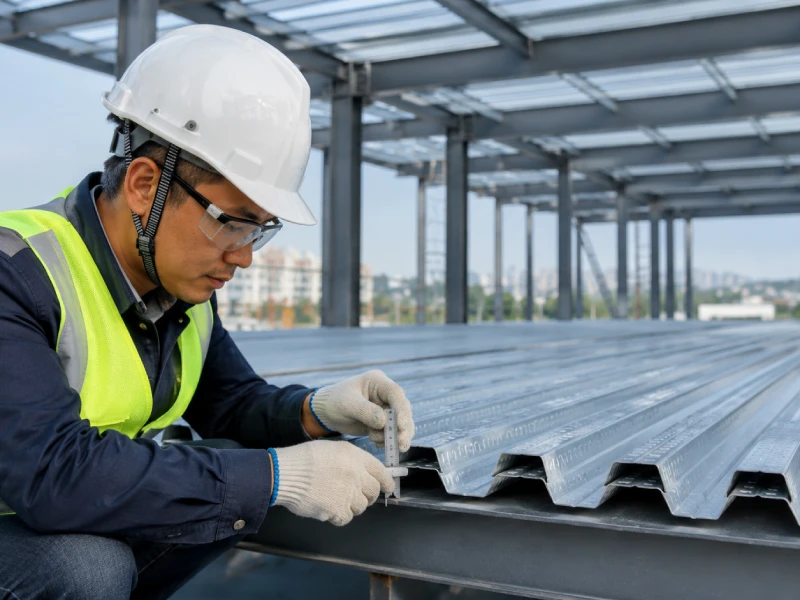

چگونه ضخامت واقعی ورق را کنترل کنیم؟

برای کنترل ضخامت، ابتدا باید مشخصات درج شده در سفارش، بارنامه و گواهی ورق بررسی شود. سپس ضخامت نمونه ها با ابزار کالیبره شده مانند میکرومتر اندازه گیری گردد. اندازه گیری باید در چند نقطه سالم و دور از لبه های بریده شده یا قسمت های تغییر شکل یافته انجام شود.

از آنجا که ورق دارای پوشش گالوانیزه است، باید مشخص شود عدد مورد تایید پروژه مربوط به ضخامت فلز پایه است یا ضخامت نهایی پوشش داده شده. یادداشت فنی SDI نیز بر تمایز میان ضخامت گیج و ضخامت ابعادی فلز پایه تاکید دارد.

وزن کردن یک ورق و مقایسه آن با ابعاد و وزن نظری نیز می تواند به عنوان کنترل مکمل استفاده شود. با این حال، شکل پروفیل، عرض واقعی و پوشش سطح باید در محاسبه لحاظ شوند. تایید نهایی بهتر است با ترکیب اندازه گیری ضخامت، کنترل وزن و بررسی مدارک فنی انجام شود.

اشتباهات رایج در انتخاب ضخامت ورق

یکی از اشتباهات رایج، انتخاب ضخامت فقط بر اساس تجربه یک پروژه قبلی است. ممکن است دو پروژه از نظر ظاهری مشابه باشند، اما فاصله تیرها، ضخامت بتن، بار بهره برداری یا نوع فرمینگ آن ها متفاوت باشد. بنابراین ضخامت مناسب یک ساختمان را نمی توان بدون بررسی برای ساختمان دیگر تکرار کرد.

اشتباه دیگر، خرید ورق نازک تر برای کاهش هزینه اولیه است. کاهش ضخامت ممکن است خیز ورق را بیشتر کند، مقدار بتن مصرفی را افزایش دهد یا نیاز به شمع بندی ایجاد کند. در این شرایط، صرفه جویی خرید می تواند با هزینه های اجرایی بیشتر از بین برود.

نادیده گرفتن تلرانس ضخامت و تفاوت میان ضخامت اسمی و واقعی نیز از مشکلات متداول است. محصول تحویلی باید مطابق مشخصات قرارداد کنترل شود و استفاده از عبارت های کلی مانند ورق سبک یا ورق سنگین برای سفارش فنی کافی نیست.

پیشنهاد خواندنی: سینی کابل سبدی

چگونه ضخامت مناسب پروژه را انتخاب کنیم؟

در مرحله نخست باید فاصله تیرهای فرعی، نوع فرمینگ، ضخامت دال، نوع بتن و بارهای اجرایی مشخص شوند. سپس حالت قرارگیری ورق به صورت تک دهانه یا چند دهانه تعیین شود. این اطلاعات باید با جدول بار معتبر همان محصول مقایسه شوند.

اگر ضخامت انتخاب شده نتواند بار مرحله بتن ریزی را بدون خیز بیش از حد تحمل کند، چند راهکار قابل بررسی است. می توان ضخامت ورق را افزایش داد، پروفیل عمیق تری انتخاب کرد، فاصله تیرها را کاهش داد یا از شمع بندی موقت استفاده کرد.

مقایسه راهکارها باید از نظر هزینه کل پروژه انجام شود. ضخیم ترین ورق همیشه بهترین انتخاب نیست و نازک ترین ورق نیز لزوما اقتصادی ترین گزینه نخواهد بود. ضخامت مطلوب، کمترین ضخامتی است که تمام الزامات مقاومت، خیز، اجرا و بهره برداری را با ضریب اطمینان مناسب تامین کند.

جمع بندی

ضخامت ورق عرشه فولادی بر ظرفیت باربری مرحله ساخت، خیز، وزن، قیمت، دهانه قابل اجرا و نیاز به شمع بندی تاثیر مستقیم دارد. ضخامت های مختلفی در بازار عرضه می شوند، اما هیچ ضخامت واحدی برای تمام پروژه ها مناسب نیست.

فاصله تیرهای فرعی، شکل پروفیل، ضخامت بتن، مقاومت فولاد، بارهای اجرایی و حالت تکیه گاهی باید پیش از انتخاب بررسی شوند. همچنین ضخامت واقعی ورق تحویلی باید با ابزار مناسب و مدارک فنی کنترل شود.

انتخاب بر اساس کمترین قیمت یا تجربه پروژه دیگر می تواند موجب افزایش مصرف بتن، افتادگی ورق و هزینه های اضافی شود. تصمیم نهایی باید براساس نقشه سازه، جدول بار تولیدکننده و تایید مهندس محاسب انجام گیرد.

سوالات متداول درباره ضخامت ورق عرشه فولادی

۱- حداقل ضخامت ورق عرشه فولادی چقدر است؟

در بسیاری از پروژه ها و محصولات داخلی، ضخامت ۰.۸ میلی متر به عنوان یکی از ضخامت های ابتدایی مورد استفاده قرار می گیرد، اما مناسب بودن آن به دهانه، فرمینگ و بار مرحله بتن ریزی بستگی دارد. برخی صفحات فنی داخلی نیز حداقل ۰.۸ میلی متر را برای ورق سقف مطرح کرده اند. انتخاب نهایی باید مطابق ضوابط پروژه و محاسبات مهندس سازه باشد.

۲- ورق عرشه فولادی ۰.۸ بهتر است یا ۱ میلی متر؟

هیچ یک به صورت مطلق بهتر نیستند. ورق ۰.۸ میلی متر وزن و قیمت کمتری دارد و ممکن است برای دهانه های کوتاه مناسب باشد. ورق ۱ میلی متر معمولا سختی و ظرفیت بیشتری ایجاد می کند، اما هزینه بالاتری دارد. مقایسه باید براساس جدول بار همان پروفیل و فاصله واقعی تیرهای فرعی انجام شود.

۳- آیا ورق ضخیم تر باعث حذف شمع بندی می شود؟

افزایش ضخامت می تواند ظرفیت ورق را بیشتر کند و در بعضی پروژه ها نیاز به شمع را کاهش دهد، اما حذف شمع فقط با بررسی دهانه، وزن بتن، نوع پروفیل و بارهای اجرایی امکان پذیر است. ممکن است حتی ورق ضخیم نیز در دهانه زیاد یا زیر بار سنگین به تکیه گاه موقت نیاز داشته باشد.
