سقف عرشه فولادی یکی از رایج‌ترین سیستم‌های سقف در ساختمان‌های اسکلت فلزی است که به دلیل سرعت اجرا، کاهش وزن سازه و عملکرد مناسب در برابر بارهای ثقلی و لرزه‌ای مورد توجه مهندسان قرار گرفته است. با این حال در بسیاری از پروژه‌ها نیاز به ایجاد بازشو در سقف عرشه فولادی وجود دارد؛ مانند محل عبور داکت‌های تأسیساتی، چاه آسانسور، نورگیر یا راه‌پله.
اجرای دیتیل اجرای بازشو در سقف عرشه فولادی اگر بدون رعایت اصول طراحی و دیتیل‌های اجرایی انجام شود، می‌تواند باعث کاهش ظرفیت باربری سقف، تمرکز تنش، ایجاد ترک در بتن یا حتی آسیب سازه‌ای شود. به همین دلیل مهندسان سازه و مجریان پروژه باید با جزئیات اجرایی استاندارد بازشو در سقف عرشه فولادی آشنا باشند.
در این مقاله تخصصی از شرکت بایرایرانیان مجری و پیمانکار عرشه فولادی به صورت کامل و کاربردی بررسی می‌کنیم:
- انواع بازشو در سقف عرشه فولادی
- اصول طراحی بازشو
- دیتیل‌های اجرایی برای داکت، آسانسور و راه‌پله
- تقویت اطراف بازشو
- نکات مهم اجرایی برای جلوگیری از ضعف سازه
بازشو در سقف عرشه فولادی چیست؟
پس از اجرای سقف عرشه فولادی بازشو به فضای خالی یا قطع شدگی در دال کامپوزیت سقف گفته می‌شود که برای عبور عناصر مختلف ساختمان ایجاد می‌شود.
در این سیستم سقف، دال بتنی روی ورق فولادی گالوانیزه (متال دک) اجرا می‌شود و با کمک گل‌میخ‌ها به تیرهای فولادی متصل می‌شود. زمانی که بازشو در سقف ایجاد می‌شود، پیوستگی دال بتنی و ورق فولادی قطع شده و توزیع نیرو در سقف تغییر می‌کند.
بنابراین برای جلوگیری از ضعف سازه باید:
- اطراف بازشو تقویت شود
- انتقال بار به تیرهای مجاور به درستی انجام شود
- میلگردهای تقویتی در اطراف بازشو اجرا شود
انواع بازشو در سقف عرشه فولادی
در ساختمان‌ها بازشوهای سقف معمولاً برای اهداف مختلفی ایجاد می‌شوند که هرکدام نیاز به دیتیل اجرایی متفاوتی دارند.
جدول زیر رایج‌ترین انواع بازشو در سقف عرشه فولادی را نشان می‌دهد.
| نوع بازشو | کاربرد | اندازه معمول |
|---|---|---|
| بازشو داکت تأسیسات | عبور کانال هوا، لوله‌ها و کابل‌ها | کوچک تا متوسط |
| بازشو آسانسور | محل چاه آسانسور | بزرگ |
| بازشو راه‌پله | فضای عبور پله | بزرگ |
| بازشو نورگیر | تأمین نور طبیعی | متوسط |
| بازشو عبور تأسیسات جزئی | عبور لوله‌های کوچک | کوچک |
به طور کلی بازشوها از نظر ابعاد به سه دسته تقسیم می‌شوند:
- بازشو کوچک (کمتر از ۳۰ سانتی‌متر)
- بازشو متوسط (۳۰ تا ۸۰ سانتی‌متر)
- بازشو بزرگ (بیش از ۸۰ سانتی‌متر)
هرچه ابعاد بازشو بزرگ‌تر باشد، نیاز به تقویت سازه‌ای بیشتری وجود دارد.
اصول طراحی بازشو در سقف عرشه فولادی
قبل از اجرای بازشو باید طراحی آن در مرحله محاسبات سازه انجام شود. ایجاد بازشو بدون بررسی مهندسی می‌تواند باعث کاهش ظرفیت باربری سقف شود.
مهم‌ترین اصول طراحی بازشو عبارتند از:
۱. محل قرارگیری بازشو
بازشو نباید در محل‌هایی با تمرکز تنش زیاد ایجاد شود. بهترین محل معمولاً بین تیرهای فرعی است.
۲. فاصله از تیرهای اصلی
اگر بازشو نزدیک تیر اصلی باشد، ممکن است انتقال بار به درستی انجام نشود. بنابراین باید فاصله مناسب رعایت شود.
۳. تقویت اطراف بازشو
در اطراف بازشو معمولاً از موارد زیر استفاده می‌شود:
- تیرک فولادی
- نبشی تقویتی
- میلگرد تقویتی
۴. هماهنگی با نقشه تأسیسات
قبل از اجرای سقف باید محل دقیق داکت‌ها و تأسیسات مشخص شود تا از برش ورق پس از بتن‌ریزی جلوگیری شود.

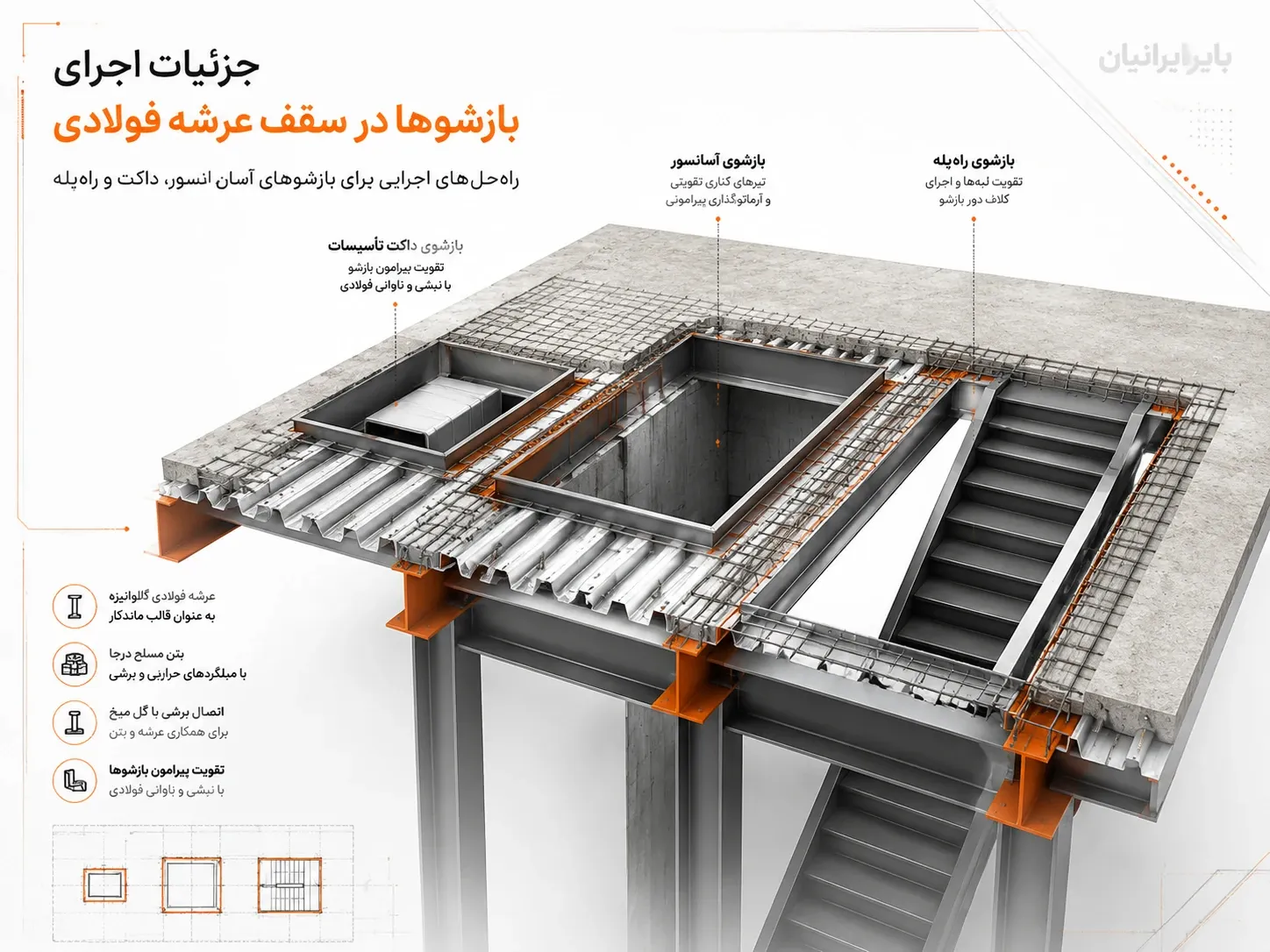

دیتیل اجرای بازشو برای داکت تأسیسات
داکت‌های تأسیساتی برای عبور کانال هوا، لوله‌های تأسیسات و کابل‌ها در ساختمان استفاده می‌شوند. این نوع بازشو معمولاً ابعاد متوسط دارد.
مراحل اجرای بازشو داکت در سقف عرشه فولادی:
مرحله اول: تعیین محل بازشو
محل داکت باید قبل از نصب ورق عرشه فولادی مشخص شود تا ورق در همان محل برش داده شود.
مرحله دوم: برش ورق عرشه فولادی
پس از نصب ورق‌ها، محل بازشو روی ورق مشخص شده و برش انجام می‌شود.
مرحله سوم: تقویت اطراف بازشو
در اطراف بازشو معمولاً از نبشی یا ناودانی فولادی استفاده می‌شود تا لبه‌های ورق تقویت شود.
مرحله چهارم: اجرای میلگرد تقویتی
در اطراف بازشو میلگردهای تقویتی اجرا می‌شود تا تنش‌های ایجاد شده کنترل شود.
مرحله پنجم: بتن‌ریزی
پس از تکمیل تقویت‌ها، بتن‌ریزی سقف انجام می‌شود.
دیتیل اجرای بازشو برای آسانسور
بازشوی آسانسور یکی از بزرگ‌ترین بازشوها در سقف عرشه فولادی است و معمولاً در محل چاه آسانسور اجرا می‌شود.
ویژگی‌های این بازشو:
- ابعاد بزرگ
- نیاز به تقویت سازه‌ای جدی
- انتقال بار به تیرهای اطراف
در این حالت معمولاً اطراف بازشو توسط تیرهای فولادی یا تیرچه‌های تقویتی محدود می‌شود.
مراحل اجرای بازشو آسانسور:
- تعیین ابعاد دقیق چاه آسانسور در نقشه سازه
- اجرای تیرهای مرزی اطراف بازشو
- نصب ورق عرشه فولادی تا لبه تیرها
- اجرای میلگردهای تقویتی اطراف بازشو
- بتن‌ریزی دال سقف
در این نوع بازشو معمولاً ورق عرشه فولادی در داخل محدوده چاه آسانسور اجرا نمی‌شود.
دیتیل اجرای بازشو برای راه‌پله
بازشوی راه‌پله نیز از بازشوهای بزرگ سقف محسوب می‌شود. این بازشو معمولاً در مجاورت تیرهای اصلی قرار می‌گیرد تا انتقال بار به خوبی انجام شود.
در اجرای بازشوی راه‌پله باید موارد زیر رعایت شود:
- استفاده از تیرهای فولادی اطراف بازشو
- تقویت لبه‌های بازشو
- اجرای میلگردهای اضافی در اطراف
معمولاً اطراف بازشوی راه‌پله با تیرهای فولادی کلاف‌بندی می‌شود تا از تغییر شکل سقف جلوگیری شود.
دیتیل بازشو در سقف عرشه فولادی چگونه طراحی می شود؟
طراحی دیتیل بازشو در سقف عرشه فولادی باید همزمان با طراحی سازه و پیش از اجرای سقف انجام شود. در این مرحله ابتدا محل، ابعاد و کاربری بازشو مشخص شده و سپس تاثیر آن بر مسیر انتقال بار در دال و تیرهای اطراف بررسی می شود. هدف اصلی این است که ایجاد فضای خالی برای عبور تاسیسات، راه پله یا آسانسور باعث ایجاد ضعف غیرقابل قبول در سیستم سقف نشود.
در طراحی دیتیل، وضعیت ورق عرشه در اطراف بازشو اهمیت زیادی دارد. در صورتی که بازشو باعث قطع بخشی از ورق شود، باید مشخص شود بار قسمت قطع شده چگونه به تیرها یا اعضای اطراف منتقل خواهد شد. برای بازشوهای بزرگ معمولا استفاده از تیرهای مرزی یا اعضای فولادی اطراف بازشو در نظر گرفته می شود. برای بازشوهای کوچک تر نیز بسته به محل و شرایط سازه ممکن است آرماتورهای تقویتی یا جزئیات مناسب دیگری مورد نیاز باشد.
یکی دیگر از مراحل مهم، بررسی محل گل میخ ها، آرماتورهای سقف و نحوه اتصال اجزای تقویتی است. همچنین محل بازشو باید با نقشه های معماری و تاسیسات هماهنگ باشد تا پس از اجرای سقف نیاز به برش یا تخریب بتن ایجاد نشود. در نهایت، ابعاد و جزئیات اجرایی بازشو باید توسط مهندس سازه بررسی و در نقشه های اجرایی مشخص شود. بنابراین یک دیتیل مناسب، فقط تعیین اندازه فضای خالی نیست و باید مسیر انتقال بار، نحوه تقویت و روش اجرای بازشو را نیز مشخص کند.
تقویت اطراف بازشو در سقف عرشه فولادی
یکی از مهم‌ترین بخش‌های اجرای بازشو، تقویت اطراف آن است. در صورت عدم تقویت مناسب ممکن است ترک‌های گسترده در بتن ایجاد شود.
روش‌های رایج تقویت اطراف بازشو عبارتند از:
| روش تقویت | توضیح |
|---|---|
| استفاده از نبشی فولادی | برای تقویت لبه‌های بازشو |
| استفاده از ناودانی | افزایش مقاومت اطراف بازشو |
| اجرای تیر فرعی | برای بازشوهای بزرگ |
| استفاده از میلگرد تقویتی | جلوگیری از ترک بتن |
| کلاف‌بندی فولادی | انتقال بار به تیرهای مجاور |
در بازشوهای بزرگ معمولاً ترکیبی از چند روش تقویتی استفاده می‌شود.
حداکثر ابعاد بازشو در سقف عرشه فولادی چقدر است؟
برای بازشو در سقف عرشه فولادی نمی توان یک حداکثر ابعاد ثابت برای تمام ساختمان ها تعیین کرد. اندازه مجاز بازشو به عواملی مانند ابعاد و شکل بازشو، موقعیت آن نسبت به تیرهای سازه ای، مشخصات ورق عرشه، ضخامت دال، بارهای وارد بر سقف و نحوه تقویت اطراف بازشو بستگی دارد. به همین دلیل ممکن است یک بازشو با ابعاد مشخص در یک پروژه با تقویت مناسب قابل اجرا باشد، اما همان ابعاد در پروژه دیگری به تغییر سیستم سازه ای یا تقویت بیشتری نیاز داشته باشد.
بازشوهای کوچک معمولا تاثیر محدودتری بر مسیر انتقال بار دارند، اما با افزایش ابعاد بازشو، بخش بیشتری از دال و ورق عرشه از مسیر باربری خارج می شود. در این شرایط معمولا نیاز به بررسی دقیق تر تیرهای اطراف، کلاف بندی و آرماتورهای تقویتی وجود دارد. بازشوهای مربوط به چاه آسانسور و راه پله به دلیل ابعاد بزرگ، معمولا از ابتدا در طراحی سازه پیش بینی می شوند و اجزای پیرامونی آنها نیز در نقشه سازه مشخص می شود.
بنابراین بهتر است به جای تعیین یک عدد ثابت برای حداکثر ابعاد بازشو، ظرفیت سازه و شرایط واقعی پروژه بررسی شود. اگر ایجاد بازشو پس از طراحی اولیه ساختمان ضروری باشد، نباید صرفا بر اساس اندازه ظاهری آن درباره امکان اجرا تصمیم گرفت. محل بازشو، بارگذاری، وضعیت تیرهای اطراف و جزئیات تقویتی باید توسط مهندس سازه بررسی شود تا مشخص شود بازشو با چه ابعادی و با چه دیتیلی قابل اجرا است.
تاثیر ابعاد بازشو بر ظرفیت باربری سقف عرشه فولادی
ابعاد بازشو یکی از عوامل مهم در بررسی ظرفیت باربری سقف عرشه فولادی است. زمانی که بخشی از دال و ورق عرشه برای ایجاد بازشو حذف می شود، مسیر انتقال نیرو در آن قسمت تغییر می کند. هرچه بازشو بزرگ تر باشد، بخش بیشتری از سطح باربر سقف حذف شده و نیروهایی که پیش از آن از طریق دال و ورق عرشه منتقل می شدند، باید از مسیرهای دیگری مانند تیرهای پیرامونی یا اعضای تقویتی منتقل شوند.
این موضوع در بازشوهای بزرگ اهمیت بیشتری دارد. برای مثال در محل چاه آسانسور یا راه پله، معمولا فضای قابل توجهی از سقف حذف می شود و به همین دلیل طراحی تیرهای مرزی و نحوه انتقال بار به سازه اصلی اهمیت پیدا می کند. در بازشوهای کوچک تر نیز اگر محل ایجاد آن نامناسب باشد یا آرماتورهای موجود بدون بررسی قطع شوند، ممکن است در اطراف بازشو تمرکز تنش و ترک ایجاد شود.
علاوه بر ظرفیت نهایی، تغییر شکل سقف نیز باید بررسی شود. وجود بازشو می تواند سختی موضعی دال را کاهش دهد و در برخی شرایط باعث افزایش تغییر شکل در اطراف آن شود. به همین دلیل طراحی بازشو فقط به تحمل بار نهایی محدود نمی شود و کنترل خیز، جزئیات آرماتورگذاری، وضعیت ورق عرشه و عملکرد اعضای اطراف نیز اهمیت دارد. در نتیجه، هرچه ابعاد بازشو افزایش پیدا کند، نیاز به بررسی سازه ای دقیق تر و در بسیاری از موارد استفاده از تقویت های مناسب بیشتر می شود.
اشتباهات رایج در اجرای بازشو سقف عرشه فولادی
یکی از اشتباهات رایج، ایجاد بازشو بدون پیش بینی آن در نقشه های سازه و معماری است. گاهی محل عبور تاسیسات پس از نصب ورق یا حتی پس از بتن ریزی مشخص می شود و برای ایجاد آن بخشی از ورق، بتن یا آرماتورها بدون بررسی مهندسی برش داده می شوند. چنین اقدامی می تواند مسیر انتقال بار را تغییر دهد و به اجزای سازه ای آسیب وارد کند. به همین دلیل محل و ابعاد بازشو باید تا حد امکان پیش از اجرای سقف مشخص شود.
اشتباه دیگر، حذف یا قطع آرماتورهای موجود در اطراف بازشو بدون اجرای جزئیات جایگزین است. آرماتورهای اطراف بازشو ممکن است بخشی از عملکرد دال را تامین کنند و حذف آنها بدون طراحی مجدد می تواند باعث ایجاد ضعف موضعی شود. همچنین در بازشوهای بزرگ، نبود تیر یا عضو مرزی مناسب می تواند انتقال بار به تیرهای اصلی را با مشکل مواجه کند.
بی توجهی به نحوه مهار ورق عرشه نیز از دیگر خطاهای اجرایی است. ورق باید در اطراف بازشو به شکل مناسب تثبیت شود و جزئیات اتصال آن با تیرها و قطعات تقویتی مطابق نقشه اجرا شود. اجرای ناقص جوش یا اتصالات، اندازه گیری اشتباه بازشو و هماهنگ نبودن محل آن با نقشه تاسیسات نیز می تواند باعث دوباره کاری و کاهش کیفیت اجرا شود.
در نهایت، یکی از مهم ترین اشتباهات این است که برای تمام بازشوها از یک دیتیل یکسان استفاده شود. بازشوی کوچک تاسیساتی، بازشوی بزرگ راه پله و بازشوی چاه آسانسور از نظر تاثیر بر سازه شرایط یکسانی ندارند. هر بازشو باید با توجه به ابعاد، محل قرارگیری، بارگذاری و وضعیت اعضای اطراف بررسی شود و دیتیل اجرایی متناسب با همان پروژه مورد استفاده قرار گیرد.
نکات اجرایی مهم در اجرای بازشو
در پروژه‌های ساختمانی بسیاری از مشکلات سقف به دلیل اجرای نادرست بازشو ایجاد می‌شود. رعایت نکات اجرایی زیر اهمیت زیادی دارد.
هماهنگی بین سازه و تأسیسات: قبل از اجرای سقف باید محل داکت‌ها و تجهیزات مشخص شود.
جلوگیری از برش پس از بتن‌ریزی: برش سقف پس از بتن‌ریزی باعث کاهش مقاومت سازه می‌شود.
استفاده از میلگردهای تقویتی: میلگردهای تقویتی اطراف بازشو از ایجاد ترک جلوگیری می‌کنند.
کنترل کیفیت جوشکاری: در صورت استفاده از نبشی یا تیر فولادی باید کیفیت جوش‌ها کنترل شود.
رعایت فاصله از تیرها: بازشو نباید به گونه‌ای باشد که ظرفیت باربری تیرها کاهش یابد.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
جمع‌بندی و نتیجه گیری
بازشو در سقف عرشه فولادی یکی از بخش‌های مهم طراحی و اجرای این سیستم سقف است که در بسیاری از ساختمان‌ها برای عبور تأسیسات، راه‌پله و آسانسور مورد استفاده قرار می‌گیرد. اگرچه ایجاد بازشو باعث قطع پیوستگی دال می‌شود، اما با رعایت اصول طراحی و اجرای دیتیل‌های تقویتی می‌توان از بروز مشکلات سازه‌ای جلوگیری کرد.
مهم‌ترین نکات در اجرای بازشو شامل انتخاب محل مناسب، تقویت اطراف بازشو، اجرای میلگردهای تقویتی و هماهنگی با نقشه‌های تأسیسات است. رعایت این اصول باعث می‌شود سقف عرشه فولادی عملکرد مناسب خود را حفظ کرده و ایمنی سازه تضمین شود.
سوالات متداول درباره دیتیل اجرای بازشو در سقف عرشه فولادی
آیا ایجاد بازشو در سقف عرشه فولادی باعث ضعف سازه می‌شود؟
اگر بازشو بدون طراحی مهندسی ایجاد شود ممکن است باعث کاهش مقاومت سقف شود. اما با رعایت اصول طراحی و اجرای تقویت‌های لازم، ایجاد بازشو مشکلی برای سازه ایجاد نمی‌کند.
حداکثر اندازه بازشو در سقف عرشه فولادی چقدر است؟
ابعاد مجاز بازشو به طراحی سازه بستگی دارد. بازشوهای بزرگ معمولاً نیاز به اجرای تیرهای تقویتی دارند تا بارهای سقف به درستی منتقل شود.
آیا می‌توان پس از بتن‌ریزی در سقف عرشه فولادی بازشو ایجاد کرد؟
به طور کلی توصیه نمی‌شود. ایجاد بازشو پس از بتن‌ریزی ممکن است باعث کاهش مقاومت سازه و ایجاد ترک در بتن شود.
تقویت اطراف بازشو چگونه انجام می‌شود؟
معمولاً از نبشی، ناودانی، تیر فرعی یا میلگردهای تقویتی برای تقویت اطراف بازشو استفاده می‌شود.
آیا بازشو در نزدیکی تیر اصلی مجاز است؟
در برخی موارد امکان‌پذیر است اما باید توسط مهندس سازه طراحی و بررسی شود.
جمع‌بندی و نتیجه گیری
بازشو در سقف عرشه فولادی یکی از بخش‌های مهم طراحی و اجرای این سیستم سقف است که در بسیاری از ساختمان‌ها برای عبور تأسیسات، راه‌پله و آسانسور مورد استفاده قرار می‌گیرد. اگرچه ایجاد بازشو باعث قطع پیوستگی دال می‌شود، اما با رعایت اصول طراحی و اجرای دیتیل‌های تقویتی می‌توان از بروز مشکلات سازه‌ای جلوگیری کرد.
مهم‌ترین نکات در اجرای بازشو شامل انتخاب محل مناسب، تقویت اطراف بازشو، اجرای میلگردهای تقویتی و هماهنگی با نقشه‌های تأسیسات است. رعایت این اصول باعث می‌شود سقف عرشه فولادی عملکرد مناسب خود را حفظ کرده و ایمنی سازه تضمین شود.
