بازرسی مصالح در بدو ورود به کارگاه

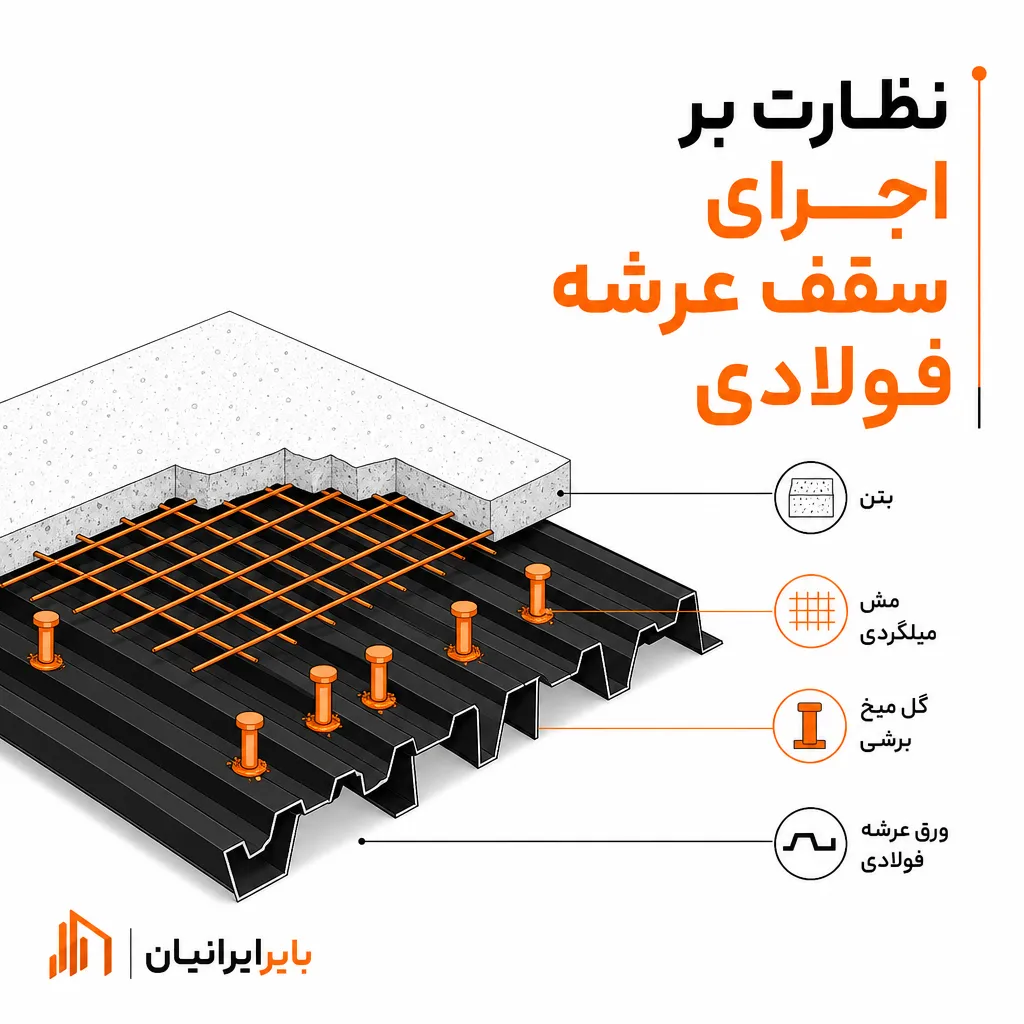

شروع دقیق اجرای سقف عرشه فولادی اول از انبار شروع میشود. اگر ورق فولادی بیکیفیت وارد کارگاه شود، هیچ جوشکار و مهندسی نمیتواند معجزه کند. سه قلم جنس اصلی که باید دقیق بررسی شوند: ورق گالوانیزه، برشگیر (گل میخ) و میلگرد.
- ورق گالوانیزه: ضخامت ورق را با میکرومتر دیجیتال اندازهگیری کنید. تلرانس قابل قبول برای ورقهای ۰.۸ میلیمتری حداکثر ۰.۰۵± میلیمتر است. وزن پوشش گالوانیزه باید حداقل ۲۷۵ گرم بر متر مربع (استاندارد Z275) باشد. دقت کنید روی ورقها لکه روغن، زنگزدگی سفید عمیق یا پوستهپوسته شدن وجود نداشته باشد. ظاهر صاف و یکدست اولین نشانه کیفیت است.
- برشگیر (گل میخ): قطر استاندارد این قطعه معمولاً ۱۹ میلیمتر است. سرامیک فرول پشت آن باید سالم و بدون ترک باشد. مهمترین نکته، گواهی آنالیز مواد ذوب است. بدون این گواهی، اجازه جوشکاری را ندهید.
- میلگرد: آج میلگردهای حرارتی و میلگردهای تقویتی (در صورت وجود) باید عمیق و یکنواخت باشد. زنگزدگی سطحی اشکالی ندارد، اما اگر فلسفلاس و ورقهورقه میشود (پوسیدگی حفرهای)، کل بار را مرجوع کنید. قطر میلگردها را با کولیس چک کنید تا کمتر از حد مجاز آییننامه نباشد.
مراحل نصب ورقهای عرشه؛ جایی که دقیقاً باید میخکوب شوید
بعد از تایید مصالح، نوبت به نصب میرسد. این مرحله فونداسیون سقف نهایی شماست. اشتباه اینجا یعنی سقفی که ترک میخورد یا بدتر از آن، میریزد.
طول نشیمن یا تکیهگاه ورق: این عدد حیاتیترین فاکتور اجراست. ورق عرشه باید حداقل ۵ سانتیمتر روی بال تیر فلزی بنشیند. اجازه ندهید پیمانکار سقف عرشه فولادی با این بهانه که ورق سر جایش محکم است، نشیمن ۲ یا ۳ سانتیمتری را قبول کند. متر لیزری یا یک متر نواری ساده، ابزار شما برای کنترل این موضوع است. اگر طول نشیمن کم باشد، هنگام بتنریزی لبه ورق دچار لهیدگی میشود و بتن از زیر کار فرار میکند.
همپوشانی و درزگیری: ورقهای عرشه از طرفین درون هم قفل میشوند. این قفل شدن نباید خشک باشد. استفاده از نوار فوم یا چسب ماستیک در محل همپوشانی طولی و عرضی اجباری است. اگر پیمانکار گفت خود بتن درز را میپوشاند، محکم بایستید. شیره بتن فشار هیدرواستاتیکی بالایی دارد و از کوچکترین درز باز هم نشت میکند و روی سر و کول همسایه طبقه پایین میریزد. تازه، نشت شیره یعنی بتن ضعیف شده و خوردگی میلگرد در آینده.
برشکاری: برش ورقها حتماً باید با قیچی یا فرز (سنگ) انجام شود. برش با هواگاز (شعله مستقیم) در محلهایی که پوشش گالوانیزه دارد اکیداً ممنوع است. حرارت هواگاز، لایه محافظ روی را در شعاع چند سانتیمتری نابود میکند و آن نقطه تبدیل به مرکز زنگزدگی میشود.
دنیای جوشکاری برشگیرها؛ رد شدن در تست یعنی شروع دوباره
برشگیرها تضمین میکنند که بتن و فولاد مثل یک جسم واحد رفتار کنند. جوشکاری این قطعه پر از ریزهکاریهای مرگبار است.
- کیفیت ظاهری جوش: بعد از جوشکاری، فرول سرامیکی باید ترک خورده و جدا شود. حلقه جوش دور گل میخ باید یکنواخت، براق و ۳۶۰ درجه کامل باشد. جوشهای آبلهگون، نفوذ ناقص یا پاشش زیاد نشانهی خرابکاری است.
- تست خمش : به جوشکاری چکشی اعتماد نکنید. مهندس ناظر باید تست خمش انجام دهد. لولهای با قطر داخلی مناسب را روی گل میخ بیندازید و با یک ضربه چکش سنگین، آن را ۴۵ درجه خم کنید. اگر جوش پاره شد یا ترک عمیق در ناحیه اتصال مشاهده شد، آن گل میخ مردود است. طبق استاندارد باید از ۵ درصد کل برشگیرها به صورت رندوم تست خمش بگیرید.
- نکته مرگبار: اگر یک گل میخ در تست رد شد، پیمانکار سقف عرشه فولادی باید دو گل میخ جدید در کنار آن بکارد و هر دو را تست کند. اجازه ندهید با یک عدد جایگزین، قضیه را جمع کنند.
آرماتوربندی را جدی بگیرید؛ مش فقط برای دکور نیست
بسیاری فکر میکنند آرماتور در سقف عرشه فولادی نقش فرعی دارد. این تفکر سقف را نابود میکند. میلگردهای حرارتی (مش) که بالای ورق میخوابند، دقیقاً مانند مهاری عمل میکنند که بتن را یکپارچه نگه میدارد.
فاصله مش از کف ورقها (پوشش بتنی) نباید کمتر از ۲ سانتیمتر باشد. برای این کار از اسپیسرهای مخصوص یا پایههای نگهدارنده استفاده میشود. اگر مش مستقیم روی ورق فلزی لم داده باشد، هیچ نقشی در جلوگیری از ترک خوردگی سطح بتن ایفا نمیکند.
همچنین در نقاط تکیهگاهی (روی تیرها) حتماً باید میلگردهای منفی (بالایی) مطابق نقشه جانمایی شده باشند. فراموش کردن میلگرد منفی یعنی ترک خوردن بتن روی تیر در همان روزهای اول بهرهبرداری.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
نظارت بر بتنریزی؛ ۴ ساعتی که آینده ساختمان را میسازد
روز بتنریزی، روز برداشت محصول همه زحمات قبلی است. یک اشتباه کوچک در این چند ساعت، تمام دقتهای قبلی را بر باد میدهد.
تمیزکاری و مرطوبسازی: قبل از پاشیدن بتن، تمام زباله، براده آهن، ته سیگار و خاک از روی ورق جمع شود. ورق فولادی باید مرطوب باشد. در گرمای تابستان، ورق داغ آب بتن را میکشد و باعث ترکخوردگی زودرس میشود. اما مرطوب باشد، نه غرق در آب. آب اضافی، نسبت آب به سیمان بتن را در محل تماس به هم میزند.
جهت و روش بتنریزی: بتنریزی باید عمود بر جهت تیرهای فرعی انجام شود. بتن را از ارتفاع زیاد روی ورق خالی نکنید. ارتفاع سقوط آزاد بتن نباید بیشتر از ۱.۵ متر باشد. اگر پمپ را مستقیم روی یک نقطه خالی کنند، بار دینامیکی لحظهای شمعها و ورق را دچار فروپاشی میکند.
تراکم بتن (ویبره): ویبره زدن برای سقف عرشه فولادی یک تیغ دولبه است. حتماً باید از شمشه مالهای و ویبرههای سطحی استفاده شود. اگر پیمانکار سقف عرشه فولادی میخواهد از شیلنگ ویبره استفاده کند، اکیداً ممنوع کنید که شیلنگ را به برشگیرها یا ورق فولادی بکوبد. لرزش مستقیم برشگیر، جوشها را دچار ریزترک میکند. ویبره باید فقط به اندازهای باشد که بتن خمیری شود و حبابها بیرون بزنند. ویبره بیش از حد باعث جدا شدن دانهبندی (جداشدگی) و نشست آب روی سطح میشود.
کنترل خیز (تغییر شکل) در حین بتنریزی: قبل از بتنریزی یک ترازیابی دقیق انجام دهید و نقاط شاخص را علامت بزنید. در حین بتنریزی مدام با تراز لیزری تغییر شکل ورق را ببینید. خیز مجاز در مرحله ساخت (قبل از گیرش بتن) نباید از ۱/۲۴۰ دهانه آزاد تجاوز کند. اگر دیدید سقف دارد بیشتر از حد مجاز پایین میآید، بتنریزی را فوراً متوقف کنید و شمعهای جدید زیر کار بگذارید.
جدول مقایسه: اشتباهات رایج در برابر استانداردهای اجرا
| خطای رایج در کارگاه | استاندارد فنی و اجرایی | عواقب مستقیم خطا |
|---|---|---|
| نشیمن ورق کمتر از ۳ سانتیمتر | حداقل ۵ سانتیمتر تکیهگاه روی بال تیر | لهیدگی لبه ورق و فرار بتن در زمان بتنریزی |
| عدم درزگیری همپوشانیها | اجرای نوار فوم یا چسب ماستیک | نشت شیره بتن، پوسیدگی، خوردگی و کرمو شدن سقف |
| جوشکاری نفوذی ناقص (جوش سرد) | حلقه جوش کامل ۳۶۰ درجه و قبولی در تست خمش | عدم درگیری بتن و فولاد و شکست سقف در زلزله |
| ویبره زدن مستقیم برشگیر با شیلنگ | استفاده از ویبره سطحی و شمشه مالهای | ایجاد ریزترک در جوش گل میخ و کاهش ظرفیت برشی |
| مش فولادی در تماس مستقیم با ورق | حداقل ۲ سانتیمتر فاصله (کاور بتنی) | ترکهای عمیق حرارتی و انقباضی در سطح بتن |
سوالات متداول در نظارت بر سقف عرشه فولادی
آیا بارندگی قبل از بتنریزی به ورق عرشه آسیب میزند؟
پوشش گالوانیزه ورق در برابر آب مقاوم است. اما اگر بعد از بارندگی، گرد و خاک و گلولای روی ورق جمع شده، باید کامل شسته و تمیز شود. همچنین آب جمع شده در گودیهای ورق باید کاملاً تخلیه شود. بتن ریختن روی آب راکد ممنوع است.
چطور مطمئن شویم جوش برشگیر درست است و دروغ نمیگویند؟
تنها راه علمی و میدانی، تست خمش است. از ناظر بخواهید در حضور شما حداقل ۵ درصد گل میخها را به صورت تصادفی با لوله و چکش خم کند. برشگیر باید ۴۵ درجه خم شود بدون اینکه در ناحیه جوش ترک بخورد. تست چشمی برای جوشهای توکار کافی نیست.
باز کردن شمعها (جکهای موقت) چند روز بعد از بتنریزی مجاز است؟
این عدد به دمای هوا و مقاومت بتن بستگی دارد، اما تحت هیچ شرایطی قبل از ۷۲ ساعت و کسب ۷۰ درصد مقاومت فشاری طراحی، شمعها را باز نکنید. باز کردن زودهنگام شمعها اصلیترین علت افت ناگهانی (دفلکشن) و ترکهای بزرگ سازهای است.
اگر ورق عرشه در محل عبور تاسیسات برش خورد، چه نظارتی باید کرد؟
برش بازشوها باید قبل از بتنریزی انجام شود. دور بازشو حتماً باید با نبشی یا ناودانی تقویت شود. همچنین در چهار طرف بازشو، میلگردهای اضافی (آرماتور دور بازشو) مطابق نقشه جانمایی شوند. برشهای کوچک با فرز مشکلی ندارد، اما برشهای بزرگ بدون تقویت یعنی شکست قطعی قالب.
چرا بعضی سقفهای عرشه بعد از بتنریزی روی تیرها ترک میخورند؟
ترکهای مستقیم بالای تیرها معمولاً علامت فراموش شدن «آرماتور منفی» است. وقتی بتن میخواهد روی تکیهگاه خم شود، اگر بالای ورق میلگرد نباشد، کشش سطحی باعث ترک خوردن بتن میشود. نظارت کنید که حتماً میلگردهای بالایی دقیقاً روی محور تیرها بسته شوند.
حداقل ضخامت بتن روی ورق عرشه چقدر است؟
حداقل ضخامت بتن روی برجستگیهای ورق فولادی نباید از ۵ سانتیمتر کمتر باشد. اگر ضخامت کلی بتن ۱۰ سانتیمتر و ارتفاع ورق ۵ سانتیمتر باشد، دقیقاً ۵ سانتیمتر بتن بالای ورق داریم. کمتر از این مقدار، پوشش کافی برای آرماتورها و محافظت در برابر آتش فراهم نمیکند.
مهمترین مدرکی که پیمانکار باید بعد از اتمام کار به کارفرما تحویل دهد چیست؟
پروندهای شامل گواهی میلگرد و برشگیر، نتایج تست خمش، عکسهای تمام مراحل جوشکاری و گزارش کنترل خیز. این مدارک شخصیت فنی ساختمان شما هستند. بدون این مدارک، در صورت بروز مشکل در آینده، هیچ مهندسی نمیتواند علت خرابی را تشخیص دهد.
جمعبندی نهایی
نظارت بر سقف عرشه فولادی یعنی حفظ فاصله ایمن بین طراحی و اجرای فاجعهبار. کارفرمای باهوش کسی نیست که خودش مستقیماً کار کند، بلکه کسی است که میداند کجاها باید بایستد و سوال بپرسد. از کنترل ضخامت ورق و نشیمن ۵ سانتیمتری شروع کنید، در تست خمش برشگیرها سختگیر باشید و در زمان بتنریزی مثل یک شاهین مراقب خیز سقف بمانید.
تیمهای فنی باسابقه با تکیه بر همین استانداردهای سختگیرانه است که میتوانند پروژهها را بدون حاشیه و با خیال راحت تحویل دهند. اگر قرار است سرمایهتان در اسکلت یک ساختمان خرج شود، اجازه ندهید یک جوش ساده یا یک مش جابجا شده، همه چیز را زیر سوال ببرد.
