نقشه شاپ عرشه فولادی چیست

نقشه شاپ عرشه فولادی چیست؟ نقشه شاپ یا Shop Drawing عرشه فولادی، نقشه اجرایی دقیقی است که بر اساس نقشه های سازه و مشخصات فنی پروژه تهیه می شود و نحوه چیدمان ورق های عرشه، جهت نصب، طول و تعداد ورق ها، محل تیرهای اصلی و فرعی، بازشوها، لبه های بتن، اتصالات و جزئیات مورد نیاز برای ساخت و نصب را مشخص می کند. به زبان ساده، نقشه سازه به مهندس و مجری می گوید سیستم سقف چگونه طراحی شده است، اما نقشه شاپ مشخص می کند ورق های عرشه فولادی دقیقا چگونه تولید، شماره گذاری، حمل و در محل پروژه نصب شوند.

در پروژه های سقف عرشه فولادی، تهیه شاپ دراوینگ پیش از سفارش نهایی ورق اهمیت زیادی دارد. اگر طول ورق ها، جهت دهانه، محل بازشوها یا ترتیب نصب به درستی مشخص نشده باشد، احتمال افزایش پرت ورق، نیاز به برش مجدد در کارگاه، تداخل با تاسیسات و تاخیر در اجرای سقف افزایش پیدا می کند. به همین دلیل شاپ دراوینگ را می توان حلقه ارتباطی میان طراحی سازه، تولید ورق و اجرای واقعی پروژه دانست.

در این مقاله بررسی می کنیم نقشه شاپ عرشه فولادی شامل چه اطلاعاتی است، چه تفاوتی با نقشه سازه دارد، چه کسی آن را تهیه می کند، چرا قبل از تولید ورق ضروری است و چه اشتباهاتی در تهیه آن می تواند هزینه پروژه را افزایش دهد.

نقشه شاپ عرشه فولادی دقیقا چه کاربردی در پروژه دارد؟

هدف اصلی از تهیه شاپ دراوینگ عرشه فولادی تبدیل اطلاعات کلی نقشه های مهندسی به اطلاعات قابل استفاده برای تولید و نصب ورق ها است. در نقشه سازه معمولا محل تیرها، دهانه ها، ضخامت سقف، نوع ورق، مشخصات بتن و اجزای سازه ای مشخص هستند، اما کارخانه برای تولید ورق به اطلاعات دقیق تری نیاز دارد.

برای مثال باید مشخص شود یک ورق از کدام تیر شروع و روی کدام تیر تمام می شود، طول دقیق آن چقدر است، جهت گام های ورق چگونه خواهد بود، هر ورق با چه کدی در نقشه و بسته بندی مشخص می شود و در کدام قسمت پروژه باید قرار گیرد. تمام این اطلاعات در نقشه شاپ مشخص می شوند تا تیم تولید و تیم نصب زبان مشترکی داشته باشند.

وجود نقشه شاپ مناسب همچنین باعث می شود پیش از ورود مصالح به پروژه، بسیاری از تداخل ها شناسایی شوند. اگر یک بازشوی بزرگ تاسیساتی، رایزر، داکت یا بخش خاص معماری در مسیر ورق ها قرار داشته باشد، باید قبل از تولید و نصب بررسی شود، نه زمانی که ورق ها روی سازه قرار گرفته اند.

تفاوت نقشه شاپ عرشه فولادی با نقشه سازه چیست؟

یکی از سوالات رایج این است که اگر نقشه سازه وجود دارد چرا باید نقشه شاپ نیز تهیه شود. این دو نقشه اهداف متفاوتی دارند. نقشه سازه مبنای طراحی مهندسی ساختمان است و مشخصات کلی اعضای سازه، بارگذاری، تیرها، ستون ها و سیستم سقف را تعیین می کند. در مقابل، نقشه شاپ بر نحوه ساخت و اجرای محصول تمرکز دارد.

بنابراین شاپ دراوینگ جایگزین نقشه سازه یا محاسبات مهندس طراح نیست. این نقشه بر اساس مدارک طراحی تهیه می شود و باید با نقشه های تایید شده پروژه هماهنگ باشد. هر تغییری که بر رفتار سازه اثر بگذارد باید توسط افراد مسئول طراحی بررسی و تایید شود.

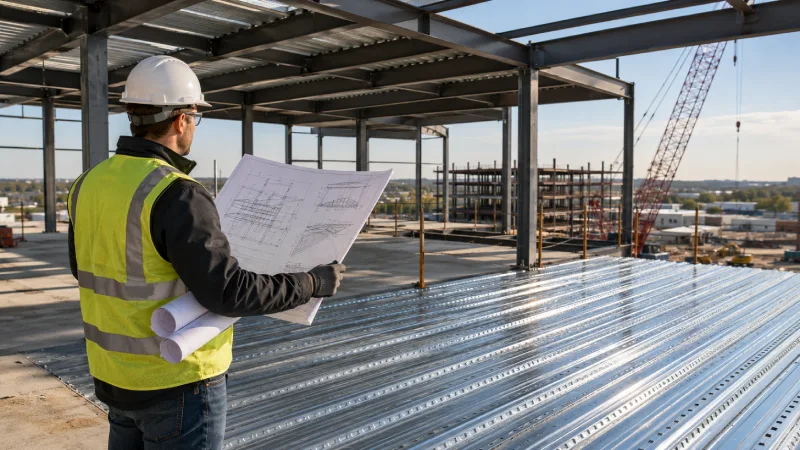

نقشه شاپ عرشه فولادی شامل چه اطلاعاتی است؟

میزان جزئیات نقشه شاپ به ابعاد و پیچیدگی پروژه بستگی دارد، اما یک شاپ دراوینگ مناسب باید اطلاعاتی ارائه کند که تیم تولید و نصب بتوانند بدون ابهام محل و مشخصات ورق ها را تشخیص دهند. مهم ترین اجزای این نقشه عبارتند از:

چیدمان ورق های عرشه فولادی در هر طبقه

یکی از اصلی ترین بخش های نقشه شاپ، پلان چیدمان ورق ها است. در این پلان مشخص می شود که ورق های عرشه در هر دهانه چگونه کنار یکدیگر قرار می گیرند و هر بخش از سقف با چه تعداد ورق پوشانده خواهد شد.

چیدمان مناسب باید به شکلی انجام شود که علاوه بر رعایت الزامات سازه ای، میزان پرت ورق کاهش پیدا کند. اگر تقسیم بندی ورق ها بدون توجه به ابعاد واقعی پروژه انجام شود، ممکن است تعداد زیادی قطعه کوتاه و بلااستفاده ایجاد شود که هزینه مصالح و زمان اجرا را افزایش می دهند.

جهت اجرای ورق ها و جهت دهانه

ورق عرشه فولادی باید در جهت مشخص شده بر اساس طراحی سازه روی تکیه گاه ها قرار گیرد. جهت ورق یکی از اطلاعات مهمی است که در نقشه شاپ نمایش داده می شود تا نصاب در محل پروژه دچار اشتباه نشود.

اشتباه در جهت نصب ورق می تواند باعث ایجاد مشکل جدی در اجرای سقف شود. به همین دلیل قبل از شروع تولید باید جهت دهانه ها با نقشه سازه کنترل شود و سپس در نقشه اجرایی به صورت واضح نشان داده شود.

طول، تعداد و کدگذاری هر ورق

در شاپ دراوینگ، ورق ها معمولا بر اساس محل و ابعاد خود دارای کد یا شماره مشخص می شوند. برای مثال ممکن است چند ورق با طول یکسان یک کد مشترک داشته باشند و تعداد مورد نیاز آنها در لیست تولید مشخص شود.

این کدگذاری باعث می شود هنگام بسته بندی و ارسال، ورق ها قابل تفکیک باشند و تیم نصب بتواند سریع تر محل هر بسته را در نقشه پیدا کند. در پروژه های چند طبقه، کدگذاری صحیح می تواند نقش مهمی در کاهش بی نظمی کارگاه داشته باشد.

محل تیرهای اصلی و فرعی زیر ورق عرشه

تکیه گاه های ورق باید در نقشه شاپ به شکل واضح مشخص باشند. محل تیرهای اصلی و فرعی تعیین می کند هر ورق روی چه اعضایی قرار می گیرد و طول ورق چگونه محاسبه می شود.

وجود تیرهای مورب، دهانه های نامنظم یا تغییر جهت سازه می تواند تهیه نقشه شاپ را پیچیده تر کند. در چنین شرایطی تقسیم ورق ها باید با دقت بیشتری انجام شود تا از ایجاد برش های غیرضروری در پروژه جلوگیری شود.

محل بازشوها، رایزرها و عبور تاسیسات

بازشوهای سقف یکی از مهم ترین نقاطی هستند که باید پیش از تولید بررسی شوند. راه پله، آسانسور، رایزر تاسیساتی، کانال های بزرگ و سایر بازشوها می توانند روی نحوه چیدمان ورق ها تاثیر بگذارند.

برای بازشوهای مهم باید موقعیت و ابعاد دقیق مشخص شود. جزئیات تقویت یا تغییرات سازه ای اطراف بازشو نیز باید مطابق نقشه های تایید شده سازه اجرا شود. ایجاد بازشو یا حذف بخشی از ورق بدون بررسی مهندسی می تواند عملکرد سقف را تحت تاثیر قرار دهد.

محل لبه های بتن و قطعات جانبی

در لبه های آزاد سقف، اطراف بازشوها و برخی نقاط پروژه ممکن است به قطعاتی برای کنترل و مهار بتن نیاز باشد. محل این قطعات باید در نقشه شاپ مشخص شود تا در زمان نصب فراموش نشوند.

همچنین در بخش هایی مانند کنسول، شکست های پلان و گوشه های نامنظم ممکن است جزئیات ویژه ای مورد نیاز باشد که بهتر است پیش از ورود تیم اجرا مشخص شده باشند.

نقشه شاپ عرشه فولادی چگونه تهیه می شود؟

تهیه نقشه شاپ معمولا با دریافت آخرین نسخه نقشه های سازه شروع می شود. استفاده از نقشه قدیمی یکی از خطرناک ترین اشتباهات در این مرحله است، زیرا ممکن است موقعیت تیر، بازشو یا ابعاد بخشی از پروژه در نسخه جدید تغییر کرده باشد.

بعد از دریافت مدارک، پلان هر طبقه بررسی می شود و دهانه هایی که قرار است با عرشه فولادی پوشانده شوند مشخص می شوند. سپس جهت ورق، طول های مورد نیاز، موقعیت بازشوها و لبه های سقف تعیین می شود. در مرحله بعد ورق ها کدگذاری شده و لیست تعداد و طول آنها تهیه می شود.

قبل از تولید بهتر است نقشه شاپ با آخرین مدارک معماری، سازه و در صورت لزوم تاسیسات کنترل شود. در پروژه هایی که بازشوهای زیادی دارند، هماهنگی میان نقشه تاسیسات و شاپ دراوینگ اهمیت بیشتری پیدا می کند.

پس از نهایی شدن نقشه، اطلاعات آن می تواند مبنای سفارش و تولید ورق قرار گیرد. همین مرحله است که باعث می شود نقشه شاپ نقش مستقیمی در کیفیت اجرای سقف عرشه فولادی داشته باشد.

چرا شاپ دراوینگ باید قبل از سفارش ورق عرشه فولادی آماده شود؟

خرید یا تولید ورق قبل از مشخص شدن طول های دقیق می تواند باعث ایجاد پرت قابل توجه شود. اگر تنها متراژ کلی سقف مبنای سفارش قرار گیرد، هنوز مشخص نیست این متراژ باید به چه طول هایی تقسیم شود.

فرض کنید یک پروژه دارای چندین دهانه با ابعاد متفاوت باشد. اگر تمام ورق ها با یک طول عمومی سفارش داده شوند، نصاب مجبور خواهد شد بخش زیادی از آنها را در محل پروژه برش دهد. این کار نه تنها پرت مصالح ایجاد می کند، بلکه زمان نصب را افزایش می دهد و مدیریت قطعات باقی مانده را دشوار می کند.

در مقابل، زمانی که شاپ دراوینگ از قبل تهیه شده باشد، تعداد ورق با هر طول مشخص است و تولید می تواند بر اساس نیاز واقعی پروژه انجام شود. این موضوع به برنامه ریزی حمل، بسته بندی و تخلیه ورق ها نیز کمک می کند.

نقشه شاپ چگونه پرت ورق عرشه فولادی را کاهش می دهد؟

یکی از مهم ترین مزایای اقتصادی شاپ دراوینگ، امکان بهینه سازی طول ورق ها است. هرچه تقسیم بندی ورق ها به ابعاد واقعی پروژه نزدیک تر باشد، میزان برش در کارگاه کاهش پیدا می کند.

البته هدف فقط کاهش پرت نیست. ورق ها باید در عین بهینه بودن از نظر طول، الزامات فنی و اجرایی پروژه را نیز رعایت کنند. به همین دلیل نمی توان صرفا برای کاهش مصرف ورق، چیدمان را بدون توجه به شرایط تکیه گاهی تغییر داد.

در پروژه های بزرگ حتی چند درصد اختلاف در پرت ورق می تواند روی هزینه نهایی اثر قابل توجهی داشته باشد. به همین دلیل هنگام بررسی قیمت عرشه فولادی بهتر است فقط قیمت هر متر مربع یا وزن ورق در نظر گرفته نشود و میزان پرت احتمالی، طراحی شاپ و کیفیت برنامه ریزی تولید نیز مورد توجه قرار گیرد.

نقش نقشه شاپ در سرعت اجرای سقف عرشه فولادی چیست؟

وقتی ورق ها با کد مشخص تولید و بسته بندی شده باشند، تیم نصب می تواند بر اساس نقشه شاپ بسته مورد نیاز هر بخش را انتخاب کند. این روش نسبت به حالتی که ورق ها بدون ترتیب مشخص وارد پروژه شوند سرعت بسیار بیشتری دارد.

در یک پروژه چند طبقه، بسته بندی ورق ها بر اساس طبقه یا زون می تواند از جابه جایی های اضافی جلوگیری کند. اگر نقشه شاپ دقیق باشد، نصاب قبل از باز کردن هر بسته می داند ورق های داخل آن برای کدام قسمت سقف هستند.

همچنین بسیاری از مشکلاتی که ممکن است در زمان نصب باعث توقف کار شوند، در مرحله تهیه نقشه قابل شناسایی هستند. به همین دلیل کیفیت شاپ دراوینگ مستقیما با برنامه ریزی بهتر و کاهش توقف های اجرایی ارتباط دارد.

نقش پیمانکار عرشه فولادی در بررسی نقشه شاپ چیست؟

یک پیمانکار عرشه فولادی باتجربه فقط ورق ها را روی تیرها نصب نمی کند. پیش از شروع عملیات باید نقشه های اجرایی، ترتیب نصب، شرایط واقعی سازه و محل بازشوها را بررسی کند.

یکی از مشکلات رایج پروژه ها اختلاف میان وضعیت واقعی سازه و نقشه های اولیه است. ممکن است ابعاد اجرا شده یک دهانه با نقشه اختلاف داشته باشد یا تغییری در محل بازشو ایجاد شده باشد. اگر چنین تغییراتی قبل از تولید ورق شناسایی نشوند، ممکن است بخشی از ورق های تولید شده قابل استفاده نباشند.

به همین دلیل هماهنگی میان نقشه برداری یا برداشت ابعاد پروژه، نقشه سازه، شاپ دراوینگ و تیم اجرایی اهمیت زیادی دارد. در پروژه های حساس، تایید نهایی اطلاعات پیش از تولید می تواند از هزینه های اصلاحی جلوگیری کند.

اشتباهات رایج در تهیه نقشه شاپ عرشه فولادی چیست؟

یکی از رایج ترین اشتباهات، تهیه نقشه شاپ بر اساس نسخه قدیمی نقشه سازه است. اگر در نسخه جدید محل تیر، بازشو یا ابعاد پلان تغییر کرده باشد، تمام لیست تولید می تواند تحت تاثیر قرار گیرد.

اشتباه دیگر، بی توجهی به نقشه های معماری و تاسیسات است. بعضی بازشوها ممکن است در نقشه سازه اولیه به وضوح مشخص نباشند اما برای اجرای تاسیسات ضروری باشند. اگر این موارد دیر اعلام شوند، تیم اجرا مجبور به برش ورق پس از نصب خواهد شد.

کدگذاری نامنظم ورق ها، مشخص نکردن واضح جهت نصب، اشتباه در طول ورق، نبود ابعاد کافی و عدم تطابق لیست تولید با پلان از دیگر مشکلاتی هستند که می توانند سرعت پروژه را کاهش دهند.

همچنین نباید برای ساده تر شدن نقشه، جزئیات حساس حذف شوند. نقشه شاپ باید به اندازه ای واضح باشد که تیم نصب بتواند بدون تفسیر شخصی یا حدس زدن، محل هر ورق و شرایط اجرای آن را تشخیص دهد.

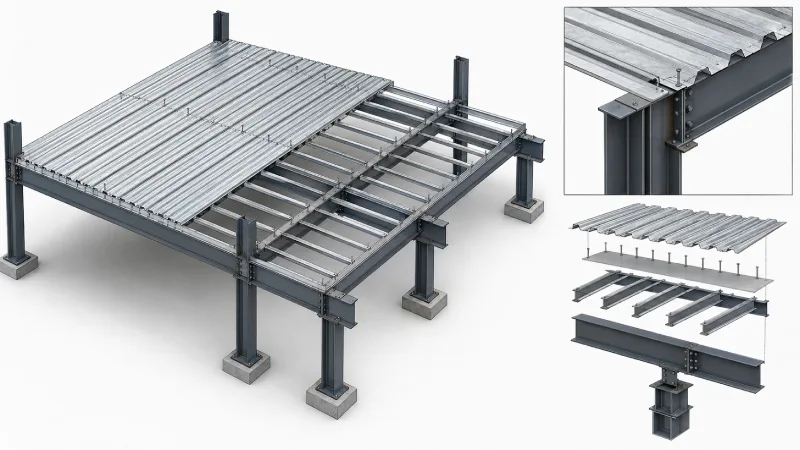

آیا نقشه شاپ روی قیمت اجرای عرشه فولادی تاثیر دارد؟

شاپ دراوینگ به صورت غیرمستقیم می تواند روی هزینه تمام شده پروژه تاثیر زیادی داشته باشد. طراحی بهینه باعث کاهش پرت، کاهش برش های کارگاهی، کاهش دوباره کاری و افزایش سرعت نصب می شود. تمام این موارد هزینه نیروی انسانی و مصرف مصالح را تحت تاثیر قرار می دهند.

از طرف دیگر، نقشه ضعیف می تواند باعث سفارش اشتباه ورق، تولید طول های نامناسب یا کمبود برخی قطعات شود. در این شرایط پروژه ممکن است به سفارش مجدد نیاز داشته باشد و علاوه بر افزایش هزینه، زمان اجرای سقف نیز بیشتر شود.

بنابراین در زمان برآورد هزینه نباید شاپ دراوینگ را یک فعالیت جانبی و کم اهمیت در نظر گرفت. هرچه پروژه بزرگ تر و پلان آن پیچیده تر باشد، ارزش اقتصادی یک نقشه اجرایی دقیق بیشتر خواهد شد.

چه زمانی تهیه شاپ دراوینگ عرشه فولادی اهمیت بیشتری دارد؟

در ساختمان هایی با پلان ساده و دهانه های منظم نیز تهیه شاپ لازم است، اما اهمیت آن در پروژه های پیچیده چند برابر می شود. ساختمان هایی که دارای شکست پلان، بازشوهای متعدد، تیرهای مورب، کنسول، تغییر جهت دهانه و چندین زون اجرایی هستند به طراحی دقیق تری نیاز دارند.

همچنین در پروژه های بزرگ که حجم ورق زیاد است، کوچک ترین خطای تکرارشونده می تواند به مقدار زیادی پرت یا دوباره کاری منجر شود. به همین دلیل بهتر است فرآیند تهیه و کنترل نقشه شاپ پیش از شروع تولید با دقت بیشتری انجام شود.

در پروژه هایی که زمان بندی فشرده دارند نیز شاپ دراوینگ اهمیت ویژه ای دارد، زیرا امکان برنامه ریزی تولید، حمل و نصب مرحله ای را فراهم می کند.

آیا می توان بدون نقشه شاپ سقف عرشه فولادی اجرا کرد؟

در برخی پروژه های کوچک ممکن است افراد تلاش کنند با استفاده مستقیم از نقشه سازه ورق ها را در محل اندازه گیری و برش دهند، اما این روش کنترل کمتری روی پرت، ترتیب نصب و هماهنگی تولید ایجاد می کند.

هرچه پروژه بزرگ تر باشد، اجرای بدون شاپ دراوینگ ریسک بیشتری دارد. تفاوت طول ورق ها، تعداد زیاد دهانه ها، بازشوهای متعدد و نیاز به بسته بندی و حمل مرحله ای باعث می شوند مدیریت کار بدون نقشه اجرایی دشوار شود.

در اجرای حرفه ای سقف عرشه فولادی بهتر است شاپ دراوینگ بخشی از فرآیند برنامه ریزی پروژه باشد و نه نقشه ای که پس از شروع تولید تهیه شود.

قبل از تایید نقشه شاپ عرشه فولادی چه مواردی باید کنترل شود؟

پیش از تایید نهایی باید آخرین نسخه نقشه سازه ملاک قرار گیرد و محل تمام تیرهای اصلی و فرعی با پلان شاپ مطابقت داده شود. جهت ورق در هر ناحیه، طول ورق ها، تعداد هر تیپ و کدگذاری نیز باید کنترل شود.

محل بازشوهای اصلی، راه پله، آسانسور، رایزرها و لبه های آزاد سقف باید با سایر نقشه های پروژه تطبیق داده شوند. اگر تغییر معماری یا تاسیساتی هنوز نهایی نشده است، بهتر است قبل از تولید تعداد زیاد ورق درباره آن تصمیم گیری شود.

در مرحله آخر، لیست ورق های تولیدی باید با نقشه چیدمان مقایسه شود. مجموع تعداد تیپ ها، طول ها و محل استفاده آنها باید مشخص باشد تا احتمال کمبود یا تولید اضافه کاهش پیدا کند.

نقشه شاپ چه ارتباطی با متره ورق عرشه فولادی دارد؟

پس از تعیین چیدمان ورق ها در شاپ دراوینگ می توان اطلاعات دقیق تری درباره تعداد و طول ورق های مورد نیاز به دست آورد. به همین دلیل نقشه شاپ یکی از منابع مهم برای تهیه لیست تولید و برآورد مقدار واقعی مصالح است.

اگر برآورد فقط بر اساس مساحت کلی سقف انجام شود، اطلاعات کافی درباره طول های تولیدی و میزان پرت وجود نخواهد داشت. اما شاپ دراوینگ مشخص می کند هر تیپ ورق چه طولی دارد و چند عدد از آن مورد نیاز است.

این موضوع برای سفارش مصالح، برنامه ریزی حمل و کنترل هزینه اهمیت دارد و به کارفرما و پیمانکار کمک می کند برآورد دقیق تری از نیاز واقعی پروژه داشته باشند.

سخن پایانی و جمع بندی

نقشه شاپ عرشه فولادی چیست؟ شاپ دراوینگ نقشه ای اجرایی است که اطلاعات طراحی سازه را به جزئیات قابل استفاده برای تولید و نصب ورق های عرشه تبدیل می کند. در این نقشه معمولا چیدمان ورق ها، جهت نصب، طول و تعداد هر تیپ، موقعیت تیرها، بازشوها، لبه ها و سایر اطلاعات اجرایی مورد نیاز مشخص می شوند.

تهیه دقیق این نقشه می تواند باعث کاهش پرت ورق، جلوگیری از برش های اضافی در کارگاه، افزایش سرعت نصب، کنترل بهتر مصالح و کاهش دوباره کاری شود. در مقابل، اشتباه در طول ورق، جهت نصب، بازشوها یا استفاده از نقشه های قدیمی می تواند هزینه و زمان پروژه را افزایش دهد.

به همین دلیل در پروژه های سقف عرشه فولادی بهتر است شاپ دراوینگ پیش از سفارش نهایی ورق و با استفاده از آخرین نقشه های تایید شده تهیه و کنترل شود تا فرآیند تولید و اجرا با هماهنگی بیشتری پیش برود.

سوالات متداول درباره نقشه شاپ عرشه فولادی

1- نقشه شاپ عرشه فولادی چیست؟

نقشه شاپ عرشه فولادی یک نقشه اجرایی است که چیدمان، جهت، طول، تعداد و کد ورق های عرشه و اطلاعات مورد نیاز برای تولید و نصب آنها را مشخص می کند.

۲- چه کسی نقشه شاپ عرشه فولادی را تهیه می کند؟

بسته به ساختار پروژه، نقشه شاپ می تواند توسط تیم فنی تولیدکننده، تامین کننده یا مجموعه تخصصی اجرای عرشه تهیه شود و باید بر اساس نقشه ها و مشخصات تایید شده پروژه باشد.

۳- آیا نقشه شاپ همان نقشه سازه است؟

خیر. نقشه سازه مبنای طراحی مهندسی ساختمان است، اما نقشه شاپ اطلاعات طراحی را به جزئیات لازم برای تولید و اجرای ورق های عرشه تبدیل می کند و جایگزین محاسبات سازه ای نیست.

۴- چرا شاپ دراوینگ قبل از تولید ورق اهمیت دارد؟

زیرا طول و تعداد دقیق ورق ها پس از مشخص شدن چیدمان تعیین می شوند. تهیه شاپ قبل از تولید می تواند میزان پرت، برش کارگاهی، دوباره کاری و احتمال سفارش ورق نامناسب را کاهش دهد.
