مقاوم سازی فونداسیون یکی از مهمترین اقدامات در بهسازی و افزایش ایمنی ساختمانها محسوب میشود. فونداسیون یا شالوده به عنوان پایینترین بخش سازه وظیفه انتقال بارهای ساختمان به خاک زیرین را بر عهده دارد؛ بنابراین هرگونه ضعف، نشست یا آسیب در این بخش میتواند پایداری کل سازه را تحت تأثیر قرار دهد.
در بسیاری از ساختمانها به مرور زمان و تحت تأثیر عواملی مانند تغییرات خاک، افزایش بار سازه، زلزله، خوردگی بتن یا طراحی نامناسب، مشکلاتی در پی ساختمان به وجود میآید. در چنین شرایطی اجرای روشهای مقاوم سازی فونداسیون ضروری است تا از گسیختگی سازه، نشستهای خطرناک و تخریب احتمالی جلوگیری شود.
به طور کلی هر تغییری که در ساختار، ابعاد یا ظرفیت باربری پی ساختمان ایجاد شود، در دسته عملیات مقاوم سازی فونداسیون قرار میگیرد. این عملیات اغلب در شرایط محدود و در زمان بهرهبرداری ساختمان انجام میشود و به همین دلیل از نظر اجرایی دارای پیچیدگیهای خاصی است.
در این محتوای تخصصی با ما بایرایرانیان اجرا کننده سقف عرشه فولادی همراه باشید.
فونداسیون چیست و چرا مقاوم سازی آن اهمیت دارد؟
فونداسیون یا پی، بخشی از ساختمان است که وظیفه انتقال بارهای قائم و جانبی سازه به زمین را بر عهده دارد. طراحی صحیح این بخش نقش کلیدی در ایمنی ساختمان دارد؛ زیرا هرگونه ضعف در آن میتواند باعث ایجاد ترک، نشست و حتی تخریب سازه شود.
در برخی شرایط مانند موارد زیر نیاز به مقاوم سازی پی ایجاد میشود:
- افزایش تعداد طبقات ساختمان
- تغییر کاربری سازه
- طراحی اولیه نامناسب
- ضعف خاک زیر پی
- آسیبهای ناشی از زلزله
- خوردگی و فرسودگی مصالح
در چنین شرایطی، مقاوم سازی فونداسیون میتواند ظرفیت باربری پی را افزایش داده و عملکرد سازه را بهبود دهد.
علائم و نشانههای ضعف در فونداسیون
آسیبهای فونداسیون معمولا به دو شکل ظاهر میشوند:
آسیبهای قابل مشاهده
این نوع آسیبها به صورت مستقیم در سازه قابل مشاهده هستند، مانند:
- ترک در دیوارها
- خرد شدگی بتن
- نشست کف ساختمان
- باز شدن درزهای سازهای
آسیبهای پنهان
برخی مشکلات فونداسیون در ابتدا قابل مشاهده نیستند و به مرور زمان خود را نشان میدهند، از جمله:
- نشست تدریجی خاک
- تورم خاک زیر پی
- ناپایداری خاک
- افزایش فشار آب زیرزمینی
این نوع مشکلات در طول زمان به گسیختگیهای جدی در سازه تبدیل میشوند.
مهمترین عوامل آسیبپذیری فونداسیون
دلایل متعددی میتوانند باعث ضعف یا خرابی فونداسیون شوند. مهمترین این عوامل عبارتند از:
- وجود نیروی کششی بلندکننده
- کمبود ظرفیت خمشی یا برشی پی
- وقوع برش سوراخکننده در مقطع پی
- وجود مواد شیمیایی مخرب در خاک یا آب زیرزمینی
- عدم مقاومت جانبی کافی در برابر نیروهای جانبی
- تنش فشاری بیش از ظرفیت باربری خاک
- نیروهای کششی یا فشاری بیش از ظرفیت شمعها
- نشستهای غیرقابل قبول در پی
- پتانسیل روانگرایی خاک
- تورم خاکهای رسی
- ناپایداری زمینهای شیبدار
هر یک از این عوامل میتوانند عملکرد سازه را با خطر مواجه کنند و نیاز به بررسی مهندسی دقیق داشته باشند.
مراحل ارزیابی وضعیت پی ساختمان
قبل از اجرای هر روش مقاوم سازی، لازم است وضعیت فونداسیون به طور کامل بررسی و تحلیل شود. این فرآیند شامل مراحل زیر است:
- بررسی اسناد طراحی و گزارش مکانیک خاک
- نمونهبرداری از خاک و انجام آزمایشهای ژئوتکنیکی
- اندازهگیری سطح آب زیرزمینی
- بررسی ابعاد و وضعیت پی ساختمان
- انجام گمانهزنی برای بررسی وضعیت بتن
- بررسی ترکها و نشستهای سازه
- تحلیل سازهای و مدلسازی
- ارزیابی نهایی و ارائه طرح مقاوم سازی
این مطالعات کمک میکند بهترین روش تقویت فونداسیون انتخاب شود.
چالشها و مشکلات بهسازی فونداسیون
مقاوم سازی پی ساختمان معمولا با محدودیتهای اجرایی همراه است. برخی از مهمترین چالشهای این عملیات عبارتند از:
- نیاز به تخلیه بخشهایی از ساختمان
- تخریب کف طبقه همکف یا زیرزمین
- محدودیت فضای کاری
- ارتفاع کم برای تجهیزات اجرایی
- ایجاد صدا و لرزش در ساختمان
- هزینه نسبتاً بالای عملیات
به همین دلیل انتخاب روش مناسب اهمیت بسیار زیادی دارد.
روشهای مقاوم سازی فونداسیون
به طور کلی روشهای مقاوم سازی پی به سه دسته اصلی تقسیم میشوند:
- تقویت سازهای فونداسیون
- بهسازی ژئوتکنیکی خاک
- کاهش بار وارد بر پی
در بسیاری از پروژهها ترکیبی از این روشها برای دستیابی به بهترین نتیجه استفاده میشود.
افزایش ابعاد پی ساختمان
یکی از رایجترین روشهای مقاوم سازی فونداسیون، افزایش ابعاد پی است. در این روش با افزایش سطح تماس فونداسیون با خاک، تنش وارده به زمین کاهش مییابد.
مزایای این روش عبارتند از:
- افزایش ظرفیت باربری
- کاهش نشست پی
- توزیع یکنواختتر بار
دو حالت برای افزایش ابعاد پی وجود دارد:
- افزایش ابعاد پی همراه با تقویت ستون
- افزایش ابعاد پی بدون تقویت ستون
مراحل اجرای افزایش ابعاد پی
- خاکبرداری اطراف پی
- زبر کردن سطح بتن قدیمی
- کاشت میلگردهای اتصال
- اجرای بتن مگر جدید
- اجرای آرماتورهای تقویتی
- بتنریزی بخش جدید
- عملآوری بتن
- پر کردن مجدد خاک اطراف پی
افزودن شناژ به پی
شناژها تیرهای بتنی هستند که برای اتصال پیها به یکدیگر استفاده میشوند. هدف از اجرای شناژ افزایش یکپارچگی فونداسیون و توزیع مناسب نیروهای جانبی است.
مزایای استفاده از شناژ:
- افزایش مقاومت در برابر زلزله
- کاهش حرکت نسبی پیها
- افزایش پایداری سازه
یکپارچه سازی فونداسیون
در برخی پروژهها برای افزایش مقاومت سازه، فونداسیونهای مجاور به یکدیگر متصل میشوند. این روش معمولا زمانی استفاده میشود که دیوار برشی یا بادبند جدید به سازه اضافه شود.
مزایای این روش:
- افزایش ظرفیت خمشی فونداسیون
- افزایش مقاومت جانبی
- بهبود رفتار سازه در زلزله
مقاوم سازی پی با کابلهای پیش تنیده
در این روش از کابلهای پیش تنیده برای افزایش ظرفیت خمشی فونداسیون استفاده میشود. این روش زمانی کاربرد دارد که امکان افزایش ابعاد پی از بالا وجود نداشته باشد.
کابلهای پیش تنیده در داخل شالوده قرار گرفته و با اعمال نیروی کششی باعث افزایش مقاومت سازه میشوند.
مزایای این روش:
- افزایش مقاومت خمشی
- افزایش ظرفیت برشی
- کاهش ترکهای بتن
افزایش مقاومت شمعهای موجود
در ساختمانهایی که روی شمع اجرا شدهاند، ممکن است شمعها توان کافی برای تحمل بارهای جدید نداشته باشند. در این شرایط میتوان با اجرای ژاکت بتنی یا فولادی مقاومت شمعها را افزایش داد.
مراحل اجرای این روش:
- حفاری اطراف شمع
- حذف بخشهای آسیبدیده
- نصب آرماتورهای تقویتی
- بتنریزی ژاکت جدید

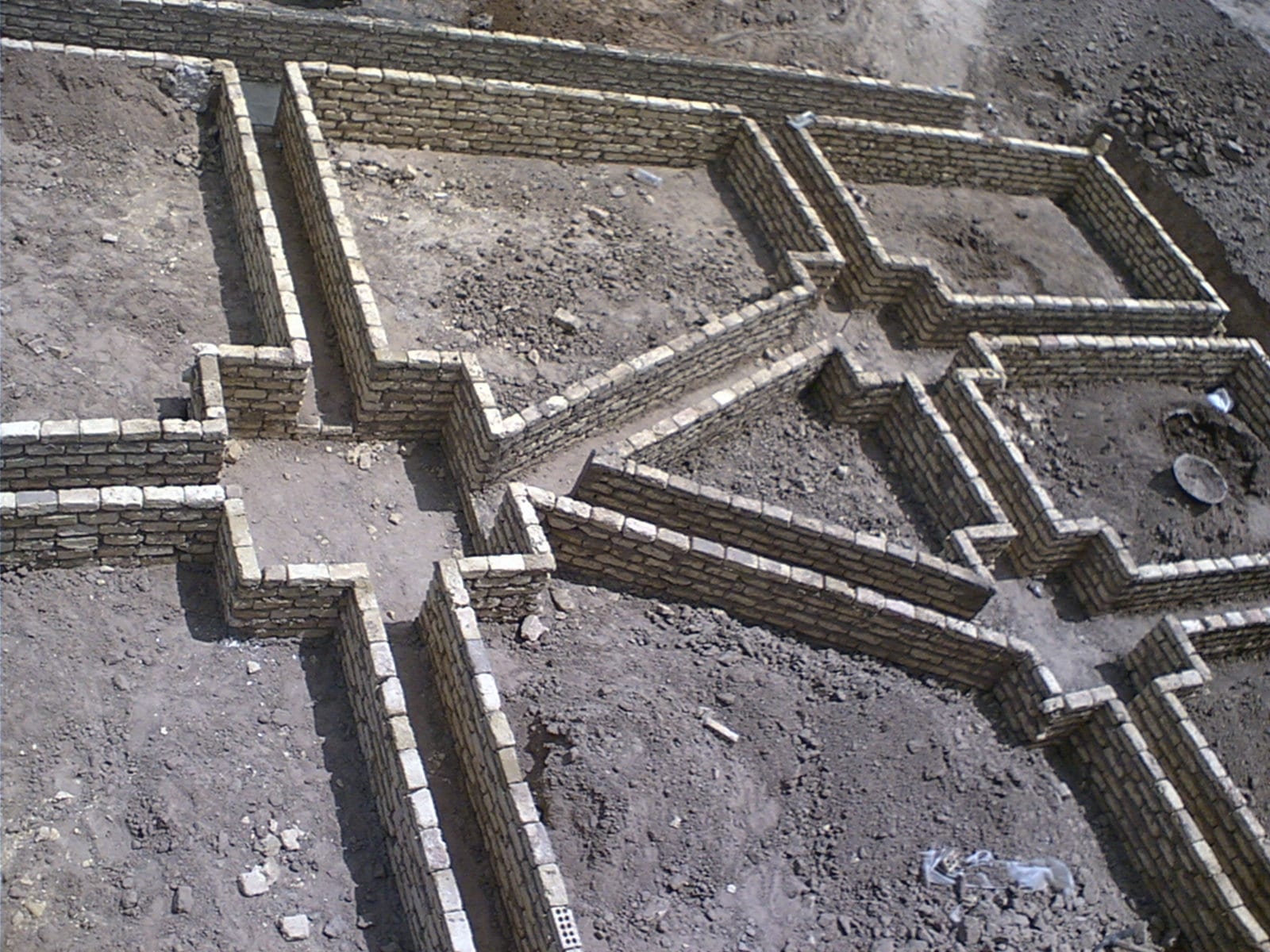

مقاوم سازی فونداسیون بنایی
در ساختمانهای بنایی، فونداسیون اغلب نیاز به تقویت دارد. یکی از روشهای متداول برای این کار استفاده از بتن پاشی (شاتکریت) است.
در این روش یک لایه بتن مسلح روی فونداسیون اجرا شده و مقاومت آن افزایش مییابد.
روشهای بهسازی خاک زیر فونداسیون
در برخی مواقع مشکل اصلی در خاک زیر پی است. در چنین شرایطی به جای تقویت پی، خاک زیر آن بهسازی میشود.
هدف از بهسازی خاک:
- افزایش ظرفیت باربری
- کاهش نشست
- بهبود پارامترهای ژئوتکنیکی
بهسازی خاک به روش تزریق
در این روش مواد افزودنی مانند سیمان یا آهک به داخل خاک تزریق میشوند تا مقاومت آن افزایش یابد.
مواد مورد استفاده در این روش شامل موارد زیر است:
- سیمان
- آهک
- خاکستر بادی
- سرباره کوره
این مواد با خاک مخلوط شده و باعث افزایش مقاومت فشاری و برشی خاک میشوند.
اجرای ریز شمع
ریز شمعها شمعهایی با قطر حدود ۱۰۰ تا ۲۰۰ میلیمتر هستند که برای افزایش ظرفیت باربری فونداسیون استفاده میشوند.
مزایای ریز شمع:
- مناسب برای فضاهای محدود
- افزایش ظرفیت باربری
- انتقال بار به لایههای عمیقتر خاک
مراحل اجرای ریز شمع شامل:
- حفاری
- لولهگذاری
- تزریق دوغاب سیمان
- نصب آرماتور
احداث شمعهای جدید
در برخی پروژهها برای افزایش ظرفیت فونداسیون، شمعهای جدید در کنار شمعهای موجود اجرا میشوند. این شمعها به سرشمع متصل شده و بار سازه را بین خود تقسیم میکنند.
انتقال بار شالوده به لایههای باربر عمیق
در مواقعی که خاک سطحی ظرفیت باربری کمی دارد، بار ساختمان با استفاده از شمعها به لایههای عمیقتر و مقاومتر منتقل میشود.
این روش یکی از موثرترین راهکارها برای جلوگیری از نشست سازه است.
جدول مقایسه روشهای مقاوم سازی فونداسیون
| روش مقاوم سازی | کاربرد اصلی | مزایا | محدودیتها |
|---|---|---|---|
| افزایش ابعاد پی | افزایش ظرفیت باربری | اجرای نسبتا ساده | نیاز به حفاری اطراف پی |
| اجرای شناژ | افزایش یکپارچگی فونداسیون | بهبود رفتار لرزهای | نیاز به تخریب کف |
| کابل پیش تنیده | افزایش ظرفیت خمشی | مناسب برای فضای محدود | هزینه بالا |
| ریز شمع | انتقال بار به عمق بیشتر | مناسب برای ساختمانهای موجود | نیاز به تجهیزات تخصصی |
| تزریق خاک | بهبود خاک زیر پی | اقتصادی در خاک نرم | وابسته به نوع خاک |
| احداث شمع جدید | افزایش ظرفیت پی | عملکرد بسیار مناسب | هزینه اجرایی بالا |
سوالات متداول
مقاوم سازی فونداسیون چه زمانی لازم است؟
زمانی که نشست غیرعادی، ترک در سازه، افزایش بار ساختمان یا ضعف خاک مشاهده شود، بررسی و مقاوم سازی فونداسیون ضروری است.
آیا مقاوم سازی پی بدون تخریب ساختمان امکانپذیر است؟
بله. بسیاری از روشهای مقاوم سازی مانند ریز شمع، تزریق خاک و کابلهای پیش تنیده بدون تخریب گسترده ساختمان اجرا میشوند.
بهترین روش مقاوم سازی فونداسیون کدام است؟
بهترین روش به عوامل مختلفی مانند نوع خاک، نوع سازه، میزان آسیب و شرایط اجرایی بستگی دارد. انتخاب روش مناسب باید پس از مطالعات ژئوتکنیکی انجام شود.
هزینه مقاوم سازی فونداسیون چقدر است؟
هزینه به عواملی مانند روش انتخابی، میزان آسیب فونداسیون، ابعاد ساختمان و شرایط خاک بستگی دارد. به همین دلیل برای هر پروژه متفاوت است.
آیا مقاوم سازی پی باعث افزایش عمر ساختمان میشود؟
بله. اجرای صحیح روشهای مقاوم سازی میتواند ایمنی سازه را افزایش داده و عمر مفید ساختمان را به طور قابل توجهی افزایش دهد.
