سقف عرشه فولادی ترکیبی هوشمندانه از ورقهای گالوانیزه و بتن مسلح است. این سیستم علاوه بر سرعت بالای اجرا، در صورت رعایت الزامات مهندسی، مقاومت ذاتی فوق‌العاده‌ای در برابر آتشسوزی دارد. چالش اصلی اینجاست که فولاد رسانای عالی گرماست.
دمای یک آتش واقعی درون ساختمان ظرف کمتر از ۱۰ دقیقه به ۶۰۰ درجه سانتیگراد می‌رسد. در این دما، فولاد ساختمانی (مانند ST37 یا ST52) بیش از نیمی از مقاومت تسلیم خود را از دست میدهد. بدون اقدامات حفاظتی دقیق، طبقات زیرین به سرعت دچار فروپاشی پیش‌رونده می‌شوند.
بایرایرانیان به عنوان برترین مجری تخصصی سقف عرشه فولادی در تهران، تمام الزامات سازمان آتشنشانی را بدون آزمون و خطا پیاده‌سازی میکند. در این مقاله از زاویه اجرای میدانی و داده‌های مهندسی، مکانیزم رفتار این سقف‌ها در حریق و روش‌های قطعی دریافت پایان‌کار را موشکافی می‌کنیم.
سقف عرشه فولادی در برابر آتش چگونه رفتار می کند؟

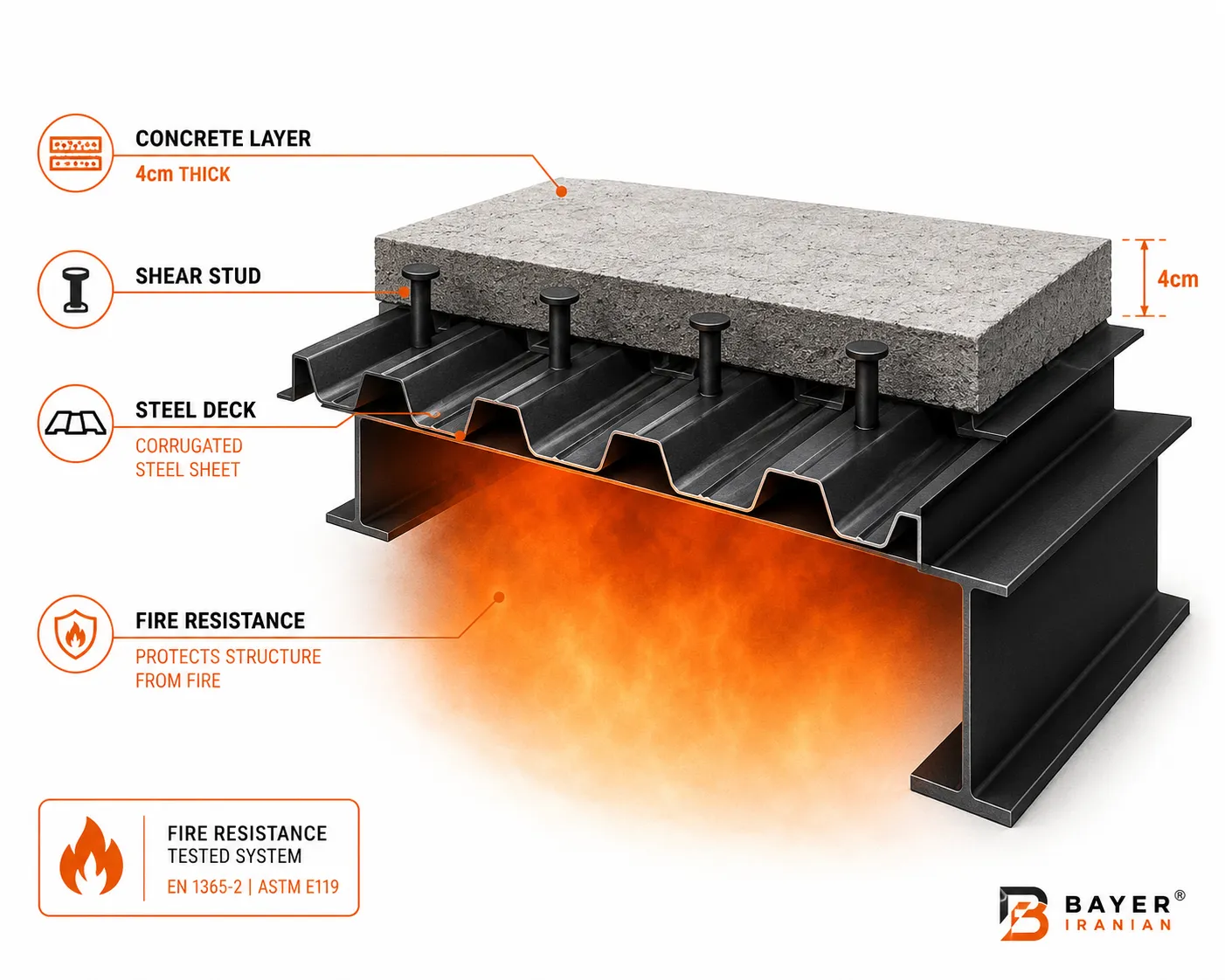

سقف عرشه فولادی از ترکیب ورق فولادی گالوانیزه، بتن، آرماتور و تیرهای سازه ای تشکیل می شود. در شرایط معمول، ورق عرشه علاوه بر نقش قالب دائمی، با بتن درگیر شده و باعث تشکیل یک سیستم مرکب می شود.
در زمان آتش سوزی، حرارت ابتدا به بخش هایی از سقف که در معرض مستقیم شعله قرار دارند منتقل می شود. در قسمت زیرین سقف، ورق فولادی به دلیل رسانایی بالای حرارتی، دمای خود را سریع افزایش می دهد. با افزایش دما، ویژگی های مکانیکی فولاد کاهش پیدا می کند و در صورتی که دما از محدوده طراحی عبور کند، امکان تغییر شکل بیش از حد وجود خواهد داشت.
در مقابل، بتن موجود در بخش بالایی سقف به دلیل ضریب انتقال حرارت پایین تر، می تواند به عنوان یک لایه محافظ حرارتی عمل کند. به همین دلیل ضخامت بتن روی ورق و کیفیت اجرای آن تاثیر زیادی بر عملکرد سقف در برابر آتش دارد.
عملکرد واقعی سقف عرشه فولادی در حریق به ترکیب تمام اجزا وابسته است و نمی توان تنها بر اساس وجود ورق گالوانیزه یا ضخامت بتن درباره مقاومت حریق تصمیم گرفت
پیشنهاد خواندنی: اجرای سقف عرشه فولادی
چرا فولاد در برابر آتش نیاز به محافظت دارد؟
فولاد یکی از مصالح اصلی در ساخت ساختمان های مدرن است، اما در برابر حرارت بالا مانند بتن عملکرد مشابهی ندارد. با افزایش دما، مقاومت تسلیم فولاد کاهش پیدا می کند و سختی آن کمتر می شود.
در یک آتش سوزی واقعی، دمای محیط می تواند در مدت کوتاهی افزایش پیدا کند. زمانی که دمای اعضای فولادی بالا می رود، تغییر شکل آنها بیشتر شده و ظرفیت تحمل بار کاهش می یابد.
در سقف عرشه فولادی، ورق فولادی در قسمت زیرین سقف قرار دارد و در صورت نبود محافظ حرارتی مناسب، سریع تر تحت تاثیر حرارت قرار می گیرد. به همین دلیل در پروژه هایی که نیاز به مقاومت حریق مشخص دارند، استفاده از روش های حفاظتی مناسب ضروری است.
نقش بتن در افزایش مقاومت حریق سقف عرشه فولادی
بتن یکی از مهم ترین عوامل افزایش مقاومت حریق در سقف عرشه فولادی است. جرم بتن باعث کاهش سرعت انتقال حرارت به بخش های فولادی می شود و زمان بیشتری برای حفظ عملکرد سازه ایجاد می کند.
ضخامت بتن روی ورق عرشه باید مطابق طراحی سازه و الزامات حریق پروژه تعیین شود. افزایش ضخامت بتن می تواند مقاومت حرارتی سقف را افزایش دهد، اما همزمان باعث افزایش وزن مرده ساختمان نیز خواهد شد.
به همین دلیل، انتخاب ضخامت مناسب بتن باید با بررسی همزمان مقاومت سازه ای، وزن سقف و الزامات ایمنی انجام شود.
استانداردهای مقاومت حریق سقف عرشه فولادی
مقاومت حریق سازه ها معمولا با زمان مشخصی که یک عضو می تواند عملکرد خود را در شرایط آتش حفظ کند ارزیابی می شود. این زمان با کلاس هایی مانند R30، R60 یا R90 نمایش داده می شود.
برای مثال، کلاس R90 به معنی حفظ عملکرد سازه ای عضو به مدت ۹۰ دقیقه در شرایط آزمون استاندارد است.
میزان مقاومت مورد نیاز هر ساختمان به عواملی مانند کاربری ساختمان، تعداد طبقات، ارتفاع سازه، شرایط تخلیه اضطراری و ضوابط محلی بستگی دارد.
بنابراین نمی توان گفت تمام سقف های عرشه فولادی باید یک مقاومت حریق مشخص داشته باشند. مقدار مورد نیاز باید توسط طراح و بر اساس مقررات پروژه تعیین شود.
روش های اثبات‌شده برای افزایش مقاومت حریق
در پروژه‌های بزرگ تهران، برای رسیدن به مقاومت ۹۰ تا ۱۲۰ دقیقه‌ای، سه روش کاملاً اجرایی و تایید شده وجود دارد:
۱. بتن پوششی با دانه‌بندی ویژه و الیاف
بتن روی عرشه نباید یک بتن معمولی باشد. افزودن ۴ تا ۶ کیلوگرم الیاف پلیپروپیلن در هر مترمکعب بتن، مانع از پدیده قلوه‌کن شدن و ترکیدگی بتن در حرارت‌های بالای ۷۰۰ درجه میشود. همچنین عیار سیمان نباید کمتر از ۳۵۰ کیلوگرم بر مترمکعب در نظر گرفته شود.
یک سقف عرشه فولادی با ۵ سانتیمتر بتن روی تاج موج (حاوی الیاف و عیار مناسب) توانسته در آزمون‌های آتش عمودی تا ۹۷ دقیقه بدون هیچ پوشش اضافی دوام بیاورد.
۲. پاشش مواد معدنی نسوز (اسپری فایرپروف)
گاهی محدودیت‌های معماری یا بار مرده سازه اجازه نمی‌دهد ضخامت بتن روی موج به ۴ سانتیمتر برسد. در این شرایط بحرانی، پاشش مواد معدنی نسوز زیر ورقهای عرشه فولادی راهکار نهایی است. ضخامت این پاشش برای رسیدن به کلاس R90 باید حداقل ۲۰ میلی‌متر (با چگالی ۳۵۰ کیلوگرم بر مترمکعب) باشد.
مواد پایه معدنی مانند ورمیکولیت یا برندهای معتبری چون Promat حرارت را مسدود کرده و دمای ورق را ساعت‌ها زیر مرز خطر نگه می‌دارند. هزینه این روش در پروژه‌ها منطقی و کاملاً توجیه‌پذیر است.
۳. رنگ‌های منبسط شونده
در فضاهایی مانند پارکینگ‌های تجاری یا سقف‌های اکسپوز که معماری باز دارند و ورق‌ها از پایین دیده می‌شوند، رنگ‌های منبسط شونده پیشرفته‌ترین گزینه هستند. این رنگ‌ها با ضخامت بسیار کم (۳۵۰ تا ۵۰۰ میکرون خشک در سه لایه) اجرا می‌شوند.
در دمای ۲۵۰ درجه سانتیگراد، این رنگ واکنش شیمیایی داده و حجم آن تا ۳۰ برابر منبسط میشود. لایه زغالی متخلخل ایجاد شده، یک عایق حرارتی بی‌نظیر است که مقاومت ۹۰ دقیقه‌ای را به راحتی تامین میکند.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
نقش حیاتی گلمیخ‌ها و شبکه آرماتور در زمان حریق
گلمیخ‌ها اتصال‌دهنده حیاتی سیستم عرشه فولادی هستند. وظیفه آنها قفل کردن ورق و بتن به تیرآهن‌های فرعی است. در زمان آتشسوزی، انبساط حرارتی متریال‌های مختلف باعث ایجاد تنشهای برشی شدیدی میشود.
طبق استاندارد، اجرای حداقل ۵ جوش استاندارد (با دستگاه استادولدینگ) در هر متر طول بر روی تیرهای فرعی الزامی است. اتصال ضعیف باعث جدا شدن سقف از اسکلت و ریزش ناگهانی آوار میشود.
همچنین، اجرای شبکه حرارتی عرضی (مش) در بالای عرشه غیرقابل چشم‌پوشی است. برخی مجریان صرفاً از میلگرد ممان منفی روی تیرها استفاده میکنند و میلگرد حرارتی را حذف میکنند. این کار باعث ترک‌خوردگی عمیق بتن در ۲۰ دقیقه اول حریق و نفوذ مستقیم شعله به جان فولاد میشود.
اجرای شبکه میلگرد با قطر حداقل ۶ میلی‌متر در فواصل ۲۰ سانتی‌متری روی تمام سطح سقف، یکپارچگی سازه را در اوج بحران حفظ میکند.
اشتباهات مرگبار در اجرا (بر اساس بررسی ۴۷ پروژه در تهران)
بازرسی‌های تخصصی نشان میدهد دلیل اصلی رد شدن تاییدیه آتشنشانی در بسیاری از پروژه‌های تهران، خطاهای اجرایی پیمانکاران غیرمتخصص است. رایج‌ترین این اشتباهات عبارتند از:
- جوشکاری ناقص گلمیخ‌ها: استفاده از دستگاه‌های جوش معمولی به جای استادولدینگ کالیبره شده.
- بتن با عیار پایین: استفاده از بتن با عیار کمتر از ۳۰۰ کیلوگرم. این بتن در دمای ۳۰۰ درجه به سرعت پوسته پوسته شده و مقاومت خود را از دست میدهد.
- درزبندی با فوم‌های اشتعال‌زا: استفاده از فوم‌های پلی‌اورتان معمولی برای پر کردن فاصله لبه ورق‌ها و تیرهای پیرامونی. این فوم‌ها به شدت اشتعال‌زا بوده و هنگام سوختن گازهای سمی و خفه‌کننده تولید میکنند. درزبندی باید صرفاً با فلاشینگ فلزی یا پشم سنگ انجام شود.
مراحل استاندارد بازرسی و آزمون حریق پیش از پایان‌کار
اداره آتشنشانی تهران ضوابط مشخصی برای پذیرش سقف‌های عرشه فولادی دارد. بازرسان ضخامت مقطع سقف، عیار بتن و کیفیت جوش گلمیخ‌ها را بررسی میکنند. برای پروژه‌های بسیار حساس، انجام آزمون حریق نمونه‌ای مطابق استاندارد ASTM E119 درخواست میشود. در این آزمون، یک نمونه واقعی از سقف در کوره قرار گرفته و دمای آن طبق منحنی استاندارد طی ۹۰ دقیقه به ۹۲۷ درجه سانتیگراد می‌رسد.
سقف برای قبولی در این تست باید بارگذاری کامل را تحمل کند و دمای سطح فوقانی آن از ۱۸۰ درجه سانتیگراد فراتر نرود. قید کردن الزام رعایت ضوابط حریق در قرارداد پیمانکار عرشه فولادی، مهم‌ترین گام کارفرمایان برای جلوگیری از خسارات مالی و قانونی در زمان اخذ پایان‌کار است.
مراحل کنترل و بازرسی سقف عرشه فولادی قبل از تایید نهایی
برای اطمینان از عملکرد صحیح سقف عرشه فولادی در برابر آتش، کنترل کیفیت در چند مرحله انجام می شود.
در مرحله اول، مشخصات ورق عرشه شامل ضخامت، نوع پروفیل و کیفیت گالوانیزه بررسی می شود.
در مرحله بعد، نحوه اجرای اتصالات، گل میخ ها، آرماتورها و بتن ریزی کنترل می شود.
پس از پایان اجرا نیز باید مطمئن شد که مشخصات واقعی سقف با طراحی اولیه هماهنگ است.
در پروژه هایی که الزامات سختگیرانه تری دارند، ممکن است استفاده از مدارک فنی، گواهی محصولات ضد حریق یا آزمایش های تخصصی مورد نیاز باشد.
مقایسه دقیق روش‌های حفاظت حریق سقف عرشه فولادی
| روش حفاظتی | ضخامت اجرایی برای کلاس R90 | وزن افزوده به سازه (مترمربع) | الزامات و محدودیت‌های اجرایی |
|---|---|---|---|
| بتن استاندارد (با عیار ۳۵۰ + الیاف) | حداقل ۴ سانتیمتر روی تاج موج | حدود ۹۰ کیلوگرم | افزایش نسبی بار مرده، نیاز به قالب‌بندی دقیق لبه‌ها |
| پاشش مواد معدنی (اسپری نسوز) | ۲۰ میلی‌متر زیر ورق‌ها | ۷ تا ۱۰ کیلوگرم | ظاهر ناهموار (مناسب سقف کاذب)، حساسیت به رطوبت پیش از خشک شدن |
| رنگ منبسط شونده (اینتیومسنت) | ۴۵۰ میکرون خشک (سه لایه) | کمتر از ۱ کیلوگرم | نیازمند سطح عاری از زنگ و چربی، هزینه اجرایی بالاتر |
جمع بندی اجرایی و عملی
مقاومت سقف عرشه فولادی در برابر حریق یک عدد تصادفی روی کاغذ نیست، بلکه نتیجه رعایت میلی‌متری ضوابط مهندسی است. برای تضمین ایمنی سازه و دریافت بدون دردسر تاییدیه آتشنشانی، سه خط قرمز را هرگز نادیده نگیرید: ضخامت بتن روی تاج موج کمتر از ۴ سانتیمتر نشود، شبکه آرماتور حرارتی با دقت اجرا گردد و جوشکاری گلمیخ‌ها منحصراً با دستگاه استادولدینگ انجام پذیرد.
بایرایرانیان به عنوان قطب اجرای تخصصی عرشه فولادی در تهران، پروژه‌های ساختمانی را با تطابق صددرصدی با الزامات مبحث سوم مقررات ملی تحویل میدهد. اجرای اصولی و استفاده از مصالح استاندارد برای سقف عرشه فولادی، سرمایه‌گذاری قطعی برای عبور سریع از فیلترهای بازرسی و تضمین امنیت جان بهره‌برداران در سال‌های آینده است.
سوالات متداول کارفرمایان و مهندسین ناظر
۱- ضخامت ایدهآل بتن روی تاج موج برای تاییدیه R90 چقدر است؟
مبحث سوم مقررات ملی ساختمان صراحتاً حداقل ۴ سانتیمتر بتن روی تاج موج را الزامی میداند. برای کاربریهای حساستر مانند بیمارستانها این ضخامت به ۵ سانتیمتر افزایش مییابد. اجرای کمتر از ۴ سانتیمتر باعث رد قطعی در بازرسی آتشنشانی میشود.
۲- تفاوت ورق گالوانیزه و ورق سیاه در برابر آتشسوزی چیست؟
لایه روی (Zinc) در ورقهای گالوانیزه نقطه ذوب موثر فولاد را تا حدود ۴۲۰ درجه سانتیگراد حفظ میکند، در حالی که فولاد سیاه از دمای ۳۵۰ درجه شروع به نرم شدن میکند. ورق گالوانیزه حدود ۲۰ دقیقه زمان مقاومت بیشتری به سازه میدهد اما جایگزین ضخامت استاندارد بتن یا پوششهای نسوز نیست.
۳- آیا استفاده از الیاف بتن، ما را از اجرای شبکه میلگرد بینیاز میکند؟
خیر. الیاف پلیپروپیلن صرفاً از ترکیدگی بتن در حرارت بالا جلوگیری میکنند. برای تحمل تنشهای کششی و حرارتی و جلوگیری از فروپاشی سقف، اجرای شبکه آرماتور حرارتی (مش) کاملاً اجباری و غیرقابل جایگزین است.
