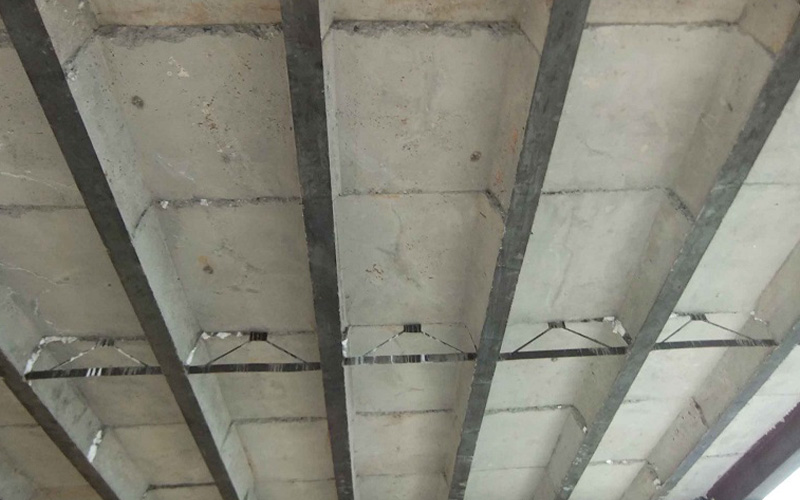

سقف سیاک چیست؟

سقف سیاک یکی از سیستم های اجرای دال بتنی مجوف یک طرفه است که با استفاده از قالب های مدولار فلزی، آرماتور و بتن مسلح اجرا می شود. در این سیستم، بخشی از حجم داخلی دال به صورت فضای خالی ایجاد می شود تا وزن و میزان بتن مصرفی نسبت به دال توپر کاهش پیدا کند. قالب های مورد استفاده در این روش پس از اجرای بتن و رسیدن آن به مقاومت مورد نیاز، باز شده و امکان استفاده مجدد از آنها وجود دارد.

شناخت نحوه اجرای سقف سیاک، اجزای تشکیل دهنده، الزامات فنی و ویژگی های این سیستم برای انتخاب صحیح آن در پروژه های ساختمانی اهمیت زیادی دارد. عواملی مانند دهانه سقف، بارهای وارد بر سازه، تعداد طبقات، شرایط محیطی و نحوه عبور تاسیسات باید پیش از اجرا مورد بررسی قرار گیرند. در ادامه، با نحوه اجرای سقف سیاک، کاربردها، مزایا و معایب، تفاوت آن با سقف تیرچه بلوک و عرشه فولادی و همچنین عمر مفید این سیستم آشنا می شویم.

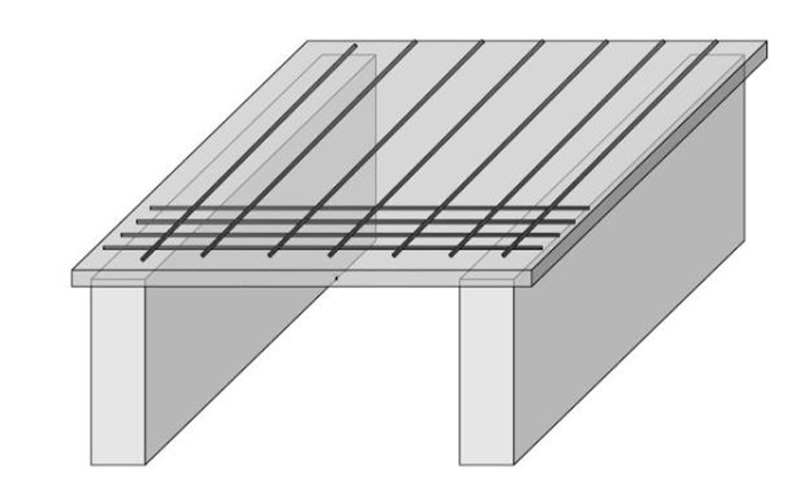

دال یک طرفه چیست؟

دال یک طرفه دالی است که روی دو تیر مقابل قرار دارد و نسبت دهانه بلند به دهانه کوچک، بزرگ‌تر یا مساوی ۲ می‌باشد. بارهای وارده بر دال یک طرفه توسط دهانه کوچک آن تحمل می‌شود.

دال مجوف چیست؟

در دال مجوف یا دال میان‌تهی کل ضخامت دال بتن‌ریزی نشده و فضای خالی در داخل آن ایجاد می‌شود. در این نوع دال به دلیل صرفه‌ جویی در مصرف بتن، وزن سازه و هزینه ساخت کاهش می‌یابد. علاوه بر این به دلیل وجود فضای خالی در دال مجوف، امکان نصب تأسیسات در این فضا وجود دارد.

بتن مسلح چیست؟

بتن آرمه یا بتن مسلح نوعی بتن است که در آن از میله‌های فولادی برای تقویت مقاومت کششی و افزایش انعطاف پذیری بتن استفاده می‌شود. ویژگی‌های مقاومتی بتن آرمه باعث شده است که به طور گسترده در دال‌های بتنی مختلف مورد استفاده قرار گیرد.

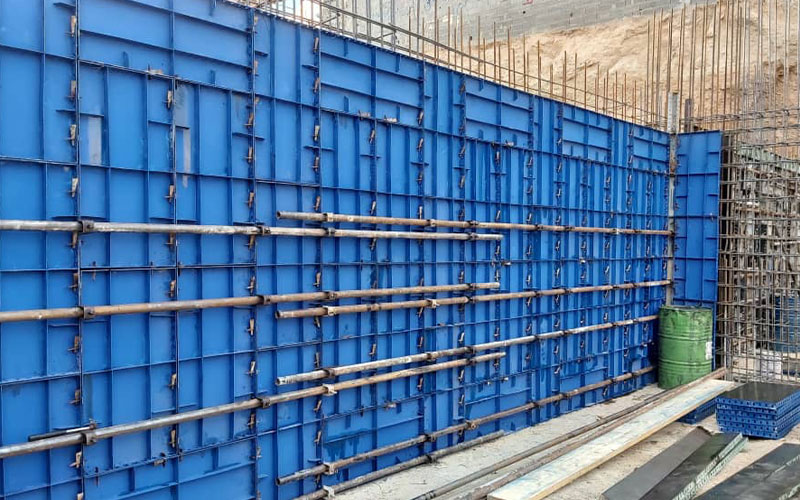

قالب مدولار چیست؟

قالب مدولار نوعی قالب بتنی با اسکلت فلزی و دیواره فولادی یا آلومینیومی است. از مزایای این نوع قالب می‌توان به وزن کم، سرعت اجرا بالا و هزینه عملیاتی کم اشاره کرد.

قالب غیر ماندگار چیست؟

قالب‌ها از نظر باز شدن پس از سخت شدن بتن به دو گروه غیرماندگار و ماندگار تقسیم می‌شوند. قالب‌های غیرماندگار پس از سخت شدن کامل بتن باز شده و مجدداً برای ساختن اعضای سازه‌ای مشابه استفاده می‌شود.

سقف سیاک در چه ساختمان هایی کاربرد دارد؟

سقف سیاک به دلیل ساختار دال بتنی مجوف یک طرفه، در ساختمان هایی کاربرد دارد که طراحی سازه امکان استفاده از این نوع سیستم سقف را فراهم کند. این سیستم می تواند در ساختمان های مسکونی، اداری، تجاری و برخی پروژه های با کاربری عمومی مورد استفاده قرار گیرد. انتخاب سقف سیاک باید بر اساس عواملی مانند ابعاد دهانه، بارهای وارد بر سقف، تعداد طبقات، شرایط معماری و الزامات سازه ای انجام شود.

یکی از مواردی که در استفاده از سقف سیاک اهمیت دارد، هماهنگی میان طراحی سازه و معماری ساختمان است. به دلیل ساختار خاص این سقف، محل تیرها، بازشوها و مسیر عبور برخی تاسیسات باید پیش از اجرای سقف مشخص شود. همچنین در ساختمان هایی که نیاز به تغییرات زیاد در پلان یا ایجاد بازشوهای متعدد وجود دارد، لازم است این موضوع در مرحله طراحی سازه بررسی شود.

در پروژه های مسکونی، سقف سیاک می تواند برای ایجاد یک سیستم سقف بتنی با فضای خالی داخلی مورد استفاده قرار گیرد. در پروژه های اداری و تجاری نیز امکان استفاده از این سیستم وجود دارد، اما شرایط بارگذاری و الزامات طراحی باید توسط مهندس محاسب بررسی شود. بنابراین نمی توان سقف سیاک را برای تمام ساختمان ها به صورت یکسان مناسب دانست و انتخاب آن باید متناسب با مشخصات هر پروژه انجام شود.

روش اجرای سقف سیاک چگونه است؟

برای اجرای سقف سیاک معمولا مراحل زیر انجام می‌شود:

1. تهیه و تراز کردن بستر مناسب جهت قرار دادن قالب
2. نصب نمودن قالب بر اساس طرح تیرها
3. قرار دادن بلوک‌های بتنی پیش ساخته با سیم‌های داخلی آن‌ها در داخل قالب
4. قرار دادن میلگردها بر روی لقمه‌های بتنی
5. ریختن بتن در قالب (بتن ریزی)
6. آب‌دهی و نگهداری از بتن
7. برداشتن قالب با استفاده از روغن کاری
8. نصب نمودن تأسیساتی که مورد نیاز است
9. اجرا نمودن سقف کاذب

الزامات اجرای سقف سیاک چیست؟

رفتار سیستم سقف بتن آرمه سیاک شبیه به سقف‌های دال یک طرفه است که از تیرها و دال‌های بتن آرمه تشکیل شده است. در طراحی و اجرای این سقف رعایت کلیه قوانین و مقررات ملی ساختمان ایران ضروری می‌باشد.

• رعایت ضوابط آرماتوربندی تیرچه و دال بتن آرمه با توجه به ضوابط مندرج در ACI318 و مبحث ۹ مقررات ملی ساختمان ضروری می‌باشد.
• برای اجرای لوله‌ها و تأسیسات برق در فضای خالی و زیر تیرها باید هماهنگی لازم بین پلان سازه و واحد تأسیسات انجام شود.
• با توجه به حذف بلوک‌های پرکننده در سقف سیاک، طراحی و اجرای سقف کاذب الزامی می‌باشد. در این روش لازم است اقداماتی برای اجرای سقف کاذب گچی یا بتنی در محل انجام شود.
• نصب شمع‌های چوبی یا آهنی به منظور تثبیت قالب‌های فلزی ضروری است.
• در طراحی و اجرای این سقف، ارائه دیافراگم صلب، بر اساس ضوابط استاندارد ۲۸۰۰ ایران ضروری است.
• در اجرای سقف سیاک باید با محاسبات مناسب در طراحی و اجرا از یکپارچگی و مقاومت کافی دال بتن آرمه در رابطه با عضو باربر جانبی اطمینان حاصل شود.
• رعایت الزامات مربوط به بازشوهای در سقف بر اساس مبحث ۹ مقررات ملی ساختمان ایران الزامی است.
• رعایت تدابیر مناسب با شرایط اقلیمی و محیط‌های خورنده ضروری است.
• رعایت الزامات مبحث ۱۹ مقررات ملی ساختمان جهت صرفه‌جویی در مصرف انرژی ضروری است.
• رعایت مبحث ۳ مقررات ملی ساختمان در خصوص حفاظت ساختمان‌ها در برابر حریق و همچنین الزامات نشریه شماره ۴۴۴ مرکز تحقیقات ساختمان و مسکن مربوط به مقاومت دیوارها در برابر حریق با در نظر گرفتن الزامات می‌باشد. تعداد طبقات، ابعاد ساختمان، کاربری و وظیفه عملکردی عنصر ساختمان حائز اهمی می‌باشد.
• عایق صوتی هوا و کوبش سقف بین طبقات باید طبق مبحث ۱۸ مقررات ملی ساختمان ارائه شود.
• اخذ گواهی فنی محصول تولیدی پس از راه‌اندازی خط تولید کارخانه از مرکز تحقیقات ساختمان و مسکن الزامی می‌باشد.

ویژگی‌های سقف سیاک

سقف سیاک یکی از انواع سقف است که به راحتی قابل اجرا می‌باشد. زیرا قالب‌های استفاده شده روی آن به راحتی باز و نصب می‌شوند. معمولا برای ساخت سقف از بلوک‌های سفالی استفاده می‌شود که در این نوع سقف‌ها نیازی به آن نیست. نکته مهم در مورد  سیاک وزن بسیار کم آن است که ویژگی بسیار مهمی است. سطح  سیاک کاملا یکپارچه بوده و هیچ گونه ناهمواری در آن دیده نمی‌شود.

یکی از نقاط ضعف انواع سقف‌ها عدم امکان استفاده از تأسیسات در آن‌ها می‌باشد. خوشبختانه در هنگام نصب سقف سیاک و نحوه اجرای آن می‌توان تأسیسات را بین ها نیز قرار داد. یکی دیگر از مزایای سقف سیاک استفاده کم‌تر از آرماتور است. در واقع برای این سقف تنها به ۵ کیلوگرم آرماتور نیاز است. در صورتی که در برخی از سقف ها تا ۱۲ کیلوگرم آرماتور استفاده می‌شود.

مزایای سقف سیاک

قالب‌گیری سقف سیاک و همچنین روش بتن‌ریزی آن با سایر سقف‌ها بسیار متفاوت است. قالب‌های استفاده شده برای این دارای مقداری لغزش هستند. قالب‌ها بتن را به خوبی نگه می‌دارند، بنابراین دیگر شاهد ریختن بتن از قالب نخواهید بود. با توجه به ویژگی های منحصر به فرد سقف سیاک و روش اجرای آن می‌توان گفت که بتن‌ریزی و فرآیند بتن‌سازی به بهترین نحو انجام خواهد شد. با توجه به اینکه بتن‌ریزی به صورت کاملا کنترل شده انجام می‌شود، وزن سقف سیاک بیش از حد معمول نخواهد بود.

سقف سیاک در مقاوم‌سازی ساختمان مؤثر است. از آنجایی که بتن استفاده شده برای از کیفیت بالایی برخوردار است، سقف در برابر لغزش‌های احتمالی مقاوم خواهد بود. با توجه به زیرساخت‌های موجود، سقف کارایی بیش‌تری دارد و همچنین فضای بیش‌تری را پوشش می‌دهد. ساختار سقف سیاک شبیه پلاستیک بوده و به همین دلیل در برابر زلزله بسیار مقاوم خواهد بود. بتن یکی از مصالحی است که مقاومت میلگردها را افزایش می‌دهد و به اندازه نیاز در این استفاده می‌شود.

روش میلگردگذاری در سقف سیاک

با توجه به سبک بودن تمامی مصالح به کار رفته در سقف سیاک، میلگردها کاهش وزن قابل توجهی خواهند داشت. شایان ذکر است در هنگام نصب میلگرد نیازی به جوش‌کاری نیست. اگر اجرای سیاک به بدترین شکل ممکن انجام شود، میلگردها همچنان نصب و میلگردها ثابت می‌شوند.

در حین نصب سقف سیاک و روش اجرای آن میلگردها به راحتی قابل کنترل هستند. در صورت اشتباه در تعداد میلگردهای اجرا شده می‌توان تعداد آن‌ها را تغییر داد. در اجرای  سیاک کلیه برنامه ریزی‌های انجام شده برای استفاده از میلگرد و بتن قابل اجرا می‌باشد. در واقع می‌توان این موارد را به بهترین شکل کنترل کرد.

مقاوم‌سازی سقف سیاک

با توجه به ویژگی‌های منحصر به فرد سقف سیاک، نقش مهمی در مقاوم‌سازی ساختمان خواهد داشت. با توجه به اینکه شیرابه در این  نشتی نخواهد داشت، مقاومت نسبتا بالایی در آن وجود خواهد داشت. این موضوع باعث افزایش دوام سقف نیز می‌شود. اگر  به صورت کاملاً اصولی انجام شود به اندازه کافی از بتن استفاده می‌شود. در نتیجه  وزن متعادلی خواهد داشت و اتصالات به نحو مطلوب برقرار می‌شود.

در هنگام نصب سقف سیاک و روش اجرای آن می‌توان از تمامی اصول مهندسی استفاده کرد. در این ، سطوح جداکننده وجود ندارد، بنابراین نیازی به اتصالات خاصی نیست. به این ترتیب می‌توان با کم‌ترین زمان و هزینه کارایی بیش‌تری را برای ساختمان‌های بلند به ارمغان آورد.

معایب سقف سیاک

• سرعت پایین در اجرا
• مناسب بودن سقف سیاک در اجرا
• غیرایستا بودن سقف سیاک
• خم شدن قالب بعد از چندین اجرا
• نیازمندی به شمع‌سازی
• برای نصب تأسیسات در سقف سیاک باید  کاذب نیز در کنار آن اجرا گردد.

تفاوت سقف سیاک با سقف تیرچه بلوک چیست؟

سقف سیاک و سقف تیرچه بلوک هر دو از سیستم های رایج اجرای سقف های بتنی هستند، اما از نظر ساختار، نحوه اجرا و نوع مصالح مورد استفاده تفاوت هایی دارند. در سقف تیرچه بلوک، تیرچه ها به عنوان اجزای اصلی باربر در کنار بلوک های پرکننده قرار می گیرند و پس از آرماتوربندی، بتن روی سقف اجرا می شود. در مقابل، سقف سیاک از قالب های مدولار و دال بتنی مجوف تشکیل می شود و فضای خالی در ساختار سقف ایجاد می شود.

یکی از تفاوت های مهم این دو سیستم، روش قالب بندی است. در سقف تیرچه بلوک، بلوک ها در میان تیرچه ها قرار می گیرند و بخشی از فضای سقف را پر می کنند، اما در سقف سیاک از قالب های مخصوص برای ایجاد حفره های داخلی استفاده می شود. همچنین نحوه آرماتوربندی، بتن ریزی و باز کردن قالب ها در این دو سیستم یکسان نیست.

از نظر انتخاب سیستم نیز نمی توان تنها بر اساس هزینه یا سرعت اجرا تصمیم گرفت. دهانه ساختمان، بارگذاری، ارتفاع ساختمان، شرایط اجرایی، دسترسی به مصالح و تجهیزات و نظر مهندس سازه از جمله عواملی هستند که باید در انتخاب بین سقف سیاک و تیرچه بلوک مورد توجه قرار گیرند. بنابراین مقایسه این دو سقف باید بر اساس مشخصات واقعی پروژه انجام شود و انتخاب نهایی مطابق محاسبات سازه ای صورت گیرد.

تفاوت سقف سیاک با سقف عرشه فولادی چیست؟

سقف سیاک و سقف عرشه فولادی از نظر ساختار و مصالح اصلی تفاوت قابل توجهی دارند. سقف سیاک یک سیستم سقف بتن آرمه است که با استفاده از قالب های مخصوص، فضای خالی در داخل دال ایجاد می شود. در مقابل، در سقف عرشه فولادی از ورق های فولادی گالوانیزه به عنوان قالب ماندگار استفاده می شود و این ورق ها در فرآیند اجرای سقف نقش مهمی در شکل گیری سیستم دارند.

تفاوت دیگر این دو سیستم به نحوه اجرای آنها مربوط می شود. در سقف سیاک، قالب های فلزی پس از رسیدن بتن به مقاومت مورد نیاز باز می شوند و امکان استفاده مجدد از آنها وجود دارد. اما در سقف عرشه فولادی، ورق فولادی پس از بتن ریزی در سقف باقی می ماند. همچنین در سقف عرشه فولادی، اجرای گل میخ، آرماتوربندی و بتن ریزی بر اساس جزئیات طراحی سیستم انجام می شود.

از نظر انتخاب نیز هر پروژه شرایط خاص خود را دارد. سرعت اجرای مورد نیاز، دهانه ها، تعداد طبقات، نوع اسکلت ساختمان، تجهیزات موجود در کارگاه، شرایط اقتصادی پروژه و الزامات طراحی سازه می توانند در انتخاب بین این دو سیستم تاثیرگذار باشند. به همین دلیل انتخاب سقف سیاک یا عرشه فولادی باید پس از بررسی نقشه های سازه و شرایط اجرایی پروژه توسط متخصصان انجام شود.

عمر مفید سقف سیاک چقدر است؟

عمر مفید سقف سیاک به تنهایی با یک عدد ثابت مشخص نمی شود و به کیفیت طراحی، مصالح مورد استفاده، نحوه اجرا و شرایط بهره برداری ساختمان بستگی دارد. از آنجا که بخش اصلی این سیستم از بتن مسلح تشکیل شده است، کیفیت بتن، آرماتورها و جزئیات اجرایی نقش مهمی در دوام آن دارند. اجرای صحیح پوشش بتن روی میلگردها و رعایت ضوابط مربوط به آرماتوربندی می تواند در محافظت از فولاد و افزایش دوام سازه موثر باشد.

شرایط محیطی نیز در طول عمر سقف سیاک اهمیت زیادی دارد. ساختمان هایی که در محیط های مرطوب یا خورنده قرار دارند، ممکن است با شرایط متفاوتی نسبت به ساختمان های واقع در محیط های معمولی مواجه شوند. نفوذ رطوبت و عوامل خورنده می تواند در طول زمان روی بتن و آرماتورها تاثیر بگذارد؛ به همین دلیل در مرحله طراحی و اجرا باید الزامات مربوط به شرایط محیطی رعایت شود.

نگهداری مناسب ساختمان نیز در دوام سقف موثر است. ایجاد بازشوهای غیر اصولی، وارد کردن بارهای بیشتر از بارهای طراحی شده یا تغییرات سازه ای بدون بررسی مهندس محاسب می تواند عملکرد سقف را تحت تاثیر قرار دهد. بنابراین اگر سقف سیاک مطابق نقشه های سازه ای، با مصالح مناسب و تحت نظارت فنی اجرا شود و در طول بهره برداری نیز تغییرات غیر اصولی در آن ایجاد نشود، می تواند برای مدت طولانی به عنوان بخشی از سازه ساختمان مورد استفاده قرار گیرد.

جمع بندی نهایی

با پیشرفت دانش و تکنولوژی ها برای ساخت سازه‌ها ایجاد شده است که یکی از آن‌ها سقف سیاک می‌باشد، این سقف یکی از انواع سقف‌های دال بتنی مجوف یک طرفه می‌باشد. در این مقاله از بایرایرانیان که در زمینه تولید و اجرای سقف عرشه فولادی فعالیت دارد سعی کردیم شما را با سقف سیاک و مزایا و معایب آن آشنا کنیم.

در انتخاب سقف سیاک باید عواملی مانند دهانه، تعداد طبقات، نوع کاربری ساختمان، بارهای وارد بر سقف، شرایط محیطی، محل بازشوها و مسیر تاسیسات مورد بررسی قرار گیرد. همچنین تفاوت این سیستم با سقف هایی مانند تیرچه بلوک و عرشه فولادی نشان می دهد که انتخاب سیستم سقف باید بر اساس ویژگی های هر پروژه انجام شود و نمی توان یک روش را برای تمام ساختمان ها مناسب دانست.

در نهایت، کیفیت مصالح و اجرای صحیح تاثیر مستقیمی بر عملکرد و دوام سقف سیاک دارد. طراحی توسط مهندس محاسب، رعایت ضوابط مقررات ملی ساختمان و اجرای دقیق جزئیات سازه ای از مهم ترین عواملی هستند که باید در زمان اجرای این سیستم مورد توجه قرار گیرند. برای پروژه هایی که استفاده از سقف سیاک در آنها از نظر سازه ای امکان پذیر است، بررسی دقیق شرایط پروژه پیش از شروع عملیات اجرایی می تواند به انتخاب سیستم مناسب و کاهش مشکلات اجرایی در مراحل بعد کمک کند.

سوالات متداول درباره سقف سیاک

۱- آیا سقف سیاک برای ساختمان های مسکونی مناسب است؟

بله، سقف سیاک می تواند در ساختمان های مسکونی مورد استفاده قرار گیرد، اما مناسب بودن آن باید بر اساس دهانه ها، تعداد طبقات، بارهای وارد بر سقف، نقشه سازه و شرایط اجرایی پروژه توسط مهندس محاسب بررسی شود.

۲- سقف سیاک بهتر است یا سقف تیرچه بلوک؟

سقف سیاک و تیرچه بلوک هر کدام ساختار و روش اجرای متفاوتی دارند و نمی توان یک سیستم را برای تمام پروژه ها مناسب دانست. عواملی مانند دهانه، نوع اسکلت، بارگذاری، هزینه، تجهیزات کارگاه و شرایط اجرای پروژه باید در انتخاب بین این دو سیستم در نظر گرفته شوند.

۳- آیا امکان عبور تاسیسات در سقف سیاک وجود دارد؟

مسیر عبور تاسیسات باید پیش از اجرای سقف و با هماهنگی میان تیم سازه و تاسیسات مشخص شود. ایجاد مسیر یا بازشو پس از اجرای سقف بدون بررسی مهندسی می تواند به اجزای باربر آسیب وارد کند، بنابراین محل عبور تاسیسات باید مطابق نقشه های اجرایی پیش بینی شود.
