ضخامت سقف عرشه فولادی یکی از مهم ترین مواردی است که در طراحی و اجرای این سیستم سقف باید به آن توجه شود. شاید در نگاه اول تصور شود هرچه ضخامت ورق بیشتر باشد، سقف نیز مقاوم تر و ایمن تر خواهد بود، اما واقعیت این است که انتخاب ضخامت مناسب به عوامل مختلفی مانند طول دهانه، میزان بارگذاری، مشخصات ورق، ارتفاع کنگره و ضخامت بتن بستگی دارد. انتخاب نادرست ضخامت می تواند علاوه بر ایجاد مشکلات سازه ای، هزینه های پروژه را نیز افزایش دهد.
سقف عرشه فولادی به دلیل سرعت اجرای بالا، وزن مناسب و کاهش نیاز به قالب بندی سنتی، در بسیاری از پروژه های ساختمانی مورد استفاده قرار می گیرد. با این حال، برای بهره بردن از این مزایا باید مشخصات فنی تمام اجزای آن، به ویژه ورق فولادی، به درستی انتخاب شود. در این میان ضخامت ورق و ضخامت دال بتنی از مهم ترین پارامترهایی هستند که باید بر اساس شرایط واقعی پروژه و محاسبات مهندسی تعیین شوند.
در این مقاله بررسی می کنیم ضخامت سقف عرشه فولادی چگونه انتخاب می شود، چه عواملی بر آن تاثیر دارند، ضخامت ورق و بتن چه تفاوتی با یکدیگر دارند و برای انتخاب مناسب ترین گزینه باید به چه نکاتی توجه کرد. همچنین با ضخامت های رایج ورق عرشه فولادی و کاربرد آنها آشنا می شویم تا دید دقیق تری نسبت به این بخش مهم از اجرای سقف به دست آورید.
اجزای سقف عرشه فولادی
این نوع سقف ها دارای ۴ جز اصلی می باشند. ورق فولادی، برش گیر یا گل میخ، آرماتور و بتن اجزای اصلی تشکیل دهنده ی سقف عرشه فولادی می باشند. البته باید گفت که همه ی این اجزا درضوابط اجرای سقف عرشه فولادی موثر می باشند. اما در این میان ورقه های فولادی نقش مهم تری دارند. این ورق ها گالوانیزه بوده و به شکل ذوزنقه ای و موج دار هستند. این نوع طراحی باعث می شود تا افراد بتوانند به راحتی روی آن راه رفته و هیچ گونه خمیدگی و تغییر شکل در آن ها ایجاد نشود. این ورق ها ضخامتی حدود هشت دهم میلی متر تا یک و دو دهم میلی متر دارند.
نکات اجرای سقف های عرشه فولادی
- باید دقت شود تا از ورق های سالم در اجرای سقف عرشه فولادی استفاده شود. در صورتی که آسیبی به ورقه ها وارد آید و باعث تغییر شکل آن ها شود دیگر قابلیت استفاده را ندارند.
- ضخامت ورق سقف عرشه فولادی نباید کمتر از ۸/۰ میلی متر باشد.
- حداقل مقاومت مشخصه ی ورقه های فولادی باید ۲۳۰ مگا پاسکال باشد.
- حداقل عرض نشیمن ورق ها باید ۵۰ میلی متر باشد.
- گل‌میخ عرشه فولادی چیست تنها روی تیرهای اصلی مجاز به وصله می باشند. البته دو عرشه ی وصله شونده حداقل به میزان ۵۰ میلی متر باید روی تیر اصلی هم پوشانی داشته باشند.

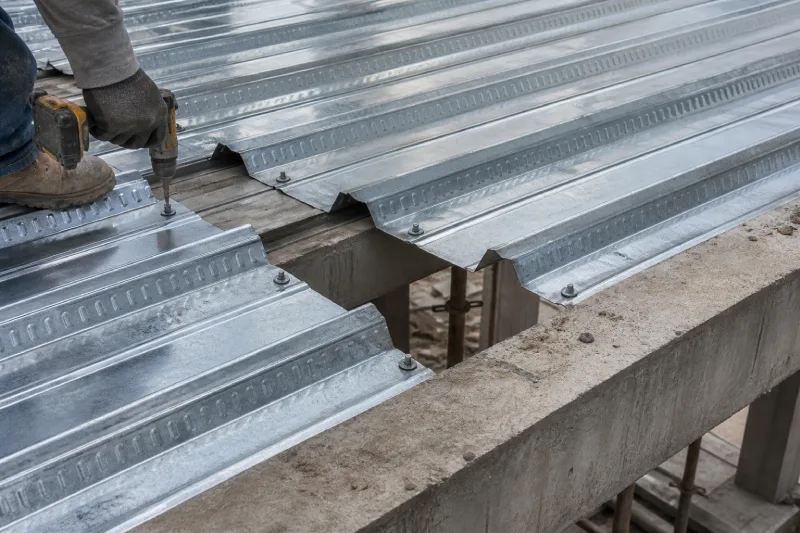

- پس از قرار گیری ورق های فولادی، باید آن ها را به وسیله ی خال جوش یا پرچ به تیرهای اصلی و فرعی متصل کرد.
- باید توجه داشت که پس از نصب و اجرا ارتفاع گل میخ بیشتر از ۴ میلی متر باشد.
- قطر گل میخ باید کمتر از ۵/۲ برابر ضخامت فلز پایه ای باشد که به آن جوش می شود.
- در زمان جوشکاری باید گل میخ ها کاملا تمیز بوده و به رطوبت و روغن آغشته نباشند.
- جوشکاری در سطح مرطوب و یا دمای کمتر از منفی ۱۸ درجه ی سانتی گراد ممنوع است.
- پوشش بتنی روی گل میخ ها باید ۱۵ میلی متر و بیشتر باشد.
- ضخامت دال بتنی نیز باید بیشتر از ۵۰ میلی متر باشد. دال بتنی در بالای قسمت کنگره ای ورق های فولادی ذوزنقه ای قرار دارد.
عوامل موثر بر ضخامت سقف عرشه فولادی
انتخاب ضخامت مناسب برای سقف عرشه فولادی به یک عامل مشخص محدود نمی شود و باید مجموعه ای از شرایط فنی و سازه ای پروژه مورد بررسی قرار گیرد. ضخامت ورق فولادی، ارتفاع کنگره ها و ضخامت بتن همگی می توانند بر عملکرد نهایی سقف تاثیر بگذارند. اگر ضخامت کمتر از مقدار مورد نیاز انتخاب شود، احتمال ایجاد خیز و تغییر شکل در ورق افزایش پیدا می کند و اگر ضخامت بیش از نیاز باشد، وزن و هزینه سازه افزایش خواهد یافت. به همین دلیل تعیین ضخامت سقف عرشه فولادی باید بر اساس محاسبات مهندسی انجام شود.
طول دهانه بین تیرها
فاصله بین تیرهای تکیه گاه یکی از مهم ترین عوامل در تعیین ضخامت ورق عرشه فولادی است. هرچه دهانه بیشتر باشد، ورق باید مسافت بیشتری را بدون تکیه گاه می پوشاند و در نتیجه نیرو و خیز بیشتری را تحمل می کند. به همین دلیل در دهانه های بزرگ تر ممکن است استفاده از ورق با ضخامت یا مشخصات مقاومتی بالاتر مورد نیاز باشد.

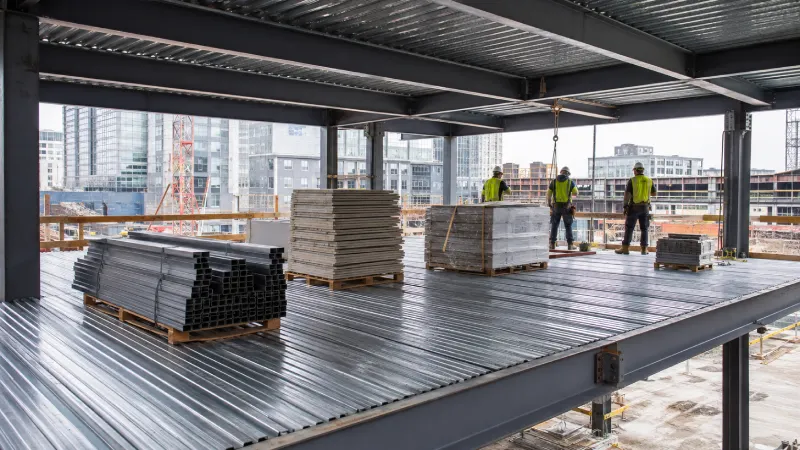

میزان بار وارد بر سقف
نوع و مقدار بارهای وارد شده به سقف نیز تاثیر مستقیمی بر انتخاب ضخامت دارد. وزن بتن، آرماتور، کف سازی، دیوارهای جدا کننده، تجهیزات و همچنین بارهای بهره برداری باید در محاسبات در نظر گرفته شوند. افزایش بار وارد بر سقف می تواند نیاز به استفاده از ورق مقاوم تر یا افزایش سایر مشخصات سیستم سقف را ایجاد کند.
ضخامت و مشخصات ورق فولادی
ورق عرشه فولادی تنها بر اساس ضخامت انتخاب نمی شود و مشخصاتی مانند مقاومت فولاد، شکل هندسی ورق، ابعاد کنگره ها و نوع پوشش نیز در عملکرد آن موثر هستند. به همین دلیل دو ورق با ضخامت یکسان ممکن است به دلیل تفاوت در شکل هندسی یا مشخصات فولاد، رفتار سازه ای متفاوتی داشته باشند.
ارتفاع کنگره ورق
ارتفاع و شکل کنگره های ورق می تواند بر ظرفیت باربری و نحوه درگیری ورق با بتن تاثیر بگذارد. طراحی هندسی مناسب کنگره ها باعث می شود ورق بتواند در زمان اجرا و پس از بتن ریزی عملکرد مطلوبی داشته باشد. بنابراین هنگام انتخاب ضخامت، شکل و مشخصات فنی عرشه فولادی نیز باید هم زمان بررسی شود.
ضخامت دال بتنی
ضخامت بتن روی ورق عرشه فولادی یکی دیگر از عوامل مهم در طراحی سقف است. افزایش ضخامت بتن باعث افزایش وزن مرده سقف می شود و در مقابل، کاهش بیش از حد ضخامت نیز می تواند عملکرد مورد انتظار دال را تحت تاثیر قرار دهد. مقدار مناسب بتن باید بر اساس طراحی سازه و الزامات پروژه تعیین شود.
شرایط اجرای سقف
سقف عرشه فولادی در زمان اجرا باید پیش از گیرش بتن نیز بتواند وزن بتن تازه و نیروهای ناشی از عملیات اجرایی را تحمل کند. به همین دلیل بررسی وضعیت ورق در مرحله اجرا اهمیت زیادی دارد. شرایط تکیه گاهی، نحوه چیدمان ورق ها، فاصله تیرها و نحوه اتصال عرشه به سازه می تواند در انتخاب مشخصات مناسب ورق تاثیرگذار باشد.
در نهایت، ضخامت سقف عرشه فولادی باید بر اساس مجموعه ای از عوامل مانند طول دهانه، بارگذاری، مشخصات ورق، ارتفاع کنگره، ضخامت بتن و شرایط اجرای پروژه تعیین شود. بنابراین استفاده از یک ضخامت ثابت برای تمام ساختمان ها روش دقیقی نیست و مقدار نهایی باید توسط مهندس محاسب و مطابق طراحی سازه مشخص شود.
جدول ضخامت ورق سقف عرشه فولادی و کاربرد آن
ضخامت ورق یکی از عوامل مهم در عملکرد سقف عرشه فولادی است و مقدار مناسب آن با توجه به دهانه، بارگذاری، ارتفاع کنگره و شرایط اجرای پروژه تعیین می شود. ضخامت های مختلف ورق می توانند در پروژه های متفاوت مورد استفاده قرار گیرند و نمی توان تنها بر اساس یک عدد ثابت، ورق مناسب را انتخاب کرد. جدول زیر یک مقایسه کلی از ضخامت های رایج ورق عرشه فولادی ارائه می دهد.
| ضخامت ورق | کاربرد معمول |
|---|---|
| ۰.۸ میلی متر | پروژه های با دهانه و بارگذاری کمتر |
| ۰.۹ میلی متر | ساختمان های معمولی با شرایط بارگذاری متوسط |
| ۱.۰ میلی متر | پروژه هایی با نیاز مقاومتی بیشتر |
| ۱.۲ میلی متر | دهانه ها یا بارگذاری های بیشتر، با توجه به طراحی |
| ۱.۲۵ میلی متر | پروژه های خاص با نیاز به ظرفیت بالاتر |
این مقادیر صرفا برای مقایسه اولیه هستند و انتخاب ضخامت نهایی باید بر اساس محاسبات سازه ای انجام شود. در برخی پروژه ها ممکن است ورق با ضخامت کمتر یا بیشتر از مقادیر جدول مورد نیاز باشد. علاوه بر ضخامت، مشخصات فولاد، فرم کنگره ورق، فاصله تیرها و شرایط بتن ریزی نیز در انتخاب نهایی تاثیر دارند.
ضخامت بتن روی سقف عرشه فولادی چقدر باید باشد؟
ضخامت بتن در سقف عرشه فولادی یکی از عوامل مهم در طراحی و اجرای این سیستم سقف است و نمی توان برای تمام پروژه ها یک مقدار ثابت در نظر گرفت. ضخامت نهایی بتن باید با توجه به مشخصات ورق عرشه فولادی، ارتفاع کنگره ورق، فاصله تیرها، میزان بارگذاری و محاسبات سازه تعیین شود. منظور از ضخامت دال بتنی نیز ضخامت بتن از روی قسمت بالایی کنگره ورق تا سطح نهایی دال است.
در اجرای سقف عرشه فولادی، لازم است ضخامت بتن به اندازه ای باشد که علاوه بر تامین مقاومت مورد نیاز دال، پوشش مناسب روی اجزای سازه نیز ایجاد شود. در بسیاری از سیستم های رایج، ضخامت بتن بالای تاج ورق حدود ۵ سانتی متر یا بیشتر در نظر گرفته می شود، اما مقدار دقیق آن باید مطابق نقشه های سازه و مشخصات فنی سیستم مورد استفاده تعیین شود.
چرا ضخامت بتن اهمیت دارد؟
بتن در سقف عرشه فولادی نقش مهمی در ایجاد عملکرد مرکب با ورق فولادی دارد و بخشی از بارهای وارد شده را تحمل می کند. اگر ضخامت بتن کمتر از مقدار طراحی شده باشد، ممکن است مقاومت و عملکرد مورد انتظار سقف تامین نشود. از طرف دیگر، افزایش غیر ضروری ضخامت بتن موجب افزایش وزن مرده سقف، مصرف بتن و در نتیجه افزایش هزینه های پروژه خواهد شد.
به همین دلیل، ضخامت بتن باید به صورت مهندسی تعیین شود و علاوه بر مقاومت، عواملی مانند خیز سقف، بارهای وارد شده و الزامات اجرایی نیز در محاسبات مورد توجه قرار گیرند. در نتیجه نمی توان صرفا با توجه به ضخامت ورق عرشه فولادی، ضخامت بتن را مشخص کرد و برای هر پروژه باید شرایط سازه به صورت جداگانه بررسی شود.
مزایا و معایب استفاده از ورق ضخیم تر در سقف عرشه فولادی
انتخاب ضخامت ورق عرشه فولادی باید بر اساس شرایط واقعی پروژه و محاسبات سازه انجام شود. استفاده از ورق ضخیم تر در برخی پروژه ها می تواند ظرفیت باربری و مقاومت ورق را افزایش دهد، اما این افزایش ضخامت همیشه به معنای عملکرد بهتر یا ایمنی بیشتر نیست. ورق ضخیم تر وزن و هزینه بیشتری دارد و در صورتی که بدون نیاز سازه ای انتخاب شود، می تواند هزینه اجرای پروژه را افزایش دهد.
مزایای استفاده از ورق ضخیم تر
یکی از مهم ترین مزایای ورق ضخیم تر، افزایش مقاومت آن در برابر بارهای وارد شده است. زمانی که دهانه سقف، میزان بارگذاری یا شرایط اجرایی پروژه به مقاومت بیشتری نیاز داشته باشد، استفاده از ورق با ضخامت مناسب می تواند به کاهش تغییر شکل و خیز ورق کمک کند.
ورق ضخیم تر همچنین مقاومت بیشتری در برابر آسیب های احتمالی هنگام حمل، نصب و اجرای سقف دارد. این موضوع به ویژه در پروژه هایی که ورق در معرض بارهای اجرایی یا جابه جایی بیشتری قرار می گیرد، اهمیت پیدا می کند. علاوه بر این، انتخاب ضخامت مناسب می تواند باعث شود ورق در زمان بتن ریزی عملکرد پایدارتری داشته باشد و احتمال تغییر شکل آن کاهش پیدا کند.
معایب استفاده از ورق ضخیم تر
مهم ترین ایراد ورق ضخیم تر، افزایش هزینه خرید و اجرای سقف است. هرچه مقدار فولاد مصرفی بیشتر باشد، وزن ورق افزایش پیدا می کند و هزینه تامین مصالح نیز بیشتر خواهد شد.
افزایش ضخامت ورق می تواند وزن مرده سقف را نیز افزایش دهد. این افزایش وزن در محاسبات کلی سازه اهمیت دارد و ممکن است بر برخی بخش های دیگر ساختمان مانند تیرها، ستون ها و سیستم باربر اثر بگذارد. به همین دلیل استفاده از ورق بسیار ضخیم بدون نیاز طراحی می تواند باعث افزایش غیر ضروری مصرف مصالح شود.
همچنین انتخاب ضخامت بیشتر به معنی مناسب بودن آن برای همه پروژه ها نیست. ممکن است یک ورق با ضخامت کمتر، در صورت انتخاب صحیح مشخصات فنی و طراحی مناسب، بتواند نیاز سازه را به طور کامل تامین کند. بنابراین هدف اصلی در طراحی سقف عرشه فولادی، انتخاب ضخامت بهینه است؛ یعنی ضخامت ورق باید به اندازه ای باشد که الزامات مقاومتی و اجرایی پروژه را تامین کند و در عین حال از مصرف مصالح و هزینه اضافی جلوگیری شود.
در نتیجه، ورق ضخیم تر زمانی مزیت محسوب می شود که شرایط پروژه به مقاومت و ظرفیت بیشتری نیاز داشته باشد. انتخاب نهایی ضخامت باید بر اساس دهانه، بارگذاری، مشخصات هندسی ورق، شرایط اجرا و محاسبات مهندس سازه انجام شود و نمی توان صرفا با افزایش ضخامت، عملکرد سقف را تضمین کرد.
نکات مهم در انتخاب ضخامت سقف عرشه فولادی
انتخاب ضخامت مناسب برای سقف عرشه فولادی یکی از مراحل مهم در طراحی این سیستم سقف است. ضخامت ورق نباید تنها بر اساس قیمت، عرف بازار یا تصور افزایش مقاومت با استفاده از ورق ضخیم تر تعیین شود. هر پروژه شرایط سازه ای متفاوتی دارد و عواملی مانند فاصله تیرها، میزان بارگذاری، مشخصات ورق و ضخامت بتن باید در کنار یکدیگر بررسی شوند. انتخاب صحیح ضخامت می تواند ضمن تامین مقاومت مورد نیاز، از افزایش غیر ضروری وزن و هزینه سازه جلوگیری کند.
یکی از مهم ترین نکات، توجه به طول دهانه بین تیرهای تکیه گاه است. هرچه دهانه بیشتر باشد، ورق عرشه فولادی باید بدون تکیه گاه مسافت بیشتری را تحمل کند و در نتیجه بررسی مقاومت و خیز آن اهمیت بیشتری پیدا می کند. به همین دلیل نمی توان یک ضخامت ثابت را برای تمام دهانه ها مناسب دانست و ضخامت ورق باید با توجه به شرایط واقعی پروژه تعیین شود.
میزان بار وارد بر سقف نیز باید به دقت بررسی شود. وزن بتن و آرماتور، کف سازی، دیوارهای جدا کننده، تجهیزات و بارهای بهره برداری می توانند بر عملکرد سقف تاثیر بگذارند. در پروژه هایی که بار بیشتری به سقف وارد می شود، ممکن است استفاده از ورق با مشخصات مقاومتی بالاتر ضروری باشد.
توجه به مشخصات فنی ورق نیز اهمیت زیادی دارد. ضخامت به تنهایی معیار مناسبی برای انتخاب ورق نیست و عواملی مانند نوع فولاد، مقاومت مصالح، ارتفاع و شکل کنگره ها و مشخصات هندسی ورق نیز باید بررسی شوند. ورق هایی با ضخامت یکسان ممکن است به دلیل تفاوت در طراحی هندسی، عملکرد سازه ای متفاوتی داشته باشند.
موضوع دیگری که نباید نادیده گرفته شود، شرایط اجرای سقف است. ورق عرشه فولادی قبل از بتن ریزی باید بتواند وزن بتن تازه و نیروهای ناشی از عملیات اجرایی را تحمل کند. به همین دلیل انتخاب ضخامت باید هم عملکرد ورق در زمان اجرا و هم عملکرد نهایی سقف پس از بتن ریزی را در نظر بگیرد.
از طرف دیگر، افزایش بی دلیل ضخامت ورق همیشه انتخاب مناسبی نیست. ورق ضخیم تر معمولا وزن و هزینه بیشتری دارد و می تواند وزن مرده سقف را افزایش دهد. بنابراین هدف در طراحی، انتخاب بیشترین ضخامت ممکن نیست، بلکه باید ضخامت مناسب و اقتصادی متناسب با نیاز سازه انتخاب شود.
در نهایت، برای انتخاب ضخامت سقف عرشه فولادی باید مشخصات کامل پروژه در اختیار مهندس محاسب قرار گیرد. بررسی طول دهانه، بارهای وارد بر سقف، مشخصات ورق، ارتفاع کنگره، ضخامت بتن و شرایط تکیه گاهی به تعیین ضخامت مناسب کمک می کند. استفاده از محاسبات مهندسی و نقشه های سازه به جای انتخاب ضخامت بر اساس حدس یا تجربه عمومی، نقش مهمی در عملکرد صحیح و ایمنی سقف خواهد داشت.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
جمع بندی نهایی
ضخامت سقف عرشه فولادی یکی از عوامل مهم در عملکرد، مقاومت و هزینه نهایی این سیستم سقف است و نمی توان برای تمام پروژه ها یک ضخامت ثابت در نظر گرفت. عواملی مانند طول دهانه، میزان بارگذاری، مشخصات و ضخامت ورق، ارتفاع کنگره، ضخامت بتن و شرایط اجرای پروژه باید هم زمان بررسی شوند تا مناسب ترین گزینه برای هر ساختمان انتخاب شود.
استفاده از ورق ضخیم تر در شرایطی که پروژه به مقاومت بیشتری نیاز دارد می تواند به کاهش خیز و افزایش ظرفیت باربری کمک کند، اما افزایش غیر ضروری ضخامت باعث بیشتر شدن وزن و هزینه سازه خواهد شد. به همین دلیل انتخاب ضخامت مناسب باید بر اساس محاسبات مهندسی و مشخصات واقعی پروژه انجام شود.
در نهایت، رعایت ضوابط اجرایی، استفاده از ورق استاندارد و اجرای صحیح اتصالات و بتن ریزی در کنار انتخاب ضخامت مناسب، تاثیر مستقیمی بر کیفیت و عملکرد سقف عرشه فولادی دارد. شرکت بایر ایرانیان با تجربه در زمینه تامین و اجرای سقف عرشه فولادی، می تواند خدمات مربوط به اجرای این سیستم را متناسب با نیاز پروژه ارائه دهد.
شرکت فنی مهندسی بایرایرانیان مجری سقف عرشه فولادی در سراسر کشور
لینک تماشای ویدیو در آپارات
سؤالات متداول درباره محاسبه ضخامت سقف عرشه فولادی
۱. ضخامت مناسب سقف عرشه فولادی چگونه انتخاب می‌شود؟
انتخاب ضخامت به دهانه بین تیرها، مقدار بارگذاری، نوع ورق و شرایط پروژه بستگی دارد. مهندس محاسب با استفاده از نرم‌افزار و استانداردهای طراحی مقدار دقیق را تعیین می‌کند.
۲. آیا همیشه ضخامت بیشتر باعث ایمنی بیشتر می‌شود؟
خیر. ضخامت زیاد باعث افزایش وزن و هزینه می‌شود. انتخاب ضخامت باید مهندسی و مطابق بارهای واقعی پروژه باشد.
۳. رایج‌ترین ضخامت ورق در سقف عرشه فولادی چقدر است؟
ضخامت ۰.۸ تا ۱.۲۵ میلی‌متر رایج‌ترین انتخاب است و برای بیشتر پروژه‌های ساختمانی کاربرد دارد.
۴. آیا دهانه طولانی نیاز به ورق ضخیم‌تر دارد؟
بله. هرچه فاصله تیرها بیشتر باشد، انعطاف‌پذیری ورق افزایش پیدا می‌کند و برای جلوگیری از خیز، ضخامت بالاتر مورد نیاز است.
۵. آیا ضخامت سقف عرشه فولادی در قیمت نهایی تأثیر دارد؟
بله. ضخامت بیشتر یعنی مصرف ورق بیشتر و به تبع آن افزایش هزینه اجرای سقف.
