ایران ما بر روی یکی از فعالترین کمربندهای لرزهخیز جهان قرار دارد. زلزلههای بم (۱۳۸۲)، ورزقان (۱۳۹۱)، کرمانشاه (۱۳۹۶) و خوی (۱۴۰۰) نشان دادند که انتخاب سیستم سقف، مستقیماً بر بقای ساختمان و ایمنی ساکنان تأثیر میگذارد.
در این میان، سقف عرشه فولادی بهعنوان یک سیستم نسبتاً جدید در ساختوساز ایران، سؤالات جدیای را برای مهندسان و کارفرمایان ایجاد کرده است: آیا این سقف در برابر زلزلههای شدید ایران قابل اطمینان است؟ چه رفتاری از خود نشان میدهد؟ و چه شرایطی باید رعایت شود؟
سقف عرشه فولادی چیست و چرا رفتار لرزشی آن اهمیت دارد؟

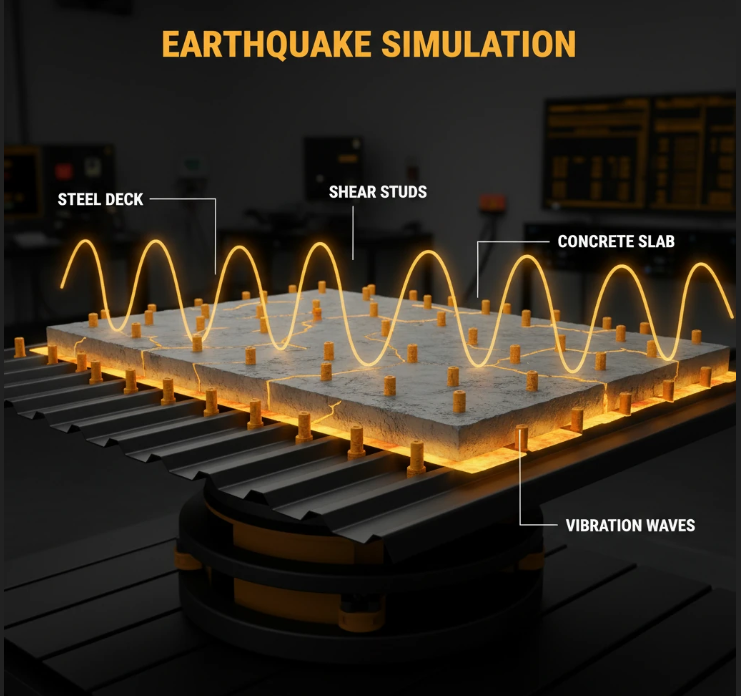

سقف عرشه فولادی یک سیستم سقف مرکب است که از ورق فولادی موجدار گالوانیزه، بتن مسلح روی آن، و گلمیخهای برشگیر تشکیل میشود. این سیستم در اتصال با تیرهای فولادی زیرین، یک دیافراگم صلب یا نیمهصلب ایجاد میکند که نقش محوری در توزیع نیروهای لرزهای دارد.
در تحلیل لرزهای ساختمان، سقف نهفقط یک عنصر باربر قائم است، بلکه دیافراگم افقی سازه محسوب میشود. این دیافراگم وظیفه دارد نیروهای زلزله را از جرم طبقات به سیستمهای مقاوم جانبی (مانند بادبندها یا قابهای خمشی) منتقل کند.
اگر دیافراگم ضعیف یا ناپیوسته باشد، توزیع نیرو بهدرستی انجام نمیشود و خرابی موضعی یا کلی رخ میدهد.
مکانیزم رفتار لرزشی سقف عرشه فولادی
۱. عملکرد دیافراگمی
دال مرکب عرشه فولادی در صفحه افقی خود دارای سختی و مقاومت برشی قابل توجهی است. این ویژگی باعث میشود که نیروهای اینرسی ناشی از زلزله بهصورت یکنواختتری به المانهای مقاوم جانبی منتقل شوند. در مقایسه با سقف تیرچهبلوک که دیافراگم آن اغلب نیمهصلب یا انعطافپذیر است، عرشه فولادی عملکرد دیافراگمی بهتری ارائه میدهد.
۲. وزن کمتر، نیروی لرزهای کمتر
طبق رابطه پایه دینامیک سازه، نیروی زلزله با جرم سازه رابطه مستقیم دارد:
F = m × a
سقف عرشه فولادی بهطور میانگین ۳۰ تا ۴۵ درصد سبکتر از سقف تیرچهبلوک با همان دهانه است. این کاهش وزن مستقیماً به کاهش نیروی زلزله وارد بر سازه منجر میشود؛ مزیتی که در مناطق با خطر لرزهای بالا بسیار حیاتی است.
۳. یکپارچگی سازهای
اتصال مکانیکی بین ورق عرشه، بتن و تیرهای فولادی از طریق گلمیخهای برشگیر، یک سیستم مرکب یکپارچه ایجاد میکند. این یکپارچگی در حین زلزله از جدا شدن اجزا جلوگیری میکند؛ پدیدهای که در سقفهای سنتی با اتصالات ضعیفتر، یکی از دلایل اصلی ریزش سقف در زلزلههای گذشته بوده است.
پروژه سقف عرشه فولادی در تهران دارید؟ یا سوال ؟
تیم فنی بایرایرانیان آمادهست تا هزینه، زمانبندی و جزئیات اجرای پروژه شما را بررسی کند.
پاسخگویی ۲۴ ساعته | بایرایرانیان
مقایسه رفتار لرزشی سقف عرشه فولادی با سایر سیستمها
| معیار مقایسه | عرشه فولادی | تیرچهبلوک | دال بتنی توپر | سقف کرومیت |
|---|---|---|---|---|
| وزن (kg/m²) | ۲۸۰ – ۳۵۰ | ۴۵۰ – ۵۵۰ | ۵۵۰ – ۶۵۰ | ۳۵۰ – ۴۲۰ |
| صلبیت دیافراگم | صلب / نیمهصلب | نیمهصلب / انعطافپذیر | صلب | نیمهصلب |
| یکپارچگی اتصالات | بالا (گلمیخ) | متوسط | بالا | متوسط |
| خطر ریزش در زلزله | کم | متوسط تا زیاد | کم | متوسط |
| عملکرد در دهانههای بلند | عالی | ضعیف | متوسط | خوب |
| سازگاری با مناطق زلزلهخیز | بسیار مناسب | نسبتاً مناسب | مناسب | نسبتاً مناسب |
نقاط قوت عرشه فولادی در برابر زلزلههای ایران
الف) مناسب برای مناطق با شتاب لرزهای بالا
آییننامه ۲۸۰۰ ایران مناطق کشور را بر اساس شتاب مبنای طرح به چهار ناحیه تقسیم میکند. در مناطق با خطر نسبی خیلی زیاد (مانند تهران، تبریز، کرمانشاه، زنجان)، کاهش وزن سقف و بهبود عملکرد دیافراگمی که عرشه فولادی ارائه میدهد، مستقیماً به کاهش نیروهای طراحی و افزایش ضریب ایمنی کمک میکند.
ب) شکلپذیری مناسب
فولاد ذاتاً یک ماده شکلپذیر است. در حین زلزله، سیستم مرکب عرشه فولادی میتواند انرژی لرزهای را از طریق تغییر شکلهای پلاستیک جذب کند، بدون اینکه دچار شکست ترد و ناگهانی شود. این رفتار در مقابل شکست ترد بتن در سقفهای سنتی، مزیت ایمنی مهمی محسوب میشود.
ج) سرعت اجرا و کاهش زمان در معرض خطر
در پروژههای بازسازی پس از زلزله یا ساختوساز در مناطق لرزهخیز، سرعت اجرای بالای عرشه فولادی (تا ۳ برابر سریعتر از تیرچهبلوک) به معنای کاهش زمان اسکلتبندی باز و در نتیجه کاهش ریسک است.
نقاط ضعف و چالشهای لرزهای عرشه فولادی
۱. حساسیت به کیفیت اجرا
عملکرد لرزهای سقف عرشه فولادی بهشدت به کیفیت نصب گلمیخهای برشگیر وابسته است. گلمیخهای نصبشده با فاصله نادرست، جوش ناقص یا تعداد ناکافی، میتوانند یکپارچگی مرکب را از بین ببرند و رفتار لرزهای سیستم را بهشدت تضعیف کنند.
۲. ارتعاش در دهانههای بلند
در دهانههای بیش از ۴ متر، فرکانس طبیعی سقف عرشه فولادی ممکن است به محدوده فرکانسهای لرزهای نزدیک شود و پدیده تشدید رخ دهد. این موضوع نیاز به بررسی دقیق در طراحی دارد و باید با محاسبات دینامیکی کنترل شود.
۳. خوردگی در مناطق مرطوب
در استانهای شمالی (گیلان، مازندران) و مناطق ساحلی جنوب (خوزستان، بوشهر، هرمزگان)، رطوبت بالا میتواند بهمرور زمان به ورق گالوانیزه آسیب برساند. خوردگی ورق، مقطع مؤثر را کاهش میدهد و عملکرد لرزهای بلندمدت را تحت تأثیر قرار میدهد.
الزامات طراحی لرزهای بر اساس استانداردهای ایران
برای اطمینان از عملکرد مطلوب سقف عرشه فولادی در زلزله، رعایت موارد زیر بر اساس مقررات ملی ساختمان (مبحث دهم) و آییننامه ۲۸۰۰ الزامی است:
| پارامتر | الزام / مقدار توصیهشده | مرجع |
|---|---|---|
| حداقل ضخامت بتن روی موج | ۵۰ میلیمتر | مبحث دهم |
| حداقل مقاومت فشاری بتن | fc’ ≥ ۲۵ مگاپاسکال | SDI / مبحث دهم |
| حداقل تعداد گلمیخ در هر دهانه | بر اساس محاسبات برش طولی | AISC 360 |
| حداکثر دهانه بدون شمعبندی موقت | ۳.۵ متر (بسته به ضخامت ورق) | SDI |
| کنترل ارتعاش (فرکانس طبیعی) | fn ≥ ۸ هرتز برای کاربریهای حساس | AISC Design Guide 11 |
| پوشش ضدخوردگی ورق | حداقل Z275 (گالوانیزه گرم) | EN 10346 |
| اتصال ورق به تیر لبهای | جوش یا پیچ با فاصله حداکثر ۳۰۰ میلیمتر | مبحث دهم |
درسهایی از زلزلههای ایران برای طراحان
زلزله کرمانشاه ۱۳۹۶ (M 7.3)
بررسیهای پس از زلزله کرمانشاه نشان داد که ساختمانهایی با سقفهای سبکتر و دیافراگم صلبتر، آسیب کمتری دیدند. در مقابل، بسیاری از ساختمانهای با سقف تیرچهبلوک به دلیل ریزش سقف، بیشترین تلفات جانی را داشتند. این زلزله بهوضوح نشان داد که وزن سقف و کیفیت دیافراگم، متغیرهای حیاتی در ایمنی لرزهای هستند.
زلزله بم ۱۳۸۲ (M 6.6)
در بم، اکثر تلفات ناشی از ریزش سقفهای سنگین بود. تحلیلهای بعدی نشان داد که اگر سقفها سبکتر و دارای اتصالات یکپارچهتر بودند، بسیاری از جانها نجات مییافت. این تجربه تلخ، یکی از محرکهای اصلی توجه مهندسان ایرانی به سیستمهای سقف مرکب مانند عرشه فولادی شد.
راهکارهای بهینهسازی عملکرد لرزهای عرشه فولادی
- استفاده از مش تقویتی مناسب: نصب مش فولادی با قطر و فاصله محاسبهشده در لایه بتن، مقاومت کششی دال را در برابر نیروهای لرزهای افزایش میدهد.
- کنترل دقیق گلمیخها: آزمون چکش پس از نصب هر گلمیخ، اتصال مکانیکی کافی را تضمین میکند.
- توجه به پیوستگی دیافراگم: در پلانهای نامنظم یا با بازشوهای بزرگ، باید تقویتهای موضعی در نظر گرفته شود تا پیوستگی دیافراگم حفظ شود.
- رعایت جزئیات اتصال به تیر لبهای: اتصال محیطی ورق به تیرهای لبهای، نقش کلیدی در انتقال نیروی برشی دیافراگم دارد و نباید نادیده گرفته شود.
- بازرسی دورهای در مناطق مرطوب: در استانهای ساحلی، بازرسی سالانه وضعیت ورق و اعمال پوششهای محافظ اضافی توصیه میشود.
جمعبندی: آیا عرشه فولادی برای ایران انتخاب درستی است؟
پاسخ کوتاه: بله، اما با شرط رعایت اصول.
سقف عرشه فولادی از نظر رفتار لرزهای، مزایای قابل توجهی نسبت به سیستمهای سنتی دارد: وزن کمتر، دیافراگم صلبتر، یکپارچگی بهتر و شکلپذیری مناسب. این ویژگیها آن را به یک گزینه جدی برای ساختوساز در مناطق زلزلهخیز ایران تبدیل میکنند.
اما این مزایا تنها زمانی محقق میشوند که طراحی بر اساس استانداردهای معتبر (مبحث دهم، آییننامه ۲۸۰۰، SDI)، اجرا با نظارت دقیق مهندسی، و مصالح با کیفیت تضمینشده بهکار گرفته شوند. یک عرشه فولادی بد اجراشده، نهتنها مزایای لرزهای ندارد، بلکه میتواند خطرناکتر از سیستمهای سنتی باشد.
انتخاب پیمانکار متخصص، استفاده از ورق با استاندارد مشخص، و نظارت مستمر بر اجرا، سه رکن اصلی موفقیت این سیستم در برابر زلزلههای ایران هستند.بایرایرانیان در کنار شماست.با ما تماس بگیرید.
سؤالات متداول
آیا سقف عرشه فولادی در زلزلههای بالای ۶ ریشتر مقاوم است؟
مقاومت سقف به شدت زلزله بهتنهایی بستگی ندارد. عوامل تعیینکننده شامل طراحی صحیح، کیفیت اجرا، نوع سازه و فاصله از گسل هستند. سیستم عرشه فولادی که بر اساس آییننامه ۲۸۰۰ و مبحث دهم طراحی و اجرا شده باشد، برای مناطق با خطر لرزهای خیلی زیاد مناسب است.
تفاوت رفتار لرزهای عرشه فولادی در سازه فلزی و بتنی چیست؟
در سازه فلزی، اتصال عرشه به تیرها از طریق گلمیخ انجام میشود و سیستم مرکب کاملی شکل میگیرد. در سازه بتنی، ورق عرشه عمدتاً بهعنوان قالب ماندگار عمل میکند و عملکرد مرکب کامل ممکن است حاصل نشود؛ بنابراین طراحی لرزهای باید متناسب با نوع سازه انجام شود.
آیا برای مناطق با خطر لرزهای خیلی زیاد مانند تهران توصیه میشود؟
بله. کاهش وزن سقف در تهران که در ناحیه خطر لرزهای خیلی زیاد قرار دارد، مستقیماً به کاهش نیروهای طراحی و هزینه سیستم مقاوم جانبی منجر میشود. بسیاری از پروژههای بلندمرتبه تهران از این سیستم استفاده میکنند.
