اتصال ورق عرشه با میخ و چاشنی

سیستم های نوین سازه ای با هدف افزایش سرعت ساخت و کاهش وزن مرده ساختمان ها توسعه یافته اند و در این میان سقف عرشه فولادی به عنوان یکی از محبوب ترین و کارآمدترین گزینه ها در پروژه های مدرن شناخته می شود. در این راهنمای جامع و فنی، تمام مراحل، ابزارها، نکات ایمنی و استانداردهای نحوه اتصال ورق عرشه با میخ و چاشنی را بررسی خواهیم کرد تا مجریان و کارفرمایان بتوانند پروژه های خود را با بالاترین کیفیت ممکن به سرانجام برسانند.

اتصال ورق عرشه با میخ و چاشنی چگونه انجام می شود؟

در مراحل اولیه پیاده سازی سقف های مرکب، پس از چیدمان ورق های فرم دار روی تیرهای فرعی و اصلی، تثبیت موقت و دائم ورق ها روی اسکلت ضرورت پیدا می کند. اگر این تثبیت با روش های نادرست یا غیر استاندارد انجام شود، با ورود کارگران و تجهیزات پمپاژ بتن، ورق ها جابجا شده و خطرات جانی و مالی سنگینی به همراه خواهد داشت. استفاده از تفنگ های میخکوب هیلتی و ترکیبات میخ و چاشنی استاندارد، سریع ترین و مطمئن ترین راهکار مهندسی برای محکم کردن ورق ها قبل از نصب گلمخک ها و بتن ریزی است.

تجربه و مهارت نیروهای اجرایی در این مرحله نقشی کلیدی دارد، چرا که زاویه شلیک، قدرت چاشنی و فاصله شلیک ها باید به دقت تنظیم شود. انتخاب یک پیمانکار عرشه فولادی با سابقه و مسلط به مباحث مقررات ملی ساختمان خیال شما را از بابت اجرای بدون نقص این اتصالات راحت می کند. در ادامه جزییات فنی ابزارها و مراحل اتصال را مرور می کنیم.

ابزارها و تجهیزات مورد نیاز برای اتصال ورق عرشه با میخ و چاشنی

تفنگ های میخکوب صنعتی

برای نفوذ میخ های فولادی سخت کاری شده به داخل بال های ضخیم تیرآهن ها، نیاز به تفنگ های شلیک مستقیم پیستونی است. این ابزارها با بهره گیری از انرژی گاز ناشی از احتراق باروت چاشنی، نیروی محرکه بسیار بالایی تولید می کنند. مدل های استاندارد کارگاهی باید به صورت منظم تمیزکاری و روغن کاری شوند تا لگد ناشی از شلیک و استهلاک قطعات داخلی کاهش یابد.

انواع چاشنی ها و کدهای رنگی آن ها

چاشنی ها بر اساس میزان قدرت انفجاری به رنگ های مختلفی تقسیم بندی می شوند. رنگ های سبز و زرد برای اتصالات با ضخامت های کمتر و بتن های سبک استفاده می شوند، در حالی که رنگ قرمز و مشکی بیشترین قدرت را برای نفوذ به فولادهای ضخیم سازه ای ارائه می دهند. در اتصال ورق عرشه به تیرهای بال پهن، استفاده از چاشنی های پرقدرت قرمز رنگ متداول تر است تا نفوذ کافی به درون فولاد تضمین گردد.

میخ های مخصوص فولاد و واشرهای آب بندی

میخ های مصرفی در این فرآیند از فولادهای پرکربن و آبکاری شده تولید می شوند و معمولا دارای واشرهای فلزی یا پلاستیکی هستند. وجود واشر سبب می شود تا سر میخ در زمان شلیک ورق را پاره نکند و گیرداری مناسبی روی سطح کنگره های پایینی ورق ایجاد شود.

بهترین میخ و چاشنی برای اتصال ورق عرشه فولادی چیست؟

انتخاب میخ و چاشنی مناسب در اتصال ورق عرشه فولادی اهمیت زیادی دارد، چون کیفیت این اتصال مستقیما روی تثبیت ورق ها قبل از بتن ریزی اثر می گذارد. میخ نامناسب ممکن است به اندازه کافی داخل تیر فولادی نفوذ نکند، باعث پارگی ورق شود یا اتصال ضعیفی ایجاد کند. به همین دلیل انتخاب میخ و چاشنی نباید فقط بر اساس تجربه کارگاهی انجام شود و بهتر است مشخصات فنی دستگاه، ضخامت ورق، ضخامت بال تیر و جنس فولاد در نظر گرفته شود.

میخ مورد استفاده برای اتصال ورق عرشه فولادی باید از نوع صنعتی و مخصوص اتصال به فولاد باشد. این میخ ها معمولا از فولاد سخت کاری شده تولید می شوند تا توان نفوذ در مقطع فولادی را داشته باشند. استفاده از میخ های معمولی ساختمانی یا میخ هایی که برای بتن طراحی شده اند، انتخاب مناسبی برای این کاربرد نیست.

طول میخ نیز باید به گونه ای انتخاب شود که پس از عبور از ورق عرشه، نفوذ کافی در بال تیر ایجاد شود. اگر میخ بیش از حد کوتاه باشد، اتصال ضعیف خواهد بود و اگر بیش از حد بلند یا نامتناسب انتخاب شود، ممکن است در زمان شلیک دچار خم شدن یا شکستگی شود. به همین دلیل بهتر است طول و قطر میخ با توجه به سیستم سازنده و مشخصات تیر فولادی انتخاب شود.

در مورد چاشنی نیز نمی توان تنها بر اساس رنگ تصمیم گرفت. رنگ چاشنی معمولا نشان دهنده سطح قدرت نسبی آن در سیستم میخکوب است، اما قدرت واقعی به مدل دستگاه و دستورالعمل شرکت سازنده بستگی دارد. به همین دلیل ممکن است یک چاشنی قرمز در یک دستگاه قدرت متفاوتی نسبت به دستگاه دیگر داشته باشد.

در پروژه های عرشه فولادی، معمولا چاشنی با قدرت متوسط تا بالا مورد استفاده قرار می گیرد، اما انتخاب نهایی باید پس از شلیک آزمایشی انجام شود. بهترین روش این است که قبل از شروع گسترده عملیات، چند شلیک آزمایشی روی همان تیر و همان ورق انجام شود و میزان نفوذ و وضعیت اتصال بررسی شود. اگر میخ به اندازه کافی نفوذ نکرد یا ورق دچار تغییر شکل شد، باید نوع میخ، قدرت چاشنی یا تنظیم دستگاه اصلاح شود.

در مجموع، بهترین میخ و چاشنی برای اتصال ورق عرشه فولادی، ترکیبی است که با نوع دستگاه میخکوب، ضخامت تیر، جنس فولاد و ضخامت ورق هماهنگ باشد و در شلیک آزمایشی اتصال کامل و بدون آسیب ایجاد کند.

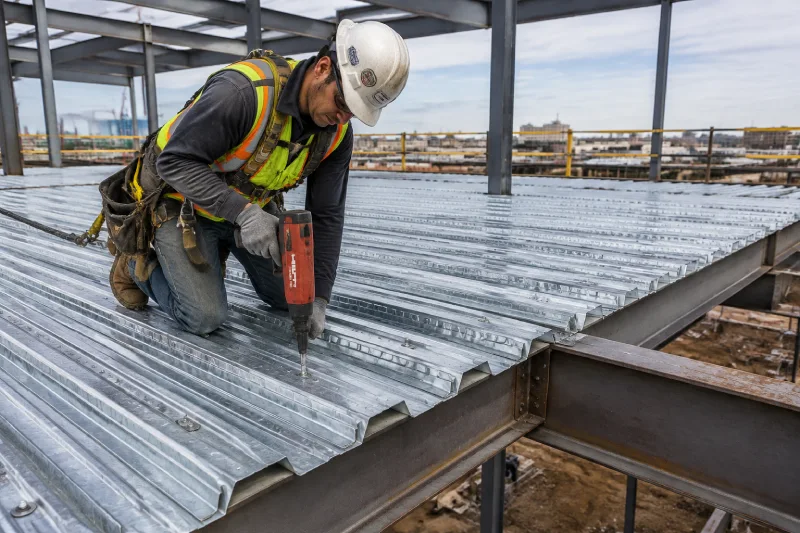

مراحل گام به گام اتصال ورق عرشه با میخ و چاشنی

مرحله اول: چیدمان دقیق و تراز کردن ورق ها

پیش از هر اقدامی، ورق ها طبق نقشه های اجرایی روی دهانه ها چیده می شوند. همپوشانی طولی و عرضی ورق ها (اورلب) باید به دقت رعایت شود تا هیچ درز بازمانده ای برای خروج شیره بتن وجود نداشته باشد. پس از تنظیم نهایی، پایدارسازی موقت با پای کارگران یا وزنه های کوچک انجام می گیرد تا ورق ها در حین شلیک جابجا نشوند.

مرحله دوم: انتخاب محل مناسب برای شلیک میخ

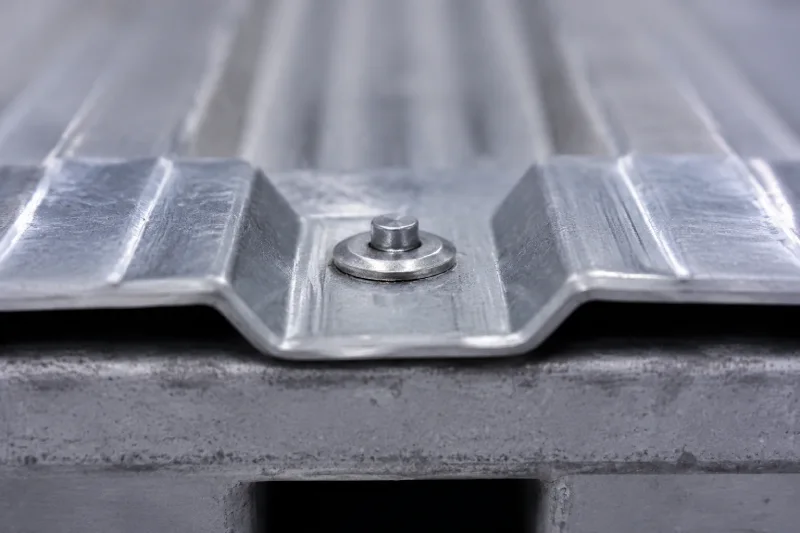

شلیک میخ ها باید حتما در کف کنگره های پایینی (نشیمنگاه ورق روی بال تیر) انجام شود. شلیک در دیواره های شیب دار یا کنگره های فوقانی موجب دفرمه شدن ورق و عدم درگیری میخ با بال فولادی تیر خواهد شد. فواصل میخ ها باید بر اساس مشخصات نقشه، معمولا در هر کنگره یا به صورت یک در میان، علامت گذاری شود.

مرحله سوم: عمود نگه داشتن تفنگ و انجام شلیک

اپراتور باید تفنگ را دقیقا عمود بر سطح ورق و بال تیرآهن نگه دارد. هرگونه انحراف زاویه در زمان فشردن ماشه می تواند باعث کج شدن میخ، شکستن نوک آن و یا عدم اتصال کامل به تیرآهن شود. نیروی دست اپراتور باید برای مهار ضربه شلیک کافی باشد تا ایمنی خود و اطرافیان حفظ گردد.

مرحله چهارم: اتصال لبه های همپوشانی (تسمه دوزی و پرچ)

علاوه بر اتصال ورق به تیرهای اصلی سازه، لبه های جانبی دو ورق که روی هم قرار می گیرند نیز باید به یکدیگر متصل شوند. این کار مانع از باز شدن لبه ها در حین تردد و بتن ریزی می شود. برای این منظور از پیچ های خودکار سرمته دار یا تفنگ میخکوب با قدرت کنترل شده استفاده می شود.

فاصله استاندارد میخ ها در ورق عرشه فولادی چقدر است؟

فاصله میخ ها در ورق عرشه فولادی باید بر اساس نقشه اجرایی، نوع ورق، عرض کنگره ها، موقعیت تیرهای اصلی و فرعی و شرایط طراحی تعیین شود. به همین دلیل نمی توان یک عدد ثابت را برای تمام پروژه ها به عنوان فاصله استاندارد اعلام کرد.

در بسیاری از پروژه ها، میخ ها در محل نشیمن ورق روی تیر و در کف کنگره ها اجرا می شوند. بسته به طراحی، ممکن است در هر کنگره یا به صورت یک در میان شلیک انجام شود. این موضوع باید با نقشه اجرایی و دستورالعمل تیم فنی پروژه تطبیق داده شود.

فاصله میخ ها باید به اندازه ای باشد که ورق در زمان تردد کارگران، نصب گلمیخ و بتن ریزی جابجا نشود. اگر فاصله میخ ها بیش از حد زیاد باشد، ممکن است لبه های ورق بلند شوند یا در اثر حرکت نیروهای اجرایی تغییر مکان ایجاد شود. در مقابل، استفاده بیش از حد از میخ نیز می تواند باعث افزایش هزینه و ایجاد آسیب موضعی در ورق شود.

در محل لبه های ورق یا نقاطی که همپوشانی دو ورق وجود دارد، معمولا نیاز به اتصال دقیق تری وجود دارد. این اتصال ممکن است با پیچ سرمته دار، پرچ یا روش تعیین شده در نقشه اجرایی انجام شود. در این بخش ها هدف اصلی جلوگیری از باز شدن لبه ها و حفظ پیوستگی ورق ها در زمان اجرا است.

در تیرهای اصلی و نقاطی که بار اجرایی یا تردد بیشتری وجود دارد، ممکن است تعداد اتصالات بیشتر در نظر گرفته شود. همچنین در قسمت های کناری سقف یا نواحی با احتمال بلندشدگی، طراحی اتصال می تواند متفاوت باشد.

بهترین روش برای تعیین فاصله میخ ها این است که قبل از اجرا، نقشه شاپ و جزئیات اتصال بررسی شوند. اگر نقشه اجرایی مشخصی وجود ندارد، تصمیم گیری باید با نظر مهندس ناظر یا طراح سازه انجام شود و نباید صرفا بر اساس تجربه پروژه های قبلی فاصله گذاری انجام شود.

جدول مشخصات و مقایسه چاشنی ها در اجرای عرشه فولادی

چرا اجرای صحیح اتصال ورق عرشه اهمیت دارد؟

کیفیت و دوام یک ساختمان به تمامی مراحل اجرایی آن وابسته است. اگر عملیات اجرای سقف عرشه فولادی به درستی و تحت نظارت مهندسان ناظر انجام شود، صلبیت دیافراگم طبقات به حداکثر رسیده و مقاومت کل سازه در برابر زلزله تضمین خواهد شد. عدم مهار کافی ورق با میخ و چاشنی می تواند منجر به برآمدگی سقف در حین بتن ریزی، ضخامت ناهمگون بتن و در نهایت اضافه بار نامتقارن به سازه گردد.

پیمانکاران حرفه ای همواره پیش از شروع عملیات، با تهیه نمونه های آزمایشی میزان نفوذ میخ در بال های مختلف سازه را تست می کنند. همچنین با بررسی مداوم وضعیت مصالح، از استهلاک ابزارها و خرابی اتصالات جلوگیری به عمل می آورند تا پروسه ساختمانی با حداکثر بهره وری زمانی و اقتصادی به پیش رود.

اشتباهات رایج در اتصال ورق عرشه با میخ و چاشنی

اتصال ورق عرشه با میخ و چاشنی ظاهرا عملیات ساده ای به نظر می رسد، اما اشتباهات کوچک در این مرحله می توانند باعث ایجاد مشکلات جدی در زمان بتن ریزی یا ادامه اجرای سقف شوند. کیفیت این اتصال به انتخاب ابزار، محل شلیک، زاویه کار و مهارت اپراتور وابسته است.

انتخاب چاشنی بیش از حد قوی

یکی از اشتباهات رایج، استفاده از چاشنی با قدرت بیشتر از مقدار مورد نیاز است. این کار می تواند باعث پارگی ورق، فرورفتگی بیش از حد سر میخ یا حتی آسیب به سطح بال تیر شود. قدرت بیشتر همیشه به معنی اتصال بهتر نیست و باید با ضخامت و مقاومت فولاد متناسب باشد.

استفاده از چاشنی ضعیف

در مقابل، اگر چاشنی قدرت کافی نداشته باشد، میخ به اندازه لازم داخل تیر نفوذ نمی کند. این حالت باعث می شود اتصال ظاهرا انجام شده باشد، اما در عمل گیرایی لازم وجود نداشته باشد. چنین اتصالی در زمان تردد یا بتن ریزی می تواند باز شود.

شلیک در محل نامناسب ورق

میخ باید در محل نشیمن مناسب ورق و روی بال تیر شلیک شود. شلیک روی دیواره کنگره یا قسمتی که تماس کامل با تیر ندارد می تواند باعث کج شدن میخ یا تغییر شکل ورق شود. محل شلیک باید قبل از عملیات به درستی مشخص شود.

نگه داشتن تفنگ با زاویه نامناسب

تفنگ میخکوب باید تا حد امکان عمود بر سطح قرار گیرد. زاویه نامناسب باعث می شود میخ به صورت کج وارد فولاد شود، نوک آن بشکند یا نفوذ کافی ایجاد نشود. این اشتباه علاوه بر کاهش کیفیت اتصال، خطر ایمنی نیز دارد.

بی توجهی به ضخامت تیر

نوع و قدرت چاشنی باید با ضخامت و جنس تیر فولادی هماهنگ باشد. استفاده از یک ترکیب ثابت برای تمام تیرهای پروژه می تواند اشتباه باشد، چون ضخامت بال تیرهای مختلف ممکن است متفاوت باشد.

شلیک مجدد روی میخ ناموفق

اگر میخی به درستی نفوذ نکرد، نباید دقیقا روی همان نقطه دوباره شلیک انجام شود. این کار می تواند باعث شکستگی میخ یا آسیب به سطح فولاد شود. در چنین شرایطی باید محل جدیدی با فاصله مناسب انتخاب شود.

عدم انجام تست اولیه

شروع کار در مقیاس بزرگ بدون شلیک آزمایشی یکی دیگر از اشتباهات رایج است. تست اولیه کمک می کند قدرت چاشنی، نوع میخ و تنظیم دستگاه قبل از اجرای کامل بررسی شوند. این کار می تواند از تعداد زیادی اتصال ناموفق جلوگیری کند.

استفاده از ابزار فرسوده

تفنگ میخکوبی که به درستی سرویس نشده باشد، ممکن است قدرت شلیک یکنواختی نداشته باشد. آلودگی داخل دستگاه، استهلاک پیستون یا خرابی قطعات می تواند باعث ایجاد اتصالات غیرقابل پیش بینی شود. سرویس دوره ای تجهیزات نقش مهمی در کیفیت اجرا دارد.

هزینه اتصال ورق عرشه با میخ و چاشنی به چه عواملی بستگی دارد؟

در برآورد مالی پروژه ها، فاکتورهای گوناگونی دخالت دارند. یکی از دغدغه های اصلی کارفرمایان استعلام به موقع قیمت عرشه فولادی است که تابعی از قیمت روز ورق گالوانیزه، ضخامت ورق های انتخابی، کیفیت گلمخک ها و دستمزد تیم اجرایی می باشد. استفاده از میخ و چاشنی های اورجینال و باکیفیت اگرچه در ابتدا ممکن است اندکی هزینه های تهیه اقلام مصرفی را بالا ببرد، اما با کاهش چشمگیر ضایعات و پیشگیری از خطرات اجرایی، در کل هزینه تمام شده پروژه صرفه جویی چشمگیری ایجاد خواهد کرد.

عوامل تاثیرگذار بر برآورد هزینه ها در پروژه های عرشه فولادی

در برآورد مالی پروژه ها، فاکتورهای گوناگونی دخالت دارند. یکی از دغدغه های اصلی کارفرمایان استعلام به موقع قیمت عرشه فولادی است که تابعی از قیمت روز ورق گالوانیزه، ضخامت ورق های انتخابی، کیفیت گلمخک ها و دستمزد تیم اجرایی می باشد.

استفاده از میخ و چاشنی های اورجینال و باکیفیت اگرچه در ابتدا ممکن است اندکی هزینه های تهیه اقلام مصرفی را بالا ببرد، اما با کاهش چشمگیر ضایعات و پیشگیری از خطرات اجرایی، در کل هزینه تمام شده پروژه صرفه جویی چشمگیری ایجاد خواهد کرد.

نکات ایمنی حیاتی در کار با میخ و چاشنی

تجهیزات حفاظت فردی (PPE)

کار با تفنگ های میخکوب به دلیل صدای مهیب و امکان پرتاب پلیسه های فلزی نیازمند استفاده کامل از عینک های ایمنی ضد ضربه، گوشی های محافظ گوش و دستکش های چرمی است. هرگز بدون تجهیزات کامل نباید اقدام به شلیک کرد.

بررسی فضای زیرین سقف

یکی از بزرگ ترین اشتباهات در کارگاه های ساختمانی، عدم توجه به تردد کارگران در طبقه زیرین است. در برخی موارد بهخصص در زمینه طراحی، تامین و اجرای سیستم های ساختمانی، بالاترین استانداردهای مهندسی را در پروژه های سراسر کشور ارائه می دهد. کارشناسان ما آماده اند تا شما را در تمام مراحل انتخاب متریال و اجرای فنی یاری رسانند. جهت دریافت مشاوره تخصصی و آگاهی از شرایط همکاری و براورد قیمت ها، با تیم مهندسی بایر ایرانیان در ارتباط باشید.

سوالات متداول درباره اتصال ورق عرشه با میخ و چاشنی

۱- آیا اتصال با میخ و چاشنی برای تحمل بارهای نهایی سازه کافی است؟

خیر، میخ و چاشنی برای مهار و تثبیت ورق ها در حین اجرای پروژه و مرحله بتن ریزی است و تحمل بارهای برشی نهایی بر عهده گلمخک های جوشکاری شده روی بال تیرها خواهد بود.

۲- فاصله مجاز بین شلیک های میخ چقدر است؟

فواصل شلیک ها بسته به نقشه های مهندسی تعیین می شود، اما معمولا در هر کنگره نشیمن یا حداکثر به صورت یک در میان روی بال تیرها شلیک انجام می گیرد تا تثبیت کامل برقرار شود.

۳- اگر میخی به درستی در فولاد نفوذ نکرد چه باید کرد؟

نباید روی همان میخ دوباره شلیک انجام داد، بلکه باید با رعایت فاصله ای حداقل ۲ تا ۳ سانتی متری، یک میخ جدید با زاویه کاملا عمود شلیک شود.
