سقف عرشه فولادی یک سیستم سقف مرکب است که در آن ورق گالوانیزه ذوزنقهای جایگزین قالببندی چوبی سنتی میشود. این ورق نهتنها قالب بتن است، بلکه پس از گیرش بتن، بهعنوان آرماتور کششی تحتانی با بتن همکاری میکند. نتیجه نهایی سقفی است که ۲۰ تا ۳۰ درصد از سقف تیرچهبلوک سبکتر است و سرعت اجرای سقف عرشه فولادی آن حداقل دو برابر روشهای سنتی است. در این مقاله، سازوکار، اجزا، مزایا، ابعاد فنی، مراحل اجرا، هزینهها و نکات حیاتی این سیستم را با نگاه مهندسی و بر اساس الزامات آییننامهای بررسی میکنیم.
در این محتوای تخصصی از شرکت بایرایرانیان، پیمانکار برتر سقف عرشه فولادی در تهران و مجری دهها پروژه صنعتی و مسکونی، همراه باشید تا سقف عرشه فولادی را از صفر تا صد بشناسید.
عرشه فولادی چیست؟
عرشه فولادی (Steel Deck) که با نامهای Metal Deck، Pan Deck و Q Deck نیز شناخته میشود، یک ورق فولادی گالوانیزه با مقطع ذوزنقهای است که برای ساخت سقف و کف سازههای فولادی و بتنی به کار میرود. این سیستم جایگزین قالببندی چوبی سنتی شده و همزمان نقش قالب ماندگار و آرماتور کششی را ایفا میکند. عرشه فولادی با وزن بسیار پایین، مقاومت بالا و نصب آسان، به یکی از محبوبترین گزینهها برای پروژههای مدرن بهویژه برجهای مسکونی و تجاری تبدیل شده است.
بهطور ساده، به جای آنکه سطح زیرین سقف را با تخته و شمع بپوشانید و سپس بتنریزی کنید، ورقهای گالوانیزه ذوزنقهای روی تیرهای فرعی قرار میگیرند و خودشان سطح قالب هستند. بتن روی آن ریخته میشود و پس از سخت شدن، ورق و بتن به کمک گلمیخها به صورت یک مقطع مرکب یکپارچه عمل میکنند.
اجزای اصلی سقف عرشه فولادی و نقش هر کدام
ورق گالوانیزه ذوزنقهای: ستون فقرات سیستم است. این ورق از فولاد با پوشش روی (حداقل ۲۷۵ گرم بر متر مربع) ساخته میشود. شیارهای ذوزنقهای آن سه کار انجام میدهند: افزایش لنگر خمشی ورق پیش از گیرش بتن، ایجاد قفل مکانیکی با بتن سختشده و تأمین سطح برش برای عملکرد مرکب. ضخامت استاندارد این ورقها بین ۰.۸ تا ۱.۲۵ میلیمتر است.
گلمیخ (برشگیر): استوانهای فولادی است که با جوش قوسی به سطح تیر فولادی متصل میشود. گلمیخ در بتن دفن میشود و مانع لغزش افقی بین دال بتنی و تیر میشود. بدون گلمیخ، مقاومت سقف تا ۴۰٪ کاهش مییابد. قطر متداول ۱۹ میلیمتر و فاصله آنها در هر ردیف معمولاً کمتر از ۱۵۰ میلیمتر نیست.
مش فولادی (آرماتور حرارتی): شبکهای از میلگردهای ۶ یا ۸ میلیمتری با فواصل ۱۵ تا ۲۰ سانتیمتری در بالای ورق. وظیفه اصلی آن جلوگیری از ترکهای انقباضی بتن است.
بتن سازهای: حداقل مقاومت فشاری ۲۵ مگاپاسکال. بتن بخش فشاری مقطع مرکب را تشکیل میدهد و ضخامت آن بالای ورق نباید کمتر از ۵۰ میلیمتر باشد.
فلاشینگ و درزگیر: ورقهای فلاشینگ در لبهها و اطراف بازشوها نصب میشوند تا از نشت شیره بتن جلوگیری کنند. نوار درزگیر بین ورقهای همپوشان نیز آببندی را تضمین میکند.
پیچها و میخهای موقت: برای تثبیت اولیه ورقها روی تیرها پیش از جوش قطعی استفاده میشوند.
مزایای سقف عرشه فولادی
- سرعت اجرای بالا: اجرای ۱۰۰۰ متر مربع در ۴ تا ۶ روز.
- حذف کامل قالببندی و شمعبندی: ورقها خود قالب هستند و نیاز به شمع به حداقل میرسد.
- کاهش بار مرده: وزن ۲۲۰ تا ۲۸۰ کیلوگرم بر متر مربع، یعنی ۳۰ تا ۴۰٪ سبکتر از تیرچهبلوک.
- کاهش مصرف بتن و آرماتور: بهدلیل عملکرد مرکب، ضخامت کمتر بتن و آرماتور کمتر.
- ایمنی بیشتر: ورقها بلافاصله پس از نصب، یک سکوی کار ایمن ایجاد میکنند.
- امکان اجرای همزمان چندین طبقه: استقلال سقفها از شمعبندی، امکان اجرای موازی را فراهم میکند.
- سطح زیرین صاف: نصب تأسیسات برقی و مکانیکی را بسیار ساده میکند.
- عایق صدا و حرارت: عملکرد مناسب با افزودن لایههای عایق.
- طول عمر بالا: پوشش گالوانیزه و محصور بودن ورق در بتن، عمر مفید بیش از ۵۰ سال.
- قابلیت ایجاد بازشو پس از اجرا: برخلاف سقفهای پیشتنیده، در این سیستم امکان کندهکاری موضعی وجود دارد.
مشخصات فنی و ابعاد ورق عرشه فولادی
دانستن ابعاد دقیق ورق برای برآورد مصالح و حملونقل ضروری است:
- عرض ورق خام: ۱٫۲۵ متر
- ضخامت ورق: ۰٫۸ تا ۱٫۲۵ میلیمتر
- عرض کلی پس از پروفیلشدن: حدود ۹۴۰ میلیمتر
- عرض مفید (پس از همپوشانی): ۹۲۰ میلیمتر
- ارتفاع گام (عمق ذوزنقه): ۷۳ میلیمتر
- فاصله گامها: ۳۰۰ میلیمتر
- طول هر ورق: ۱ تا ۱۵ متر (بسته به سفارش)
نحوه تولید عرشه فولادی
ورق عرشه فولادی در اصل همان ورق گالوانیزه است که به صورت کویلهایی با عرض ۱ تا ۱٫۵ متر وارد خط تولید میشود. این ورقها با فرایند Cold Forming (شکلدهی سرد) از میان غلتکهای رولفرمینگ عبور میکنند تا پروفیل ذوزنقهای با شیارهای ریز روی جان و بال ایجاد شود. این شیارها برای قفل شدن مکانیکی با بتن طراحی شدهاند. پس از فرمدهی، ورقهای تولیدشده توسط ارهبرقی یا گیوتین CNC به طولهای درخواستی مشتری برش میخورند. نوسانات قیمت ورق گالوانیزه مستقیماً بر قیمت عرشه فولادی اثر میگذارد.
سقف عرشه فولادی چگونه کار میکند؟ (عملکرد مرکب)
مکانیزم اصلی این سقف بر پایه عملکرد مرکب است. وقتی بار به سقف وارد میشود، بتن در ناحیه فوقانی تحت فشار قرار میگیرد و ورق فولادی + تیر فلزی در ناحیه تحتانی تحت کشش. گلمیخها نیروی برشی را بین این دو جزء منتقل کرده و مانع جداشدگی آنها میشوند. این همکاری باعث میشود ظرفیت باربری سقف نسبت به حالتی که بتن و فولاد مستقل کار کنند، ۳۰ تا ۵۰ درصد افزایش یابد.
مقایسه سقف عرشه فولادی با تیرچهبلوک و کامپوزیت سنتی
| معیار | عرشه فولادی | تیرچهبلوک | کامپوزیت سنتی |
|---|---|---|---|
| وزن هر متر مربع | ۲۲۰ – ۲۸۰ کیلوگرم | ۳۵۰ – ۴۵۰ کیلوگرم | ۳۰۰ – ۳۸۰ کیلوگرم |
| زمان اجرای ۱۰۰۰ متر مربع | ۴ – ۶ روز | ۱۰ – ۱۴ روز | ۸ – ۱۲ روز |
| نیاز به شمعبندی | ندارد یا بسیار کم | در تمام دهانهها الزامی | در اکثر دهانهها الزامی |
| دهانه اقتصادی بدون شمع | تا ۸ متر | ۵ – ۶ متر | ۶ – ۷ متر |
| مقاومت در برابر آتش | خوب (با پوشش ضد حریق) | متوسط | خوب |
| هزینه نصب تأسیسات | پایین (سطح زیرین صاف) | بالا (نیاز به تخریب و ترمیم) | متوسط |
مراحل اجرای سقف عرشه فولادی گامبهگام
۱. تراز و کنترل تیرهای فرعی: پیش از چیدن ورق، تراز فوقانی تیرها با دقت ۵ میلیمتر کنترل میشود. اختلاف زیاد باعث تغییر ضخامت بتن و افت عملکرد میشود.

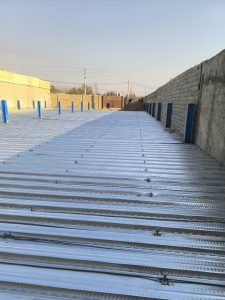

۲. پهن کردن ورقها: ورقها روی تیرها تکبهتک چیده میشوند. همپوشانی طولی حداقل ۵۰ میلیمتر و همپوشانی عرضی کاملاً درون شیارها قفل میشود. تثبیت موقت با پیچهای خودکار انجام میشود.
۳. نصب گلمیخها: با دستگاه استاد ولدر، گلمیخها با قوس الکتریکی به تیر جوش میخورند. آمپر جوش برای قطر ۱۹ میلیمتر حدود ۱۲۰۰ تا ۱۸۰۰ آمپر است. پس از جوش، هر گلمیخ با تست چکش کاری (تست خمش) آزمایش میشود. گلمیخ با صدای بم و زنگدار مردود است.
۴. نصب مش فولادی و آرماتورهای منفی: مش حرارتی روی اسپیسرها (۲۰-۲۵ میلیمتر) قرار میگیرد. روی تکیهگاهها، آرماتورهای منفی برای کنترل ترکهای خمشی اضافه میشوند.
۵. بتنریزی و پرداخت: بتن با اسلامپ ۸ تا ۱۰ سانتیمتر از یک سمت شروع شده و با ویبره متراکم میشود. سطح با ماله پروانهای صاف میشود. عملآوری بتن بلافاصله آغاز و حداقل ۷ روز ادامه مییابد.
مشاوره رایگان و دقیق برای هر سوال شما در زمینه عرشه فولادی و سقف عرشه فولادی
بیش از ۸۰٪ مشتریان ما با یک تماس، بهترین مشاوره را دریافت کردند
- مشاوره دقیق از هر جنبه عرشه فولادی
- ارسال تیم مجرب به هر گوشه از تهران
- ارسال تمام نمونه کار ها در سریعترین زمان
نکات طلایی و بحرانی در اجرای سقف عرشه فولادی
- ایمنی در برابر آتش: اگر از ورقهای رنگشده یا با پوشش خاص استفاده میکنید، حتماً الزامات آییننامه آتشسوزی را بررسی کنید. در غیر این صورت باید یک لایه محافظ ضد حریق روی ورق اعمال شود.
- جابهجایی و انبار ورقها: بارگیری و تخلیه باید بهگونهای باشد که ورقها دچار تابخوردگی یا آسیب پوشش نشوند. ورقها را روی سطح تراز و با تکیهگاههای مناسب انبار کنید.
- طول گلمیخ: طول گلمیخ باید از ضخامت ورق بیشتر باشد، اما از ارتفاع کل سقف (ورق + بتن) تجاوز نکند. این تناسب برای عملکرد برشگیر حیاتی است.
- ساییدن رنگ نسوز تیرها: پیش از جوش گلمیخ، رنگ نسوز روی تیر در محل جوش باید کاملاً ساییده شود، در غیر این صورت جوش سرد و شکننده میشود.
- اسلامپ بتن: استفاده از بتن بسیار روان (اسلامپ بالا) باعث شیرهافتادگی و ترکهای عمیق میشود.
- نوار درزگیر: همپوشانیهای طولی و عرضی حتماً با نوار درزگیر آببندی شوند تا شیره بتن به طبقه پایین نشت نکند.
- استفاده از مشهای آماده: برای صرفهجویی در زمان آرماتوربندی، میتوانید از مشهای آماده کارخانهای استفاده کنید.
- انتخاب ورق متناسب با پروژه: عرشه فولادی در ضخامتها و گامهای مختلف موجود است. ورق مناسب را بر اساس دهانه و بار طراحی انتخاب کنید.
روشهای نصب تأسیسات و سقف کاذب روی عرشه فولادی
نصب سقف کاذب یا آویز تأسیسات از زیر عرشه فولادی سه روش پرکاربرد دارد:
- مهره دافتیل و میلگرد یکسر رزوه: یک مهره مخصوص داخل شیار ورق قرار میگیرد و میلگرد رزوهدار به آن بسته میشود.
- میخ هیلتی و نبشی فولادی: با میخکوب هیلتی، نبشی به ورق متصل میشود و میلگرد آویز از آن آویزان میگردد.
- میلگرد آویز مدفون در بتن: پیش از بتنریزی، میلگردهای آویز در محلهای مشخص شده قرار داده میشوند و پس از بتنریزی در جای خود محکم میشوند.
برآورد هزینه سقف عرشه فولادی
هزینه تمامشده تابع ضخامت ورق، قیمت روز فولاد، ضخامت بتن و تعداد گلمیخ است. برای یک پروژه ۱۰۰۰ متر مربعی با دهانه ۶ متر:
- مصرف ورق با احتساب همپوشانی: حدود ۱۱۰۰ متر مربع (تقریباً ۱۰.۵ تن برای ضخامت ۰.۸ میلیمتر)
- حجم بتن برای ضخامت ۱۰ سانتیمتر بالای ورق: ۱۰۰ متر مکعب
- تعداد گلمیخ: ۲۵۰۰ تا ۳۰۰۰ عدد
- هزینه هر متر مربع معمولاً ۲۰ تا ۳۰ درصد بالاتر از تیرچهبلوک است، اما کاهش وزن اسکلت، حذف شمعبندی و سرعت اجرا این تفاوت را در کل پروژه جبران میکند.
برای استعلام قیمت روز ورق عرشه فولادی و اجرا کلیک کنید.
چالش برق و دستگاه جوش گلمیخ
دستگاه استاد ولدر برای ایجاد قوس باکیفیت به توان لحظهای حدود ۱۳۰ کیلووات نیاز دارد. برق سهفاز شهری با فیوز ۳۵ آمپر کافی نیست؛ حتماً فیوز ۶۰ آمپر با کابل مسی ۱۰×۲ فراهم کنید. در صورت نبود برق پایدار، دیزل ژنراتور با توان واقعی حداقل ۲۰۰ کاوا ضروری است. تست جوش پیش از شروع کار اصلی الزامی است.
نوآوریها و فناوریهای نوین
امروزه ورقهای عرشه با دستگاههای رولفرمینگ CNC با دقت زیر ۱ میلیمتر تولید میشوند. در پروژههای بزرگ از نرمافزارهای تحلیل اجزای محدود (FEM) برای شبیهسازی خیز، تنش و رفتار لرزهای استفاده میشود. بتنهای سبک و الیافی نیز وزن سقف را تا ۱۵٪ دیگر کاهش میدهند.
سقف عرشه فولادی در برجها؛ یک انتخاب استراتژیک
در ساختمانهای بلند، هر کیلوگرم کاهش وزن سقف، ابعاد ستونها، تیرها و فونداسیون را کاهش میدهد. با وزن ۲۲۰ تا ۲۸۰ کیلوگرم بر متر مربع، حدود ۳۵٪ کاهش بار مرده نسبت به تیرچهبلوک داریم. در یک برج ۲۰ طبقه با ۱۰۰۰۰ متر مربع زیربنا، این یعنی ۱۸۰۰ تن بار کمتر روی فونداسیون. همچنین اجرای بدون شمع، ایمنی کار در ارتفاع را به شدت بالا میبرد و سرعت اجرای هر طبقه را به ۲ تا ۳ روز میرساند.
سوالات متداول
آیا سقف عرشه فولادی برای ساختمانهای ویلایی و کوچک هم مناسب است؟
بله. اما مزایای سرعت و حذف شمعبندی در پروژههای کوچک کمتر محسوس است. اگر خاک منطقه سست باشد و کاهش وزن سازه اهمیت داشته باشد، گزینه هوشمندانهای است.
عمر مفید سقف عرشه فولادی چقدر است؟
با فرض پوشش گالوانیزه ۲۷۵ گرمی و بتن باکیفیت بدون ترک عمیق، عمر مفید آن بیش از ۵۰ سال برآورد میشود.
آیا میشود بعد از اجرا سقف را سوراخ کرد یا بازشو ایجاد کرد؟
بله، یکی از مزایای این سیستم امکان کندهکاری موضعی است، به شرطی که محل دقیق تیرهای فرعی و گلمیخها مشخص باشد تا آسیب به اعضای باربر وارد نشود.
تفاوت ورق عرشه با ورق گالوانیزه معمولی چیست؟
ورق عرشه طی فرایند Cold Forming پروفیل ذوزنقهای با شیارهای مخصوص پیدا میکند که برای پیوند مکانیکی با بتن طراحی شدهاند. ورق صاف هرگز نمیتواند جایگزین آن شود.
در چه صورت سقف عرشه فولادی نیاز به شمعبندی پیدا میکند؟
اگر دهانه از ۸ متر بیشتر شود یا بارهای حین ساخت از ظرفیت ورق تنها بیشتر باشد، شمعبندی موقت الزامی است. مهندس محاسب این موضوع را در نقشهها مشخص میکند.
آیا میتوان از سقف عرشه فولادی در شمال ایران استفاده کرد؟
بله، به شرطی که پوشش گالوانیزه حداقل ۲۷۵ گرم باشد و از بتن با نفوذپذیری کم استفاده شود. عایقکاری سطح بتن نیز توصیه میشود.
جمعبندی
سقف عرشه فولادی یک سیستم مهندسیشده، سبک، سریع و ایمن است که ورق گالوانیزه ذوزنقهای در آن همزمان قالب و آرماتور کششی است. این سیستم با حذف قالببندی، کاهش بار مرده و افزایش چند برابری سرعت ساخت، پاسخگوی نیاز پروژههای مدرن، بهویژه سازههای بلند و صنعتی است. کیفیت نهایی این سقف به دقت در نصب گلمیخ، بتنریزی اصولی و رعایت نکات بحرانی (مانند تراز تیرها و برق جوش) گره خورده است.
