آموزش مدلسازی سقف عرشه فولادی در ایتبس چیست؟
طراحی سقف در ایتبس بهدلیل وزن کم، سرعت اجرای بالا و رفتار ترکیبی مناسب، امروزه یکی از رایجترین سقفهای ساختمانی بهخصوص در سازههای فولادی هستند. در نرمافزار ETABS نیز امکان مدلسازی و طراحی این نوع سقف بهصورت دقیق فراهم شده است. مهندسان با استفاده از تنظیمات دیافراگم، بارگذاری داخلی و ضرایب مناسب، میتوانند رفتار واقعی این سقف را در سازه لحاظ کنند.
| ویژگی | سقف عرشه فولادی | سقف تیرچهبلوک |
|---|---|---|
| سرعت اجرا | بسیار بالا | متوسط |
| وزن سازه | سبکتر | سنگینتر |
| هزینه اجرا | معمولاً کمتر | بیشتر |
| نیاز به قالببندی | ندارد | دارد |
| دهانه قابل پوشش | تا 4–5 متر بدون تیر فرعی | محدودتر |
| مقاومت لرزهای | بهتر | معمولی |
| نیروی کار تخصصی | نیاز دارد | معمولی |
نحوه مدلسازی سقف عرشه فولادی در ایتبس
1) تعریف دیافراگم
دیافراگم سقفهای عرشه فولادی معمولاً صلب (Rigid) در نظر گرفته میشود. مگر در ساختمانهای بلندمرتبه یا هندسههای پیچیده که دیافراگم نیمهصلب نیز قابلبررسی است.
2) بارگذاری سقف
بارهای وارد بر سقف شامل موارد زیر است:
-
وزن ورقهای گالوانیزه
- نکات بارگذاری سقفها
-
وزن بتن در حالت خیس و خشک
-
وزن آرماتورها
-
پوشش کفسازی و کف نهایی
- راهنمای دیافراگم صلب و نیمهصلب
-
سربارهای مرده و زنده (مطابق مقررات ملی)
3) اعمال ضریب بار معادل
برای سقف عرشه فولادی در ایتبس، آموزش مدلسازی سقف عرشه فولادی بار مرده سقف معمولاً بین 250 الی 350 کیلوگرم بر مترمربع قرار میگیرد (بسته به ضخامت بتن و ورق).
4) مدلسازی در قالب Shell یا Membrane
برای سادگی، معمولاً Membrane بهکار میرود، اما در سازههای مهم میتوان از Shell برای شبیهسازی سختی درونصفحهای استفاده کرد.
5) تعیین نحوه انتقال نیرو به تیرها
در این سقفها تیرهای فرعی معمولاً حذف شده یا کم میشوند، اجرای سقفهای مدرن زیرا ورق فرمدار نقش قالب دائمی و تقویتکننده دارد.
در ETABS، باید:
-
تیرهای اصلی و فرعی مشخص باشند
-
بار بهصورت One-way distribution به تیرها منتقل شود
6) کنترل برش سوراخدار (Stud)
گلمیخها نقش مهمی در رفتار مرکب دارند. در مرحله طراحی، باید مقاومت برشی گلمیخ و فاصله آنها کنترل گردد.
مزایا و معایب سقف عرشه فولادی در طراحی ایتبس
مزایا
-
کاهش وزن سقف و تأثیر مثبت در کاهش نیروی زلزله
-
اجرای سریع و اقتصادی
- محاسبه وزن سازه فولادی
-
حذف قالببندی
-
کاهش تعداد تیرهای فرعی
-
کاهش زمان ساخت پروژه
-

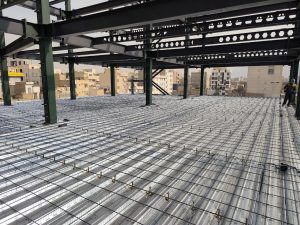

آموزش مدلسازی سقف عرشه فولادی
معایب
-
نیاز به اکیپ متخصص اجرا
- آموزش طراحی سازه با ETABS
-
محدودیت در دهانههای خیلی بلند
-
نیاز به کنترل دقیق برشگیرها
سؤالات متداول درباره سقف عرشه فولادی در ایتبس
1) آیا سقف عرشه فولادی در ایتبس بهصورت دیافراگم صلب مدل میشود؟
بله. در بیشتر پروژهها سقف عرشه فولادی بهصورت دیافراگم صلب تعریف میشود. تنها در سازههای خاص یا هندسههای پیچیده ممکن است دیافراگم نیمهصلب مورد استفاده قرار گیرد.
2) وزن سقف عرشه فولادی در ایتبس چقدر در نظر گرفته میشود؟
بهطور معمول وزن این سقف بین 250 تا 350 کیلوگرم بر متر مربع است و مقدار دقیق آن به ضخامت بتن، وزن ورق گالوانیزه و کفسازی بستگی دارد.
3) آیا در مدلسازی سقف عرشه فولادی باید از المان Shell استفاده شود؟
در بسیاری از پروژهها از المان Membrane استفاده میشود، اما اگر نیاز به مدلسازی سختی درونصفحهای باشد، میتوان از Shell استفاده کرد.
4) بار سقف عرشه فولادی چگونه در ایتبس اعمال میشود؟
بارهای مرده شامل وزن بتن، ورق فلزی، آرماتور و پوشش نهایی است. سربار زنده و مرده نیز طبق مقررات ملی اضافه میشود. بارگذاری معمولاً بهصورت یکطرفه به تیرها منتقل میشود.
5) آیا در طراحی سقف عرشه فولادی باید گلمیخها کنترل شوند؟
بله. گلمیخها بهعنوان برشگیر نقش مهمی در رفتار مرکب تیر و دال دارند و باید تعداد، فاصله و ظرفیت برشی آنها طبق آییننامه کنترل شود.
6) سقف عرشه فولادی چه مزیتی در طراحی ایتبس دارد؟
این سقف وزن کمی دارد، سرعت اجرا بالاست، تیرهای فرعی کاهش مییابد و در نتیجه نیروهای جانبی زلزله نیز کمتر میشود.
7) آیا دهانههای بلند را میتوان با سقف عرشه فولادی پوشش داد؟
بهصورت معمول دهانههای تا 4–5 متر بدون استفاده از تیر فرعی قابل اجراست، اما برای دهانههای بزرگتر نیاز به تقویت یا تیرهای اضافی است.
