ویدیو پروژه جناب مهندس نامداری | پاسداران، بوستان پنجمhttps://aparat.com/v/jch7514

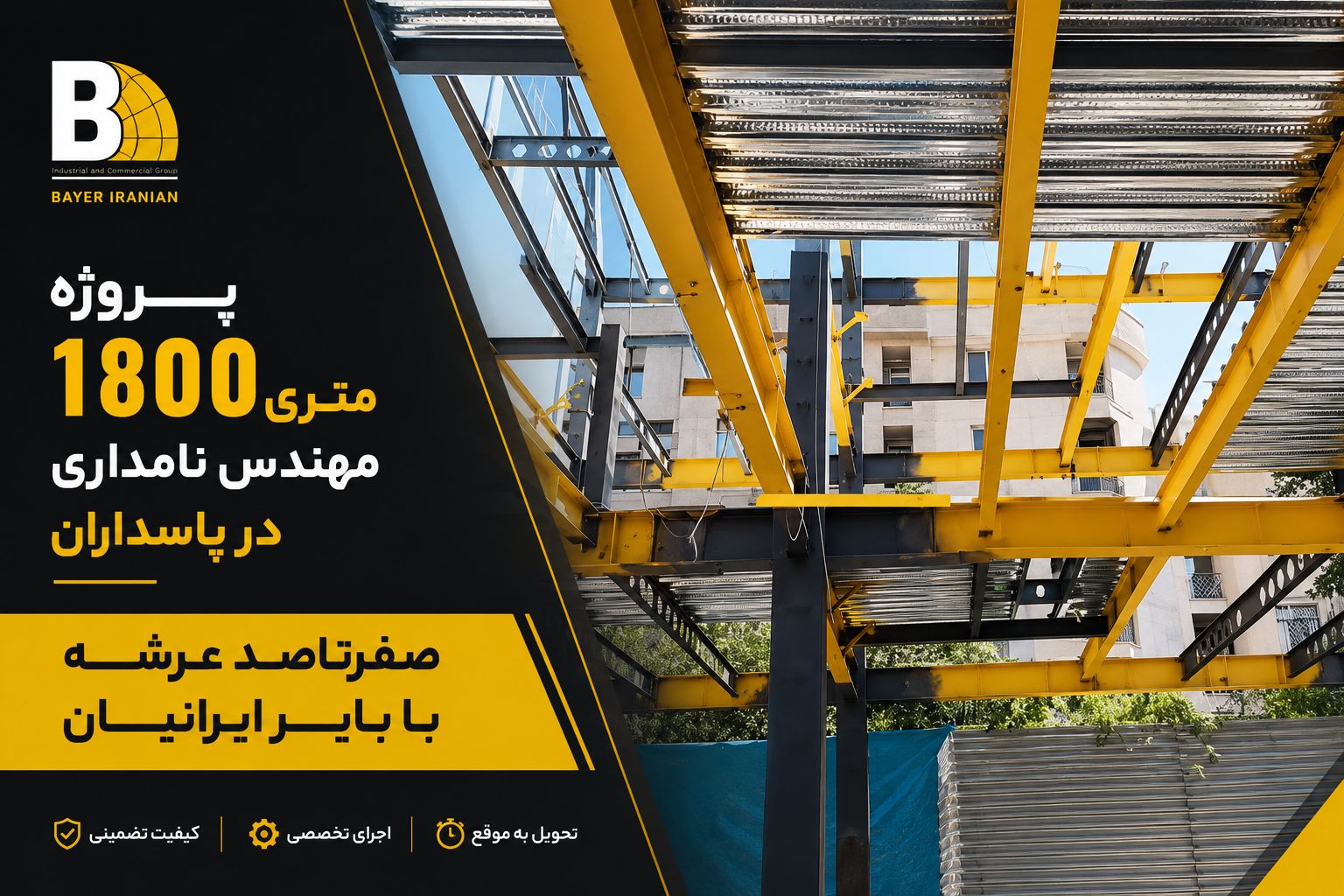

این پروژه در زمینی با زیربنای ۱۸۰۰ مترمربع و در سه طبقه بههمراه اجرای کامل پله و پاگردها با سیستم سقف عرشه فولادی اجرا شد. در این پروژه از ورق گالوانیزه با ضخامت ۰٫۸ میلیمتر و گام ۷۵ بههمراه گلمیخ برشی ۱۹×۱۱۵ استفاده شد تا اتصال مناسبی بین دال بتنی و تیرهای فولادی ایجاد شود.
به دلیل وجود پله و پاگرد، دقت در برش، جانمایی ورقها و اجرای گلمیخها اهمیت ویژهای داشت تا پیوستگی سقف در تمامی ترازها حفظ شود. تمامی مراحل شامل تهیه متریال، تولید ورق، حمل، جانمایی، نصب ورق، اجرای گلمیخ و تحویل نهایی بهصورت صفر تا صد توسط بایر ایرانیان انجام شد و کلیه عملیات مطابق نقشههای اجرایی پروژه به پایان رسید.
بخشی از لیستوفر این پروژه به شرح زیر میباشد
ردیف ۱: طول ۱۴۵۰ میلیمتر، تعداد ۱۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲: طول ۴۵۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳: طول ۴۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴: طول ۴۶۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۵: طول ۴۶۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۶: طول ۴۷۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۷: طول ۴۷۵۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۸: طول ۴۱۵۰ میلیمتر، تعداد ۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۹: طول ۶۳۵۰ میلیمتر، تعداد ۱۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۰: طول ۶۲۵۰ میلیمتر، تعداد ۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۱: طول ۵۶۵۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۲: طول ۶۲۰۰ میلیمتر، تعداد ۸، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۳: طول ۴۳۵۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۴: طول ۵۲۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۵: طول ۵۲۵۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۶: طول ۵۳۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۷: طول ۱۴۵۰ میلیمتر، تعداد ۱۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۸: طول ۴۵۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۹: طول ۴۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۰: طول ۴۶۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۱: طول ۴۶۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۲: طول ۴۷۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۳: طول ۴۷۵۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۴: طول ۴۱۵۰ میلیمتر، تعداد ۸، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۵: طول ۶۳۵۰ میلیمتر، تعداد ۱۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۶: طول ۶۲۵۰ میلیمتر، تعداد ۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۷: طول ۵۶۵۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۸: طول ۶۲۰۰ میلیمتر، تعداد ۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۹: طول ۴۳۵۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۰: طول ۵۲۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۱: طول ۵۲۵۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۲: طول ۵۳۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۳: طول ۱۴۵۰ میلیمتر، تعداد ۱۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۴: طول ۴۵۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۵: طول ۴۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۶: طول ۴۶۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۷: طول ۴۶۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۸: طول ۴۷۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۹: طول ۴۷۵۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۰: طول ۴۱۵۰ میلیمتر، تعداد ۸، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۱: طول ۶۳۵۰ میلیمتر، تعداد ۱۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۲: طول ۶۲۵۰ میلیمتر، تعداد ۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۳: طول ۵۶۵۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۴: طول ۶۲۰۰ میلیمتر، تعداد ۸، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۵: طول ۴۳۵۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۶: طول ۵۲۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۷: طول ۵۲۵۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۸: طول ۵۳۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۹: طول ۲۲۸۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۵۰: طول ۱۰۹۰ میلیمتر، تعداد ۳۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
