محاسبات سقف متال دک|دال عرشه فولادی و طراحی اقتصادی

با انتخاب عرشه مناسب و محاسبه دال عرشه براساس ضوابط آیین‌نامه‌ای، علاوه بر برآورده کردن خواسته‌های فنی و مهندسی، می‌توان سقف متال دک را به یک طرح اقتصادی و بهینه تبدیل کرد. حداکثر دهانه مجاز دال عرشه توسط پارامترهای طراحی مانند:

• ضخامت ورق عرشه

• حالت دهانه (ساده یا ممتد)

• ضخامت دال بتنی

• عملکرد مرکب دال و عرشه

• محاسبات سقف متال دک

• مقاومت در برابر آتش

• بارهای مرده و زنده سقف

تعیین می‌شود.

استاندارد Steel Deck Institute (SDI) یکی از جامع‌ترین آیین‌نامه‌های طراحی دال عرشه‌های مرکب است. ضوابط این آیین‌نامه برگرفته از استانداردهای ASCE, ACI, ANSI/AWS, AISI, ASTM-E119 می‌باشد. آموزش محاسبات سقف متال دک مرحله به مرحله

نکات طراحی و محاسبه سقف قبل از بتن‌ریزی

سقف عرشه فولادی باید توانایی تحمل بارهای در حال ساخت، شامل وزن بتن تر، خود عرشه و نیروهای اجرایی به میزان ۱۰۰ kg/m² را در دهانه مجاز داشته باشد. در این مرحله، محاسبات سقف متال دک  و همچنین تغییر مکان عرشه (δ) باید کمتر از مقادیر مجاز باشند.

مرحله رفتار مرکب (Composite condition)

با در نظر گرفتن رفتار مرکب دال و عرشه، دهانه مجاز سقف بر اساس:

• کنترل ظرفیت خمشی مثبت دال عرشه مرکب

• خیز تحت بار زنده

• خیز تحت مجموع بارهای مرده و زنده

• کنترل مقاومت سقف متال دک در برابر آتش و بارگذاری

محاسبه می‌شود.

مقاومت مصالح در محاسبات سقف متال دک

• مقاومت تسلیم ورق‌های فولادی گالوانیزه تولید داخل کشور: ۳۰۰۰ تا ۳۵۰۰ kg/m²

• حداقل تنش مجاز عرشه: fy = 3000 kg/m²

• وزن مخصوص بتن: تر ۲۴۰۰ kg/m²، خشک ۲۳۵۰ kg/m²

• مقاومت فشاری بتن: f’c = 210 kg/m²

در طراحی دال عرشه، ترجیح داده می‌شود محاسبات سقف متال دک  استفاده شود. مقدار دهانه مجاز دال بسته به تکیه‌گاه ساده یا چند دهانه متفاوت است.

اجرای اقتصادی سقف متال دک

برای کاهش هزینه‌ها، عرشه‌گذاری معمولاً به صورت حداقل دو دهانه در محاسبات و اجرا انجام می‌شود. آرماتور حرارتی در بالای عرشه با حداقل و حداکثر پوشش بتن ۱۵–۳۰ میلی‌متر قرار می‌گیرد.

• اگر از عرشه به صورت مرکب استفاده شود: حداقل ۰.۰۷۵ درصد سطح مقطع دال روی عرشه

• نحوه انتخاب ورق و ضخامت دال برای سقف متال دک

• اگر عرشه فقط به عنوان قالب موقت استفاده شود: محاسبه مساحت واحد سطح آرماتور حرارتی طبق آیین نامه ACI – ۳۱۸-۰۵

کنترل مقاومت سقف متال دک در برابر آتش

مطابق آیین‌نامه‌های BS و SDI، کنترل مقاومت در برابر آتش با روش Simple method انجام می‌شود.

• مقاومت سقف بر اساس ضخامت دال و آرماتور حرارتی تعیین می‌شود.

• حداقل ضخامت دال بتنی برای مقاومت سقف در برابر آتش بر اساس جدول آیین نامه SDI محاسبه می‌گردد:

$$t=\text{مدت زمان مقاومت در برابر آتش}$$ $$h=\text{حداقل ضخامت بتن دال از بالای کنگره عرشه}$$

حداکثر دهانه مجاز در سقف عرشه فولادی

بر اساس مبحث دهم مقررات ملی ساختمان:

• فاصله بین دو تیر اصلی سقف عرشه فولادی: حداکثر ۱۲ متر

• فاصله تیرهای فرعی: با توجه به ارتفاع ورق، عمق تیر و شبکه میلگردی محاسبه می‌شود:

dL>120,d=عمق تیر + ضخامت دال روی آن,L=طول دهانه تیر\frac{d}{L} > \frac{1}{20}, \quad d = \text{عمق تیر + ضخامت دال روی آن}, \quad L = \text{طول دهانه تیر}Ld​>201​,d=عمق تیر + ضخامت دال روی آن,L=طول دهانه تیر

سوالات متداول

سقف متال دک چیست و چه مزایایی دارد؟

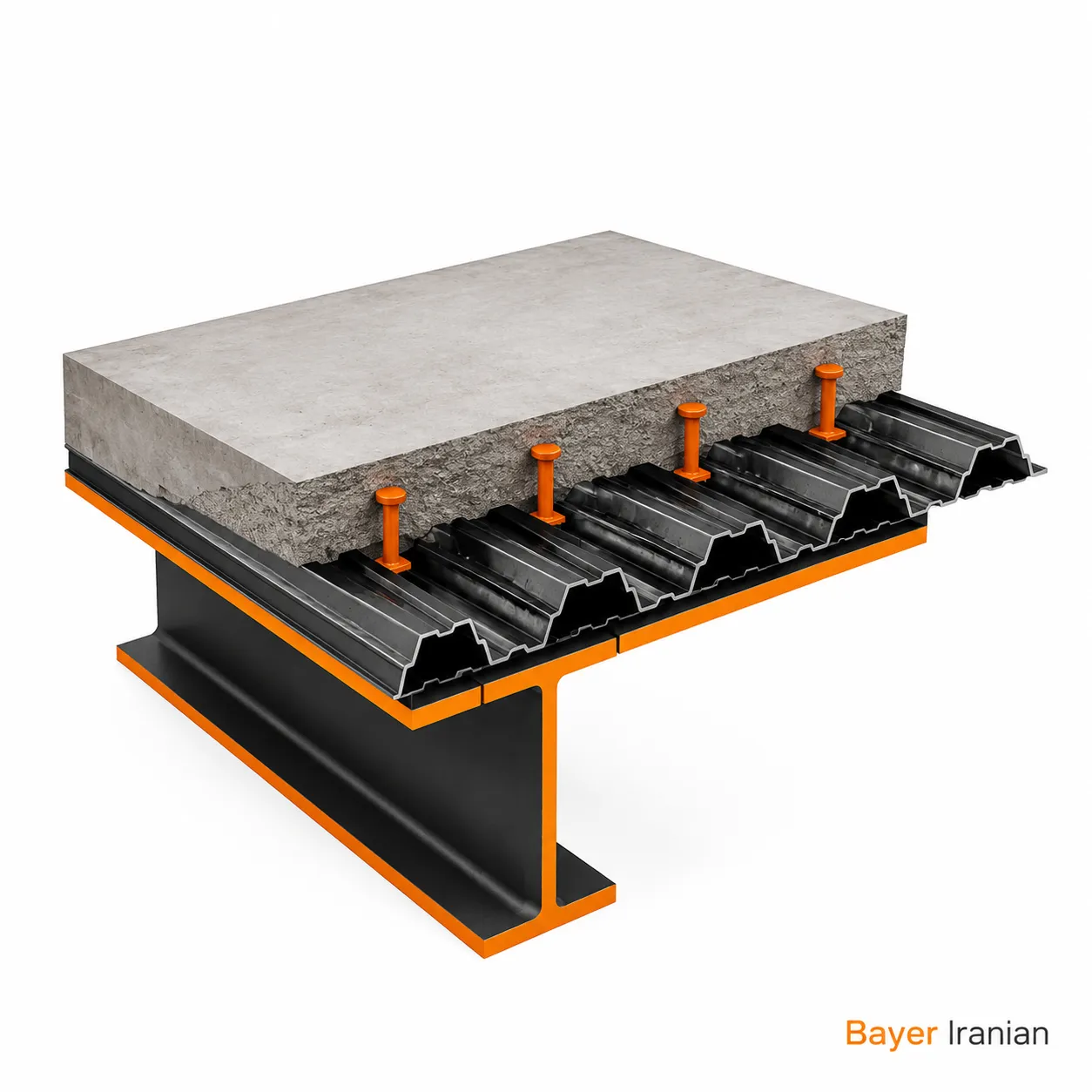

 سقف متال دک (عرشه فولادی مرکب) شامل ورق گالوانیزه و بتن است که سرعت اجرا بالا، وزن سبک و ظرفیت باربری مناسب دارد.

 محاسبات سقف متال دک بر چه اساسی انجام می‌شود؟

 محاسبات بر اساس ضوابط آیین نامه SDI و استانداردهای ASCE، ACI، ASTM، AWS انجام می‌شود و دهانه مجاز، ضخامت دال و رفتار مرکب عرشه را تعیین می‌کند.

 حداقل ضخامت دال بتنی سقف متال دک چقدر است؟

 ضخامت دال بتنی برای مقاومت در برابر آتش و بارگذاری، بسته به دهانه و نوع ورق، بین ۵ تا ۱۰ سانتی‌متر و مطابق جدول آیین نامه SDI محاسبه می‌شود.

 آرماتور حرارتی در سقف متال دک چه مقدار باشد؟

 حداقل ۰.۰۷۵ درصد سطح مقطع دال روی عرشه برای سیستم مرکب در نظر گرفته می‌شود و پوشش بتن بین ۱۵ تا ۳۰ میلی‌متر است.

 حداکثر دهانه مجاز سقف عرشه فولادی چقدر است؟

طبق مبحث دهم مقررات ملی ساختمان، فاصله بین تیرهای اصلی حداکثر ۱۲ متر است. فاصله تیرهای فرعی با توجه به ارتفاع ورق، عمق تیر و شبکه میلگردی محاسبه می‌شود.

 چگونه سقف متال دک در برابر آتش مقاوم می‌شود؟

 با تعیین ضخامت دال بتنی مناسب و مقدار آرماتور حرارتی طبق SDI و BS، سقف متال دک می‌تواند در مدت زمان مشخصی مقاومت در برابر آتش داشته باشد.
