پروژه جناب مهندس آشتیانی | دروس، تهران

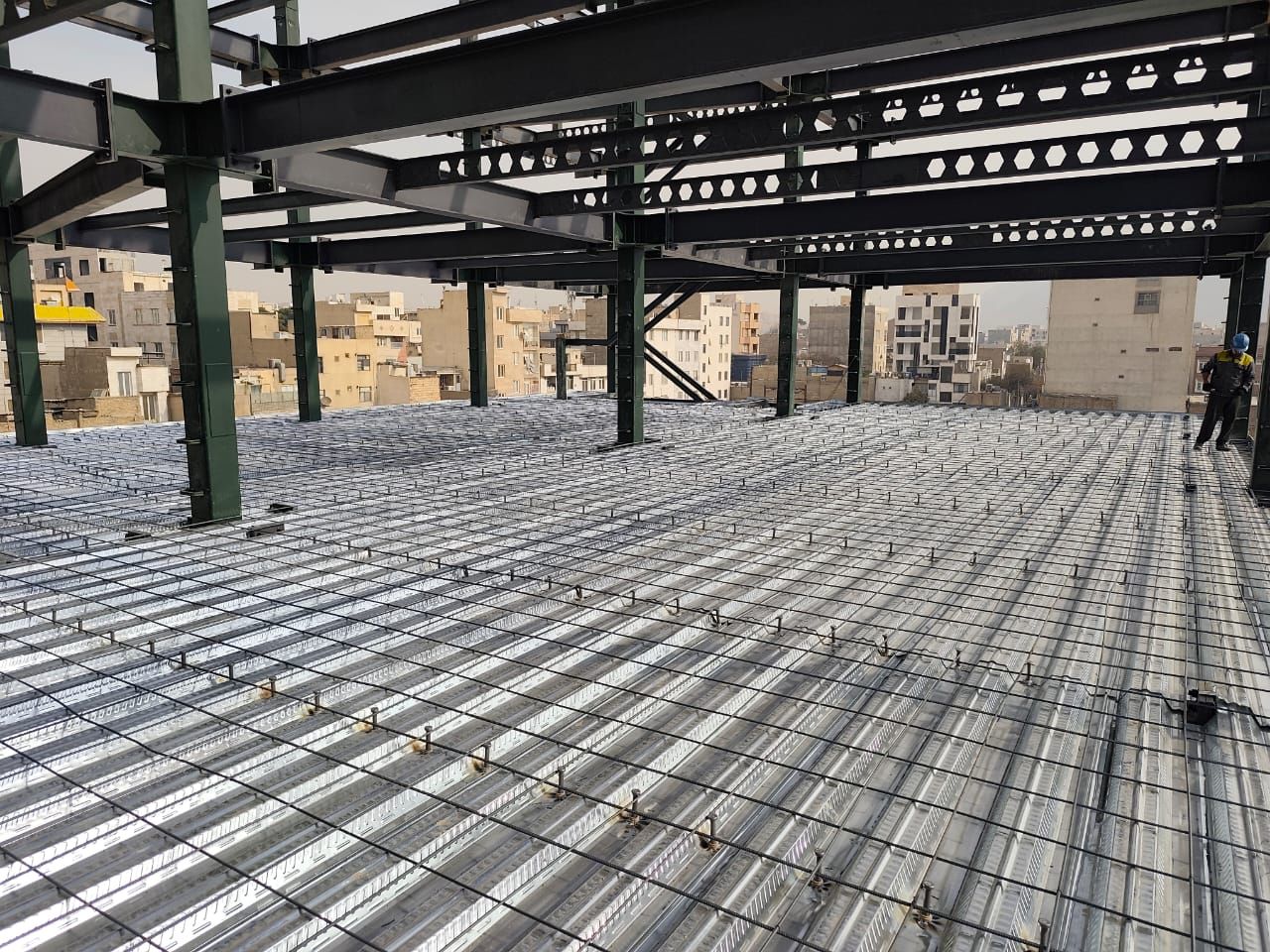

در پروژه جناب مهندس آشتیانی واقع در محله دروس تهران، اجرای سقف عرشه فولادی در مساحت ۱۶۰۰ مترمربع بهصورت کامل توسط شرکت بایر ایرانیان انجام شد. در این پروژه از ورق گالوانیزه با ضخامت ۰٫۸ میلیمتر و گام ۷۵ استفاده شد و برای ایجاد اتصال مناسب بین دال بتنی و سازه فولادی، گلمیخ ۱۹×۱۱۵ با تراکم ۳ عدد در هر مترمربع به کار رفت. همچنین تمامی فلاشینگهای پروژه با ضخامت ۰٫۶ میلیمتر اجرا شدند.
تمامی مراحل این پروژه، از شاپدراوینگ، اندازهگیری، تأمین متریال تا اجرای کامل سقف عرشه فولادی، توسط تیم تخصصی بایر ایرانیان انجام شده و پروژه بهصورت صفر تا صد تحویل کارفرما گردیده است. این پروژه نمونهای از اجرای دقیق و یکپارچه سقف عرشه فولادی با رعایت استانداردهای فنی و اجرایی است.
بخشی از لیستوفر این پروژه به شرح زیر است
ردیف ۱: طول ۵۱۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲: طول ۵۰۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳: طول ۴۸۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴: طول ۴۷۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۵: طول ۴۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۶: طول ۴۴۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۷: طول ۴۸۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۸: طول ۴۲۵۰ میلیمتر، تعداد ۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۹: طول ۱۹۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۰: طول ۵۵۵۰ میلیمتر، تعداد ۴، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۱: طول ۴۷۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۲: طول ۵۱۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۳: طول ۵۰۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۴: طول ۴۸۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۵: طول ۴۷۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۶: طول ۴۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۷: طول ۴۴۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۸: طول ۱۰۰۰ میلیمتر، تعداد ۲۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۹: طول ۱۹۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۰: طول ۴۲۵۰ میلیمتر، تعداد ۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۱: طول ۴۸۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۲: طول ۵۵۰۰ میلیمتر، تعداد ۴، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۳: طول ۴۷۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۴: طول ۵۱۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۵: طول ۵۰۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۶: طول ۴۸۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۷: طول ۴۷۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۸: طول ۴۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۹: طول ۴۴۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
