ویدیو پروژه جناب مهندس بالو – رویانhttps://aparat.com/v/xcn631b

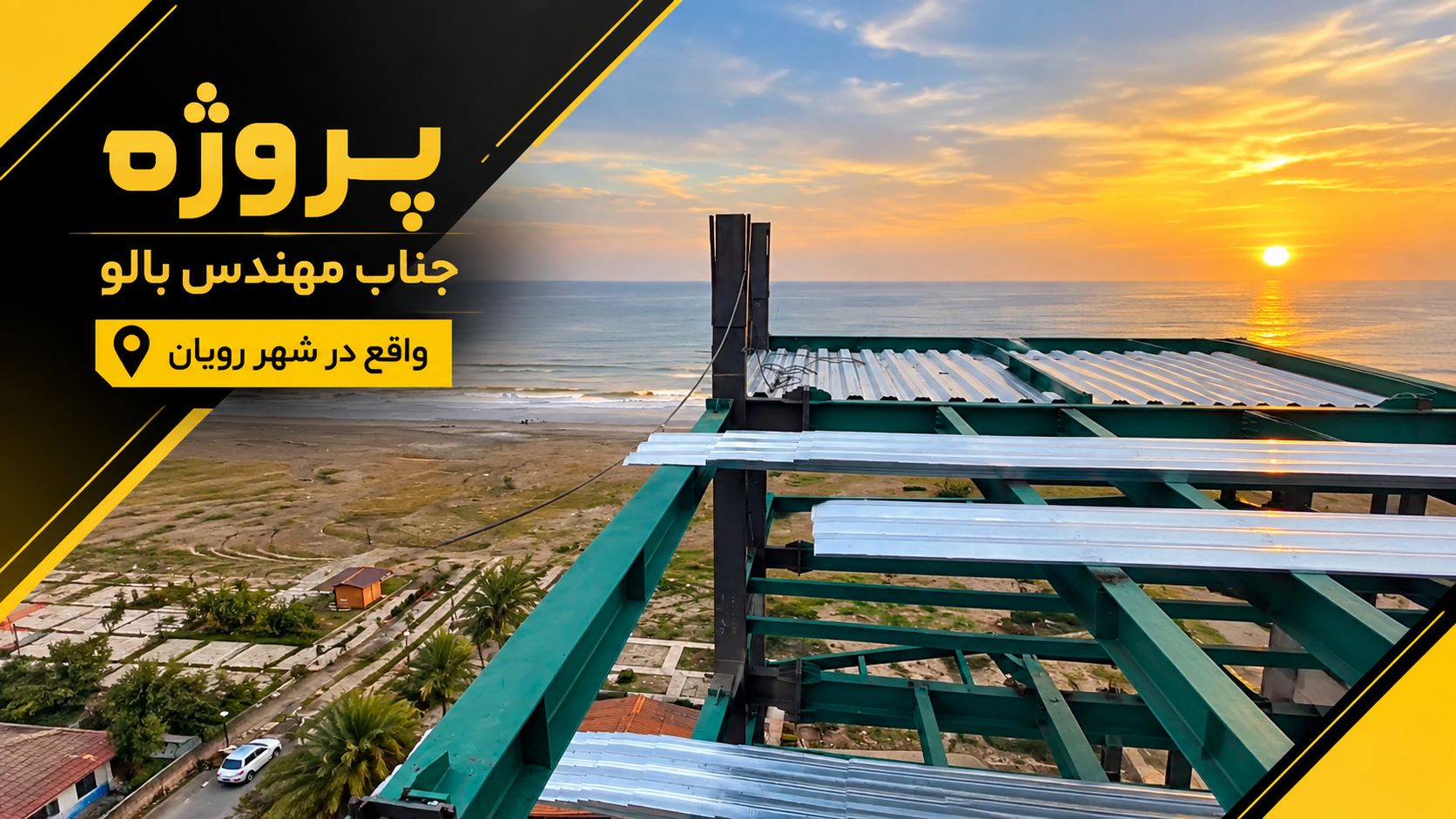

در این پروژه، اجرای سقف عرشه فولادی با ورق گالوانیزه ضخامت ۰/۸ میلی‌متر و گام ۷۵ انجام شد. برای تأمین اتصال برشی بین سقف و تیرهای سازه، از گل‌میخ سایز ۱۹×۱۱۵ میلی‌متر استفاده شد.
بخشی از لیستوفر این پروژه به شرح زیر است
طبقه ۲۴
ردیف ۱: طول ۷۷۰۰ میلی‌متر، تعداد ۲، عرض ۹۴۰ میلی‌متر، ضخامت ۰/۸
ردیف ۲: طول ۳۷۰۰ میلی‌متر، تعداد ۱، عرض ۹۴۰ میلی‌متر، ضخامت ۰/۸
ردیف ۳: طول ۴۸۰۰ میلی‌متر، تعداد ۱ — جمع ۴٬۸۰۰
ردیف ۴: طول ۴۹۵۰ میلی‌متر، تعداد ۱ — جمع ۴٬۹۵۰
ردیف ۵: طول ۵۱۰۰ میلی‌متر، تعداد ۱ — جمع ۵٬۱۰۰
ردیف ۶: طول ۵۶۵۰ میلی‌متر، تعداد ۶ — جمع ۳۳٬۹۰۰
ردیف ۷: طول ۷۸۰۰ میلی‌متر، تعداد ۴ — جمع ۳۱٬۲۰۰
ردیف ۸: طول ۷۲۰۰ میلی‌متر، تعداد ۴ — جمع ۲۸٬۸۰۰
ردیف ۹: طول ۷۳۰۰ میلی‌متر، تعداد ۱ — جمع ۷٬۳۰۰
ردیف ۱۰: طول ۷۵۰۰ میلی‌متر، تعداد ۲ — جمع ۱۵٬۰۰۰
ردیف ۱۱: طول ۴۲۰۰ میلی‌متر، تعداد ۱ — جمع ۴٬۲۰۰
ردیف ۱۲: طول ۷۶۰۰ میلی‌متر، تعداد ۶ — جمع ۴۵٬۶۰۰
ردیف ۱۳: طول ۴۶۵۰ میلی‌متر، تعداد ۱ — جمع ۴٬۶۵۰
ردیف ۱۴: طول ۴۷۰۰ میلی‌متر، تعداد ۱ — جمع ۴٬۷۰۰
ردیف ۱۵: طول ۴۸۰۰ میلی‌متر، تعداد ۱ — جمع ۴٬۸۰۰
ردیف ۱۶: طول ۴۹۰۰ میلی‌متر، تعداد ۲ — جمع ۹٬۸۰۰
ردیف ۱۷: طول ۵۰۰۰ میلی‌متر، تعداد ۲ — جمع ۱۰٬۰۰۰
ردیف ۱۸: طول ۸۹۵۰ میلی‌متر، تعداد ۱ — جمع ۸٬۹۵۰
ردیف ۱۹: طول ۸۷۰۰ میلی‌متر، تعداد ۱ — جمع ۸٬۷۰۰
ردیف ۲۰: طول ۸۳۰۰ میلی‌متر، تعداد ۱ — جمع ۸٬۳۰۰
ردیف ۲۱: طول ۷۹۰۰ میلی‌متر، تعداد ۱ — جمع ۷٬۹۰۰
ردیف ۲۲: طول ۱۱۸۰ میلی‌متر، تعداد ۱۰ — جمع ۱۱٬۸۰۰
ردیف ۲۳: طول ۶۴۰۰ میلی‌متر، تعداد ۱ — جمع ۶٬۴۰۰
ردیف ۲۴: طول ۵۹۰۰ میلی‌متر، تعداد ۱ — جمع ۵٬۹۰۰
ردیف ۲۵: طول ۵۰۰۰ میلی‌متر، تعداد ۱ — جمع ۵٬۰۰۰
ردیف ۲۶: طول ۳۰۰۰ میلی‌متر، تعداد ۱ — جمع ۳٬۰۰۰
ردیف ۲۷: طول ۷۴۰۰ میلی‌متر، تعداد ۱ — جمع ۷٬۴۰۰
ردیف ۲۸: طول ۶۰۰۰ میلی‌متر، تعداد ۱ — جمع ۶٬۰۰۰
ردیف ۲۹: طول ۴۵۰۰ میلی‌متر، تعداد ۱ — جمع ۴٬۵۰۰
ردیف ۳۰: طول ۸۴۰۰ میلی‌متر، تعداد ۸ — جمع ۶۷٬۲۰۰
بخش طبقه ۳۲
ردیف ۱: طول ۷۷۰۰، تعداد ۲ — جمع ۱۵٬۴۰۰
ردیف ۲: طول ۳۷۰۰، تعداد ۱ — جمع ۳٬۷۰۰
ردیف ۳: طول ۴۸۰۰، تعداد ۱ — جمع ۴٬۸۰۰
ردیف ۴: طول ۴۹۵۰، تعداد ۱ — جمع ۴٬۹۵۰
ردیف ۵: طول ۵۱۰۰، تعداد ۱ — جمع ۵٬۱۰۰
ردیف ۶: طول ۵۶۵۰، تعداد ۶ — جمع ۳۳٬۹۰۰
ردیف ۷: طول ۷۸۰۰، تعداد ۴ — جمع ۳۱٬۲۰۰
ردیف ۸: طول ۷۲۰۰، تعداد ۲ — جمع ۱۴٬۴۰۰
ردیف ۹: طول ۷۳۰۰، تعداد ۱ — جمع ۷٬۳۰۰
ردیف ۱۰: طول ۷۵۰۰، تعداد ۲ — جمع ۱۵٬۰۰۰
ردیف ۱۱: طول ۴۲۰۰، تعداد ۱ — جمع ۴٬۲۰۰
ردیف ۱۲: طول ۷۶۰۰، تعداد ۶ — جمع ۴۵٬۶۰۰
ردیف ۱۳: طول ۴۶۵۰، تعداد ۱ — جمع ۴٬۶۵۰
ردیف ۱۴: طول ۴۷۰۰، تعداد ۱ — جمع ۴٬۷۰۰
ردیف ۱۵: طول ۴۸۰۰، تعداد ۱ — جمع ۴٬۸۰۰
ردیف ۱۶: طول ۴۹۰۰، تعداد ۲ — جمع ۹٬۸۰۰
ردیف ۱۷: طول ۵۰۰۰، تعداد ۲ — جمع ۱۰٬۰۰۰
ردیف ۱۸: طول ۶۵۰۰، تعداد ۳ — جمع ۱۹٬۵۰۰
ردیف ۱۹: طول ۸۹۵۰، تعداد ۱ — جمع ۸٬۹۵۰
ردیف ۲۰: طول ۸۷۰۰، تعداد ۱ — جمع ۸٬۷۰۰
ردیف ۲۱: طول ۸۳۰۰، تعداد ۱ — جمع ۸٬۳۰۰
ردیف ۲۲: طول ۷۹۰۰، تعداد ۱ — جمع ۷٬۹۰۰
ردیف ۲۳: طول ۱۱۸۰، تعداد ۱۰ — جمع ۱۱٬۸۰۰
ردیف ۲۴: طول ۸۴۰۰، تعداد ۸ — جمع ۶۷٬۲۰۰
بخش طبقه ۳۹
ردیف ۱: طول ۷۰۰۰، تعداد ۳ — جمع ۲۱٬۰۰۰
ردیف ۲: طول ۸۴۵۰، تعداد ۳ — جمع ۲۵٬۳۵۰
ردیف ۳: طول ۷۷۰۰، تعداد ۲ — جمع ۱۵٬۴۰۰
ردیف ۴: طول ۳۷۰۰، تعداد ۱ — جمع ۳٬۷۰۰
ردیف ۵: طول ۴۸۰۰، تعداد ۱ — جمع ۴٬۸۰۰
ردیف ۶: طول ۴۹۵۰، تعداد ۱ — جمع ۴٬۹۵۰
ردیف ۷: طول ۵۱۰۰، تعداد ۱ — جمع ۵٬۱۰۰
ردیف ۸: طول ۵۶۵۰، تعداد ۶ — جمع ۳۳٬۹۰۰
ردیف ۹: طول ۷۸۰۰، تعداد ۴ — جمع ۳۱٬۲۰۰
ردیف ۱۰: طول ۷۲۰۰، تعداد ۱ — جمع ۷٬۲۰۰
ردیف ۱۱: طول ۷۳۰۰، تعداد ۱ — جمع ۷٬۳۰۰
ردیف ۱۲: طول ۷۵۰۰، تعداد ۲ — جمع ۱۵٬۰۰۰
ردیف ۱۳: طول ۴۲۰۰، تعداد ۱ — جمع ۴٬۲۰۰
ردیف ۱۴: طول ۷۶۰۰، تعداد ۵ — جمع ۳۸٬۰۰۰
ردیف ۱۵: طول ۴۶۵۰، تعداد ۱ — جمع ۴٬۶۵۰
ردیف ۱۶: طول ۴۷۰۰، تعداد ۱ — جمع ۴٬۷۰۰
ردیف ۱۷: طول ۴۸۰۰، تعداد ۱ — جمع ۴٬۸۰۰
ردیف ۱۸: طول ۴۹۰۰، تعداد ۲ — جمع ۹٬۸۰۰
ردیف ۱۹: طول ۵۰۰۰، تعداد ۲ — جمع ۱۰٬۰۰۰
ردیف ۲۰: طول ۸۹۵۰، تعداد ۱ — جمع ۸٬۹۵۰
ردیف ۲۱: طول ۸۷۰۰، تعداد ۱ — جمع ۸٬۷۰۰
ردیف ۲۲: طول ۸۳۰۰، تعداد ۱ — جمع ۸٬۳۰۰
ردیف ۲۳: طول ۷۹۰۰، تعداد ۱ — جمع ۷٬۹۰۰
ردیف ۲۴: طول ۷۶۰۰، تعداد ۱ — جمع ۷٬۶۰۰
ردیف ۲۵: طول ۱۱۸۰، تعداد ۱۰ — جمع ۱۱٬۸۰۰
ردیف ۲۶: طول ۸۴۰۰، تعداد ۸ — جمع ۶۷٬۲۰۰
ردیف ۲۷: طول ۱۰۹۵۰، تعداد ۸ — جمع ۸۷٬۶۰۰
