ویدیو پروژه جناب مهندس صفوی | 1300متر شهرک غرب تهرانhttps://aparat.com/v/dvo3k2a

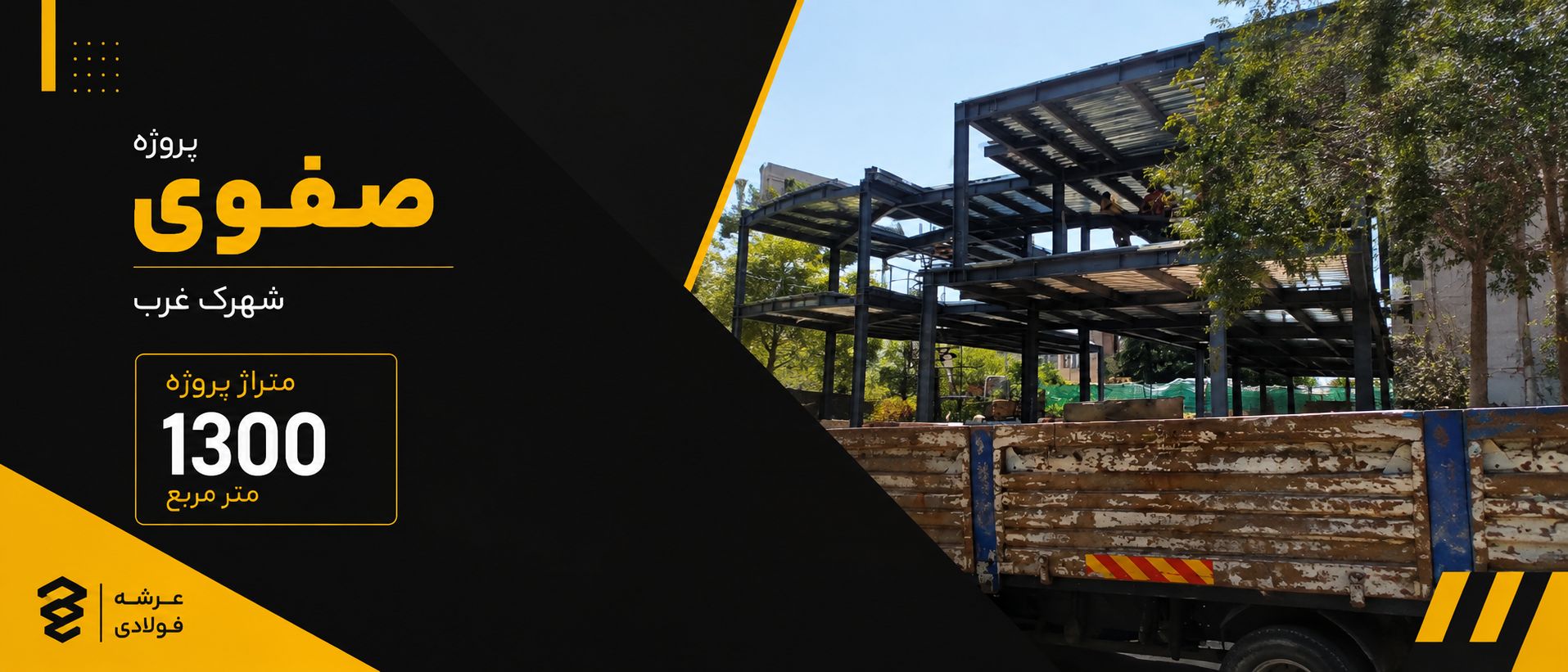

پروژه جناب مهندس صفوی واقع در شهرک غرب تهران، در یک طبقه منفی، طبقه همکف و دو طبقه فوقانی بههمراه رمپ با سیستم سقف عرشه فولادی اجرا شده است
در اجرای سقفها از ورق گالوانیزه با ضخامت ۰٫۸ میلیمتر و گام ۷۵ میلیمتر استفاده شده و اتصال ورق و دال بتنی به تیرهای سازه توسط گلمیخ برشی ۱۹×۱۱۵ میلیمتر انجام شده است.
با توجه به اجرای سقف عرشه فولادی در این پروژه، دقت در اندازهبرداری، تهیه شاپدراوینگ، جانمایی ورقها، کنترل همپوشانی، نصب و جوش گلمیخها، اجرای فلاشینگ، آرماتوربندی و بتنریزی اهمیت بالایی دارد؛ بهخصوص در بخش رمپ که به دلیل شیب و هندسه متفاوت، کنترل دقیق جزئیات اجرایی ضروری است.
در این پروژه، تأمین متریال و اجرای صفر تا صد سقف عرشه فولادی توسط مجموعه بایر ایرانیان انجام شده تا تمامی مراحل از تأمین ورق و گلمیخ تا اجرای نهایی، بهصورت یکپارچه و تحت کنترل یک تیم اجرایی انجام شود.
بخشی از لیستوفر این پروژه به شرح زیر میباشد
ردیف ۱: طول ۷۳۵۰ میلیمتر، تعداد ۱۰، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲: طول ۴۲۵۰ میلیمتر، تعداد ۸، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳: طول ۸۲۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴: طول ۳۷۰۰ میلیمتر، تعداد ۴، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۵: طول ۶۶۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۶: طول ۹۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۷: طول ۴۶۵۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۸: طول ۳۱۵۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۹: طول ۳۳۵۰ میلیمتر، تعداد ۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۰: طول ۲۸۵۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۱: طول ۹۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۲: طول ۴۶۵۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۳: طول ۸۲۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۴: طول ۵۵۰۰ میلیمتر، تعداد ۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۵: طول ۷۴۵۰ میلیمتر، تعداد ۱۰، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۶: طول ۶۵۰۰ میلیمتر، تعداد ۱۰، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۷: طول ۱۴۰۰ میلیمتر، تعداد ۱۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۸: طول ۴۵۵۰ میلیمتر، تعداد ۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۹: طول ۱۰۰۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۰: طول ۴۸۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۱: طول ۴۸۵۰ میلیمتر، تعداد ۱۰، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۲: طول ۹۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۳: طول ۶۰۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۴: طول ۹۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۵: طول ۴۲۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۶: طول ۳۶۰۰ میلیمتر، تعداد ۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۷: طول ۱۴۰۰ میلیمتر، تعداد ۱۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۸: طول ۱۰۰۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۹: طول ۲۱۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۰: طول ۵۶۰۰ میلیمتر، تعداد ۱۰، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
