ویدیو پروژه جناب مهندس بنایی | شریعتی تهران https://aparat.com/v/icn44d7

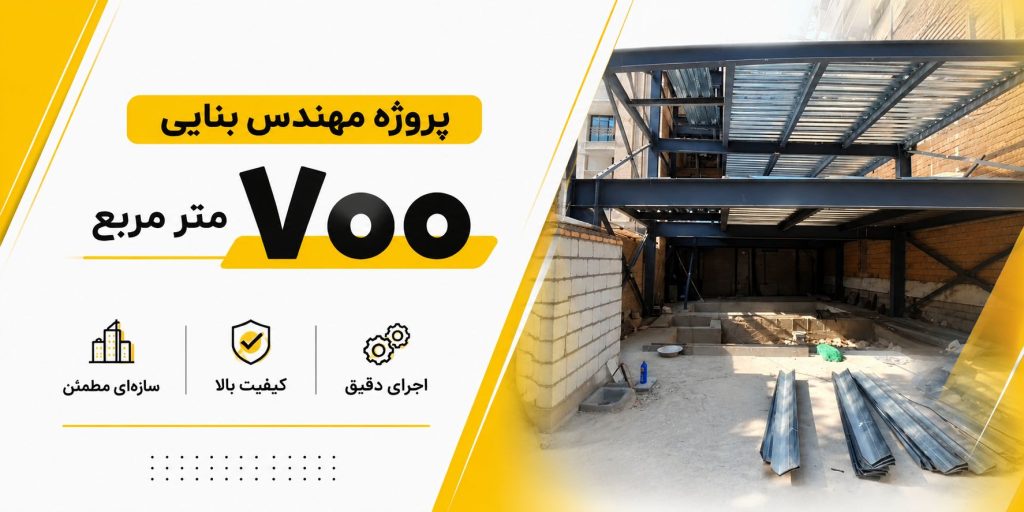

پروژه ۷۰۰ مترمربعی جناب مهندس بنایی واقع در محدوده شریعتی تهران، در ۶ طبقه بههمراه یک طبقه خرپشته با سیستم سقف عرشه فولادی اجرا شده است.
در این پروژه از ورق گالوانیزه با ضخامت ۰٫۸ میلیمتر و گام ۷۵ میلیمتر استفاده شده و برای تأمین اتصال برشی بین دال بتنی و تیرهای فولادی، گلمیخ ۱۹×۱۱۵ میلیمتر در نظر گرفته شده است.
در این پروژه، تأمین متریال و عملیات اجرایی سقف عرشه فولادی بهصورت یکپارچه توسط بایر ایرانیان انجام شده است.
بخشی از لیستوفر این پروزه به شرح زیر است
ردیف ۱: طول ۶۲۰۰ میلیمتر، تعداد ۱۴، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲: طول ۲۸۵۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳: طول ۳۶۶۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴: طول ۳۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۵: طول ۳۴۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۶: طول ۹۵۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۷: طول ۲۶۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۸: طول ۶۲۰۰ میلیمتر، تعداد ۱۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۹: طول ۳۶۶۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۰: طول ۳۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۱: طول ۳۴۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۲: طول ۹۵۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۳: طول ۲۶۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۴: طول ۴۰۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۵: طول ۶۲۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۶: طول ۴۱۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۷: طول ۲۲۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۸: طول ۴۰۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۱۹: طول ۳۶۶۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۰: طول ۳۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۱: طول ۳۴۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۲: طول ۹۵۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۳: طول ۲۶۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۴: طول ۶۲۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۵: طول ۴۱۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۶: طول ۲۲۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۷: طول ۴۰۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۸: طول ۳۶۶۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۲۹: طول ۳۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۰: طول ۳۴۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۱: طول ۹۵۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۲: طول ۲۶۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۳: طول ۶۲۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۴: طول ۴۱۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۵: طول ۲۲۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۶: طول ۴۰۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۷: طول ۳۶۶۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۸: طول ۳۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۳۹: طول ۳۴۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۰: طول ۹۵۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۱: طول ۲۶۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۲: طول ۶۲۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۳: طول ۴۱۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۴: طول ۲۲۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۵: طول ۴۰۰۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۶: طول ۳۶۶۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۷: طول ۳۵۵۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۸: طول ۳۴۰۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۴۹: طول ۹۵۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۵۰: طول ۲۶۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۵۱: طول ۲۸۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
ردیف ۵۲: طول ۳۹۸۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۸
