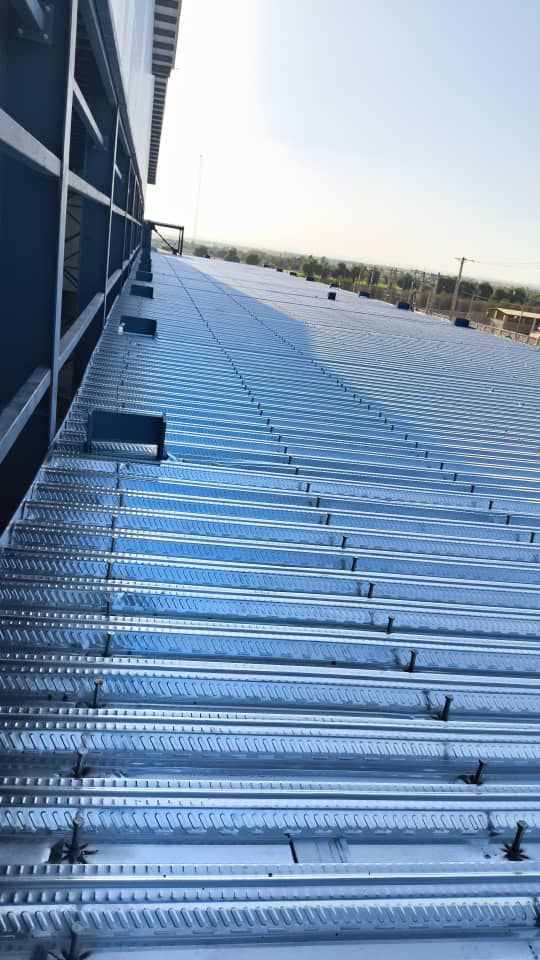

اجرای سقف عرشه فولادی پروژه مجتمع قوی سیاه متل قو
پروژه مجتمع قوی سیاه به کارفرمایی جناب مهندس آغاسی، یکی از پروژههای شاخص استان مازندران است که اجرای کامل سقف عرشه فولادی آن توسط شرکت بایر ایرانیان انجام شده است.
این پروژه در ۱۱ طبقه و با ۱۹,۰۰۰ مترمربع زیربنا اجرا شده و کلیه مراحل از تأمین متریال، تولید، حمل، اجرای سقف عرشه فولادی، نصب گلمیخ، اجرای فلاشینگ، لیستوفر، شاپدراوینگ تا بتنریزی نهایی بهصورت صفر تا صد توسط تیم تخصصی بایر ایرانیان انجام شده است.
در این پروژه از ورق عرشه فولادی گام ۷۵ با ضخامت ۰.۹ میلیمتر، گلمیخ برشگیر ۱۹×۱۱۵ میلیمتر و فلاشینگ نرمال با ضخامت ۰.۶ میلیمتر استفاده شده است تا بالاترین سطح کیفیت، مقاومت و سرعت اجرا حاصل شود.
یکی از ویژگیهای مهم این پروژه، اجرای کامل راهپلهها و خرپشته با سیستم سقف عرشه فولادی بوده که نیازمند دقت بالا در طراحی، تولید و اجرای جزئیات اجرایی است. تیم فنی بایر ایرانیان با بهرهگیری از تجربه و تجهیزات تخصصی، تمامی این بخشها را مطابق نقشههای اجرایی و استانداردهای فنی با موفقیت به پایان رساند.
اجرای این پروژه، نمونهای از توانمندی بایر ایرانیان در اجرای پروژههای بزرگ ساختمانی بهصورت طراحی، تأمین متریال و اجرای کامل سقف عرشه فولادی در سراسر کشور است.
بخشی از لیستوفر های این پروژه به شرح زیر میباشد
ردیف ۱: طول ۹۰۰۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲: طول ۱۱۲۰۰ میلیمتر، تعداد ۱۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳: طول ۹۰۰۰ میلیمتر، تعداد ۴۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴: طول ۱۱۲۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۵: طول ۱۱۲۰۰ میلیمتر، تعداد ۴۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۶: طول ۹۰۰۰ میلیمتر، تعداد ۹۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۷: طول ۱۳۶۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۸: طول ۱۵۳۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۹: طول ۶۵۲۰ میلیمتر، تعداد ۴، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱: طول ۱۰۴۶۰ میلیمتر، تعداد ۱۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲: طول ۸۰۰۰ میلیمتر، تعداد ۱۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳: طول ۶۴۰۰ میلیمتر، تعداد ۲۰، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴: طول ۷۷۵۰ میلیمتر، تعداد ۴، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۵: طول ۲۳۷۰ میلیمتر، تعداد ۱۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۶: طول ۲۶۱۰ میلیمتر، تعداد ۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۷: طول ۲۵۰۰ میلیمتر، تعداد ۳۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۸: طول ۳۹۶۰ میلیمتر، تعداد ۱۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۹: طول ۱۱۰۳۰ میلیمتر، تعداد ۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۰: طول ۸۵۰۰ میلیمتر، تعداد ۳۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۱: طول ۱۱۱۶۰ میلیمتر، تعداد ۲۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۲: طول ۱۱۲۰۰ میلیمتر، تعداد ۲۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۳: طول ۱۰۳۰۰ میلیمتر، تعداد ۴۸، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۴: طول ۹۰۰۰ میلیمتر، تعداد ۵۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۵: طول ۱۱۱۸۰ میلیمتر، تعداد ۳۵، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۶: طول ۲۲۴۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۷: طول ۲۴۱۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۸: طول ۹۰۰۰ میلیمتر، تعداد ۵۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۱۹: طول ۹۰۰۰ میلیمتر، تعداد ۵۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۰: طول ۱۱۱۷۰ میلیمتر، تعداد ۴۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۱: طول ۸۸۷۰ میلیمتر، تعداد ۵۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۲: طول ۹۰۰۰ میلیمتر، تعداد ۵۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۳: طول ۱۱۱۷۰ میلیمتر، تعداد ۴۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۴: طول ۸۸۷۰ میلیمتر، تعداد ۵۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۵: طول ۹۰۰۰ میلیمتر، تعداد ۵۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۶: طول ۱۱۱۷۰ میلیمتر، تعداد ۴۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۷: طول ۸۸۷۰ میلیمتر، تعداد ۵۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۸: طول ۸۸۵۰ میلیمتر، تعداد ۴۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۲۹: طول ۱۱۲۰۰ میلیمتر، تعداد ۴۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۰: طول ۸۹۵۰ میلیمتر، تعداد ۴۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۱: طول ۸۸۵۰ میلیمتر، تعداد ۴۹، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۲: طول ۱۱۲۰۰ میلیمتر، تعداد ۴۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۳: طول ۸۹۵۰ میلیمتر، تعداد ۴۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۴: طول ۸۹۵۰ میلیمتر، تعداد ۴۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۵: طول ۱۱۲۹۰ میلیمتر، تعداد ۴۳، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۶: طول ۸۸۶۰ میلیمتر، تعداد ۵۱، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۷: طول ۵۳۳۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۸: طول ۸۹۵۰ میلیمتر، تعداد ۴۶، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۳۹: طول ۱۱۲۰۰ میلیمتر، تعداد ۴۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۰: طول ۵۲۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۱: طول ۸۸۵۰ میلیمتر، تعداد ۴۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۲: طول ۸۹۵۰ میلیمتر، تعداد ۲۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۳: طول ۱۱۱۰۰ میلیمتر، تعداد ۸، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۴: طول ۱۱۱۸۰ میلیمتر، تعداد ۱۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۵: طول ۱۱۱۶۰ میلیمتر، تعداد ۴، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۶: طول ۸۸۰۰ میلیمتر، تعداد ۲۲، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۷: طول ۱۲۰۰ میلیمتر، تعداد ۱۹۸، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۸: طول ۲۴۳۰ میلیمتر، تعداد ۱۹۸، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۴۹: طول ۱۱۶۵۰ میلیمتر، تعداد ۷، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
ردیف ۵۰: طول ۴۱۰۰ میلیمتر، تعداد ۴، عرض ۹۴۰ میلیمتر، ضخامت ۰٫۹
