گزارش فنی اجرای سقف عرشه فولادی: پروژه مهندس بختیاری در ایزدشهر

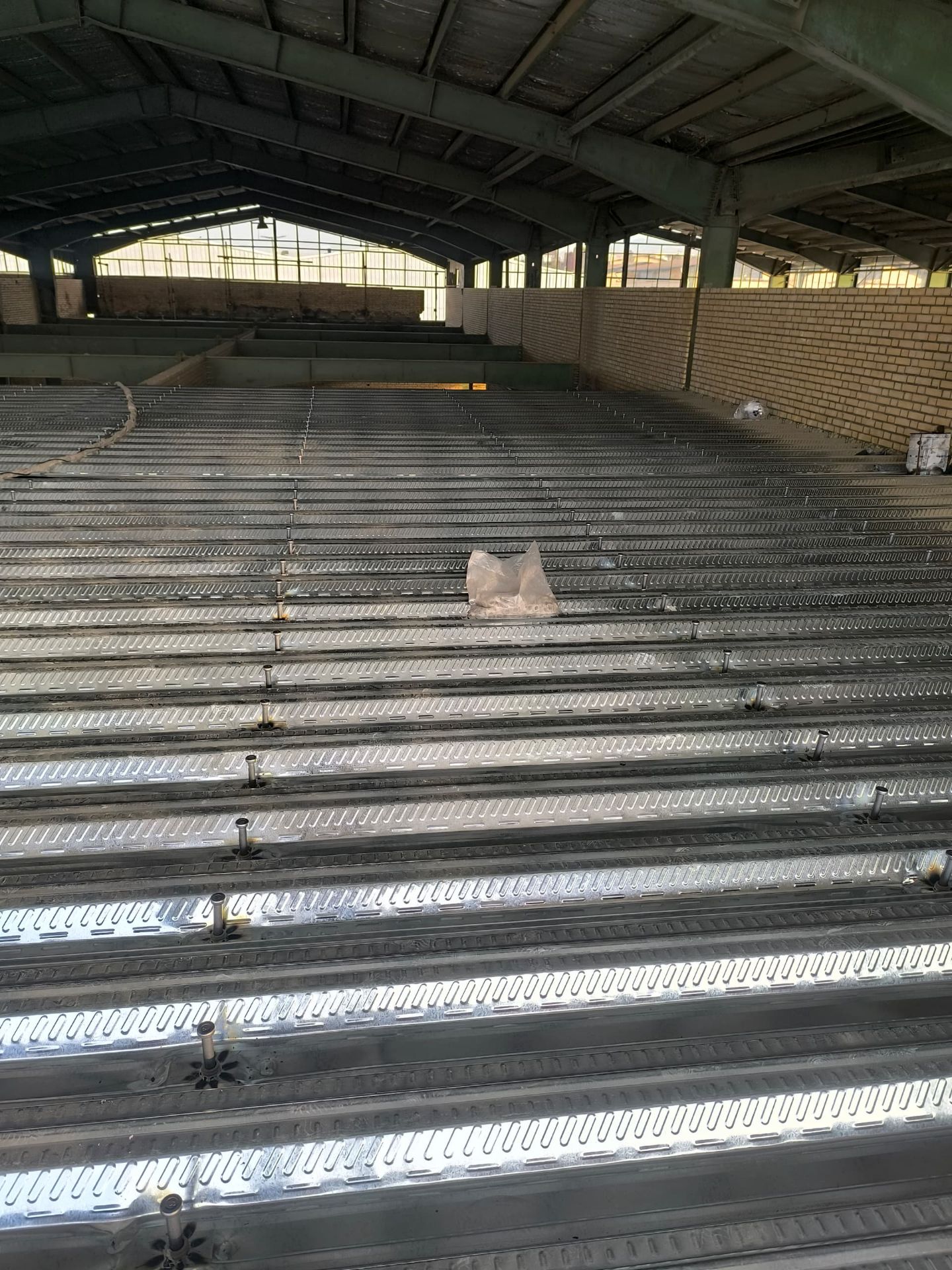

پروژه مهندس بختیاری، واقع در ایزدشهر، با متراژ کل ۱۴۰۰ مترمربع در سه طبقه به اجرا درآمده است. در این پروژه از ورق عرشه فولادی با ضخامت ۱/۲ میلیمتر استفاده شده و گام ورقها ۷/۵ بوده است. همچنین گلمیخ ۱۹*۱۱۵ در اجرای سقف عرشه فولادی به کار رفته است. در کنار اجرای ورق و اتصالدهندهها، فلاشینگ نیز در این پروژه انجام شده است.
جزئیات اجرایی برش ورقها (ردیف به ردیف):
در ادامه، اطلاعات ردیفهای برش ورق به همراه طول، تعداد، عرض، ضخامت و مساحت ارائه شده است:
* ردیف ۱: طول ۷۱۰۰ میلیمتر، تعداد ۲۴، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۱۷۰,۴۰۰
* ردیف ۲: طول ۵۹۵۰ میلیمتر، تعداد ۳، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۱۷,۸۵۰
* ردیف ۳: طول ۵۸۰۰ میلیمتر، تعداد ۱۰، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۵۸,۰۰۰
* ردیف ۴: طول ۵۳۵۰ میلیمتر، تعداد ۸، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۴۲,۸۰۰
* ردیف ۵: طول ۳۳۰۰ میلیمتر، تعداد ۵، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۱۶,۵۰۰
* ردیف ۶: طول ۲۷۰۰ میلیمتر، تعداد ۷، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۱۸,۹۰۰
* ردیف ۷: طول ۲۴۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۴,۸۰۰
* ردیف ۸: طول ۱۹۰۰ میلیمتر، تعداد ۲۵، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۴۷,۵۰۰
* ردیف ۹: طول ۱۱۰۰ میلیمتر، تعداد ۲، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۲,۲۰۰
* ردیف ۱۰: طول ۷۴۰۰ میلیمتر، تعداد ۲۰، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۱۴۸,۰۰۰
* ردیف ۱۱: طول ۲۳۰۰ میلیمتر، تعداد ۱۹، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۴۳,۷۰۰
* ردیف ۱۲: طول ۵۸۰۰ میلیمتر، تعداد ۱۴، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۸۱,۲۰۰
* ردیف ۱۳: طول ۵۳۵۰ میلیمتر، تعداد ۶، عرض ۹۴۰ میلیمتر، ضخامت ۱/۲، مساحت ۳۲,۱۰۰
