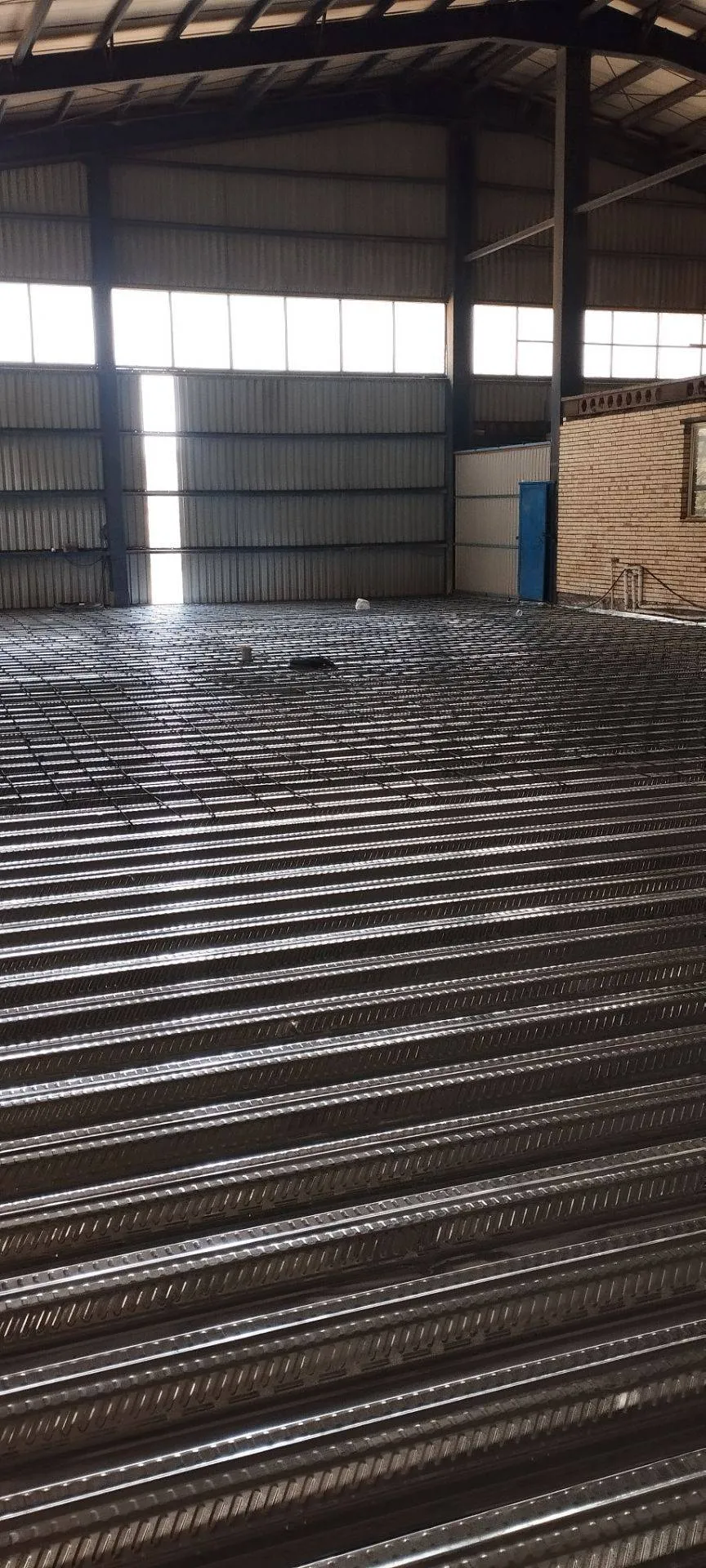

شناسنامه فنی پروژه سقف عرشه فولادی ساختمان مهندس باصری
موقعیت: سوادکوه
مقیاس اجرایی: ۱۱۰۰ متر مربع
خدمات: تأمین متریال و اجرای کامل (از شاپدراوینگ تا بتنریزی)
این پروژه با نظارت دقیق تیم فنی از مرحله پیشتولید تا اتمام عملیات اجرایی در دو طبقه انجام گرفت. تمامی مراحل کار طبق استانداردهای مهندسی و با رعایت جزئیات دقیق زیر اجرا شد:
عملیات پیشتولید و شاپدراوینگ:
پیش از آغاز فرآیند نصب، تیم اجرایی با حضور در محل پروژه، عملیات نقشهبرداری دقیق (شاپدراوینگ) را انجام داد. بر اساس دادههای حاصل، تمامی ورقهای مصرفی با استفاده از دستگاههای پیشرفته CNC Roll Forming که دارای دفترچه محاسبات فنی و مورد تأیید است، تولید شدند. استفاده از این تکنولوژی، ضامن انطباق کامل هندسه ورقها با تیرهای سازهای و افزایش سرعت و کیفیت نصب بود.
مشخصات و آرایش ورقها:
در این پروژه، از ورقهای عرشه فولادی با گام ۶۵ استفاده شد که در دو سطح طبقه اول و دوم به شرح زیر توزیع شدند:
طبقه اول: تعداد ۱۳۸ شاخه ورق به ضخامت ۰/۸ میلیمتر، طول ۶۶۰۰ میلیمتر و عرض ۹۹۰ میلیمتر.
طبقه دوم: تعداد ۲۴ شاخه ورق به ضخامت ۰/۸ میلیمتر، طول ۶۸۰۰ میلیمتر و عرض ۹۹۰ میلیمتر.
سیستم اتصالات برشی و آرماتوربندی:
پایداری و یکپارچگی سقف با استفاده از سیستم استادولدینگ (Stud Welding) تأمین شد. در هر متر مربع، تعداد ۲ عدد گلمیخ بههمراه متعلقات جانبی شامل سرامیکهای محافظ جوش، توسط دستگاههای بهروز استادولدینگ جوش داده شد تا پیوند مکانیکیِ مستحکمی بین دال بتنی و ورقها برقرار شود. همچنین، مرحله آرماتوربندی با استفاده از مشهای ۸*۲۵ به طور کامل توسط تیم تخصصی ما اجرا شد.
جزئیات لبه و فلاشینگ:
به منظور هدایت دقیق بتن و تکمیل جزئیات لبههای سقف، اجرای فلاشینگ با دقت عملیاتی بالا صورت گرفت. فلاشینگها با فواصل استانداردِ ۲ متر (هر ۲ متر یک عدد فلاشینگ) در پیرامون پروژه نصب شدند تا علاوه بر ایفای نقش ساختاری در فرآیند بتنریزی، ظرافت و نظم نهایی کار در لبههای سقف تأمین گردد.
